公布日：2022.04.12

申請日：2021.12.27

分類號：C02F1/00(2006.01)I;C02F1/28(2006.01)I;F16F15/04(2006.01)I;C02F103/28(2006.01)N

摘要

本發明公開了一種造紙?jiān)O(shè)備后續污水處理裝置，具體涉及造紙領域，包括污水過濾機構和緩沖機構，污水過濾機構包括轉輪架，所述轉輪架的外側卡接有曲形卡板，曲形卡板的內側設置有扭矩彈簧架，扭矩彈簧架的外側插接有推桿架，所述推桿架的外側卡接有卡扣板，所述卡扣板的外側插接有轉柱架，調位曲桿對定向機架進行卡接，從藥劑輸入機架傳輸?shù)募垙埨^續纏繞至定向機架上，調位曲桿起到防止紙張向外凸起的作用，水流傳輸時，設備整體發生震動，線性藥劑投放機架通過推塊架將震動的壓力傳遞至擠壓柱，擠壓柱擠壓緩沖支撐架向下側移動，則彈簧緩沖架通過自身彈力，對其進行緩沖，從而實現了防止設備的震動較大，引起零件的安裝不穩。

權利要求書

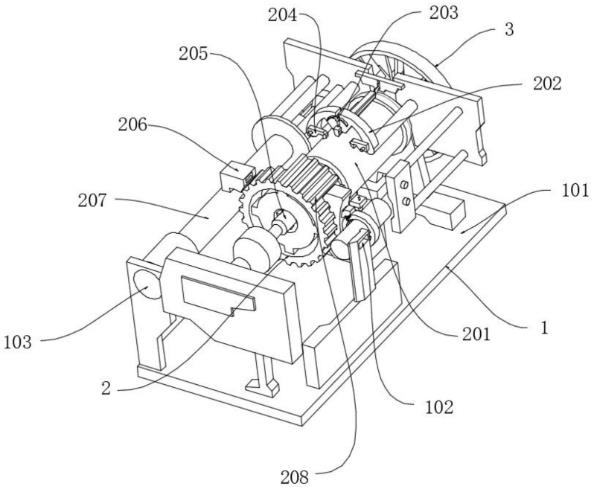

1.一種造紙?jiān)O(shè)備后續污水處理裝置，包括污水過濾機構(3)和緩沖機構(4)，其特征在于：所述污水過濾機構(3)包括轉輪架(303)，所述轉輪架(303)的外側卡接有曲形卡板(302)，所述曲形卡板(302)的內側設置有扭矩彈簧架(306)，所述扭矩彈簧架(306)的外側插接有推桿架(304)，所述推桿架(304)的外側卡接有卡扣板(305)，所述卡扣板(305)的外側插接有轉柱架(301)，所述緩沖機構(4)包括推塊架(403)，所述推塊架(403)的兩側插接有用于傳遞外部壓力的擠壓柱(401)，所述擠壓柱(401)的底端插接有外框架(402)，所述外框架(402)的內側設置有緩沖支撐架(404)，所述緩沖支撐架(404)的底端設置有彈簧緩沖架(405)，所述緩沖支撐架(404)通過擠壓柱(401)的壓力呈移動狀態設置。

2.根據權利要求1所述的一種造紙?jiān)O(shè)備后續污水處理裝置，其特征在于：所述污水過濾機構(3)的外側卡接有污水處理機支撐機構(1)，所述污水處理機支撐機構(1)的外側設置有污水處理機構(2)，所述污水處理機構(2)轉動連接在污水過濾機構(3)的外側，所述污水處理機構(2)的內側轉動連接有纏繞控位機構(5)，所述纏繞控位機構(5)設置在緩沖機構(4)的頂端。

3.根據權利要求2所述的一種造紙?jiān)O(shè)備后續污水處理裝置，其特征在于：所述污水處理機支撐機構(1)包括支撐底座(101)，所述支撐底座(101)的一側焊接有用于傳輸紙帶的藥劑輸入機架(102)，所述污水處理機支撐機構(1)遠離藥劑輸入機架(102)的一側焊接有用于收集紙張污水的水流輸出機架(103)。

4.根據權利要求3所述的一種造紙?jiān)O(shè)備后續污水處理裝置，其特征在于：所述污水處理機構(2)包括線性藥劑投放機架(201)，所述線性藥劑投放機架(201)的頂端卡接有曲形推桿(217)，所述曲形推桿(217)的外側卡接有藥劑定時投放機構(202)，所述藥劑定時投放機構(202)的外側卡接有卡扣架(203)，所述藥劑定時投放機構(202)的內側設置有伸縮桿(215)，所述藥劑定時投放機構(202)通過卡扣架(203)呈外移狀態設置，所述卡扣架(203)的底端插接有限位卡塊(216)，所述線性藥劑投放機架(201)設置在推塊架(403)的頂端，所述曲形推桿(217)的外側轉動連接有轉柱(204)。

5.根據權利要求4所述的一種造紙?jiān)O(shè)備后續污水處理裝置，其特征在于：所述線性藥劑投放機架(201)的內側轉動連接有主軸轉柱(205)，所述主軸轉柱(205)的外側焊接有限位曲塊(213)，所述主軸轉柱(205)的外側轉動連接有半圓輔助轉軸性傳輸齒輪(208)，所述半圓輔助轉軸性傳輸齒輪(208)的一側轉動連接有曲形卡板架(211)，所述曲形卡板架(211)的外側轉動連接有定向閥(210)，所述定向閥(210)的內側轉動連接有定向機架(209)，所述定向機架(209)的兩側卡接有調位曲桿(212)，所述半圓輔助轉軸性傳輸齒輪(208)遠離曲形卡板架(211)的一側卡接有用于傳輸紙張的傳紙架(206)，所述傳紙架(206)的底端設置有混合液投放機架(207)，所述混合液投放機架(207)的外側轉動連接有固定安裝轉桿(214)，所述混合液投放機架(207)插接在水流輸出機架(103)的內側。

6.根據權利要求5所述的一種造紙?jiān)O(shè)備后續污水處理裝置，其特征在于：所述纏繞控位機構(5)包括主控轉輪(503)，所述主控轉輪(503)的外側卡接有釘扣(502)，所述主控轉輪(503)的外側焊接有凸形齒塊(504)，所述主控轉輪(503)的內側卡接有輔助轉柱(501)，所述凸形齒塊(504)設置在曲形推桿(217)的外側。

7.根據權利要求6所述的一種造紙?jiān)O(shè)備后續污水處理裝置，其特征在于：所述凸形齒塊(504)的內側轉動連接有夾桿(506)，所述夾桿(506)的外側設置有曲形安裝架(505)，所述曲形安裝架(505)的外側設置有摩擦電磁塊(507)。

8.根據權利要求7所述的一種造紙?jiān)O(shè)備后續污水處理裝置，其特征在于：所述凸形齒塊(504)的數量為多組，多組所述凸形齒塊(504)關于主軸轉柱(205)的中心軸線呈圓周陣列設置，所述輔助轉柱(501)的數量為多組，多組所述輔助轉柱(501)通過夾桿(506)的壓力呈收納狀態設置。

發明內容

為了克服現有技術的上述缺陷，本發明的實施例提供一種造紙?jiān)O(shè)備后續污水處理裝置，通過以卡扣板帶動推桿架旋轉，推桿架起到閥門作用，半圓輔助轉軸性傳輸齒輪停止旋轉，卡扣板通過離心力帶動推桿架擠壓扭矩彈簧架所帶有的開關，解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種造紙?jiān)O(shè)備后續污水處理裝置，包括污水過濾機構和緩沖機構，所述污水過濾機構包括轉輪架，所述轉輪架的外側卡接有曲形卡板，所述曲形卡板的內側設置有扭矩彈簧架，所述扭矩彈簧架的外側插接有推桿架，所述推桿架的外側卡接有卡扣板，所述卡扣板的外側插接有轉柱架，所述緩沖機構包括推塊架，所述推塊架的兩側插接有用于傳遞外部壓力的擠壓柱，所述擠壓柱的底端插接有外框架，所述外框架的內側設置有緩沖支撐架，所述緩沖支撐架的底端設置有彈簧緩沖架，所述緩沖支撐架通過擠壓柱的壓力呈移動狀態設置。

在一個優選地實施方式中，所述污水過濾機構的外側卡接有污水處理機支撐機構，所述污水處理機支撐機構的外側設置有污水處理機構，所述污水處理機構轉動連接在污水過濾機構的外側，所述污水處理機構的內側轉動連接有纏繞控位機構，所述纏繞控位機構設置在緩沖機構的頂端，設備整體較為簡單。

在一個優選地實施方式中，所述污水處理機支撐機構包括支撐底座，所述支撐底座的一側焊接有用于傳輸紙帶的藥劑輸入機架，所述污水處理機支撐機構遠離藥劑輸入機架的一側焊接有用于收集紙張污水的水流輸出機架，便于藥劑的傳輸。

在一個優選地實施方式中，所述污水處理機構包括線性藥劑投放機架，所述線性藥劑投放機架的頂端卡接有曲形推桿，所述曲形推桿的外側卡接有藥劑定時投放機構，所述藥劑定時投放機構的外側卡接有卡扣架，所述藥劑定時投放機構的內側設置有伸縮桿，所述藥劑定時投放機構通過卡扣架呈外移狀態設置，所述卡扣架的底端插接有限位卡塊，所述線性藥劑投放機架設置在推塊架的頂端，所述曲形推桿的外側轉動連接有轉柱，曲形推桿與卡扣架保持原狀，則限位卡塊失去夾持力，通過線性藥劑投放機架帶動轉柱架一起轉動，線性藥劑投放機架的作用為扣緊與松開轉柱架，則轉柱架帶動卡扣板旋轉，卡扣板帶動推桿架旋轉，推桿架起到閥門作用，半圓輔助轉軸性傳輸齒輪停止旋轉，卡扣板通過離心力帶動推桿架擠壓扭矩彈簧架所帶有的開關，致使驅動源逆時針旋轉。

在一個優選地實施方式中，所述線性藥劑投放機架的內側轉動連接有主軸轉柱，所述主軸轉柱的外側焊接有限位曲塊，所述主軸轉柱的外側轉動連接有半圓輔助轉軸性傳輸齒輪，所述半圓輔助轉軸性傳輸齒輪的一側轉動連接有曲形卡板架，所述曲形卡板架的外側轉動連接有定向閥，所述定向閥的內側轉動連接有定向機架，所述定向機架的兩側卡接有調位曲桿，所述半圓輔助轉軸性傳輸齒輪遠離曲形卡板架的一側卡接有用于傳輸紙張的傳紙架，所述傳紙架的底端設置有混合液投放機架，所述混合液投放機架的外側轉動連接有固定安裝轉桿，所述混合液投放機架插接在水流輸出機架的內側，曲形推桿通過卡扣架帶動藥劑定時投放機構向外側移動，藥劑定時投放機構在伸縮桿上滑動向兩側張開，卡扣架卡進限位卡塊中，兩者被卡緊不動。

在一個優選地實施方式中，所述纏繞控位機構包括主控轉輪，所述主控轉輪的外側卡接有釘扣，所述主控轉輪的外側焊接有凸形齒塊，所述主控轉輪的內側卡接有輔助轉柱，所述凸形齒塊設置在曲形推桿的外側，藥劑在傳輸過程中，半圓輔助轉軸性傳輸齒輪帶動主軸轉柱旋轉，主軸轉柱帶動輔助轉柱旋轉，輔助轉柱帶動凸形齒塊旋轉，輔助轉柱為封閉狀態，凸形齒塊移動至曲形推桿的表面，而摩擦電磁塊通過磁性對曲形推桿吸附，摩擦電磁塊帶動夾桿張開夾緊曲形推桿。

在一個優選地實施方式中，所述凸形齒塊的內側轉動連接有夾桿，所述夾桿的外側設置有曲形安裝架，所述曲形安裝架的外側設置有摩擦電磁塊，便于對開關的閉合。

在一個優選地實施方式中，所述凸形齒塊的數量為多組，多組所述凸形齒塊關于主軸轉柱的中心軸線呈圓周陣列設置，所述輔助轉柱的數量為多組，多組所述輔助轉柱通過夾桿的壓力呈收納狀態設置，提高了藥劑的使用效率。

本發明的技術效果和優點：

1、輔助轉柱為封閉狀態，凸形齒塊移動至曲形推桿的表面，而摩擦電磁塊通過磁性對曲形推桿吸附，摩擦電磁塊帶動夾桿張開夾緊曲形推桿，曲形推桿通過卡扣架帶動藥劑定時投放機構向外側移動，藥劑定時投放機構在伸縮桿上滑動向兩側張開，卡扣架卡進限位卡塊中，兩者被卡緊不動，藥劑不會投放，實現了藥劑等量的釋放，使藥劑起到最大的凈化作用；

2、卡扣板通過離心力帶動推桿架擠壓扭矩彈簧架所帶有的開關，致使驅動源逆時針旋轉，則通過正逆時針旋轉，帶動化學藥劑不會隨著水流流出而卡住水流釋放通道，從而實現了保證了水流凈化后能夠順利釋放，避免水流堆積較大，而引起設備存儲水量過大，進而損傷設備。

3、水流傳輸時，設備整體發生震動，線性藥劑投放機架通過推塊架將震動的壓力傳遞至擠壓柱，擠壓柱擠壓緩沖支撐架向下側移動，則彈簧緩沖架通過自身彈力，對其進行緩沖，從而實現了防止設備的震動較大，引起零件的安裝不穩。

（發明人：陸建平）
