公布日：2022.05.27
申請日：2022.02.23
分類號：B01F25/64(2022.01)I;B01F27/706(2022.01)I;B01F35/75(2022.01)I;F16F15/04(2006.01)I;C02F1/00(2006.01)I
摘要
本發明公開了一種污水處理用防堵塞型干泥泵，包括泵筒、敞口方型斗槽、上驅動電機、上翻轉葉片和下翻轉葉片，在泵筒內部的下方設有下螺桿，下螺桿的外表面設有多個下翻轉葉片，下螺桿的右端與下驅動電機的轉軸固定連接，下驅動電機同理與啟動倉外的電源插頭電性連接，下螺桿、下翻轉葉片位于上螺桿、上翻轉葉片的下方，當裝置通上電后，下驅動電機的轉軸轉動，帶動下螺桿轉動，下螺桿帶動泵筒內的下翻轉葉片轉動，下翻轉葉片搭配上翻轉葉片轉動，實現泵筒內雙翻轉葉的攪拌，提高對泵筒內的污水雜質攪拌效率，有效防止污水內雜質淤積，提高實用性。
權利要求書

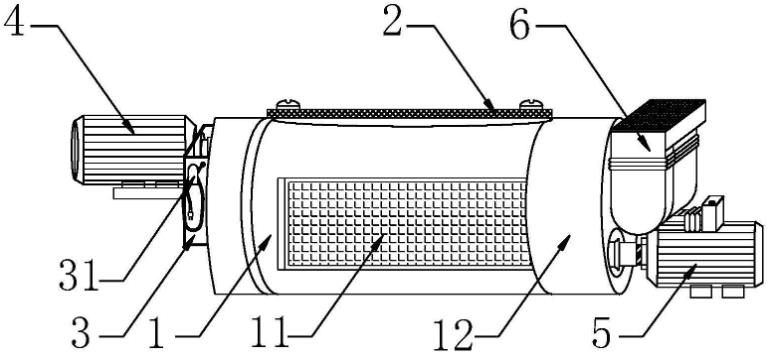

1.一種污水處理用防堵塞型干泥泵，包括泵筒(1)、敞口方型斗槽(21)、上驅動電機(4)、上翻轉葉片(72)和下翻轉葉片(81)，其特征在于，所述泵筒(1)的上方與敞口方型斗槽(21)焊接，所述泵筒(1)的左側與啟動倉(3)焊接，所述啟動倉(3)的左側與上驅動電機(4)螺釘連接，所述上驅動電機(4)與上螺桿(7)的一端螺紋連接，所述泵筒(1)右側與螺旋推進倉(12)焊接，所述螺旋推進倉(12)的右側與下驅動電機(5)螺釘連接，所述下驅動電機(5)的轉軸與下螺桿(8)固定連接，所述泵筒(1)的底部與轉動桿(9)轉動連接。
2.根據權利要求1所述的一種污水處理用防堵塞型干泥泵，其特征在于：所述敞口方型斗槽(21)的上方設有上封口蓋(2)，所述泵筒(1)的材質為金屬不銹鋼。
3.根據權利要求1所述的一種污水處理用防堵塞型干泥泵，其特征在于：所述泵筒(1)的外表面與減震橡膠貼(11)膠合，所述啟動倉(3)的外表面設有電源插頭(31)，所述上驅動電機(4)與電源插頭(31)電性連接。
4.根據權利要求1所述的一種污水處理用防堵塞型干泥泵，其特征在于：所述上螺桿(7)的外表面通過銷釘(71)與上翻轉葉片(72)銷釘連接，所述下螺桿(8)的外表面設有下翻轉葉片(81)。
5.根據權利要求1所述的一種污水處理用防堵塞型干泥泵，其特征在于：所述螺旋推進倉(12)的右側設有油室(6)，所述下螺桿(8)位于上螺桿(7)的下方。
6.根據權利要求1所述的一種污水處理用防堵塞型干泥泵，其特征在于：所述轉動桿(9)通過焊接片(91)與旋轉葉片(92)焊接，所述上驅動電機(4)與上螺桿(7)處于同一軸線。
7.根據權利要求1所述的一種污水處理用防堵塞型干泥泵，其特征在于：所述上翻轉葉片(72)位于泵筒(1)的內部，所述下翻轉葉片(81)位于泵筒(1)的內部。
發明內容
本發明的目的在于提供一種污水處理用防堵塞型干泥泵，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種污水處理用防堵塞型干泥泵，包括泵筒、敞口方型斗槽、上驅動電機、上翻轉葉片和下翻轉葉片，所述泵筒的上方與敞口方型斗槽焊接，所述泵筒的左側與啟動倉焊接，所述啟動倉的左側與上驅動電機螺釘連接，所述上驅動電機與上螺桿的一端螺紋連接，所述泵筒右側與螺旋推進倉焊接，所述螺旋推進倉的右側與下驅動電機螺釘連接，所述下驅動電機的轉軸與下螺桿固定連接，所述泵筒的底部與轉動桿轉動連接。
優選的，所述敞口方型斗槽的上方設有上封口蓋，所述泵筒的材質為金屬不銹鋼。
優選的，所述泵筒的外表面與減震橡膠貼膠合，所述啟動倉的外表面設有電源插頭，所述上驅動電機與電源插頭電性連接。
優選的，所述上螺桿的外表面通過銷釘與上翻轉葉片銷釘連接，所述下螺桿的外表面設有下翻轉葉片。
優選的，所述螺旋推進倉的右側設有油室，所述下螺桿位于上螺桿的下方。
優選的，所述轉動桿通過焊接片與旋轉葉片焊接，所述上驅動電機與上螺桿處于同一軸線。
優選的，所述上翻轉葉片位于泵筒的內部，所述下翻轉葉片位于泵筒的內部。
本發明的有益效果是：
1.本發明通過泵筒、敞口方型斗槽、啟動倉、電源插頭、上驅動電機、上螺桿、銷釘、上翻轉葉片、轉動桿和旋轉葉片相互配合，首先，本裝置的泵筒的上方設有敞口方型斗槽，方便污水流入裝置，在泵筒內部的上方設有上螺桿，上螺桿的外表面設有多個上翻轉葉片，上螺桿的左端與上驅動電機的轉軸固定連接，上驅動電機再與啟動倉外的電源插頭電性連接，當污水雜質從敞口方型斗槽傾倒入泵筒內，工作人員將電源插頭通電，上驅動電機的轉軸轉動，帶動上螺桿轉動，上螺桿帶動泵筒內的上翻轉葉片轉動，從而對泵筒內的污水雜質進行攪拌，防止污水內雜質淤積，堵塞泵筒，在泵筒的底部設有轉動桿，轉動桿的外表面設有旋轉葉片，轉動桿與外部的驅動裝置連接，通過轉動桿、旋轉葉片實現污水污泥等雜質的排污處理。
2.本發明通過利用泵筒、上封口蓋、敞口方型斗槽、下驅動電機、驅動機軸、下螺桿和下翻轉葉片的相互配合，在敞口方型斗槽的上方設有上封口蓋，用于在不使用本裝置時，蓋上上封口蓋，保證內部清潔，在泵筒內部的下方設有下螺桿，下螺桿的外表面設有多個下翻轉葉片，下螺桿的右端與下驅動電機的轉軸固定連接，下驅動電機同理與啟動倉外的電源插頭電性連接，下螺桿、下翻轉葉片位于上螺桿、上翻轉葉片的下方，當裝置通上電后，下驅動電機的轉軸轉動，帶動下螺桿轉動，下螺桿帶動泵筒內的下翻轉葉片轉動，下翻轉葉片搭配上翻轉葉片轉動，實現泵筒內雙翻轉葉的攪拌，提高對泵筒內的污水雜質攪拌效率，有效防止污水內雜質淤積，提高實用性。
3.本發明通過利用泵筒、減震橡膠貼和油室的相互配合，泵筒的外表面設有減震橡膠貼，由于在裝置工作時，泵筒內上翻轉葉片和下翻轉葉片都在攪拌，使得泵筒的筒壁上產生震動，影響裝置的工作效率，設置減震橡膠貼，減震橡膠貼采用耐磨橡膠構成，對泵筒的筒壁起到很好的減震效果。
（發明人：胡士同;李俊;李德）
