公布日：2022.07.12
申請日：2022.06.13
分類號：C02F9/14(2006.01)I;C02F101/16(2006.01)N
摘要
本公開涉及一種污水總氮去除裝置及其運行方法，包括：脫氮池、沉淀分離區和補充反應區，其中：所述沉淀分離區和所述補充反應區位于所述脫氮池內部，所述沉淀分離區位于所述補充反應區上方，并與所述補充反應區通過三相分離器連通，所述脫氮池內的污水能夠流入補充反應區，所述沉淀區內經過除氮處理的污水能夠直接流至所述脫氮池外；所述沉淀分離區的頂面密封且所述頂面的直徑大于底面的直徑，所述補充反應區的內部填充好氧顆粒污泥；所述沉淀分離區和所述補充反應區的外側壁與所述脫氮池內腔形成的空間內設置MABR膜組件，且所述脫氮池側壁設置在線COD檢測儀和在線硝態氮檢測儀。本公開提供的裝置運行簡單、節約能耗且出水水質較好。
權利要求書

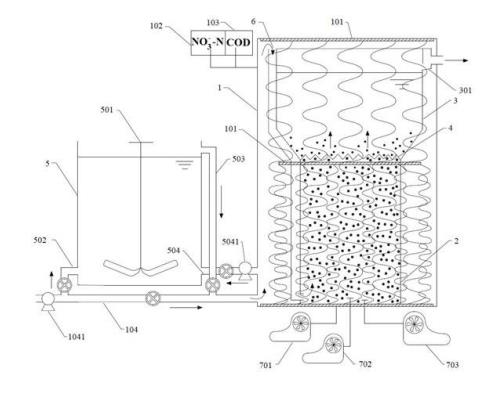

1.一種污水總氮去除裝置，其特征在于，所述污水總氮去除裝置包括：脫氮池（1）、沉淀分離區（3）和補充反應區（2），其中：所述沉淀分離區（3）和所述補充反應區（2）位于所述脫氮池（1）內部，所述沉淀分離區（3）位于所述補充反應區（2）上方，并與所述補充反應區（2）通過三相分離器（4）連通，所述脫氮池（1）內的污水能夠流入補充反應區（2），所述沉淀分離區（3）內腔的上部設置溢流堰（301），所述溢流堰（301）凸出所述沉淀分離區（3）側壁，經過除氮處理的污水通過溢流堰（301）流至脫氮池（1）外；所述沉淀分離區（3）和所述補充反應區（2）外壁設置導流管（6），所述導流管（6）的進水口設置于所述沉淀分離區（3）外側壁與所述脫氮池（1）內腔形成的空間內，且所述進水口的水平高度高于所述溢流堰（301）的排水口高度，所述導流管（6）的出水口連通所述補充反應區（2）的底部；所述沉淀分離區（3）的頂面密封且所述頂面的直徑大于底面的直徑，所述補充反應區（2）的內部填充好氧顆粒污泥；所述沉淀分離區（3）和所述補充反應區（2）的外側壁與所述脫氮池（1）內腔形成的空間內設置MABR膜組件（101），且所述脫氮池（1）側壁設置在線COD檢測儀（103）和在線硝態氮檢測儀（102）；所述MABR膜組件（101）包括頂板、多組MABR膜和底板，所述MABR膜兩端分別固定于所述頂板和底板上，所述底板固定于所述脫氮池（1）的底部，所述頂板固定于所述脫氮池（1）的頂部和/或所述補充反應區（2）的外側壁；所述污水總氮去除裝置還包括一級曝氣器（701）、二級曝氣器（702）和三級曝氣器（703），所述一級曝氣器（701）連接所述MABR膜組件（101）的底板，所述二級曝氣器（702）的補氣管道設置于所述脫氮池（1）內腔的底部，所述三級曝氣器（703）的補氣管道設置于所述補充反應區（2）的底部。
2.根據權利要求1所述的裝置，其特征在于，所述污水總氮去除裝置還包括備用厭氧池（5），所述備用厭氧池（5）內部填充活性污泥且設置攪拌器（501），所述備用厭氧池（5）側壁頂部設置二級進水通道（503）且底部設置回流通道（504），所述備用厭氧池（5）分別通過二級進水通道（503）和回流通道（504）與所述脫氮池（1）連接。
3.根據權利要求2所述的裝置，其特征在于，所述污水總氮去除裝置還包括與所述脫氮池（1）底部連通的主進水通道（104），以及所述污水總氮去除裝置還包括連通所述主進水通道（104）和備用厭氧池（5）的一級進水通道（502），所述二級進水通道（503）與所述主進水通道（104）相連通；在所述一級進水通道（502）上設置一級進水閥，在所述主進水通道（104）上設置主進水閥，在所述二級進水通道（503）上設置二級進水閥，在所述回流通道（504）上設置回流進水閥；在主進水通道（104）上設置進水泵（1041），所述進水泵（1041）設置于主進水通道（104）和一級進水通道（502）連接處前端，同時，在回流通道（504）上設置回流泵（5041）。
4.一種權利要求1-3中的任一項所述的污水總氮去除裝置的運行方法，其特征在于，所述運行方法包括如下步驟：（1）原水在脫氮池內反應；（2）反應后的原水流入補充反應區進行補充反應，并通過重力自流形成上升流；（3）上升流經過三相分離器除去空氣氣泡和部分好氧顆粒污泥后進入沉淀分離區，在沉淀分離區脫出剩余好氧顆粒污泥并流至脫氮池外，完成污水總氮去除。
5.根據權利要求4所述的運行方法，其特征在于，在所述運行方法中，所述裝置包括的一級曝氣器和進水泵持續運行，所述在線COD檢測儀和在線硝態氮檢測儀以固定頻率記錄脫氮池原水的COD濃度和硝態氮濃度，并計算COD濃度與硝態氮濃度的比值；在裝置開始運行時，二級曝氣器處于關閉狀態，三級曝氣器處于運行狀態，當COD濃度與硝態氮濃度的比值≥4時，二級曝氣器啟動，三級曝氣器關停，當COD濃度與硝態氮濃度的比值回落至≤3.5，二級曝氣器關停，三級曝氣器啟動。
6.根據權利要求5所述的運行方法，其特征在于，當所述二級曝氣器處于啟動狀態，一級進水閥、二級進水閥、回流進水閥開啟，主進水閥關閉，同時回流泵開啟，備用厭氧池內部的攪拌器開啟；當所述二級曝氣器處于關停狀態，主進水閥開啟，一級進水閥、二級進水閥、回流進水閥關閉，同時，回流泵和攪拌器關閉。
7.根據權利要求5所述的運行方法，其特征在于，當COD濃度與硝態氮濃度的比值≤2.0時，降低一級曝氣器的曝氣速率，當COD濃度與硝態氮濃度的比值回升至≥2.5，一級曝氣器的曝氣速率回升至預設值。
8.根據權利要求4-7中的任一項所述的運行方法，其特征在于，所述方法包括如下步驟：步驟S1，開啟進水泵和主進水閥，原水進入脫氮池進行反應，此時，一級曝氣器、三級曝氣器處于運行狀態，二級曝氣器處于關閉狀態，在線COD檢測儀和在線硝態氮檢測儀以固定頻率記錄脫氮池原水的COD濃度和硝態氮濃度，并計算COD濃度與硝態氮濃度的比值；步驟S2，反應后的原水通過導流管補充反應區進行補充反應，并通過重力自流形成上升流；步驟S3，上升流經過三相分離器除去空氣氣泡和部分好氧顆粒污泥后進入沉淀分離區，在沉淀分離區脫出剩余好氧顆粒污泥并流至脫氮池外，完成污水總氮去除；當COD濃度與硝態氮濃度的比值≥4時，二級曝氣器啟動，三級曝氣器關停，同時，一級進水閥、二級進水閥、回流進水閥開啟，主進水閥關閉，回流泵開啟，備用厭氧池內部的攪拌器開啟；當COD濃度與硝態氮濃度的比值回落至≤3.5，二級曝氣器關停，三級曝氣器啟動，同時，主進水閥開啟，一級進水閥、二級進水閥、回流進水閥關閉，回流泵和攪拌器關閉；當COD濃度與硝態氮濃度的比值≤2.0時，降低一級曝氣器的曝氣速率，當COD濃度與硝態氮濃度的比值回升至≥2.5，一級曝氣器的曝氣速率回升至預設值。
發明內容
為了解決上述技術問題，本公開提供了一種污水總氮去除裝置及其運行方法。
第一方面，本公開提供了一種污水總氮去除裝置，所述污水總氮去除裝置包括：脫氮池、沉淀分離區和補充反應區，其中：
所述沉淀分離區和所述補充反應區位于所述脫氮池內部，所述沉淀分離區位于所述補充反應區上方，并與所述補充反應區通過三相分離器連通，所述脫氮池內的污水能夠流入補充反應區，所述沉淀區內經過除氮處理的污水能夠直接流至所述脫氮池外；
所述沉淀分離區的頂面密封且所述頂面的直徑大于底面的直徑，所述補充反應區的內部填充好氧顆粒污泥；
所述沉淀分離區和所述補充反應區的外側壁與所述脫氮池內腔形成的空間內設置MABR膜組件，且所述脫氮池側壁設置在線COD檢測儀和在線硝態氮檢測儀。
作為本公開的一種優選技術方案，所述污水總氮去除裝置還包括備用厭氧池，所述備用厭氧池內部填充活性污泥且設置攪拌器，所述備用厭氧池側壁頂部設置二級進水通道且底部設置回流通道，所述備用厭氧池分別通過二級進水通道和回流通道與所述脫氮池連接。
作為本公開的一種優選技術方案，所述沉淀分離區內腔的上部設置溢流堰，所述溢流堰凸出所述沉淀分離區側壁，經過除氮處理的污水通過溢流堰流至脫氮池外。
作為本公開的一種優選技術方案，所述沉淀分離區和所述補充反應區外壁設置導流管，所述導流管的進水口設置于所述沉淀分離區外側壁與所述脫氮池內腔形成的空間內，且所述進水口的水平高度高于所述溢流堰的排水口高度，所述導流管的出水口連通所述補充反應區的底部。
作為本公開的一種優選技術方案，所述MABR膜組件包括頂板、多組MABR膜和底板，所述MABR膜兩端分別固定于所述頂板和底板上，所述底板固定于所述脫氮池的底部，所述頂板固定于所述脫氮池的頂部和/或所述補充反應區的外側壁。
作為本公開的一種優選技術方案，所述污水總氮去除裝置還包括一級曝氣器、二級曝氣器和三級曝氣器，所述一級曝氣器連接所述MABR膜組件的底板，所述二級曝氣器的補氣管道設置于所述脫氮池內腔的底部，所述三級曝氣器的補氣管道設置于所述補充反應區的底部。
作為本公開的一種優選技術方案，所述污水總氮去除裝置還包括與所述脫氮池底部連通的主進水通道，以及所述污水總氮去除裝置還包括連通所述主進水通道和備用厭氧池的一級進水通道，所述二級進水通道與所述主進水通道相連通。
作為本公開的一種優選技術方案，在所述一級進水通道上設置一級進水閥，在所述主進水通道上設置主進水閥，在所述二級進水通道上設置二級進水閥，在所述回流通道上設置回流進水閥。
作為本公開的一種優選技術方案，在主進水通道上設置進水泵，所述進水泵設置于主進水通道和一級進水通道連接處前端，同時，在回流通道上設置回流泵。
第二方面，本公開提供了一種第一方面所述的污水總氮去除裝置的運行方法，所述運行方法包括如下步驟：
（1）原水在脫氮池內反應；
（2）反應后的原水流入補充反應區進行補充反應，并通過重力自流形成上升流；
（3）上升流經過三相分離器除去空氣氣泡和部分好氧顆粒污泥后進入沉淀分離區，在沉淀分離區脫出剩余好氧顆粒污泥并流至脫氮池外，完成污水總氮去除。
作為本公開的一種優選技術方案，在所述方法中，所述污水總氮去除裝置包括的一級曝氣器和進水泵持續運行，所述在線COD檢測儀和在線硝態氮檢測儀以固定頻率記錄脫氮池原水的COD濃度和硝態氮濃度，并計算COD濃度與硝態氮濃度的比值。
在裝置開始運行時，二級曝氣器處于關閉狀態，三級曝氣器處于運行狀態，當COD濃度與硝態氮濃度的比值≥4時，二級曝氣器啟動，三級曝氣器關停，當COD濃度與硝態氮濃度的比值回落至≤3.5，二級曝氣器關停，三級曝氣器啟動。
作為本公開的一種優選技術方案，當所述二級曝氣器處于啟動狀態，一級進水閥、二級進水閥、回流進水閥開啟，主進水閥關閉，同時回流泵開啟，備用厭氧池內部的攪拌器開啟。
當所述二級曝氣器處于關停狀態，主進水閥開啟，一級進水閥、二級進水閥、回流進水閥關閉，同時，回流泵和攪拌器關閉。
作為本公開的一種優選技術方案，當COD濃度與硝態氮濃度的比值≤2.0時，降低一級曝氣器的曝氣速率，當COD濃度與硝態氮濃度的比值回升至≥2.5，一級曝氣器的曝氣速率回升至預設值。
作為本公開的一種具體實施方式，所述方法包括如下步驟：
步驟S1，開啟進水泵和主進水閥，原水進入脫氮池進行反應，此時，一級曝氣器、三級曝氣器處于運行狀態，二級曝氣器處于關閉狀態，在線COD檢測儀和在線硝態氮檢測儀以固定頻率記錄脫氮池原水的COD濃度和硝態氮濃度，并計算COD濃度與硝態氮濃度的比值；
步驟S2，反應后的原水通過導流管補充反應區進行補充反應，并通過重力自流形成上升流；
步驟S3，上升流經過三相分離器除去空氣氣泡和部分好氧顆粒污泥后進入沉淀分離區，在沉淀分離區脫出剩余好氧顆粒污泥并流至脫氮池外，完成污水總氮去除；
當COD濃度與硝態氮濃度的比值≥4時，二級曝氣器啟動，三級曝氣器關停，同時，一級進水閥、二級進水閥、回流進水閥開啟，主進水閥關閉，回流泵開啟，備用厭氧池內部的攪拌器開啟；
當COD濃度與硝態氮濃度的比值回落至≤3.5，二級曝氣器關停，三級曝氣器啟動，同時，主進水閥開啟，一級進水閥、二級進水閥、回流進水閥關閉，回流泵和攪拌器關閉；
當COD濃度與硝態氮濃度的比值≤2.0時，降低一級曝氣器的曝氣速率，當COD濃度與硝態氮濃度的比值回升至≥2.5，一級曝氣器的曝氣速率回升至預設值。
本公開實施例提供的技術方案與現有技術相比具有如下優點：
（1）節約能耗：相比于目前現有的A2O式短程反硝化-厭氧氨氧化裝置，利用本公開提供的裝置進行原水（污水）除氮時，在本裝置內，能夠保證硝化-短程反硝化-厭氧氨氧化反應同步進行，且本裝置無需持續性向厭氧單元進行污泥回流，無需對污泥混合液持續進行大功率攪拌，無需向污泥混合液持續曝氣，同時由于MABR表層的生物膜采用無泡曝氣的方式，因此，本公開提供的裝置具有優異的節約能耗的特點；
（2）調節方便：在利用本公開提供的裝置進行原水（污水）除氮時，僅僅通過曝氣系統的啟停和曝氣速率的調節，即可實現C/N比的有效控制，能夠使短程反硝化反應順利進行；
（3）連續進水且出水水質較好：在利用本公開提供的裝置進行原水（污水）除氮時，由于末端好氧顆粒污泥的沉降作用，本公開能在實現連續進水對污水進行處理的同時保證較低的出水濁度。
（發明人：劉牡;段夢緣;黎澤華;孫凱;蘇英強;朱希坤;韓慧銘;林曉峰;李晉）
