公布日：2022.07.01
申請日：2022.03.28
分類號：B01D24/04(2006.01)I;B01D24/46(2006.01)I
摘要
本發明涉及水污染防治技術領域，公開了一種雨污混合溢流污水處理裝置，包括調壓池、過濾池、反洗曝氣系統、排泥系統、排水渠、和設備間；所述調壓池和所述過濾池于底部連通；所述調壓池包括調壓池常規段、調壓池加高段；所述過濾池包括濾料過濾層、濾料上擋板、濾料下?lián)醢�、濾料層隔板，所述濾料過濾層設置于所述濾料上擋板和所述濾料下?lián)醢逯g，所述濾料過濾層內設置有顆粒狀纖維濾料；所述反洗曝氣系統包括曝氣管組件和濾料反洗鼓風機；所述排泥系統包括泥斗、排泥管組件和排泥泵，所述泥斗設置于所述調壓池和所述過濾池的底部。此雨污混合溢流污水處理裝置的過濾速度快、污染物去除率高，同時過濾精度高又集約度高，而且兼具多種優點。
權利要求書

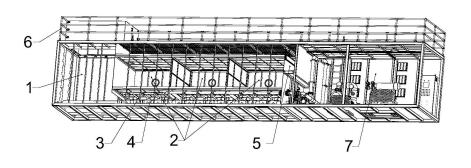

1.一種雨污混合溢流污水處理裝置，其特征在于：包括調壓池、過濾池、反洗曝氣系統、排泥系統、排水渠、和設備間；所述調壓池和所述過濾池于底部連通，CSO經所述調壓池進入所述過濾池，以上向流方式過濾去除污染物；所述調壓池包括調壓池常規段、調壓池加高段、調壓池常規段頂部封板、調壓池隔板、進水口、溢流口、排空口；所述過濾池包括濾料過濾層、濾料上擋板、濾料下?lián)醢�、濾料層隔板，所述濾料過濾層設置于所述濾料上擋板和所述濾料下?lián)醢逯g，所述濾料過濾層內設置有顆粒狀纖維濾料和所述濾料層隔板，所述濾料上擋板和所述濾料下?lián)醢逵糜诜乐篂V料流失；所述反洗曝氣系統包括曝氣管組件和濾料反洗鼓風機；所述排泥系統包括泥斗、排泥管組件和排泥泵，所述泥斗設置于所述調壓池和所述過濾池的底部；所述排水渠包括升降堰板和出水口，所述升降堰板設置于所述排水渠和所述過濾池之間；所述排水渠和所述過濾池的上部連通，所述濾料反洗鼓風機和所述排泥泵設置于所述設備間；所述設備間包括控制柜和消音通風口。
2.根據權利要求1所述的一種雨污混合溢流污水處理裝置，其特征在于：所述調壓池常規段的上端和所述調壓池常規段頂部封板密封焊接，所述調壓池常規段的上端和所述調壓池加高段的底部密封連接，所述調壓池隔板設置于所述調壓池和所述過濾池之間。
3.根據權利要求1所述的一種雨污混合溢流污水處理裝置，其特征在于：所述顆粒狀纖維濾料為表面粗糙的圓柱體形狀。
4.根據權利要求3所述的一種雨污混合溢流污水處理裝置，其特征在于：所述顆粒狀纖維濾料的尺寸為8.5mm的直徑×11mm的長度，孔隙率≥70％。
5.根據權利要求1所述的一種雨污混合溢流污水處理裝置，其特征在于：所述濾料過濾層的高度設為1-1.5m，所述濾料過濾層中50％-70％的空間填充濾料。
6.根據權利要求1所述的一種雨污混合溢流污水處理裝置，其特征在于：所述濾料上擋板和所述濾料下?lián)醢寰O(shè)有開孔。
7.根據權利要求6所述的一種雨污混合溢流污水處理裝置，其特征在于：所述濾料上擋板和所述濾料下?lián)醢宓拈_(kāi)孔直徑為3-8mm，開孔率為40％-70％。
8.根據權利要求1-7任一所述的一種雨污混合溢流污水處理裝置，其特征在于：所述曝氣管組件設置于所述濾料下?lián)醢宓南路�，所述濾料反洗鼓風機設置于所述設備間內。
9.根據權利要求1-7任一所述的一種雨污混合溢流污水處理裝置，其特征在于：所述泥斗內的斜壁和底面水平面夾角為45-60度，所述排泥管組件設置于所述泥斗內，所述排泥泵設置于所述設備間內。10.根據權利要求1-7任一所述的一種雨污混合溢流污水處理裝置，其特征在于：所述排水渠還包括升降手輪、升降絲桿和升降限位片，所述升降手輪設置有兩個并分別設置于所述升降堰板的兩側，通過旋轉兩個所述升降手輪，調節升降堰板的高度。
發明內容
本發明的目的是：提供一種過濾速度快、效率高，集約度高的雨污混合溢流污水處理裝置。
一種雨污混合溢流污水處理裝置，包括調壓池、過濾池、反洗曝氣系統、排泥系統、排水渠、和設備間；
所述調壓池和所述過濾池于底部連通，CSO經所述調壓池進入所述過濾池，以上向流方式過濾去除污染物；
所述調壓池包括調壓池常規段、調壓池加高段、調壓池常規段頂部封板、調壓池隔板、進水口、溢流口、排空口；
所述過濾池包括濾料過濾層、濾料上擋板、濾料下?lián)醢�、濾料層隔板，所述濾料過濾層設置于所述濾料上擋板和所述濾料下?lián)醢逯g，所述濾料過濾層內設置有顆粒狀纖維濾料和所述濾料層隔板，所述濾料上擋板和所述濾料下?lián)醢逵糜诜乐篂V料流失；
所述反洗曝氣系統包括曝氣管組件和濾料反洗鼓風機；
所述排泥系統包括泥斗、排泥管組件和排泥泵，所述泥斗設置于所述調壓池和所述過濾池的底部；
所述排水渠包括升降堰板和出水口，所述升降堰板設置于所述排水渠和所述過濾池之間；
所述排水渠和所述過濾池的上部連通，所述濾料反洗鼓風機和所述排泥泵設置于所述設備間；
所述設備間包括控制柜和消音通風口。
作為本發明的優選方案，所述調壓池常規段的上端和所述調壓池常規段頂部封板密封焊接，所述調壓池常規段的上端和所述調壓池加高段的底部密封連接，所述調壓池隔板設置于所述調壓池和所述過濾池之間。
作為本發明的優選方案，所述顆粒狀纖維濾料為表面粗糙的圓柱體形狀。
作為本發明的優選方案，所述顆粒狀纖維濾料的尺寸為8.5mm的直徑×11mm的長度，孔隙率≥70％。
作為本發明的優選方案，所述濾料過濾層的高度設為1-1.5m，所述濾料過濾層中50％-70％的空間填充濾料。
作為本發明的優選方案，所述濾料上擋板和所述濾料下?lián)醢寰O(shè)有開孔。
作為本發明的優選方案，所述濾料上擋板和所述濾料下?lián)醢宓拈_(kāi)孔直徑為3-8mm，開孔率為40％-70％。
作為本發明的優選方案，所述曝氣管組件設置于所述濾料下?lián)醢宓南路�，所述濾料反洗鼓風機設置于所述設備間內。
作為本發明的優選方案，所述泥斗內的斜壁和底面水平面夾角為45-60度，所述排泥管組件設置于所述泥斗內，所述排泥泵設置于所述設備間內。
作為本發明的優選方案，所述排水渠還包括升降手輪、升降絲桿和升降限位片，所述升降手輪設置有兩個并分別設置于所述升降堰板的兩側，通過旋轉兩個所述升降手輪，調節升降堰板的高度。
本發明實施例一種雨污混合溢流污水處理裝置與現有技術相比，其有益效果在于：過濾速度快、去除率高，同時過濾精度高又工藝集約度高，而且兼具多種優點。
（發明人：王峰宇;陳李鋒;劉然榮;張健民;楊�。�
