公布日：2022.04.22

申請日：2021.12.13

分類號：C02F1/46(2006.01)I;C02F1/467(2006.01)I;C02F1/72(2006.01)I

摘要

本發明涉及污水處理技術領域，具體涉及一種用于降解污水的三維電極電催化氧化反應器及其使用方法；本發明包括一組串聯的處理組件，處理組件的數量至少為一組，處理組件包括處理箱以及設置在處理箱上電催化組件、分散組件和循環組件，電催化組件包括陽極板、陰極板和沸石，分散組件包括定位板和超聲波發生器，陽極板和陰極板的內部均設有電磁鐵，所述電磁鐵的表面電絕緣，所述電磁鐵產生的磁場方向均沿橫向，所述沸石內部均設有磁導體制成的內芯，循環組件包括循環管和特斯拉閥管；本發明能夠有效地解決現有技術存在效率不佳和維護成本較高等問題。

權利要求書

1.一種用于降解污水的三維電極電催化氧化反應器，其特征在于：包括一組串聯的處理組件，所述處理組件的數量至少為一組，所述處理組件包括處理箱（1）以及設置在處理箱（1）上電催化組件、分散組件和循環組件。

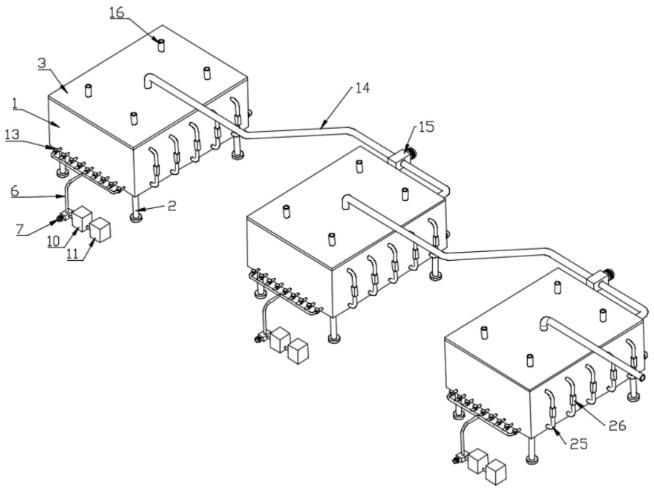

2.根據權利要求1所述的用于降解污水的三維電極電催化氧化反應器，其特征在于，所述處理箱（1）的外觀整體上呈方形，所述處理箱（1）底部對稱地設有一組支撐腳（2），所述處理箱（1）的頂部可拆卸且密封式地固定有與之匹配的箱蓋（3），所述處理箱（1）靠近其底部的前端側壁上對稱地開設有一組進水孔，所述處理箱（1）靠近其底部的后端側壁上對稱地開設有一組進氣孔，所述進水孔上均連接有進水管（4），所述進水管（4），所述進氣孔中均可拆卸且密封式地穿接有曝氣管（5），所述曝氣管（5）均通過導氣管（6）連接至曝氣泵（7）的輸出端。

3.根據權利要求2所述的用于降解污水的三維電極電催化氧化反應器，其特征在于，所述處理箱（1）和箱蓋（3）的內壁均設有電絕緣層（8），所述電絕緣層（8）的表面設有防腐蝕層（9）；所述曝氣泵（7）的輸入端還依次連接有分子篩制氧機（10）和高效空氣過濾裝置（11）；所述進水管（4）上均設有流量閥（12），所述曝氣管（5）上均設有單向閥（13）。

4.根據權利要求2所述的用于降解污水的三維電極電催化氧化反應器，其特征在于，所述箱蓋（3）的中部貫穿有出水孔，上一級所述處理箱（1）上的箱蓋（3）上的出水孔與下一級所述處理箱（1）上的進水管（4）之間通過轉運管（14）連接，所述轉運管（14）上還設有轉運泵（15）；所述箱蓋（3）的頂部還對稱地設有一組排氣管（16）。

5.根據權利要求1所述的用于降解污水的三維電極電催化氧化反應器，其特征在于，所述電催化組件包括陽極板（17）、陰極板（18）和沸石（19），所述陽極板（17）和陰極板（18）在處理箱（1）內部呈等間距且交錯式的分布，所述陽極板（17）和陰極板（18）的端部分別安裝在處理箱（1）內壁上與之對應的安裝座（20）上，所述沸石（19）投放在處理箱（1）內部。

6.根據權利要求1所述的用于降解污水的三維電極電催化氧化反應器，其特征在于，所述分散組件包括定位板（21）和超聲波發生器（22），所述處理箱（1）內部沿著橫向均勻地分布有一組定位板（21），所述定位板（21）的數量加一等于陰極板（18）和陽極板（17）的數量之和，所述定位板（21）上端的板面上密布有超聲波發生器（22），并且同一所述定位板（21）上所有超聲波發生器（22）發出的聲波在空間上進行疊加后產生沿著垂直方向均勻分布的駐波波節，并且所述駐波波節在定位板（21）長邊方向也是均勻分布，所述駐波波節均處于相鄰的陽極板（17）和陰極板（18）之間夾持的空間區域，并且每對相鄰所述陽極板（17）和陰極板（18）之間的駐波波節的數量相同。

7.根據權利要求5所述的用于降解污水的三維電極電催化氧化反應器，其特征在于，所述陽極板（17）和陰極板（18）的內部均設有電磁鐵（23），所述電磁鐵（23）的表面電絕緣，所述電磁鐵（23）產生的磁場方向均沿橫向，所述沸石（19）內部均設有磁導體制成的內芯（24）。

8.根據權利要求1所述的用于降解污水的三維電極電催化氧化反應器，其特征在于，所述循環組件包括循環管（25）和特斯拉閥管（26），所述處理箱（1）橫向兩端的側壁上均對稱地設有一組循環管（25），所述循環管（25）上端的管口高于安裝座（20）的上端，并且所述循環管（25）下端的管口低于安裝座（20）的下端，所述循環管（25）上均設有特斯拉閥管（26），所述特斯拉閥管（26）的導通方向為從上至下。

9.根據權利要求8所述的用于降解污水的三維電極電催化氧化反應器，其特征在于，所述處理箱（1）的內部還設有一對緩流板（27），在垂直方向上所述循環管（25）下端的管口和定位板（21）的下端之間設有一個緩流板（27），另一個所述緩流板（27）在垂直方向上設置在循環管（25）上端的管口和箱蓋（3）之間，所述緩流板（27）上均密布有柵孔（28）。

10.根據權利要求1-9任一所述的用于降解污水的三維電極電催化氧化反應器的使用方法，其特征在于，包括以下步驟：S1，在處理箱（1）內部投放適量的沸石（19），并蓋上箱蓋（3）；S2，緊接上述S1，通過進水管（4）將污水緩慢的注入處理箱（1）中；S3，緊接上述S2，通過曝氣泵（7）向處理箱（1）中的污水進行曝氣，從而提升處理箱（1）中污水的含氧量；S4，緊接上述S3，啟動陽極板（17）、陰極板（18）和超聲波發生器（22），從而讓相鄰的陰極板（18）和陽極板（17）之間形成單向的勻強電場，同時讓超聲波發生器（22）在污水處理箱（1）內部的空間中產生均勻分布的駐波波節；S5，緊接上述S4，曝氣管（5）釋放的氣泡和污水向上流動時產生的合力將沸石（19）向上托起，當沸石（19）運動至駐波波節處時，沸石（19）會被困在駐波波節上，從而實現沸石（19）在處理箱（1）內部的空間中均勻地分布，然后沸石（19）在陽極板（17）和陰極板（18）之間的電場作用下帶電而成為第三電極；S6，緊接上述S5，污水在富氧、電場和沸石（19）的共同作用下被充分反應，從而提升污水中有機物的降解效果；S7，緊接上述S6，污水在反應降解的過程中產生的氣體以及曝氣管（5）釋放的氣泡會從排氣管（16）排出，同時位于電催化組件上方的污水會經過循環管（25）在處理箱（1）中進行循環流動；S8，緊接上述S6，處理箱（1）中經過凈化的污水經箱蓋（3）上的轉運管（14）被轉運至下一級的處理箱（1），下一級的處理箱（1）對污水的處理過程與上述S1-S7相同；S9，緊接上述S8，當污水完成凈化后，將處理箱（1）之間分離，并將進水管（4）連接至收集池，并將轉運管（14）連接至清水池；S10，緊接上述S9，通過轉運管（14）向處理箱（1）中注入清水，然后啟動電磁鐵（23），從而在處理箱（1）內部產生變化的磁場，從而讓沸石（19）在變化磁場的作用下對緩流板（27）、陽極板（17）和陰極板（18）的表面進行碰撞，從而將緩流板（27）、陽極板（17）、陰極板（18）和沸石（19）表面的化學沉垢砸除，并使化學沉垢破碎成尺寸小于柵孔（28）的微小顆粒；S11，緊接上述S10，通過進水管（4）將污水和化學沉垢排出至收集池。

發明內容

本發明的目的是為了解決現有技術中存在的缺點，解決上述背景技術中提出的問題。

為了實現上述目的，本發明采用了如下技術方案：一種用于降解污水的三維電極電催化氧化反應器，包括一組串聯的處理組件，所述處理組件的數量至少為一組，所述處理組件包括處理箱以及設置在處理箱上電催化組件、分散組件和循環組件。

更進一步地，所述處理箱的外觀整體上呈方形，所述處理箱底部對稱地設有一組支撐腳，所述處理箱的頂部可拆卸且密封式地固定有與之匹配的箱蓋，所述處理箱靠近其底部的前端側壁上對稱地開設有一組進水孔，所述處理箱靠近其底部的后端側壁上對稱地開設有一組進氣孔，所述進水孔上均連接有進水管，所述進水管，所述進氣孔中均可拆卸且密封式地穿接有曝氣管，所述曝氣管均通過導氣管連接至曝氣泵的輸出端。

更進一步地，所述處理箱和箱蓋的內壁均設有電絕緣層，所述電絕緣層的表面設有防腐蝕層；所述曝氣泵的輸入端還依次連接有分子篩制氧機和高效空氣過濾裝置；所述進水管上均設有流量閥，所述曝氣管上均設有單向閥。

更進一步地，所述箱蓋的中部貫穿有出水孔，上一級所述處理箱上的箱蓋上的出水孔與下一級所述處理箱上的進水管之間通過轉運管連接，所述轉運管上還設有轉運泵；所述箱蓋的頂部還對稱地設有一組排氣管。

更進一步地，所述電催化組件包括陽極板、陰極板和沸石，所述陽極板和陰極板在處理箱內部呈等間距且交錯式的分布，所述陽極板和陰極板的端部分別安裝在處理箱內壁上與之對應的安裝座上，所述沸石投放在處理箱內部。

更進一步地，所述分散組件包括定位板和超聲波發生器，所述處理箱內部沿著橫向均勻地分布有一組定位板，所述定位板的數量加一等于陰極板和陽極板的數量之和，所述定位板上端的板面上密布有超聲波發生器，并且同一所述定位板上所有超聲波發生器發出的聲波在空間上進行疊加后產生沿著垂直方向均勻分布的駐波波節，并且所述駐波波節在定位板長邊方向也是均勻分布，所述駐波波節均處于相鄰的陽極板和陰極板之間夾持的空間區域，并且每對相鄰所述陽極板和陰極板之間的駐波波節的數量相同。

更進一步地，所述陽極板和陰極板的內部均設有電磁鐵，所述電磁鐵的表面電絕緣，所述電磁鐵產生的磁場方向均沿橫向，所述沸石內部均設有磁導體制成的內芯。

更進一步地，所述循環組件包括循環管和特斯拉閥管，所述處理箱橫向兩端的側壁上均對稱地設有一組循環管，所述循環管上端的管口高于安裝座的上端，并且所述循環管下端的管口低于安裝座的下端，所述循環管上均設有特斯拉閥管，所述特斯拉閥管的導通方向為從上至下。

更進一步地，所述處理箱的內部還設有一對緩流板，在垂直方向上所述循環管下端的管口和定位板的下端之間設有一個緩流板，另一個所述緩流板在垂直方向上設置在循環管上端的管口和箱蓋之間，所述緩流板上均密布有柵孔。

一種用于降解污水的三維電極電催化氧化反應器的使用方法，包括以下步驟：S1，在處理箱內部投放適量的沸石，并蓋上箱蓋；S2，緊接上述S1，通過進水管將污水緩慢的注入處理箱中；S3，緊接上述S2，通過曝氣泵向處理箱中的污水進行曝氣，從而提升處理箱中污水的含氧量；S4，緊接上述S3，啟動陽極板、陰極板和超聲波發生器，從而讓相鄰的陰極板和陽極板之間形成單向的勻強電場，同時讓超聲波發生器在污水處理箱內部的空間中產生均勻分布的駐波波節；S5，緊接上述S4，曝氣管釋放的氣泡和污水向上流動時產生的合力將沸石向上托起，當沸石運動至駐波波節處時，沸石會被困在駐波波節上，從而實現沸石在處理箱內部的空間中均勻地分布，然后沸石在陽極板和陰極板之間的電場作用下帶電而成為第三電極；S6，緊接上述S5，污水在富氧、電場和沸石的共同作用下被充分反應，從而提升污水中有機物的降解效果；S7，緊接上述S6，污水在反應降解的過程中產生的氣體以及曝氣管釋放的氣泡會從排氣管排出，同時位于電催化組件上方的污水會經過循環管在處理箱中進行循環流動；S8，緊接上述S6，處理箱中經過凈化的污水經箱蓋上的轉運管被轉運至下一級的處理箱，下一級的處理箱對污水的處理過程與上述S1-S7相同；S9，緊接上述S8，當污水完成凈化后，將處理箱之間分離，并將進水管連接至收集池，并將轉運管連接至清水池；S10，緊接上述S9，通過轉運管向處理箱中注入清水，然后啟動電磁鐵，從而在處理箱內部產生變化的磁場，從而讓沸石在變化磁場的作用下對緩流板、陽極板和陰極板的表面進行碰撞，從而將緩流板、陽極板、陰極板和沸石表面的化學沉垢砸除，并使化學沉垢破碎成尺寸小于柵孔的微小顆粒；S11，緊接上述S10，通過進水管將污水和化學沉垢排出至收集池。

與現有技術相比，本發明的優點和積極效果在于:1、本發明通過在處理箱內部設置電催化組件和分散組件，理箱靠近其底部的前端側壁上對稱地開設有一組進水孔，處理箱靠近其底部的后端側壁上對稱地開設有一組進氣孔，進水孔上均連接有進水管，進水管，進氣孔中均可拆卸且密封式地穿接有曝氣管，曝氣管均通過導氣管連接至曝氣泵的輸出端，電催化組件包括陽極板、陰極板和沸石，陽極板和陰極板在處理箱內部呈等間距且交錯式的分布，陽極板和陰極板的端部分別安裝在處理箱內壁上與之對應的安裝座上，沸石投放在處理箱內部，分散組件包括定位板和超聲波發生器，定位板上端的板面上密布有超聲波發生器，并且同一定位板上所有超聲波發生器發出的聲波在空間上進行疊加后產生沿著垂直方向均勻分布的駐波波節，并且駐波波節在定位板長邊方向也是均勻分布，駐波波節均處于相鄰的陽極板和陰極板之間夾持的空間區域，并且每對相鄰陽極板和陰極板之間的駐波波節的數量相同的設計。

這樣可以通過超聲波發生器在處理箱內部的空間中形成均勻分布的駐波波節，曝氣管釋放的氣泡和污水向上流動時產生的合力將沸石向上托起，當沸石運動至駐波波節處時，沸石會被困在駐波波節上，從而實現沸石在處理箱內部的空間中均勻地分布。

達到有效地提升本發明產品實際應用時處理污水效率的效果。

2、本發明通過在陽極板和陰極板的內部均設有電磁鐵，電磁鐵的表面電絕緣，電磁鐵產生的磁場方向均沿橫向，沸石內部均設有磁導體制成的內芯的設計。

這樣當污水處理完畢后，通過轉運管向處理箱中注入清水，然后啟動電磁鐵，從而在處理箱內部產生變化的磁場，從而讓沸石在變化磁場的作用下對緩流板、陽極板和陰極板的表面進行碰撞，從而將緩流板、陽極板、陰極板和沸石表面的化學沉垢砸除，并使化學沉垢破碎成尺寸小于柵孔的微小顆粒，然后通過進水管將污水和化學沉垢排出至收集池，達到有效地降低本發明產品實際應用時維護成本的效果。

（發明人：李惠;李誠成;居朝樂;周瑩）
