公布日：2022.04.29
申請日：2021.12.24
分類號：C02F3/28(2006.01)I;C02F101/20(2006.01)N
摘要
本發明涉及廢水處理技術領域，尤其是一種重金屬?gòu)U水處理用污泥處理回收利用裝置及回收利用方法，經加熱組件、濾桶結構設置在處理桶內，達到調節和過濾送入到濾桶內的重金屬?gòu)U水、污水的溫度，促使在厭氧消化處理時，實現對重金屬離子固化失活處理，降低重金屬離子的遷移能力，提高污水、廢水中重金屬離子脫除率和脫除效率，結合攪拌組件等結構設置，實現加熱熱度均勻分散，改善處理效果，且結合排水管和排泥組件結構設置，使得在排水時，促進濾桶內的水被大量排入到排水空間內，提高排水效果。
權利要求書

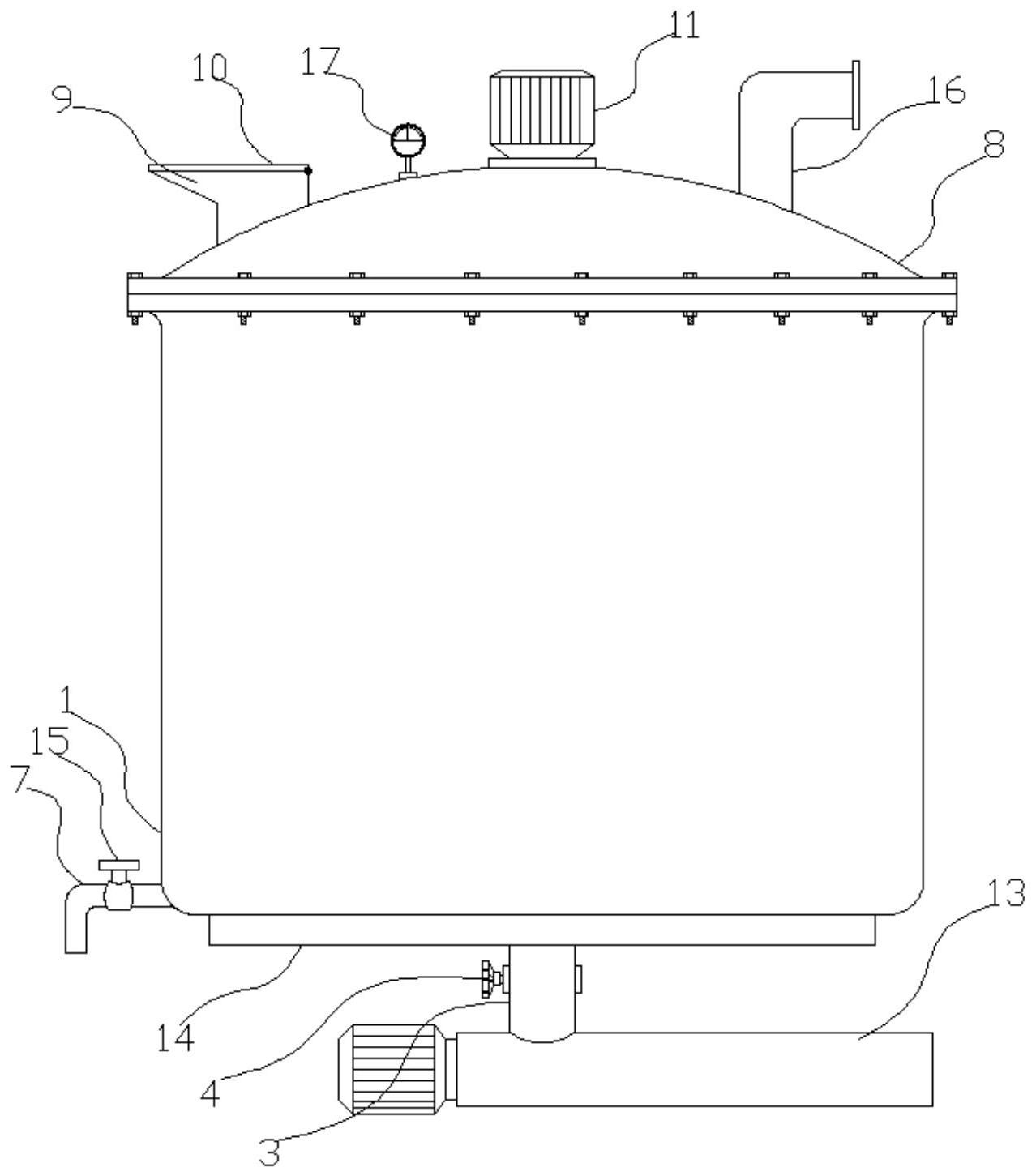

1.一種重金屬?gòu)U水處理用污泥處理回收利用裝置，其特征在于，包括處理桶(1)，所述處理桶(1)底部設有加熱組件(2)，所述處理桶(1)靠近底部的側壁上設有排水管(7)，所述排水管(7)上設有排水閥(15)；所述處理桶(1)底部貫穿所述加熱組件(2)設有排泥組件；所述處理桶(1)內設有濾桶(5)，所述濾桶(5)外壁與所述處理桶(1)內壁之間形成排水空間(6)，所述排水管(7)與所述排水空間(6)連通；所述濾桶(5)底部與所述處理桶(1)的底部固定連接，且所述濾桶(5)頂部呈敞開狀；所述處理桶(1)頂部設有桶蓋(8)，所述桶蓋(8)頂部設有電機(11)，所述電機(11)的輸出端設有向所述處理桶(1)底部延伸的攪拌軸(12)，所述攪拌軸(12)上設有攪拌組件；所述桶蓋(8)上設有污水入口(9)和排氣管(16)，且所述污水入口(9)上設有密封蓋(10)。
2.如權利要求1所述的重金屬?gòu)U水處理用污泥處理回收利用裝置，其特征在于，所述的加熱組件(2)上設有隔熱罩(14)。
3.如權利要求1所述的重金屬?gòu)U水處理用污泥處理回收利用裝置，其特征在于，所述的排泥組件包括貫通所述濾桶(5)內部的排泥管(3)，所述排泥管(3)設在所述濾桶(5)底部的中心點處；所述排泥管(3)上設有排泥閥(4)，所述排泥管(3)底端設有送料器(13)，且所述送料器(13)能夠?qū)乃雠拍喙?3)排出的污泥推送出來。
4.如權利要求3所述的重金屬?gòu)U水處理用污泥處理回收利用裝置，其特征在于，所述的濾桶(5)底部設有若干弧形濾板(21)拼接而成半球狀，且所述半球狀最低點處與所述排泥管(3)連通。
5.如權利要求3所述的重金屬?gòu)U水處理用污泥處理回收利用裝置，其特征在于，所述的送料器(13)呈螺旋狀。
6.如權利要求1所述的重金屬?gòu)U水處理用污泥處理回收利用裝置，其特征在于，所述的攪拌組件包括設置在所述攪拌軸(12)上的攪拌板(18)和螺旋葉(19)，所述攪拌板(18)設置在所述螺旋葉(19)的上端。
7.如權利要求6所述的重金屬?gòu)U水處理用污泥處理回收利用裝置，其特征在于，所述的螺旋葉(19)呈多層級設置，且所述螺旋葉(19)的長度從所述攪拌軸(12)的底端向上逐漸延長。
8.如權利要求1所述的重金屬?gòu)U水處理用污泥處理回收利用裝置，其特征在于，所述的桶蓋(8)上設有用于測量所述濾桶(5)內部的物料溫度的測溫計(17)。
9.如權利要求1所述的重金屬?gòu)U水處理用污泥處理回收利用裝置，其特征在于，所述的污水入口(9)上設有向所述濾桶(5)內延伸的延長管(20)，所述延長管(20)能夠?qū)⑽鬯苯铀腿氲剿鰹V桶(5)內。
10.一種重金屬?gòu)U水處理用污泥處理回收利用方法，其特征在于，利用如權利要求1‑9任一項所述裝置進行處理，具體包括如下步驟：S1：將重金屬?gòu)U水從所述污水入口(9)送入到所述濾桶(5)內，待所述濾桶(5)內裝滿后，蓋合密封蓋(10)；S2：開啟所述加熱組件(2)對所述處理桶(1)內的物料加熱，同時開啟所述電機(11)，使得所述電機(11)帶動所述攪拌軸(12)轉動，帶動所述攪拌組件對所述濾桶(5)內部的廢水進行50‑100r/min攪拌，使得廢水在所述濾桶(5)內轉動起來，使得加熱組件(2)對所述處理桶(1)內的物料均勻加熱，加熱產生的氣體經排氣管(16)排出，送入到冷凝系統處理排出的氣體，再利用尾氣消耗裝置消耗尾氣；S3：待加熱至60‑80℃處理8‑10h后，開啟所述排水閥(15)，使得位于所述排水空間(6)內的廢水從所述排水管(7)中排出，待所述排水管(7)內無液體排出時，關閉所述排水閥(15)，開啟所述排泥閥(4)，使得污泥從所述排泥管(3)內排出，且經所述送料器(13)將位于所述排泥管(3)內的污泥排出，送入到肥料生產車間再利用。
發明內容
為了解決現有技術中存在的上述技術問題，本發明提供一種重金屬?gòu)U水處理用污泥處理回收利用裝置及回收利用方法。
具體是通過以下技術方案得以實現的：
本發明創造的目的之一在于提供重金屬?gòu)U水處理用污泥處理回收利用裝置，包括處理桶，所述處理桶底部設有加熱組件，所述處理桶靠近底部的側壁上設有排水管，所述排水管上設有排水閥；所述處理桶底部貫穿所述加熱組件設有排泥組件；所述處理桶內設有濾桶，所述濾桶外壁與所述處理桶內壁之間形成排水空間，所述排水管與所述排水空間連通；所述濾桶底部與所述處理桶的底部固定連接，且所述濾桶頂部呈敞開狀；所述處理桶頂部設有桶蓋，所述桶蓋頂部設有電機，所述電機的輸出端設有向所述處理桶底部延伸的攪拌軸，所述攪拌軸上設有攪拌組件；所述桶蓋上設有污水入口和排氣管，且所述污水入口上設有密封蓋。
經加熱組件、濾桶結構設置在處理桶內，達到調節和過濾送入到濾桶內的重金屬?gòu)U水、污水的溫度，促使在厭氧消化處理時，實現對重金屬離子固化失活處理，降低重金屬離子的遷移能力，提高污水、廢水中重金屬離子脫除率和脫除效率，結合攪拌組件等結構設置，實現加熱熱度均勻分散，改善處理效果，且結合排水管和排泥組件結構設置，使得在排水時，促進濾桶內的水被大量排入到排水空間內，提高排水效果。
為了降低能耗和提高安全性，優選，所述的加熱組件上設有隔熱罩。
為了提高排泥效率和效果，優選，所述的排泥組件包括貫通所述濾桶內部的排泥管，所述排泥管設在所述濾桶底部的中心點處；所述排泥管上設有排泥閥，所述排泥管底端設有送料器，且所述送料器能夠?qū)乃雠拍喙芘懦龅奈勰嗤扑统鰜?lái)。
為了提高污泥水分脫除效率，優選，所述的濾桶底部設有若干弧形濾板密封拼接而成半球狀，且所述半球狀最低點處與所述排泥管連通。
為了提高污泥橫向推出的效率，優選，所述的送料器呈螺旋狀。
為了提高濾桶內的攪拌效果，形成渦流狀，優選，所述的攪拌組件包括設置在所述攪拌軸上的攪拌板和螺旋葉，所述攪拌板設置在所述螺旋葉的上端。更優選，所述的螺旋葉呈多層級設置，且所述螺旋葉的長度從所述攪拌軸的底端向上逐漸延長。
為了能夠控制濾桶內物料的溫度，優選，所述的桶蓋上設有用于測量所述濾桶內部的物料溫度的測溫計。
為了避免污水進入到排水空間，所導致的過濾處理效果不佳的缺陷，優選，所述的污水入口上設有向所述濾桶內延伸的延長管，所述延長管能夠?qū)⑽鬯苯铀腿氲剿鰹V桶內。
本發明創造的目的之二在于提供重金屬?gòu)U水處理用污泥處理回收利用方法，利用上述裝置進行處理，具體包括如下步驟：
S1：將重金屬?gòu)U水從所述污水入口送入到所述濾桶內，待所述濾桶內裝滿后，蓋合密封蓋；
S2：開啟所述加熱組件對所述處理桶內的物料加熱，同時開啟所述電機，使得所述電機帶動所述攪拌軸轉動，帶動所述攪拌組件對所述濾桶內部的廢水進行50‑100r/min攪拌，使得廢水在所述濾桶內轉動起來，使得加熱組件對所述處理桶內的物料均勻加熱，加熱產生的氣體經排氣管排出，送入到冷凝系統處理排出的氣體，再利用尾氣消耗裝置消耗尾氣，尾氣消耗裝置就是沼氣燃燒裝置；
S3：待加熱至60‑80℃處理8‑10h后，開啟所述排水閥，使得位于所述排水空間內的廢水從所述排水管中排出，待所述排水管內無液體排出時，關閉所述排水閥，開啟所述排泥閥，使得污泥從所述排泥管內排出，且經所述送料器將位于所述排泥管內的污泥排出，送入到肥料生產車間再利用。
與現有技術相比，本發明創造的技術效果體現在：
經加熱組件、濾桶和處理桶之間形成排水空間結構，桶蓋和密封蓋結構設置，能夠?qū)崿F(xiàn)對進入到濾桶內的溫度進行調節和控制，實現厭氧消化效果增強，提高對重金屬?gòu)U水、污水中的重金屬固化失活，使得重金屬離子沉積在污泥中，避免隨著污水、廢水而排出，同時也能夠使得重金屬離子固化在污泥中，避免重金屬離子遷移，提高污泥回收再利用的安全性，降低在農業領域應用污泥的成本和利用效率。
本發明創造研究者在試驗室內裝置模擬試驗：將含有錳離子的廢水與畜禽養殖排出的廢液混合裝入濾桶內，經檢測：混合液錳離子濃度為306.85mg/L，鈷離子濃度32.15mg/L。將該混合液送入到濾桶內，濾桶容積0.8m3，處理桶容積1.2m3。蓋合桶蓋和密封蓋，開啟攪拌機以100r/min攪拌，同時開啟加熱組件加熱至濾桶內溫度為80℃，攪拌處理8h后，開啟排水管，將液體從排水管排出，檢測排出的液體中錳離子濃度為8.15mg/L、鈷離子濃度2.03mg/L；關閉排水管，開啟排泥組件，將污泥從排泥組件排出，用清水浸泡污泥，沉降，過濾之后，檢測濾液中錳離子濃度為1.31mg/L、鈷離子濃度為0.82mg/L�？梢�(jiàn)，本發明創造中采用的裝置結構改進之后，經過將重金屬污水、廢水與畜禽養殖廢水進行混合，充分利用了畜禽廢液中殘留著的蛋白質、有機酸、硫化物等成分，在厭氧消化處理過程中，實現了將廢水、廢液中的重金屬離子固化穩定到污泥中，降低了重金屬成分在污泥中的活性，避免了對污泥回收再利用時造成重金屬成分遷移，提高了污泥再利用安全性，降低了污泥在農業領域回收再利用的成本。
本發明創造經排水管、排泥組件的結構設置，能夠使得將污泥中水脫除率大幅度的提升，降低污泥含水率，避免后續回收再利用時的脫水工藝成本。
本發明創造對濾桶底部結構采用弧形濾板拼接成半球狀，采用在半球狀最低點安裝排泥組件，使得污泥排出更加順暢，同時，通過在底端設置送料器，送料器采用螺旋狀結構，提高了對污泥推送排出的效率，避免了堵塞在排泥管內，提高排泥效果。
經在底部設置加熱組件，實現從底部加熱，能夠極大程度的提高對沉降到底部的污泥一起加熱，提高處理效果。
本發明創造結構簡單，應用方便，可操作性強，制作成本低，對重金屬污水、廢水處理回收污泥再利用的效果，提高了污泥再利用安全性。
（發明人：王國平;王彬君;金全良;馬儉）
