公布日：2022.07.08

申請日：2022.05.17

分類號：B01D29/11(2006.01)I;B01D29/64(2006.01)I;C02F1/00(2006.01)I;C02F103/30(2006.01)N

摘要

本發明屬于印染廢水處理領域，具體的說是一種印染廢水處理纖維雜質裝置，包括處理箱，所述處理箱的內側開設有空腔，所述處理箱的內側中部固定安裝有水平設置的擋板，所述擋板的頂端開設有貫穿底面的貫穿槽，所述貫穿槽的中部固定安裝有隔板，所述隔板的中部固定安裝有過濾漏，所述過濾漏包括多根相互交叉的金屬絲，通過設置處理箱，絲網交叉狀的過濾漏可以將染液中的纖維雜質截留在上方，之后通過循環管和水泵的吸收，讓染液可以多次重復的經過過濾漏，進而有效的將纖維雜質過濾出來，多次過濾后再將染液通過排水閥排出，同時更換清理過濾漏即可，大大減少了染液中殘留的纖維雜質，保證安全環保的排放過程。

權利要求書

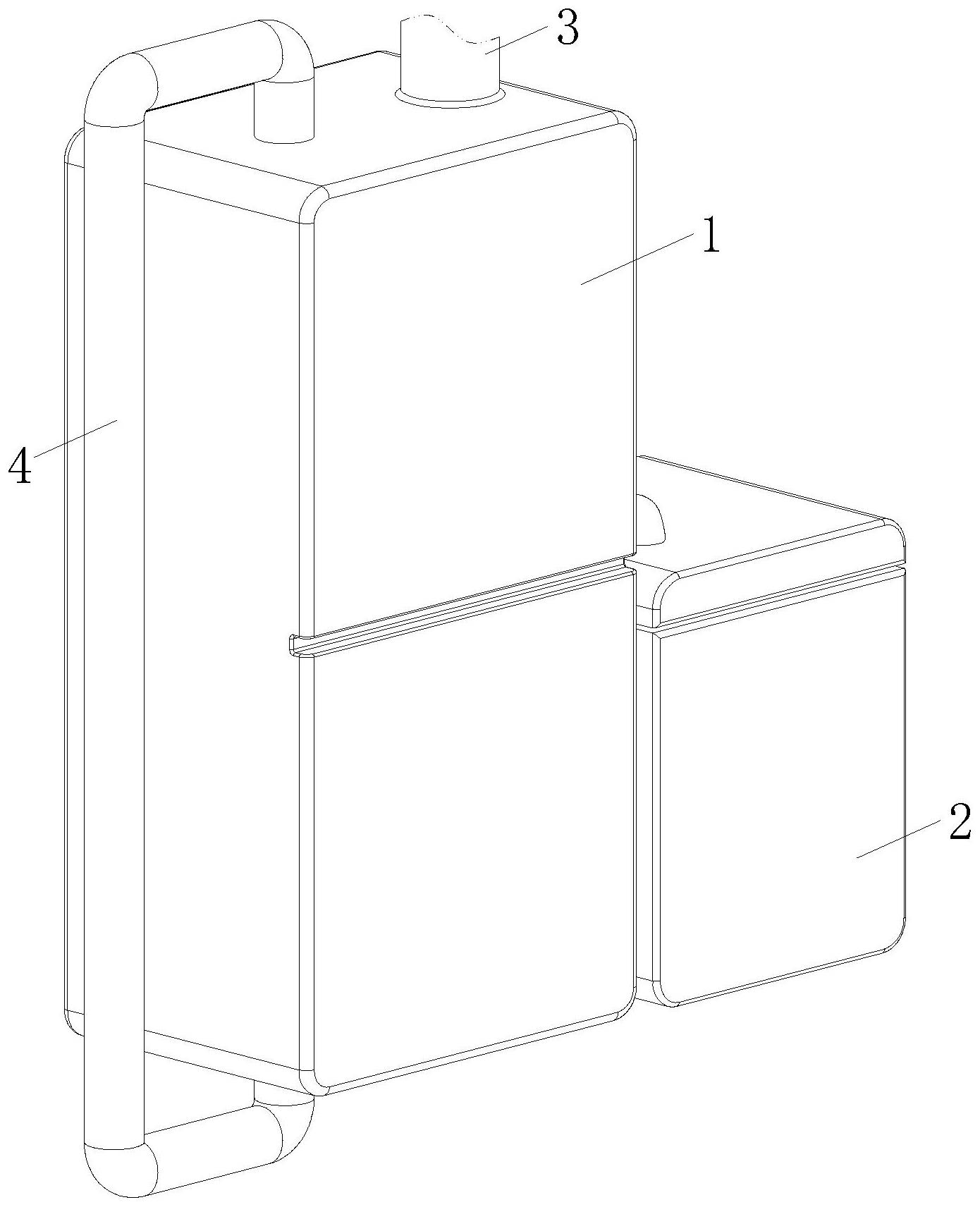

1.一種印染廢水處理纖維雜質裝置，其特征在于：包括處理箱(1)，所述處理箱(1)的內側開設有空腔，所述處理箱(1)的內側中部固定安裝有水平設置的擋板(5)，所述擋板(5)的頂端開設有貫穿底面的貫穿槽(6)，所述貫穿槽(6)的中部固定安裝有隔板(7)，所述隔板(7)的中部固定安裝有過濾漏(10)，所述過濾漏(10)包括多根相互交叉的金屬絲，所述處理箱(1)的外側設置有循環管(4)，所述循環管(4)的頂端與處理箱(1)的內側頂端連接，所述循環管(4)的底端固定安裝有水泵(8)，所述水泵(8)位于處理箱(1)的內側底端，所述處理箱(1)的底端固定安裝有排水閥，所述處理箱(1)的頂端固定連接有投入管(3)。

2.根據權利要求1所述的一種印染廢水處理纖維雜質裝置，其特征在于：所述貫穿槽(6)的內側壁上轉動連接有轉桿(11)，所述轉桿(11)的底端設置有驅動模塊，所述驅動模塊用于帶動轉桿(11)進行重復搖擺，所述轉桿(11)的外側固定安裝有清理?xiàng)U(14)，所述清理?xiàng)U(14)的外側設置纏繞組件，所述纏繞組件用于將纖維雜質滯留在清理?xiàng)U(14)上。

3.根據權利要求2所述的一種印染廢水處理纖維雜質裝置，其特征在于：所述隔板(7)頂面靠一側固定安裝有開關閥(12)，所述開關閥(12)的底端固定安裝有排出管(9)，所述排出管(9)的一端連接有收集箱(2)。

4.根據權利要求3所述的一種印染廢水處理纖維雜質裝置，其特征在于：所述擋板(5)的內側滑動連接有隔離板(13)，所述隔離板(13)的一端位于貫穿槽(6)的內側，所述隔離板(13)的一端設置有動力模塊，所述動力模塊用于帶動隔離板(13)進行水平移動，所述隔離板(13)遠離動力模塊的一端固定連接有彈性的擠壓墊。

5.根據權利要求4所述的一種印染廢水處理纖維雜質裝置，其特征在于：所述纏繞組件包括若干個纏繞桿(17)，若干組纏繞桿(17)設置在清理?xiàng)U(14)的外側，所述纏繞桿(17)為彈性材料，所述纏繞桿(17)端部固定連接有擋球(18)。

6.根據權利要求5所述的一種印染廢水處理纖維雜質裝置，其特征在于：所述清理?xiàng)U(14)包括固定筒(20)和轉動筒(16)，所述轉動筒(16)和固定筒(20)轉動連接，所述固定筒(20)和轉動筒(16)的內側均呈空心設置，所述轉動筒(16)的內側設置有中心桿(19)，所述轉動筒(16)的內側固定設置有平移組件，所述平移組件用于帶動中心桿(19)進行水平移動，所述中心桿(19)的外側與纏繞桿(17)固定連接，所述纏繞桿(17)與轉動筒(16)的外側壁滑動連接。

7.根據權利要求6所述的一種印染廢水處理纖維雜質裝置，其特征在于：所述轉動筒(16)遠離固定筒(20)的一端固定連接有摩擦輪(15)，所述摩擦輪(15)與隔板(7)的頂面活動貼合，所述纏繞桿(17)的長度大于轉動筒(16)與隔板(7)之間的距離，所述纏繞桿(17)呈弧形設置。

8.根據權利要求7所述的一種印染廢水處理纖維雜質裝置，其特征在于：所述轉桿(11)的外側開設有卡槽(21)，所述卡槽(21)位于清理?xiàng)U(14)的一側，所述擋球(18)靠近纏繞桿(17)的一端固定安裝有若干組凸塊，所述凸塊的端部呈尖銳狀。

9.根據權利要求8所述的一種印染廢水處理纖維雜質裝置，其特征在于：所述貫穿槽(6)呈扇形設置，所述開關閥(12)位于扇形貫穿槽(6)的邊緣處，所述過濾漏(10)位于貫穿槽(6)的中部。10.根據權利要求9所述的一種印染廢水處理纖維雜質裝置，其特征在于：所述貫穿槽(6)的頂端固定安裝有封閉板(23)，所述封閉板(23)的頂端開設有若干組貫穿至底面的螺旋槽(22)，若干組螺旋槽(22)呈環形分布，所述螺旋槽(22)的截面呈弧形設置，所述隔離板(13)位于封閉板(23)的邊緣處下方。

發明內容

為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。

本發明解決其技術問題所采用的技術方案是：本發明所述的一種印染廢水處理纖維雜質裝置，包括處理箱，所述處理箱的內側開設有空腔，所述處理箱的內側中部固定安裝有水平設置的擋板，所述擋板的頂端開設有貫穿底面的貫穿槽，所述貫穿槽的中部固定安裝有隔板，所述隔板的中部固定安裝有過濾漏，所述過濾漏包括多根相互交叉的金屬絲，所述處理箱的外側設置有循環管，所述循環管的頂端與處理箱的內側頂端連接，所述循環管的底端固定安裝有水泵，所述水泵位于處理箱的內側底端，所述處理箱的底端固定安裝有排水閥，所述處理箱的頂端固定連接有投入管，工作時，在印染絲織品的過程中，染液中容易留下部分殘留的纖維雜質，由于染液數量龐大，導致內部含有的纖維雜質也較多，在排出時若不進行清理，容易導致排水管道堵塞的問題，通過設置處理箱，將染液通過投入管分批排入處理箱中，進入其中的染液會通過貫穿槽和隔板，并通過過濾漏，絲網交叉狀的過濾漏可以將染液中的纖維雜質截留在上方，之后通過循環管和水泵的吸收，讓染液可以多次重復的經過過濾漏，進而有效的將纖維雜質過濾出來，多次過濾后再將染液通過排水閥排出，同時更換清理過濾漏即可，大大減少了染液中殘留的纖維雜質，保證安全環保的排放過程。

優選的，所述貫穿槽的內側壁上轉動連接有轉桿，所述轉桿的底端設置有驅動模塊，所述驅動模塊用于帶動轉桿進行重復搖擺，所述轉桿的外側固定安裝有清理?xiàng)U，所述清理?xiàng)U的外側設置纏繞組件，所述纏繞組件用于將纖維雜質滯留在清理?xiàng)U上，工作時，在過濾過程中，通過驅動模塊階段性帶動轉桿進行擺動，通過轉桿帶動清理?xiàng)U在過濾漏的上方進行摩擦，再配合纏繞組件的設置，可以將大部分過濾的纖維雜質轉移到清理?xiàng)U上，通過此種設置可以讓過濾漏上方的纖維雜質大大減少，讓循環過濾過程變得更加輕松，保證了過濾過程的染液流通的速度。

優選的，所述隔板頂面靠一側固定安裝有開關閥，所述開關閥的底端固定安裝有排出管，所述排出管的一端連接有收集箱，工作時，在清理?xiàng)U轉移多次后，通過驅動模塊將清理?xiàng)U擺動到開關閥的上方，同時將開關閥開啟，并在一定時間內快速關閉開關閥，使得部分染液開始通過開關閥向外排出，在水流的帶動下，可以有效的將清理?xiàng)U外側纏繞的纖維雜質通過排出管排出到收集箱中，通過此種設置，可以有效的將清理?xiàng)U外側的纖維雜質再次轉移并存放，使得過濾漏和清理?xiàng)U外側的雜質始終處于一個較為平衡的量，讓該裝置可以長久運行下去，不需頻繁的清理過濾漏。

優選的，所述擋板的內側滑動連接有隔離板，所述隔離板的一端位于貫穿槽的內側，所述隔離板的一端設置有動力模塊，所述動力模塊用于帶動隔離板進行水平移動，所述隔離板遠離動力模塊的一端固定連接有彈性的擠壓墊，工作時，配合隔離板的設置，在開啟開關閥前通過動力模塊將隔離板向外頂出，將開關閥上方的空間和過濾漏上方的空間進行隔離，通過此種設置，讓流出的水流可以自上而下，增強水流動能，可以有效的提高了攜帶走清理?xiàng)U外側纖維雜質的效果。

優選的，所述纏繞組件包括若干個纏繞桿，若干組纏繞桿設置在清理?xiàng)U的外側，所述纏繞桿為彈性材料，所述纏繞桿端部固定連接有擋球，工作時，配合彈性纏繞桿的設置，可以有效的增加糾纏效果，可以在摩擦過程中，提高卷走過濾漏上方纖維雜質的效果，進一步提高了裝置長久過濾運行的效果。

優選的，所述清理?xiàng)U包括固定筒和轉動筒，所述轉動筒和固定筒轉動連接，所述固定筒和轉動筒的內側均呈空心設置，所述轉動筒的內側設置有中心桿，所述轉動筒的內側固定設置有平移組件，所述平移組件用于帶動中心桿進行水平移動，所述中心桿的外側與纏繞桿固定連接，所述纏繞桿與轉動筒的外側壁滑動連接，工作時，在開關閥開啟前，啟動平移組件，平移組件可以為多組驅動輪，隨著驅動輪的轉動，可以帶動中心桿在轉動筒和固定筒中進行平移，從而讓若干個纏繞桿收入到轉動筒中，通過此種設置，讓纏繞在纏繞桿外側的纖維雜質可以輕松與纏繞桿進行脫離，讓開關閥開啟時，有更多的纖維雜質可以隨著染液流入到收集箱中，讓清理?xiàng)U外側殘留的纖維大大降低，進一步提高了剝離過濾漏外側纖維雜質的效果，在流通結束后，再通過平移組件將中心桿回推，配合纏繞桿的彈性設置，保證纏繞桿可以長久工作。

優選的，所述轉動筒遠離固定筒的一端固定連接有摩擦輪，所述摩擦輪與隔板的頂面活動貼合，所述纏繞桿的長度大于轉動筒與隔板之間的距離，所述纏繞桿呈弧形設置，工作時，配合纏繞桿距離隔板較短的設置，使得纏繞桿可以充分摩擦過濾漏的外側，同時配合摩擦輪的設置，使得清理?xiàng)U在搖擺過程中，可以帶動轉動筒進行旋轉，提高了纏繞桿和過濾漏的摩擦面積，進一步提高了清理過濾漏外側纖維雜質的效果。

優選的，所述轉桿的外側開設有卡槽，所述卡槽位于清理?xiàng)U的一側，所述擋球靠近纏繞桿的一端固定安裝有若干組凸塊，所述凸塊的端部呈尖銳狀，工作時，卡槽的設置，可以保證隔離板較為嚴密的將開關閥上方的空間隔離，而擋球的設置，不僅可以防止纏繞桿過渡回收導致纏繞桿收入轉動筒中導致無法吐出的問題，同時配合尖銳凸塊的設置，在擋球回收過程中，一些和纏繞桿糾纏密切的纖維，會被尖銳的凸塊切斷，讓染液的流出可以帶動更多纖維排出到收集箱中，進一步提高了清潔清理?xiàng)U外側的效果。

優選的，所述貫穿槽呈扇形設置，所述開關閥位于扇形貫穿槽的邊緣處，所述過濾漏位于貫穿槽的中部，工作時，配合貫穿槽的形狀設置以及開關閥和過濾漏的位置設置，使得清理?xiàng)U在搖擺時，只需掃過過濾漏無需經過開關閥，同時可以扇形清理隔板頂面的纖維雜質，在需要清潔清理?xiàng)U時，再將清理?xiàng)U移動到最端部，再用隔離板分割出預定好的空間，整個結構合理排布，清理?xiàng)U的移動過程規律簡單，減少失誤的發生。

優選的，所述貫穿槽的頂端固定安裝有封閉板，所述封閉板的頂端開設有若干組貫穿至底面的螺旋槽，若干組螺旋槽呈環形分布，所述螺旋槽的截面呈弧形設置，所述隔離板位于封閉板的邊緣處下方，工作時，配合封閉板和螺旋槽的設置，在排出染液清潔清理?xiàng)U的過程中，可以讓流出的染液順著螺旋槽形成螺旋流出的形態，進一步提高了清潔清理?xiàng)U外側纖維雜質的效果

本發明的有益效果如下：

1.本發明所述的一種印染廢水處理纖維雜質裝置，通過設置處理箱，將染液通過投入管分批排入處理箱中，進入其中的染液會通過貫穿槽和隔板，并通過過濾漏，絲網交叉狀的過濾漏可以將染液中的纖維雜質截留在上方，之后通過循環管和水泵的吸收，讓染液可以多次重復的經過過濾漏，進而有效的將纖維雜質過濾出來，多次過濾后再將染液通過排水閥排出，同時更換清理過濾漏即可，大大減少了染液中殘留的纖維雜質，保證安全環保的排放過程。

2.本發明所述的一種印染廢水處理纖維雜質裝置，通過驅動模塊階段性帶動轉桿進行擺動，通過轉桿帶動清理?xiàng)U在過濾漏的上方進行摩擦，再配合纏繞組件的設置，可以將大部分過濾的纖維雜質轉移到清理?xiàng)U上，通過此種設置可以讓過濾漏上方的纖維雜質大大減少，讓循環過濾過程變得更加輕松，保證了過濾過程的染液流通的速度。

（發明人：孫連軍;黃俊波;羅萍）
