公布日：2022.04.08

申請日：2021.12.23

分類號：C02F9/14(2006.01)I;B01F27/90(2022.01)I;B01F27/808(2022.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;C02F3/34(2006.01)N;

C02F1/32(2006.01)N

摘要

本發明公開的屬于污水處理技術領域，具體為一種生活污水一體化處理設施，包括罐體和輸送結構，所述罐體的底部固定安裝支撐腿，所述罐體的左端內壁設為沉淀室，所述罐體的中端內壁設為消毒室，所述罐體的右端內壁設為過濾室，所述沉淀室的內壁連接有攪拌結構，所述過濾室的內壁連接有清理結構，所述罐體的底部安裝有驅動結構，所述驅動結構可與攪拌結構和清理結構斷開連接，所述沉淀室的左端內壁固定安裝進水管，所述沉淀室的左側上方內壁開設有進料孔，所述消毒室的內壁兩端均固定安裝紫外線消毒燈，本發明通過清理結構具有避免過濾組件發生堵塞的現象，從而會提高過濾效率。

權利要求書

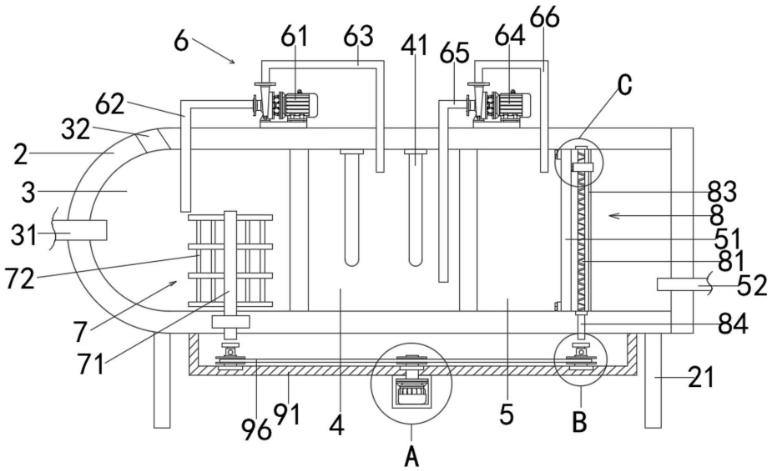

1.一種生活污水一體化處理設施，包括罐體（2）和輸送結構（6），所述罐體（2）的底部固定安裝支撐腿（21），所述罐體（2）的左端內壁設為沉淀室（3），所述罐體（2）的中端內壁設為消毒室（4），所述罐體（2）的右端內壁設為過濾室（5），其特征在于：所述沉淀室（3）的內壁連接有攪拌結構（7），所述過濾室（5）的內壁連接有清理結構（8），所述罐體（2）的底部安裝有驅動結構（9），所述驅動結構（9）可與攪拌結構（7）和清理結構（8）斷開連接。

2.根據權利要求1所述的一種生活污水一體化處理設施，其特征在于，所述沉淀室（3）的左端內壁固定安裝進水管（31），所述沉淀室（3）的左側上方內壁開設有進料孔（32）。

3.根據權利要求1所述的一種生活污水一體化處理設施，其特征在于，所述消毒室（4）的內壁兩端均固定安裝紫外線消毒燈（41）。

4.根據權利要求1所述的一種生活污水一體化處理設施，其特征在于，所述過濾室（5）的中端內壁固定安裝過濾組件（51），且過濾組件（51）與清理結構（8）相接觸，所述過濾室（5）的右端內壁固定安裝排水管（52）。

5.根據權利要求1所述的一種生活污水一體化處理設施，其特征在于，所述輸送結構（6）包括固定安裝在罐體（2）頂部的第一水泵（61）和第二水泵（64），所述第一水泵（61）的輸入端固定安裝第一管道（62），所述第一管道（62）遠離第一水泵（61）的一端固定安裝在沉淀室（3）的頂端內壁上，所述第一水泵（61）的輸出端固定安裝第二管道（63），所述第二管道（63）遠離第一水泵（61）的一端固定安裝在消毒室（4）的頂端內壁上；所述第二水泵（64）的輸入端固定安裝第三管道（65），所述第三管道（65）遠離第二水泵（64）的一端固定安裝在消毒室（4）的頂端內壁上，所述第二水泵（64）的輸出端固定安裝第四管道（66），所述第四管道（66）遠離第二水泵（64）的一端固定安裝在過濾室（5）的頂端內壁上。

6.根據權利要求1所述的一種生活污水一體化處理設施，其特征在于，所述攪拌結構（7）包括通過軸承轉動連接在沉淀室（3）底端內壁的大轉軸（71），所述大轉軸（71）上固定安裝攪拌器（72）。

7.根據權利要求1所述的一種生活污水一體化處理設施，其特征在于，所述清理結構（8）包括通過軸承轉動連接在過濾室（5）底端內壁的往復絲杠（81），所述往復絲杠（81）上螺紋連接滑塊（82），所述滑塊（82）的一側設有刷絲（821），所述刷絲（821）遠離滑塊（82）的一端接觸在過濾組件（51）上，所述往復絲杠（81）的底部固定安裝傳動軸（84）；所述滑塊（82）的內壁一端滑動連接導向桿（83），所述導向桿（83）固定安裝在過濾室（5）的內壁上。

8.根據權利要求1所述的一種生活污水一體化處理設施，其特征在于，所述驅動結構（9）包括固定安裝在罐體（2）底部的U形板（91），所述U形板（91）的底部中端固定安裝箱體（92），所述箱體（92）的內壁固定安裝伺服電機（93），所述伺服電機（93）的輸出軸固定安裝第一轉軸（94）；所述U形板（91）的內壁中端通過軸承轉動連接第一轉軸（94），所述U形板（91）的內壁兩端均通過軸承轉動連接第二轉軸（97），所述第一轉軸（94）上固定安裝第一皮帶輪（95），所述第二轉軸（97）上固定安裝第二皮帶輪（98），所述第一皮帶輪（95）與所述第二皮帶輪（98）通過皮帶（96）傳動連接，且第一皮帶輪（95）的直徑大于第二皮帶輪（98）的直徑；所述第二轉軸（97）的頂部固定安裝氣缸（971），所述氣缸（971）的輸出端通過活塞桿固定安裝擠壓板（972）。

9.根據權利要求8所述的一種生活污水一體化處理設施，其特征在于，左側所述擠壓板（972）的上方設有大轉軸（71），且大轉軸（71）與左側擠壓板（972）的相對端設置成端面齒，右側所述擠壓板（972）的上方設有傳動軸（84），且傳動軸（84）與右側擠壓板（972）的相對端設置成端面齒。

發明內容

鑒于上述和/或現有一種生活污水一體化處理設施中存在的問題，提出了本發明。

因此，本發明的目的是提供一種生活污水一體化處理設施，能夠解決上述提出現有的問題。

為解決上述技術問題，根據本發明的一個方面，本發明提供了如下技術方案：一種生活污水一體化處理設施，其包括罐體和輸送結構，所述罐體的底部固定安裝支撐腿，所述罐體的左端內壁設為沉淀室，所述罐體的中端內壁設為消毒室，所述罐體的右端內壁設為過濾室，所述沉淀室的內壁連接有攪拌結構，所述過濾室的內壁連接有清理結構，所述罐體的底部安裝有驅動結構，所述驅動結構可與攪拌結構和清理結構斷開連接。

作為本發明所述的一種生活污水一體化處理設施的一種優選方案，其中：所述沉淀室的左端內壁固定安裝進水管，所述沉淀室的左側上方內壁開設有進料孔。

作為本發明所述的一種生活污水一體化處理設施的一種優選方案，其中：所述消毒室的內壁兩端均固定安裝紫外線消毒燈。

作為本發明所述的一種生活污水一體化處理設施的一種優選方案，其中：所述過濾室的中端內壁固定安裝過濾組件，且過濾組件與清理結構相接觸，所述過濾室的右端內壁固定安裝排水管。

作為本發明所述的一種生活污水一體化處理設施的一種優選方案，其中：所述輸送結構包括固定安裝在罐體頂部的第一水泵和第二水泵，所述第一水泵的輸入端固定安裝第一管道，所述第一管道遠離第一水泵的一端固定安裝在沉淀室的頂端內壁上，所述第一水泵的輸出端固定安裝第二管道，所述第二管道遠離第一水泵的一端固定安裝在消毒室的頂端內壁上；所述第二水泵的輸入端固定安裝第三管道，所述第三管道遠離第二水泵的一端固定安裝在消毒室的頂端內壁上，所述第二水泵的輸出端固定安裝第四管道，所述第四管道遠離第二水泵的一端固定安裝在過濾室的頂端內壁上。

作為本發明所述的一種生活污水一體化處理設施的一種優選方案，其中：所述攪拌結構包括通過軸承轉動連接在沉淀室底端內壁的大轉軸，所述大轉軸上固定安裝攪拌器。

作為本發明所述的一種生活污水一體化處理設施的一種優選方案，其中：所述清理結構包括通過軸承轉動連接在過濾室底端內壁的往復絲杠，所述往復絲杠上螺紋連接滑塊，所述滑塊的一側設有刷絲，所述刷絲遠離滑塊的一端接觸在過濾組件上，所述往復絲杠的底部固定安裝傳動軸；所述滑塊的內壁一端滑動連接導向桿，所述導向桿固定安裝在過濾室的內壁上。

作為本發明所述的一種生活污水一體化處理設施的一種優選方案，其中：所述驅動結構包括固定安裝在罐體底部的U形板，所述U形板的底部中端固定安裝箱體，所述箱體的內壁固定安裝伺服電機，所述伺服電機的輸出軸固定安裝第一轉軸；所述U形板的內壁中端通過軸承轉動連接第一轉軸，所述U形板的內壁兩端均通過軸承轉動連接第二轉軸，所述第一轉軸上固定安裝第一皮帶輪，所述第二轉軸上固定安裝第二皮帶輪，所述第一皮帶輪與所述第二皮帶輪通過皮帶傳動連接，且第一皮帶輪的直徑大于第二皮帶輪的直徑；所述第二轉軸的頂部固定安裝氣缸，所述氣缸的輸出端通過活塞桿固定安裝擠壓板。

作為本發明所述的一種生活污水一體化處理設施的一種優選方案，其中：左側所述擠壓板的上方設有大轉軸，且大轉軸與左側擠壓板的相對端設置成端面齒，右側所述擠壓板的上方設有傳動軸，且傳動軸與右側擠壓板的相對端設置成端面齒。

與現有技術相比：

1.通過攪拌結構具有使污水和微生物進行充分混合的作用，從而會提高降解效率；

2.通過清理結構具有避免過濾組件發生堵塞的現象，從而會提高過濾效率；

3.通過驅動結構可以使攪拌結構和清理結構進行分開工作，具有減少電機的投入數量，從而會降低成本的投入。

（發明人：梁概泉;陳健康;劉素娟;何林江;郭慧軍）
