公布日：2022.06.21
申請日：2022.03.24
分類號：C02F9/04(2006.01)I;C02F101/30(2006.01)N;C02F103/18(2006.01)N
摘要
本發明涉及廢水處理領域，公開了一種有機廢水多相脫膜反應系統，包括脫膜接觸反應器，所述脫膜接觸反應器上部設置有浮渣導流管，所述浮渣導流管右端法蘭連接有浮渣干化濾液提升泵。本發明中，廢水經過脫膜劑循環泵不斷的循環和添加脫膜活性劑，廢水中的有機物在脫膜活性劑的作用下形成浮渣上浮，上浮的浮渣被脫膜浮渣分離器收集并且導流到脫膜浮渣干化器中，形成工作循環，能提高吸收液的可生化性，為后續生化處理提供基礎，使其能夠能高效去除水中的成膜物質，避免對后續處理過程和設施造成不利影響，且被去除的成膜物質經過干化后直接當固廢處理，實現污染物減量，降低后續處理的壓力。
權利要求書
1.一種有機廢水多相脫膜反應系統，包括脫膜接觸反應器(1)，其特征在于，所述脫膜接觸反應器(1)上部設置有浮渣導流管(4)，所述浮渣導流管(4)和浮渣干化濾液提升泵(15)相連，所述浮渣干化濾液提升泵(15)另一端和脫膜浮渣干化器(11)相連；所述脫膜浮渣干化器(11)上部固定連接有脫膜浮渣分離器(5)，所述脫膜浮渣分離器(5)設置在脫膜接觸反應器(1)內上部，所述脫膜接觸反應器(1)左側上部設置有進水口(2)，所述進水口(2)下側設置有脫膜劑循環泵進口(7)，所述脫膜劑循環泵進口(7)和脫膜劑循環泵(6)相連，所述脫膜劑循環泵(6)出口和脫膜劑混合器(9)相連，所述脫膜劑混合器(9)出口端和脫膜劑循環泵出口(8)相連，所述脫膜劑循環泵出口(8)設置在脫膜接觸反應器(1)下部；所述脫膜劑混合器(9)還和脫膜劑發生器(10)相連，脫膜劑發生器產生的脫膜劑在脫膜劑混合器中和廢水混合，為廢水補充所需的脫膜劑。
2.根據權利要求1所述的一種有機廢水多相脫膜反應系統，其特征在于，所述脫膜浮渣干化器(11)內下部設置有干化器濾液收集區(14)，所述干化器濾液收集區(14)上部設置有干化器濾料層(12)。
3.根據權利要求1所述的一種有機廢水多相脫膜反應系統，其特征在于，所述脫膜劑混合器(9)還和脫膜催化劑供給裝置相連，脫膜催化劑供給裝置給脫膜劑混合器(9)提供脫膜催化劑。
4.根據權利要求1所述的一種有機廢水多相脫膜反應系統，其特征在于，所述脫膜浮渣分離器(5)包括倒錐形浮渣收集裝置和導流管組成，倒錐形浮渣收集裝置下端和導流管相連，倒錐形浮渣收集裝置設置在脫膜接觸反應器(5)上部正中心位置，倒錐形浮渣收集裝置上端面高于脫膜劑循環泵進口(7)，低于進水口(2)；導流管另一端和脫膜浮渣干化器(11)相連，將浮渣收集裝置收集的浮渣及時導流到脫膜浮渣干化器。
5.根據權利要求2所述的一種有機廢水多相脫膜反應系統，其特征在于，所述干化器濾料層(12)通過濾料承托層(13)設置在脫膜浮渣干化器(11)內中上部。
6.根據權利要求1-5任一所述的一種有機廢水多相脫膜反應系統，其特征在于，所述浮渣導流管(4)設置位置低于進水口(2)，高于脫膜浮渣分離器(5)上端面，所述浮渣導流管(4)緊貼脫膜接觸反應器(1)內壁，所述浮渣導流管(4)緊貼內壁方向等距離設置有通孔。
7.根據權利要求1-5任一所述的一種有機廢水多相脫膜反應系統，其特征在于，所述脫膜活性劑發生器可以為臭氧發生器、二氧化氯發生器或者成品脫膜活性劑組合進料控制裝置。
8.根據權利要求3所述的一種有機廢水多相脫膜反應系統，其特征在于，所述脫膜催化劑具體為水溶性鋁鹽、鎂鹽、鐵鹽、銅鹽中的一種或者多種。
9.一種有機廢水的處理工藝，其特征在于，采用權利要求1-8任一所述的一種有機廢水多相脫膜反應系統進行脫膜處理。10.權利要求9所述的一種有機廢水的處理工藝，其特征在于，所述有機廢水為含油廢水、高分子材料生產廢水或者乳化廢水。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種有機廢水多相脫膜反應系統。

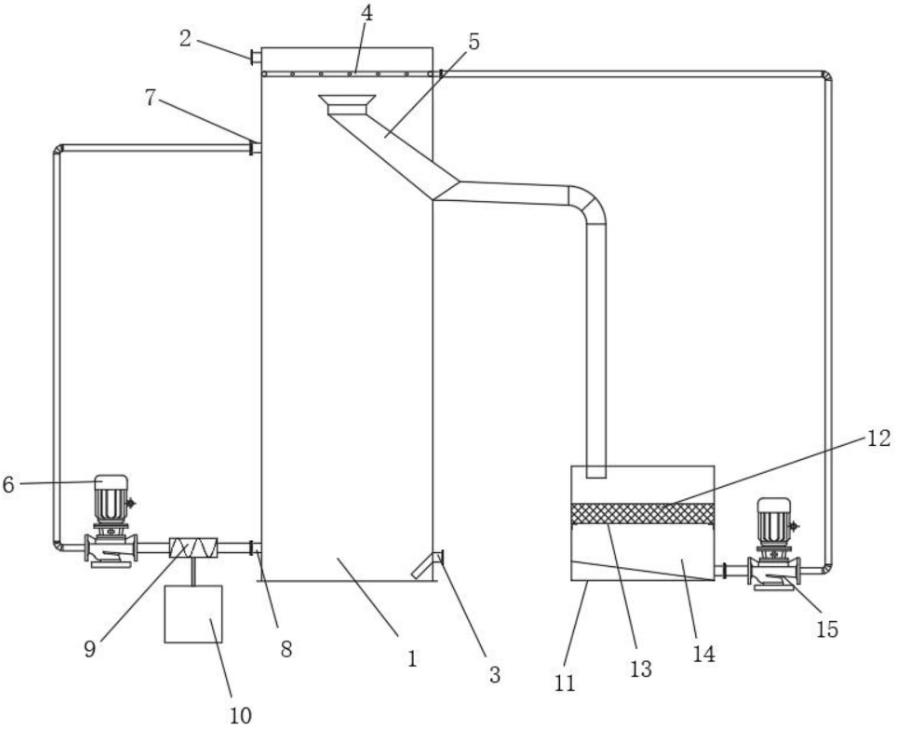

為了實現上述目的，本發明采用了如下技術方案：一種有機廢水多相脫膜反應系統，包括脫膜接觸反應器(1)，其特征在于，所述脫膜接觸反應器(1)上部設置有浮渣導流管(4)，所述浮渣導流管(4)和浮渣干化濾液提升泵(15)相連，所述浮渣干化濾液提升泵(15)另一端和脫膜浮渣干化器(11)相連；所述脫膜浮渣干化器(11)上部固定連接有脫膜浮渣分離器(5)，所述脫膜浮渣分離器(5)設置在脫膜接觸反應器(1)內上部，所述脫膜接觸反應器(1)左側上部設置有進水口(2)，所述進水口(2)下側設置有脫膜劑循環泵進口(7)，所述脫膜劑循環泵進口(7)和脫膜劑循環泵(6)相連，所述脫膜劑循環泵(6)出口和脫膜劑混合器(9)相連，所述脫膜劑混合器(9)出口端和脫膜劑循環泵出口(8)相連，所述脫膜劑循環泵出口(8)設置在脫膜接觸反應器(1)下部；所述脫膜劑混合器(9)還和脫膜劑發生器(10)相連，脫膜劑發生器產生的脫膜劑在脫膜劑混合器中和廢水混合，為廢水補充所需的脫膜劑；所述脫膜接觸反應器(1)右側下部固定連接有脫膜完成液排放口(3)。
有機污染物的廢水在脫膜劑循環泵(6)的作用下經過脫膜劑循環泵進口(7)，進入到脫膜劑混合器(9)和添加的脫膜劑混合，然后通過脫膜劑循環泵出口(8)到脫膜接觸反應器中，脫膜劑促進廢水溶液中有機污染物和水溶液分層，有機污染物在脫膜劑作用下形成浮渣上浮。
進一步的，所述脫膜浮渣干化器(11)內下部設置有干化器濾液收集區(14)，所述干化器濾液收集區(14)上部設置有干化器濾料層(12)。
進一步的，所述脫膜劑混合器(9)還和脫膜催化劑供給裝置相連，脫膜催化劑供給裝置給脫膜劑混合器(9)提供脫膜催化劑。
進一步的，所述脫膜浮渣分離器(5)包括倒錐形浮渣收集裝置和導流管組成，倒錐形浮渣收集裝置下端和導流管相連，倒錐形浮渣收集裝置設置在脫膜接觸反應器(5)上部正中心位置，倒錐形浮渣收集裝置上端面高于脫膜劑循環泵進口(7)，低于進水口(2)；導流管另一端和脫膜浮渣干化器(11)相連，將浮渣收集裝置收集的浮渣及時導流到脫膜浮渣干化器。
進一步的，所述干化器濾料層(12)通過濾料承托層(13)設置在脫膜浮渣干化器(11)內中上部。
進一步的，所述浮渣導流管(4)設置位置低于進水口(2)，高于脫膜浮渣分離器(5)上端面，所述浮渣導流管(4)緊貼脫膜接觸反應器(1)內壁，所述浮渣導流管(4)緊貼內壁方向等距離設置有通孔。
進一步的，所述脫膜活性劑發生器可以為臭氧發生器、二氧化氯發生器或者成品脫膜活性劑組合進料控制裝置。
進一步的，所述進料控制裝置為雙氧水、氧氣、芬頓試劑、次氯酸鈉或氯氣的一種或多種的進料控制裝置。
上述脫膜活性劑為雙氧水、臭氧、氧氣、芬頓試劑、次氯酸鈉、二氧化氯、氯氣以及上述氧化劑的一種或多種，脫膜處理過程中需要往循環水中添加脫膜催化劑，脫膜催化劑具體為水溶性鋁鹽、鎂鹽、鐵鹽、銅鹽中的一種或者多種，脫膜催化劑可以促進循環廢水脫膜，上層形成泡沫濾渣，下層為高濃度COD廢水；上述脫膜劑的添加量為1-20公斤每立方循環水，上述脫膜催化劑的添加量為0.5-10公斤每立方循環水，脫膜催化劑和脫膜劑脫膜的主要原理是通過脫膜催化劑使脫膜脫膜活性劑與循環液中的有機物發生反應，使有機物聚合形成泡沫浮渣，從而實現循環液脫膜，該脫膜過程可以將高濃高毒的物質分離出來作為危廢處理，直到下層溶液清澈，停止脫膜。
進一步的，廢水溶液經過脫膜處理后，循環液的COD通常為20000-50000mg/L。
進一步的，所述廢水可以為含油廢水、高分子材料生產廢水、乳化廢水等。
本發明具有如下有益效果：
本發明中，廢水經過脫膜劑循環泵不斷的循環和添加脫膜活性劑，廢水中的有機物在脫膜活性劑的作用下形成浮渣上浮，上浮的浮渣被脫膜浮渣分離器收集并且導流到脫膜浮渣干化器中，浮渣經過干化器濾料層進行過濾，形成危化固廢，過濾出來的濾液通過干化器濾液收集區底部的出水口，在浮渣干化濾液提升泵的作用下輸送到浮渣導流管中，回流到脫膜接觸反應器中，形成工作循環，能提高吸收液的可生化性，為后續生化處理提供基礎，使其能夠能高效去除水中的成膜物質，避免對后續處理過程和設施造成不利影響，且被去除的成膜物質經過干化后直接當固廢處理，實現污染物減量，降低后續處理的壓力。
（發明人：劉剡;陳旭;陳剛;王小平;牟堅）
