公布日：2022.04.08
申請日：2022.01.08
分類號：B01D29/35(2006.01)I;B01D29/60(2006.01)I;B01D29/64(2006.01)I;B01D29/94(2006.01)I;B01D35/30(2006.01)I
摘要
本發明公開了一種污水過濾器的自動排渣結構，包括殼體，殼體內設有過濾組件，過濾組件包括導向筒以及濾板，導向筒底部連通設置有儲渣腔，導向筒內設置有刮渣組件，刮渣組件包括導向座、刮環以及承壓筒，導向座上設有軸向通孔，承壓筒一端固定于導向座上并開口，承壓筒另一端可滑動的穿出儲渣腔且封閉，導向座下方設有第一彈簧，出液管道上設置有電磁閥，儲渣腔下方設有第一傳感器和第二傳感器，第一傳感器和第二傳感器以及電磁閥均連接有控制裝置，導向筒頂部具有與導向座緊密貼合的密封筒部。這種污水過濾器的自動排渣結構能夠在濾板流通率降低時自動清除濾板上粘附的固態物，無需人工拆開過濾器進行清理，降低了管理和人力成本。
權利要求書

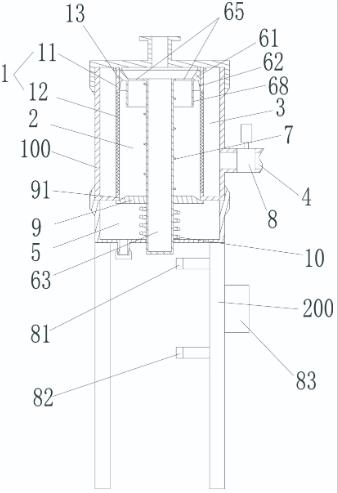

1.一種污水過濾器的自動排渣結構，包括殼體（100），所述殼體（100）內設有過濾組件（1），所述過濾組件（1）將所述殼體（100）分隔成進液腔（2）和出液腔（3），所述出液腔（3）連接有出液管道（4），其特征在于：所述過濾組件（1）包括導向筒（11）以及分布于所述導向筒（11）側壁的濾板（12），所述導向筒（11）底部連通設置有儲渣腔（5），所述導向筒（11）內設置有刮渣組件（6），所述刮渣組件（6）包括導向座（61）、刮環（62）以及承壓筒（63），所述導向座（61）上設有軸向通孔（65），所述承壓筒（63）一端固定于所述導向座（61）上并開口，所述承壓筒（63）另一端可滑動的穿出所述儲渣腔（5）且封閉，所述導向座（61）下方設有將導向座（61）彈向所述導向筒（11）頂部的第一彈簧（7），所述刮環（62）設置于所述導向座（61）上，所述出液管道（4）上設置有電磁閥（8），所述導向筒（11）頂部具有與所述導向座（61）緊密貼合的密封筒部（13），所述儲渣腔（5）下方設有與用于檢測所述刮渣組件（6）開始移動的第一傳感器（81）和檢測所述刮渣組件（6）移動到完成刮渣位置的第二傳感器（82），所述導向座（61）下滑出所述密封筒部（13）的過程中，所述第一傳感器（81）接收所述刮渣組件（6）移動的信號，所述第一傳感器（81）和所述第二傳感器（82）以及所述電磁閥（8）均連接有控制裝置（83），所述導向座（61）下滑至所述第一傳感器（81）的感應位置時，所述控制裝置控制所述電磁閥（8）關閉；所述導向座（61）下滑至所述第二傳感器（82）的感應位置時，所述控制裝置（83）控制所述電磁閥（8）開啟，所述進液腔（2）與所述儲渣腔（5）之間通過密封蓋（9）分隔，所述密封蓋（9）與所述儲渣腔（5）底部之間設有第二彈簧（10），所述第一彈簧（7）一端抵靠所述密封蓋（9），另一端抵靠所述導向座（61）底部，所述導向座（61）底部設有頂環（68），所述頂環（68）與所述密封蓋（9）相抵時將所述刮環（62）與所述進液腔（2）分隔。
2.如權利要求1所述的一種污水過濾器的自動排渣結構，其特征在于：所述第一彈簧（7）和所述第二彈簧（10）均套設于所述承壓筒（63）上。
3.如權利要求1所述的一種污水過濾器的自動排渣結構，其特征在于：所述密封蓋（9）上表面設置有環形斜坡面（91）。
4.如權利要求1所述的一種污水過濾器的自動排渣結構，其特征在于：所述殼體（100）底部設置有支架（200），所述第一傳感器（81）、所述第二傳感器（82）以及所述控制裝置（83）均設置于所述支架（200）上。
5.如權利要求1所述的一種污水過濾器的自動排渣結構，其特征在于：所述第一傳感器（81）和所述第二傳感器（82）均為距離傳感器。
發明內容
本發明針對現有技術不足，提供一種污水過濾器的自動排渣結構，這種污水過濾器的自動排渣結構能夠在濾板流通率降低時自動清除濾板上粘附的固態物，無需人工拆開過濾器進行清理，降低了管理和人力成本。
為了解決上述技術問題，本發明通過下述技術方案得以解決：一種污水過濾器的自動排渣結構，包括殼體，所述殼體內設有過濾組件，所述過濾組件將所述殼體分隔成進液腔和出液腔，所述出液腔連接有出液管道，所述過濾組件包括導向筒以及分布于所述導向筒側壁的濾板，所述導向筒底部連通設置有儲渣腔，所述導向筒內設置有刮渣組件，所述刮渣組件包括導向座、刮環以及承壓筒，所述導向座上設有軸向通孔，所述承壓筒一端固定于所述導向座上并開口，所述承壓筒另一端可滑動的穿出所述儲渣腔且封閉，所述導向座下方設有將導向座彈向所述導向筒頂部的第一彈簧，所述刮環設置于所述導向座上，所述出液管道上設置有電磁閥，所述導向筒頂部具有與所述導向座緊密貼合的密封筒部，所述儲渣腔下方設有與用于檢測所述刮渣組件開始移動的第一傳感器和檢測所述刮渣組件移動到完成刮渣位置的第二傳感器，所述導向座下滑出所述密封筒部的過程中，所述第一傳感器接收所述刮渣組件移動的信號，所述第一傳感器和所述第二傳感器以及所述電磁閥均連接有控制裝置，所述導向座下滑至所述第一傳感器的感應位置時，所述控制裝置控制所述電磁閥關閉；所述導向座下滑至所述第二傳感器的感應位置時，所述控制裝置控制所述電磁閥開啟。該過濾器在使用過程中，通過水泵向進液腔內泵入污水，污水經過濾組件過濾，固態物被留在進液腔內，水由出液管道經電磁閥排出。在過濾過程中，濾板上粘附物會逐漸增加，濾板流通率會逐漸降低，進液腔內壓力會逐漸增大，在壓力增大到一定程度時，承壓筒外端面受壓增加使得刮渣組件整體下移，在下移的過程中，起初導向座在密封筒部?jī)?nèi)下移，在該位置下移過程中第一傳感器接收所述刮渣組件移動的信號，控制裝置控制將電磁閥關閉，此時進液腔內壓力進一步增大，且液體不會再經過濾板，刮渣組件整體下移，在下移過程中刮環將濾板上的粘附的固態物刮除落入到儲渣腔內，直到第二傳感器接收到刮渣組件移動到完成刮渣位置的信號，控制裝置控制將電磁閥開啟，出液管道正常出液，上方被刮干凈的濾板也正常過濾污水，進液腔內壓力顯著減小，刮渣組件整體由第一彈簧推動復位，在刮渣組件復位過程中，控制裝置不進行操作，即完成自動排渣。這種污水過濾器的自動排渣結構能夠在濾板流通率降低時自動清除濾板上粘附的固態物，無需人工拆開過濾器進行清理，降低了管理和人力成本。
上述技術方案中，優選的，所述進液腔與所述儲渣腔之間通過密封蓋分隔，所述密封蓋與所述儲渣腔底部之間設有第二彈簧，所述第一彈簧一端抵靠所述密封蓋，另一端抵靠所述導向座底部，所述導向座底部設有頂環，所述頂環與所述密封蓋相抵時將所述刮環與所述進液腔分隔。采用該結構使得進液腔與儲渣腔之間通過密封蓋分隔，在頂環頂開密封蓋時刮環與所述進液腔分隔，可使得刮環與頂環之間形成一個隔開進液腔的容納刮落的固態物的空間，這些固態物會自動落入到儲渣腔內，在刮渣組件復位時，刮落的固態物可被密封蓋分隔在儲渣腔內，防止被刮落的固態物再返回到濾板上。
上述技術方案中，優選的，所述第一彈簧和所述第二彈簧均套設于所述承壓筒上。采用該結構防止第一彈簧和第二彈簧移位。
上述技術方案中，優選的，所述密封蓋上表面設置有環形斜坡面。設有環形斜坡面起到導向作用，使得刮落的固態物能夠順利的落入儲渣腔內。
上述技術方案中，優選的，所述殼體底部設置有支架，所述第一傳感器、所述第二傳感器以及所述控制裝置均設置于所述支架上。
上述技術方案中，優選的，所述第一傳感器和所述第二傳感器均為距離傳感器。
本發明與現有技術相比，具有如下有益效果：該過濾器在使用過程中，通過水泵向進液腔內泵入污水，污水經過濾組件過濾，固態物被留在進液腔內，水由出液管道經電磁閥排出。在過濾過程中，濾板上粘附物會逐漸增加，濾板流通率會逐漸降低，進液腔內壓力會逐漸增大，在壓力增大到一定程度時，承壓筒外端面受壓增加使得刮渣組件整體下移，在下移的過程中，起初導向座在密封筒部?jī)?nèi)下移，在該位置下移過程中第一傳感器接收所述刮渣組件移動的信號，控制裝置控制將電磁閥關閉，此時進液腔內壓力進一步增大，且液體不會再經過濾板，刮渣組件整體下移，在下移過程中刮環將濾板上的粘附的固態物刮除落入到儲渣腔內，直到第二傳感器接收到刮渣組件移動到完成刮渣位置的信號，控制裝置控制將電磁閥開啟，出液管道正常出液，上方被刮干凈的濾板也正常過濾污水，進液腔內壓力顯著減小，刮渣組件整體由第一彈簧推動復位，在刮渣組件復位過程中，控制裝置不進行操作，即完成自動排渣。這種污水過濾器的自動排渣結構能夠在濾板流通率降低時自動清除濾板上粘附的固態物，無需人工拆開過濾器進行清理，降低了管理和人力成本。
（發明人：阮建偉;何玉梅;章燕;朱華良;阮良才;盛芳;章文天）
