公布日：2022.04.22
申請日：2022.03.03
分類號：C02F9/04(2006.01)I
摘要

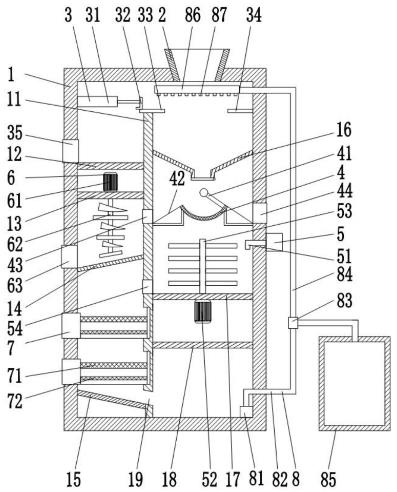

本發明公開了一種節能環保型生活污水治理裝置，包括殼體、分離組件、第一過濾組件和消毒組件，殼體內豎向固連有豎隔板，殼體頂壁右側設置有進水口，左導向板固連在豎隔板頂端，右導向板固連在殼體右側壁且右導向板與左導向板平齊，驅動氣缸安裝在殼體左側壁上且輸出端連接有L型板，L型板可沿左導向板與右導向板運動，U形過濾網與導料斗出口端對應設置，U形過濾網上方設置有轉軸，轉軸連接有轉動板，轉動板底端與U形過濾網上表面可滑動連接，U形過濾網兩端分別連接有斜向設置的連接板，進液管一端與消毒箱連接、另一端伸入殼體內。本發明能夠?qū)ι钗鬯M(jìn)行多級過濾和凈化，有效提升生活污水的處理效率，且整體結構緊湊、使用方便。
權利要求書
1.一種節能環保型生活污水治理裝置，其特征在于：包括殼體、分離組件、第一過濾組件和消毒組件，所述殼體內豎向固連有豎隔板，所述豎隔板與所述殼體左側壁之間從上至下依次固連有第一橫隔板、第二橫隔板、第一斜隔板和第二斜隔板，所述豎隔板與所述殼體右側壁之間從上至下依次固連有導料斗、第三橫隔板和第四橫隔板，所述導料斗底部設置有導料閥，所述殼體頂壁右側設置有進水口，所述分離組件包括驅動氣缸、L型板、左導向板和右導向板，所述左導向板固連在所述豎隔板頂端，所述右導向板固連在所述殼體右側壁且所述右導向板與所述左導向板平齊，所述驅動氣缸安裝在所述殼體左側壁上且輸出端連接有所述L型板，所述L型板沿所述左導向板與所述右導向板運動，所述第一過濾組件包括U形過濾網、轉動板、連接板和第一排污閥門，所述U形過濾網固連在所述導料斗與所述第三橫隔板之間且與所述導料斗出口端對應設置，所述U形過濾網上方設置有轉軸，所述轉軸與所述殼體側壁轉動連接且連接有所述轉動板，所述轉動板底端與所述U形過濾網上表面滑動連接，所述U形過濾網兩端分別連接有斜向設置的所述連接板，左側的所述連接板的底端與安裝在所述豎隔板上的所述第一排污閥門對應設置，所述消毒組件包括消毒箱和進液管，所述進液管一端與所述消毒箱連接、另一端伸入所述殼體內且位于所述U形過濾網與所述第三橫隔板之間，所述第三橫隔板左端的所述豎隔板上安裝有排液閥門，所述豎隔板底部開設有排出口；所述第一橫隔板左端的所述殼體側壁上安裝有第二排污閥門；還包括切割組件，所述切割組件包括切割電機、轉動軸和切割片，所述切割電機安裝在所述第二橫隔板上且輸出端連接有所述轉動軸，所述轉動軸伸入所述第二橫隔板下方且連接有若干個切割片；所述轉動軸上的所述切割片從上至下依次減��；相鄰兩個切割片之間相互垂直設置，每個切割片的頂面和底面均為弧形面且切割片頂面的弧度大于底面的弧度；右側的所述連接板的底端與安裝在所述殼體側壁上的第三排污閥門對應設置，所述第一斜隔板左端的所述殼體側壁上安裝有第四排污閥門。
2.根據權利要求1所述的一種節能環保型生活污水治理裝置，其特征在于：還包括第二過濾組件，所述第一斜隔板與所述第二斜隔板之間設置有若干個所述第二過濾組件，所述第二過濾組件包括抽拉框、上過濾網和下過濾網，所述抽拉框?yàn)槌閷鲜浇Y(jié)構且抽拉連接在所述殼體左側壁與所述豎隔板之間，所述抽拉框內從上至下依次固連有所述上過濾網和所述下過濾網。
3.根據權利要求1所述的一種節能環保型生活污水治理裝置，其特征在于：還包括自清潔組件，所述自清潔組件包括泵體、出液管、三通閥、上水管、儲液箱和連通環，所述泵體設置在所述殼體內底部右側，所述出液管一端與所述泵體連接、另一端與所述三通閥連接，所述三通閥與所述儲液箱之間通過管路連接，所述三通閥另一端通過所述上水管與位于所述殼體內的所述連通環連接，所述連通環位于所述進水口下方且底部設置有若干個噴頭。
4.根據權利要求1所述的一種節能環保型生活污水治理裝置，其特征在于：所述第三橫隔板底部安裝有攪拌電機，所述攪拌電機輸出端連接有攪拌軸，所述攪拌軸伸入所述第三橫隔板上方且周向設置有若干個攪拌桿。
發明內容
本發明的目的是提供一種節能環保型生活污水治理裝置，解決現有技術中存在的上述問題。
為解決上述技術問題，本發明采用如下技術方案：
本發明的一種節能環保型生活污水治理裝置，包括殼體、分離組件、第一過濾組件和消毒組件，所述殼體內豎向固連有豎隔板，所述豎隔板與所述殼體左側壁之間從上至下依次固連有第一橫隔板、第二橫隔板、第一斜隔板和第二斜隔板，所述豎隔板與所述殼體右側壁之間從上至下依次固連有導料斗、第三橫隔板和第四橫隔板，所述導料斗底部設置有導料閥，所述殼體頂壁右側設置有進水口，所述分離組件包括驅動氣缸、L型板、左導向板和右導向板，所述左導向板固連在所述豎隔板頂端，所述右導向板固連在所述殼體右側壁且所述右導向板與所述左導向板平齊，所述驅動氣缸安裝在所述殼體左側壁上且輸出端連接有所述L型板，所述L型板可沿所述左導向板與所述右導向板運動，所述第一過濾組件包括U形過濾網、轉動板、連接板和第一排污閥門，所述U形過濾網固連在所述導料斗與所述第三橫隔板之間且與所述導料斗出口端對應設置，所述U形過濾網上方設置有轉軸，所述轉軸與所述殼體側壁可轉動連接且連接有所述轉動板，所述轉動板底端與所述U形過濾網上表面可滑動連接，所述U形過濾網兩端分別連接有斜向設置的所述連接板，左側的所述連接板的底端與安裝在所述豎隔板上的所述第一排污閥門對應設置，所述消毒組件包括消毒箱和進液管，所述進液管一端與所述消毒箱連接、另一端伸入所述殼體內且位于所述U形過濾網與所述第三橫隔板之間，所述第三橫隔板左端的所述豎隔板上安裝有排液閥門，所述豎隔板底部開設有排出口。
進一步的，還包括第二過濾組件，所述第一斜隔板與所述第二斜隔板之間設置有若干個所述第二過濾組件，所述第二過濾組件包括抽拉框、上過濾網和下過濾網，所述抽拉框?yàn)槌閷鲜浇Y(jié)構且可抽拉連接在所述殼體左側壁與所述豎隔板之間，所述抽拉框內從上至下依次固連有所述上過濾網和所述下過濾網。
進一步的，還包括自清潔組件，所述自清潔組件包括泵體、出液管、三通閥、上水管、儲液箱和連通環，所述泵體設置在所述殼體內底部右側，所述出液管一端與所述泵體連接、另一端與所述三通閥連接，所述三通閥與所述儲液箱之間通過管路連接，所述三通閥另一端通過所述上水管與位于所述殼體內的所述連通環連接，所述連通環位于所述進水口下方且底部設置有若干個噴頭。
進一步的，所述第三橫隔板底部安裝有攪拌電機，所述攪拌電機輸出端連接有攪拌軸，所述攪拌軸伸入所述第三橫隔板上方且周向設置有若干個攪拌桿。
再進一步的，還包括切割組件，所述切割組件包括切割電機、轉動軸和切割片，所述切割電機安裝在所述第二橫隔板上且輸出端連接有所述轉動軸，所述轉動軸伸入所述第二橫隔板下方且連接有若干個切割片。
進一步的，所述轉動軸上的所述切割片從上至下依次減小。
進一步的，所述第一橫隔板左端的所述殼體側壁上安裝有第二排污閥門，右側的所述連接板的底端與安裝在所述殼體側壁上的第三排污閥門對應設置，所述第一斜隔板左端的所述殼體側壁上安裝有第四排污閥門。
與現有技術相比，本發明的有益技術效果：
本發明的節能環保型生活污水治理裝置通過設置分離組件、第一過濾組件和消毒組件，不僅能夠?qū)ζ±坝臀圻M(jìn)行清理，還能夠便捷實現第一過濾組件的清理，保證第一過濾組件對污水過濾的通暢性，消毒組件能夠?qū)ξ鬯M(jìn)行消毒處理，其中，切割組件的切割片能夠?qū)^濾出的大塊雜質污垢及固定垃圾進行切割，以便大塊雜質污垢及固定垃圾的清理、排出，同時，第二過濾組件的設置能夠?qū)ο竞蟮奈鬯M(jìn)一步過濾，以提高過濾效果，自清潔組件能夠?qū)ρb置內部進行清潔沖洗。本發明能夠?qū)ι钗鬯M(jìn)行多級過濾和凈化，有效提升生活污水的處理效率，且整體結構緊湊、運行可靠，適合在生活污水處理中廣泛應用。
（發明人：袁寶;徐冰;沈博雅;強薇）
