公布日：2022.04.12
申請日：2022.03.14
分類號：C02F11/127(2019.01)I;C02F11/13(2019.01)I;C02F11/14(2019.01)I
摘要

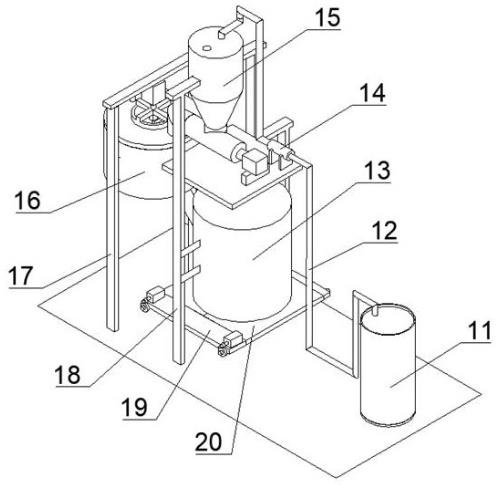

本發明公開了一種污水處理用高效污泥干化系統，包括暫存罐、反應釜、離心罐和成型罐；所述離心罐的底部設有托盤，所述托盤與所述離心罐固定連接，所述離心罐的頂部可拆卸安裝有罐蓋；離心罐內部設有一圈濾網，所述濾網與所述托盤固定連接，所述濾網的中間設有轉盤，所述轉盤與所述托盤轉動連接；污泥由暫存罐中輸送至反應釜，添加絮凝劑等，一定時間后先后進入離心罐和成型罐，分別進行初步脫水和干化成型；其中離心罐內部設有刮板，可避免污泥大量凝固在濾網內側，刮板的伸長量可控，可以根據污泥脫水的時間和含水量的變化，靈活調整刮板的位置，能夠以最小的能耗達到最佳的脫水效果。
權利要求書
1.一種污水處理用高效污泥干化系統，其特征在于：包括暫存罐，用于暫存污泥，使污泥供料均勻、平穩；反應釜，與所述暫存罐連接，加藥后以改善污泥的絮凝效果，有助于污泥快速沉降；離心罐，與所述反應釜連接，所述離心罐的底部設有托盤，所述托盤與所述離心罐固定連接，所述離心罐的頂部可拆卸安裝有罐蓋；離心罐內部設有一圈濾網，所述濾網與所述托盤固定連接，所述濾網的中間設有轉盤，所述轉盤與所述托盤轉動連接，所述轉盤上設有安置筒，所述安置筒通過單向軸承與所述轉盤轉動連接，所述安置筒內部設有安置空間，所述安置空間的一側內壁上固定設有氣缸，所述氣缸的活塞端固定連接有刮板，所述刮板貫穿所述安置筒的一側；所述安置空間的一側內壁上固定設有伺服電機，所述伺服電機控制有連接件，所述連接件遠離所述伺服電機的一端固定設有控制板，所述控制板貫穿所述安置筒的一側，所述控制板與所述轉盤滑動連接，所述轉盤上設有與所述控制板相適配的豁口，所述豁口貫穿所述托盤，所述托盤的一側設有錐形斗，所述錐形斗與所述豁口連通；成型罐，與所述離心罐連接，用于二次干化污泥、徹底干化污泥，并使污泥形成固定的預設形狀；還包括前龍門架，所述前龍門架上固定設有安裝板，所述安裝板的一端固定設有墊塊，所述墊塊上固定設有輸送電機，所述輸送電機的一端控制有轉動軸，所述轉動軸的一側設有送料管，所述送料管與所述轉動軸轉動連接，所述轉動軸上固定設有絞龍葉片，所述送料管遠離所述輸送電機的一端固定設有直接接頭，所述直接接頭遠離所述送料管的一端與所述罐蓋固定連接，所述直接接頭貫穿所述罐蓋；所述成型罐的一側固定設有連接口，所述連接口和所述錐形斗通過緩沖管連通，所述成型罐的側面通過加強筋與所述前龍門架固定連接，所述成型罐內部固定設有干化箱體，所述干化箱體內安置有燃爐，所述干化箱體的一端固定設有排煙管，所述排煙管貫穿所述干化箱體和成型罐；所述成型罐內設有環形錘，所述環形錘分別與所述成型罐的內壁和所述干化箱體的外壁滑動連接，所述環形錘的一端固定設有連接桿，所述連接桿遠離所述環形錘的一端固定設置在橫桿上，所述橫桿的一端固定設有液壓桿，所述液壓桿由液壓缸控制，所述液壓缸固定設置在所述干化箱體的一側上。
2.根據權利要求1所述的一種污水處理用高效污泥干化系統，其特征在于：還包括后龍門架，所述后龍門架上固定設有離心電機，所述離心電機的一端控制有旋轉軸，所述旋轉軸與所述安置筒固定連接，所述離心罐的側邊通過加強筋與所述后龍門架固定連接；所述離心罐的一側設有排水管，所述排水管貫穿所述離心罐的一側，所述罐蓋的一端固定設有排氣管，所述排氣管貫穿所述罐蓋。
3.根據權利要求1所述的一種污水處理用高效污泥干化系統，其特征在于：所述反應釜的兩側與所述前龍門架固定連接，所述反應釜的上端設有加藥口，所述反應釜的下端與所述送料管連通。
4.根據權利要求3所述的一種污水處理用高效污泥干化系統，其特征在于：所述成型罐的下端設有開口，所述成型罐有開口的一側固設有兩個轉動板，所述轉動板鉸接在固定板上，所述固定板與所述前龍門架固定連接。
5.根據權利要求4所述的一種污水處理用高效污泥干化系統，其特征在于：所述固定板上固定設有控制電機，所述控制電機的一端控制有傳動齒輪，所述傳動齒輪的一側嚙合有驅動齒輪，所述驅動齒輪固定設置在控制軸上，所述控制軸與所述固定板轉動連接，所述控制軸與所述轉動板固定連接。
6.根據權利要求5所述的一種污水處理用高效污泥干化系統，其特征在于：所述暫存罐位于所述成型罐的一側，所述暫存罐內部設有暫存空間，所述暫存空間的一側內壁上固定設有攪拌電機，所述攪拌電機的一端控制有轉動桿，所述轉動桿上固定設有多個攪動桿，所述暫存罐的一端連接有輸送管道，所述輸送管道遠離所述暫存罐的一端固定在反應釜上，所述反應釜和所述暫存罐通過所述輸送管道連通，所述輸送管道中間連接有提升泵，所述提升泵固定設置在所述安裝板上。
7.根據權利要求6所述的一種污水處理用高效污泥干化系統，其特征在于：所述轉動板遠離所述成型罐的一端設有液壓臺，所述液壓臺由液壓裝置控制，所述液壓裝置埋于地面下。
發明內容
為了解決現有技術存在的上述問題，本發明目的在于提供一種污水處理用高效污泥干化系統。
本發明所采用的技術方案為：
一種污水處理用高效污泥干化系統，包括暫存罐、反應釜、離心罐和成型罐；所述離心罐的底部設有托盤，所述托盤與所述離心罐固定連接，所述離心罐的頂部可拆卸安裝有罐蓋；離心罐內部設有一圈濾網，所述濾網與所述托盤固定連接，所述濾網的中間設有轉盤，所述轉盤與所述托盤轉動連接，所述轉盤上設有安置筒，所述安置筒通過單向軸承與所述轉盤轉動連接，所述安置筒內部設有安置空間，所述安置空間的一側內壁上固定設有氣缸，所述氣缸的活塞端固定連接有刮板，所述刮板貫穿所述安置筒的一側；所述安置空間的一側內壁上固定設有伺服電機，所述伺服電機控制有連接件，所述連接件遠離所述伺服電機的一端固定設有控制板，所述控制板貫穿所述安置筒的一側，所述控制板與所述轉盤滑動連接，所述轉盤上設有與所述控制板相適配的豁口，所述豁口貫穿所述托盤，所述托盤的一側設有錐形斗，所述錐形斗與所述豁口連通。
在上述技術方案中，污泥由暫存罐中輸送至反應釜，添加絮凝劑等，一定時間后先后進入離心罐和成型罐，分別進行初步脫水和干化成型；其中離心罐內部設有刮板，可避免污泥大量凝固在濾網內側，刮板的伸長量可控，可以根據污泥脫水的時間和含水量的變化，靈活調整刮板的位置，能夠以最小的能耗達到最佳的脫水效果；且在脫水完成后，刮板能輔助下料，提高各單位之間的配合，提高工作效率。
作為本發明的優選，還包括后龍門架，所述后龍門架上固定設有離心電機，所述離心電機的一端控制有旋轉軸，所述旋轉軸與所述安置筒固定連接，所述離心罐的側邊通過加強筋與所述后龍門架固定連接；所述離心罐的一側設有排水管，所述排水管貫穿所述離心罐的一側，所述罐蓋的一端固定設有排氣管，所述排氣管貫穿所述罐蓋。
在上述就似乎方案中，排水管用于連接污水處理裝置，排氣管用于連接尾氣處理裝置，污泥脫水的過程所產生的廢水和廢氣，均被集中收集處理，符合環保理念。
作為本發明的優選，還包括前龍門架，所述前龍門架上固定設有安裝板，所述安裝板的一端固定設有墊塊，所述墊塊上固定設有輸送電機，所述輸送電機的一端控制有轉動軸，所述轉動軸的一側設有送料管，所述送料管與所述轉動軸轉動連接，所述轉動軸上固定設有絞龍葉片，所述送料管遠離所述輸送電機的一端固定設有直接接頭，所述直接接頭遠離所述送料管的一端與所述罐蓋固定連接，所述直接接頭貫穿所述罐蓋。
在上述技術方案中，添加了絮凝劑初步沉淀的污泥，其中的固液分離程度較高，為了避免固形物的部分輸送造成堵塞，選用絞龍葉片進行水平輸送，輸送平穩連續，且不會產生堵塞。
作為本發明的優選，所述反應釜的兩側與所述前龍門架固定連接，所述反應釜的上端設有加藥口，所述反應釜的下端與所述送料管連通。
在上述技術方案啊中，反應釜的的位置設置在最高處，方便經沉淀后的污泥進行輸送，其中加藥口處設置有加藥機構，可根據污泥的含水量控制加藥的量。
作為本發明的優選，所述成型罐的一側固定設有連接口，所述連接口和所述錐形斗通過緩沖管連通，所述成型罐的側面通過加強筋與所述前龍門架固定連接，所述成型罐內部固定設有干化箱體，所述干化箱體內安置有燃爐，所述干化箱體的一端固定設有排煙管，所述排煙管貫穿所述干化箱體和成型罐。
在上述技術方案中，離心脫水后的污泥仍含有部分水分，采用高溫加熱的方式，將其中的殘留水分進行蒸干，達到最終徹底干化污泥的目的；其中排煙管收集并引導燃爐產生的煙氣，經處理后排放。
作為本發明的優選，所述成型罐內設有環形錘，所述環形錘分別與所述成型罐的內壁和所述干化箱體的外壁滑動連接，所述環形錘的一端固定設有連接桿，所述連接桿遠離所述環形錘的一端固定設置在橫桿上，所述橫桿的一端固定設有液壓桿，所述液壓桿由液壓缸控制，所述液壓缸固定設置在所述干化箱體的一側上。
在上述技術方案中，干化后的污泥內部為多孔結構，通過環形錘擠壓成餅，方便轉運和貯存。
作為本發明的優選，所述成型罐的下端設有開口，所述成型罐有開口的一側固設有兩個轉動板，所述轉動板鉸接在固定板上，所述固定板與所述前龍門架固定連接。
在上述技術方案中，成型罐底部的轉動板為活動板，在每次擠壓后轉動板打開，污泥餅運走后再次合上，確保成型罐中污泥的量可保證得到的污泥餅的規格保持一致，方便整齊碼放和貯存。
作為本發明的優選，所述固定板上固定設有控制電機，所述控制電機的一端控制有傳動齒輪，所述傳動齒輪的一側嚙合有驅動齒輪，所述驅動齒輪固定設置在控制軸上，所述控制軸與所述固定板轉動連接，所述控制軸與所述轉動板固定連接。
在上述技術方案中，控制電機可靈活控制轉動板，轉動板的開合過程迅速、精準，工作效率高。
作為本發明的優選，所述暫存罐位于所述成型罐的一側，所述暫存罐內部設有暫存空間，所述暫存空間的一側內壁上固定設有攪拌電機，所述攪拌電機的一端控制有轉動桿，所述轉動桿上固定設有多個攪動桿，所述暫存罐的一端連，接有輸送管道，所述輸送管道遠離所述暫存罐的一端固定在反應釜上，所述反應釜和所述暫存罐通過所述輸送管道連通，所述輸送管道中間連接有提升泵，所述提升泵固定設置在所述安裝板上。
在上述技術方案中，暫存罐內設有攪動桿，可有效避免暫存罐內污泥隨著消耗被凝固，同時也避免了暫存罐內的污泥分層造成取料不均勻，而造成各單位配合效率低的問題。
作為本發明的優選，所述轉動板遠離所述成型罐的一端設有液壓臺，所述液壓臺由液壓裝置控制，所述液壓裝置埋于地面下。
在上述技術方案中，為了避免環形錘長時間工作造成轉動板變形，在轉動板的地步設置液壓裝置控制液壓臺，在環形錘下落的時候，液壓臺在下部支撐轉動板，有利于本發明高效率的工作，并保持精準度，和提高設備整體的使用壽命。
本發明的有益效果為：本發明作為一種污水處理用高效污泥干化系統，污泥由暫存罐中輸送至反應釜，添加絮凝劑等，一定時間后先后進入離心罐和成型罐，分別進行初步脫水和干化成型；其中離心罐內部設有刮板，可避免污泥大量凝固在濾網內側，刮板的伸長量可控，可以根據污泥脫水的時間和含水量的變化，靈活調整刮板的位置，能夠以最小的能耗達到最佳的脫水效果；且在脫水完成后，刮板能輔助下料，提高各單位之間的配合，提高工作效率；在添加絮凝劑后為了避免固形物的部分輸送造成堵塞，選用絞龍葉片進行水平輸送，輸送平穩連續，且不會產生堵塞；離心脫水后的污泥仍含有部分水分，采用高溫加熱的方式，將其中的殘留水分進行蒸干，達到最終徹底干化污泥的目的，干化后的污泥內部為多孔結構，通過環形錘擠壓成餅，方便轉運和貯存；確保成型罐中污泥的量可保證得到的污泥餅的規格保持一致，方便整齊碼放和貯存；在轉動板的地步設置液壓裝置控制液壓臺，在環形錘下落的時候，由液壓臺在下部支撐轉動板，可有效避免環形錘長時間工作造成轉動板變形。
（發明人：胡麗;黎標;李峰;孫建江;周勤;胡靜;符林）
