公布日：2022.05.27

申請日：2022.02.23

分類號：C02F9/14(2006.01)I;C02F103/34(2006.01)N;C02F101/14(2006.01)N

摘要

本發明涉及廢水處理技術領域，且公開了一種用于多晶硅生產的廢水處理裝置及其使用方法，所述第一廢水儲存艙底部?jī)?nèi)壁的一側固定連接有酸堿檢測艙，本發明通過設有第一支撐支架，有利于起到固定堿性物體艙的作用，通過設有輸出端，有利于堿性原料的傳送，通過設有固定微型柱，有利于起到固定固定半圓片的作用，通過設有保護伸縮艙，有利于起到保護電動液壓柱的作用，通過設有電動液壓柱，有利于推動力的產生，通過設有微型密封體，有利于起到密封輸出端的作用，通過設有酸堿檢測艙，有利于起到檢測其第一廢水儲存艙、第二廢水儲存艙內部酸堿度的作用，通過設有酸堿性顯示屏，有利于第一廢水儲存艙、第二廢水儲存艙內部酸堿度的顯示。

權利要求書

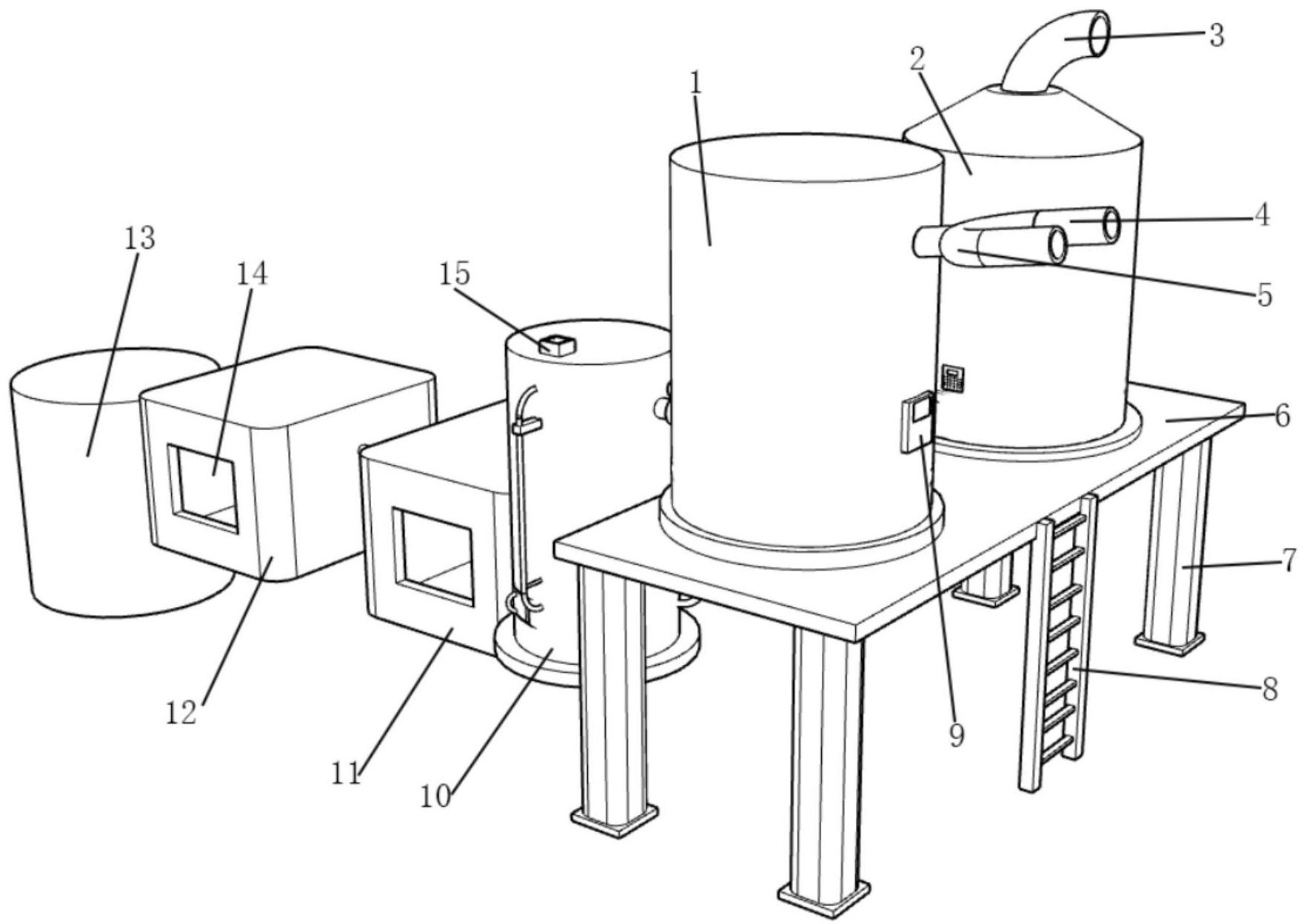

1.一種用于多晶硅生產的廢水處理裝置，包括第一廢水儲存艙（1），其特征在于：所述第一廢水儲存艙（1）的底部固定連接有支撐平面（6），所述支撐平面（6）一側的頂部固定連接有第二廢水儲存艙（2），所述第一廢水儲存艙（1）一側的內壁固定連接有第一多孔管（5），所述第一多孔管（5）的一端固定連接有雙孔入料管（4），所述第二廢水儲存艙（2）的頂部固定連接有單孔入料管（3）。

2.根據權利要求1所述的一種用于多晶硅生產的廢水處理裝置，其特征在于：所述支撐平面（6）的底部固定連接有第二支撐支架（7），所述支撐平面（6）一側的外壁固定連接有扶梯（8）。

3.根據權利要求1所述的一種用于多晶硅生產的廢水處理裝置，其特征在于：所述第一廢水儲存艙（1）一側內壁的頂部固定連接有第一支撐支架（21），所述第一支撐支架（21）的內壁固定連接有堿性物體艙（22），所述堿性物體艙（22）的底部固定連接有輸出端（32），所述堿性物體艙（22）底部的內壁固定連接有固定微型柱（30），所述固定微型柱（30）的一端固定連接有固定半圓片（29），所述固定半圓片（29）的底部固定連接有保護伸縮艙（31），所述保護伸縮艙（31）具有伸縮性，所述保護伸縮艙（31）的底部固定連接有微型密封體（34），所述保護伸縮艙（31）的內壁固定連接有電動液壓柱（33）。

4.根據權利要求1所述的一種用于多晶硅生產的廢水處理裝置，其特征在于：所述第一廢水儲存艙（1）底部?jī)?nèi)壁的一側固定連接有酸堿檢測艙（23），所述第一廢水儲存艙（1）底部外壁的一側固定連接有酸堿性顯示屏（9）。

5.根據權利要求1所述的一種用于多晶硅生產的廢水處理裝置，其特征在于：所述第一廢水儲存艙（1）底部的內壁固定連接有緩沖柱（26），所述緩沖柱（26）具有伸縮性，所述緩沖柱（26）的一端固定連接有隔離板（24），所述隔離板（24）的外壁固定連接有密封外艙（25），所述隔離板（24）底端的中部固定連接有彈性擠壓裝置（27），所述彈性擠壓裝置（27）具有伸縮性，所述第一廢水儲存艙（1）底端內壁的中部固定連接有重量檢測器（28）。

6.根據權利要求1所述的一種用于多晶硅生產的廢水處理裝置，其特征在于：所述第一廢水儲存艙（1）底部的一端固定連接有輸送管（18），所述輸送管（18）的中部貫穿固定連接有第一水泵（19），所述輸送管（18）的一端固定連接有第一沉淀艙（10），所述第一沉淀艙（10）一側的底部固定連接有連接多孔管（17），所述連接多孔管（17）的一端固定連接有第二沉淀艙（16），所述第一沉淀艙（10）兩側的外壁固定連接有第一U型管（37），所述第一U型管（37）頂部的內壁固定連接有動力保護艙（38），所述動力保護艙（38）一側內壁固定連接有傳動空心筒（51），所述傳動空心筒（51）頂部的內壁固定連接有支撐支架環（49），所述支撐支架環（49）的內壁套接有傳動扇葉桿（50），所述傳動扇葉桿（50）的一端固定連接有錐形齒輪（48），所述傳動空心筒（51）頂部一側的內壁套接有伺服電機（47），所述第一沉淀艙（10）一端的內壁固定連接有第二U型管（40），所述第二U型管（40）中部的內壁貫穿固定連接有第二水泵（39）。

7.根據權利要求6所述的一種用于多晶硅生產的廢水處理裝置，其特征在于：所述第一沉淀艙（10）底部一側的內壁套接有密封U型板（35），所述密封U型板（35）一側的外壁固定連接有門扳手（36），所述第一沉淀艙（10）底端頂部的內壁固定連接有密封半圓片（41），所述密封半圓片（41）的形狀為漏斗型，所述第一沉淀艙（10）底端中部的內壁固定連接有第一過濾網（42），所述第一沉淀艙（10）底部的內壁固定連接有第二過濾網（43），所述第一沉淀艙（10）的內壁設有水位感應裝置。

8.根據權利要求6所述的一種用于多晶硅生產的廢水處理裝置，其特征在于：所述第一沉淀艙（10）頂部的內壁固定連接有儲料艙（15），所述儲料艙（15）頂部的內壁固定連接有密封方板（44），所述密封方板（44）頂部的一側固定連接有拉伸把手（45），所述儲料艙（15）底部的內壁固定連接有伸縮空心板（46），所述伸縮空心板（46）具有伸縮性，所述伸縮空心板（46）的內壁固定連接有電動液壓柱（33）。

9.根據權利要求6所述的一種用于多晶硅生產的廢水處理裝置，其特征在于：所述連接多孔管（17）的中部固定連接有輸送管（18），所述輸送管（18）的中部貫穿固定連接有第一水泵（19），所述輸送管（18）的一端固定連接有厭氧池（11），所述厭氧池（11）一側的內壁設有觀察窗口（14），所述厭氧池（11）的一端固定連接有輸送管（18），所述輸送管（18）的一端固定連接有好氧池（12），所述好氧池（12）的一端固定連接有二次沉淀池（13），所述二次沉淀池（13）的一端固定連接有輸出管（20），所述輸出管（20）的內壁設有電磁閥。10.根據權利要求1-9任一所述的一種用于多晶硅生產的廢水處理裝置的使用方法，其特征在于，包括以下操作步驟：S1、使用時，工作人員將其料理車間的廢水接管接入到單孔入料管（3），同時將其切邊、清洗車間的廢水管接入到雙孔入料管（4）的一端，當其產生廢水時，其料理車間的廢水的廢水會通過單孔入料管（3）送入到第二廢水儲存艙（2）的內部進行儲存處理，同時切邊、清洗車間所產生的廢水會通過雙孔入料管（4）、第一多孔管（5）送入到第一廢水儲存艙（1）內部?jī)?chǔ)存起來；S2、當其車間產生的廢水進入到第一廢水儲存艙（1）、第二廢水儲存艙（2）內部時，此時廢水的重量會壓動到隔離板（24）、密封外艙（25），繼而使其彈性擠壓裝置（27）接觸到重量檢測器（28）的外壁，繼而使其重量檢測器（28）感應其第一廢水儲存艙（1）、第二廢水儲存艙（2）內部的廢水重量，繼而使其保護伸縮艙（31）內壁的電動液壓柱（33）開始通電作業，繼而使其微型密封體（34）向下移動，繼而使其堿性物體艙（22）內部的氯化鈣進入到第一廢水儲存艙（1）、第二廢水儲存艙（2）的內部，繼而使其氯化鈣與廢水中的氟化物反應生成CaF2沉淀，同時將其第一廢水儲存艙（1）內部的PH值變?yōu)?.5-8.5之間，且使其第二廢水儲存艙（2）內部的ph值調節為7-8.5之間，同時工作人員可以通過酸堿性顯示屏（9）實時觀察其第一廢水儲存艙（1）、第二廢水儲存艙（2）內部PH值的變化情況；S3、反應30-45min之后第一廢水儲存艙（1）、第二廢水儲存艙（2）內部的廢水會通過輸送管（18）、第一水泵（19）的傳動，繼而使其送入到第一沉淀艙（10）、第二沉淀艙（16）的內部，同時通過第一沉淀艙（10）、第二沉淀艙（16）內部的水位感應裝置，繼而感應其第一沉淀艙（10）、第二沉淀艙（16）內部廢水的含量，同時伸縮空心板（46）內部的電動液壓柱（33）開始工作，繼而使其伸縮空心板（46）進行一定程度的收縮，使其儲料艙（15）內部的混凝劑加入到第一沉淀艙（10）、第二沉淀艙（16）的內部，將其第一沉淀艙（10）、第二沉淀艙（16）內部的雜質進行吸附處理，同時第二U型管（40）中部的第二水泵（39）開始工作，繼而使其第一沉淀艙（10）、第二沉淀艙（16）底部的廢水進行循環傳動，同時伺服電機（47）開始工作，通過錐形齒輪（48）的傳動，繼而帶動其傳動扇葉桿（50）進行轉動，繼而產生一定的吸附力，繼而廢水通過第一U型管（37）進行循環傳動，同時傳動扇葉桿（50）工作一定時間后，此時伺服電機（47）停止做工，繼而使其第一U型管（37）內壁的廢水進行虹作用，且第一U型管（37）內部的廢水的吸附力是小于第二U型管（40）的，繼而使其第一沉淀艙（10）、第二沉淀艙（16）中的雜質停留在第一過濾網（42）、第二過濾網（43）的表面，同時使其廢水的循環不受到影響；S4、沉淀一定時間之后，此時第一沉淀艙（10）、第二沉淀艙（16）內部的廢水會通過連接多孔管（17）、輸送管（18）的傳送依次送入到厭氧池（11）、好氧池（12）、二次沉淀池（13）的內部，繼而依次進行雜質以及有害物的消除處理。

發明內容

為了克服現有技術的上述缺陷，本發明提供一種用于多晶硅生產的廢水處理裝置及其使用方法，以解決上述背景技術中存在的問題。

本發明提供如下技術方案：一種用于多晶硅生產的廢水處理裝置，包括第一廢水儲存艙，所述第一廢水儲存艙的底部固定連接有支撐平面，所述支撐平面一側的頂部固定連接有第二廢水儲存艙，所述第一廢水儲存艙一側的內壁固定連接有第一多孔管，所述第一多孔管的一端固定連接有雙孔入料管，所述第二廢水儲存艙的頂部固定連接有單孔入料管。

其中，所述支撐平面的底部固定連接有第二支撐支架，所述支撐平面一側的外壁固定連接有扶梯。

其中，所述第一廢水儲存艙一側內壁的頂部固定連接有第一支撐支架，所述第一支撐支架的內壁固定連接有堿性物體艙，所述堿性物體艙的底部固定連接有輸出端，所述堿性物體艙底部的內壁固定連接有固定微型柱，所述固定微型柱的一端固定連接有固定半圓片，所述固定半圓片的底部固定連接有保護伸縮艙，所述保護伸縮艙具有伸縮性，所述保護伸縮艙的底部固定連接有微型密封體，所述保護伸縮艙的內壁固定連接有電動液壓柱。

其中，所述第一廢水儲存艙底部?jī)?nèi)壁的一側固定連接有酸堿檢測艙，所述第一廢水儲存艙底部外壁的一側固定連接有酸堿性顯示屏。

其中，所述第一廢水儲存艙底部的內壁固定連接有緩沖柱，所述緩沖柱具有伸縮性，所述緩沖柱的一端固定連接有隔離板，所述隔離板的外壁固定連接有密封外艙，所述隔離板底端的中部固定連接有彈性擠壓裝置，所述彈性擠壓裝置具有伸縮性，所述第一廢水儲存艙底端內壁的中部固定連接有重量檢測器。

其中，所述第一廢水儲存艙底部的一端固定連接有輸送管，所述輸送管的中部貫穿固定連接有第一水泵，所述輸送管的一端固定連接有第一沉淀艙，所述第一沉淀艙一側的底部固定連接有連接多孔管，所述連接多孔管的一端固定連接有第二沉淀艙，所述第一沉淀艙兩側的外壁固定連接有第一U型管，所述第一U型管頂部的內壁固定連接有動力保護艙，所述動力保護艙一側內壁固定連接有傳動空心筒，所述傳動空心筒頂部的內壁固定連接有支撐支架環，所述支撐支架環的內壁套接有傳動扇葉桿，所述傳動扇葉桿的一端固定連接有錐形齒輪，所述傳動空心筒頂部一側的內壁套接有伺服電機，所述第一沉淀艙一端的內壁固定連接有第二U型管，所述第二U型管中部的內壁貫穿固定連接有第二水泵。

其中，所述第一沉淀艙底部一側的內壁套接有密封U型板，所述密封U型板一側的外壁固定連接有門扳手，所述第一沉淀艙底端頂部的內壁固定連接有密封半圓片，所述密封半圓片的形狀為漏斗型，所述第一沉淀艙底端中部的內壁固定連接有第一過濾網，所述第一沉淀艙底部的內壁固定連接有第二過濾網，所述第一沉淀艙的內壁設有水位感應裝置。

其中，所述第一沉淀艙頂部的內壁固定連接有儲料艙，所述儲料艙頂部的內壁固定連接有密封方板，所述密封方板頂部的一側固定連接有拉伸把手，所述儲料艙底部的內壁固定連接有伸縮空心板，所述伸縮空心板具有伸縮性，所述伸縮空心板的內壁固定連接有電動液壓柱。

其中，所述連接多孔管的中部固定連接有輸送管，所述輸送管的中部貫穿固定連接有第一水泵，所述輸送管的一端固定連接有厭氧池，所述厭氧池一側的內壁設有觀察窗口，所述厭氧池的一端固定連接有輸送管，所述輸送管的一端固定連接有好氧池，所述好氧池的一端固定連接有二次沉淀池，所述二次沉淀池的一端固定連接有輸出管，所述輸出管的內壁設有電磁閥。

本發明的技術效果和優點：1、本發明通過設有第一廢水儲存艙，有利于起到儲存料理車間廢水的作用，通過設有第二廢水儲存艙，有利于起到儲存切邊、清洗車間廢水的作用，通過設有第一多孔管、雙孔入料管、單孔入料管，有利于廢水的傳動，通過設有支撐平面，有利于起到固定連接有第一廢水儲存艙、第二廢水儲存艙的作用，通過設有第二支撐支架，有利于起到固定支撐平面的作用，通過設有扶梯，有利于工作人員進行上下移動；2、本發明通過設有第一支撐支架，有利于起到固定堿性物體艙的作用，通過設有輸出端，有利于堿性原料的傳送，通過設有固定微型柱，有利于起到固定固定半圓片的作用，通過設有保護伸縮艙，有利于起到保護電動液壓柱的作用，通過設有電動液壓柱，有利于推動力的產生，通過設有微型密封體，有利于起到密封輸出端的作用，通過設有酸堿檢測艙，有利于起到檢測其第一廢水儲存艙、第二廢水儲存艙內部酸堿度的作用，通過設有酸堿性顯示屏，有利于第一廢水儲存艙、第二廢水儲存艙內部酸堿度的顯示；3、本發明通過設有緩沖柱，有利于起到支撐保護隔離板的作用，通過設有隔離板、密封外艙，有利于起到密封保護第一廢水儲存艙、第二廢水儲存艙的作用，通過設有彈性擠壓裝置、重量檢測器，有利于起到感應第一廢水儲存艙、第二廢水儲存艙內部液體重量的作用，通過設有第一沉淀艙、第二沉淀艙，有利于廢水中雜質的沉淀與吸附，通過設有第二U型管、第二水泵，有利于廢水的傳動，通過設有第一U型管，有利于廢水進行虹吸傳動，通過設有動力保護艙、傳動空心筒，有利于虹吸裝置的固定，通過設有伺服電機，有利于轉動力的產生，通過設有錐形齒輪，有利于轉動力的傳動，通過設有傳動扇葉桿，有利于吸力的產生，通過設有密封半圓片，有利于吸附雜質可以滑動進入到第一過濾網的表面，通過設有第一過濾網，有利于大顆粒雜質的過濾，通過設有第二過濾網，有利于小顆粒雜質的過濾。

（發明人：周小平;周曦;劉強）
