公布日：2022.05.17

申請日：2022.02.15

分類號：C02F1/02(2006.01)I

摘要

本發明公開了一種高活生物廢水滅活處理系統，包括:污水蓄水池，所述污水蓄水池用于接收從生產過程中產生的活毒廢水；暫存罐，所述暫存罐通過隔膜泵與所述污水蓄水池連通；滅活罐，至少一個所述滅活罐通過磁力泵與所述暫存罐連通；過熱蒸汽管，所述過熱蒸汽管用于將過熱蒸汽通入到滅活罐的底部。本系統主要通過間歇方式來運行，當污水蓄水池中的生物廢水通過管道進入暫存罐后，再通過滅活罐來滅活，這種運行方式便于節能，系統運行可靠性高。

權利要求書

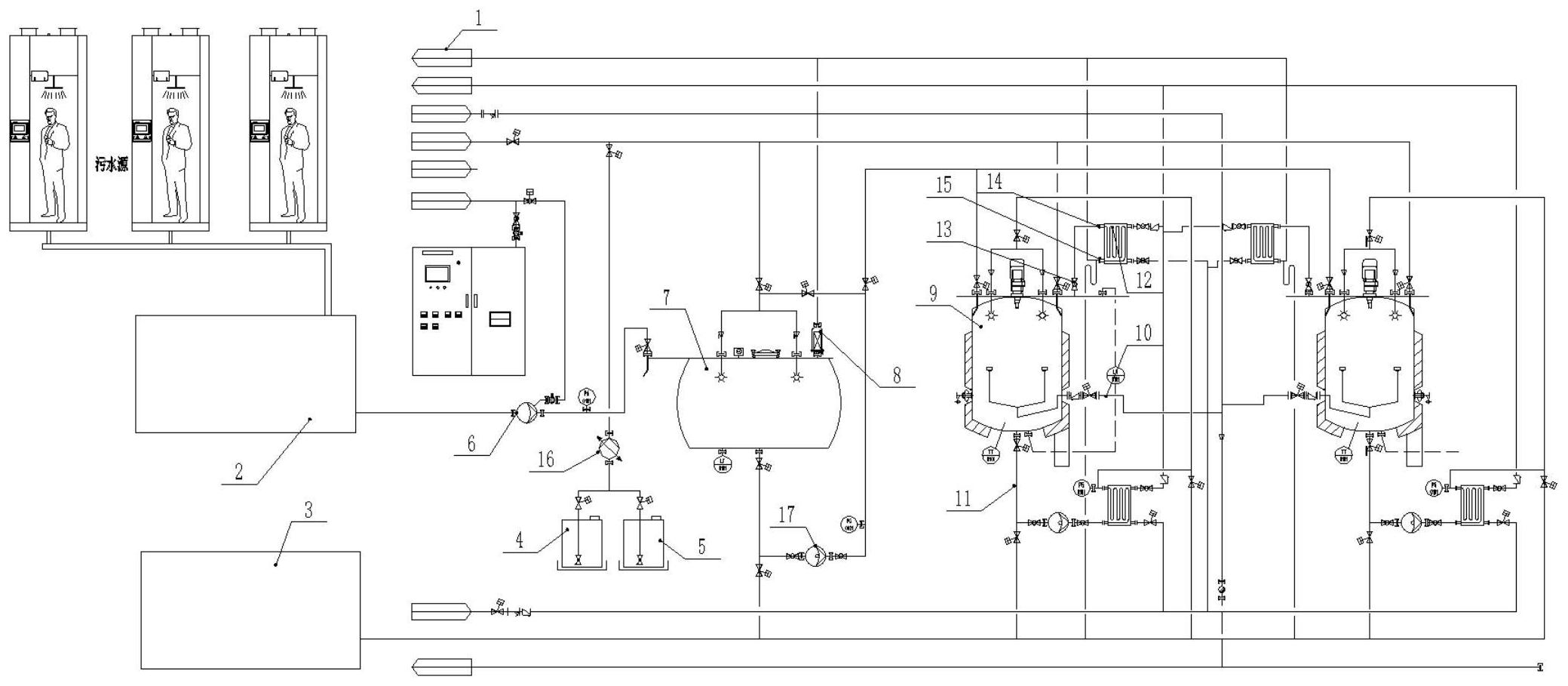

1.一種高活生物廢水滅活處理系統，其特征在于，包括:污水蓄水池(2)，所述污水蓄水池(2)用于接收從生產過程中產生的活毒廢水；暫存罐(7)，所述暫存罐(7)通過隔膜泵(6)與所述污水蓄水池(2)連通；滅活罐(9)，至少一個所述滅活罐(9)通過磁力泵(17)與所述暫存罐(7)連通；過熱蒸汽管(10)，所述過熱蒸汽管(10)用于將過熱蒸汽通入到滅活罐(9)的底部。

2.根據權利要求1所述的一種高活生物廢水滅活處理系統，其特征在于，所述暫存罐(7)上安裝有呼吸器(8)，所述呼吸器(8)與活性炭尾氣處理器(1)連通。

3.根據權利要求1所述的一種高活生物廢水滅活處理系統，其特征在于，所述滅活罐(9)的頂部設有蒸汽出口(15)閥(13)，所述蒸汽出口(15)閥(13)與換熱器(12)的蒸汽進口(14)連接，換熱器(12)的蒸汽出口(15)與活性炭尾氣處理器(1)連通；所述換熱器(12)中通有冷卻水。

4.根據權利要求1所述的一種高活生物廢水滅活處理系統，其特征在于，還包括酸液桶(4)、堿液桶(5)和計量泵(16)，所述滅活罐(9)的頂部設有進水管，所述計量泵(16)用于將酸液桶(4)或堿液桶(5)內的相應液體通過進水管抽入到滅活罐(9)內。

5.根據權利要求1所述的一種高活生物廢水滅活處理系統，其特征在于，所述滅活罐(9)的底部設有排液管(11)，用于將滅活罐(9)內的液體排出到廢水池(3)。

發明內容

本發明的目的在于提供一種高活生物廢水滅活處理系統，以期解決背景技術中存在的技術問題。

為了實現上述目的，本發明采用以下技術方案：

一種高活生物廢水滅活處理系統，包括:

污水蓄水池，所述污水蓄水池用于接收從生產過程中產生的活毒廢水；

暫存罐，所述暫存罐通過隔膜泵與所述污水蓄水池連通；

滅活罐，至少一個所述滅活罐通過磁力泵與所述暫存罐連通；

過熱蒸汽管，所述過熱蒸汽管用于將過熱蒸汽通入到滅活罐的底部。

在一些實施例中，所述暫存罐上安裝有呼吸器，所述呼吸器與活性炭尾氣處理器連通。

在一些實施例中，所述滅活罐的頂部設有蒸汽出口閥，所述蒸汽出口閥與換熱器的蒸汽進口連接，換熱器的蒸汽出口與活性炭尾氣處理器連通；所述換熱器中通有冷卻水。

在一些實施例中，還包括酸液桶、堿液桶和計量泵，所述滅活罐的頂部設有進水管，所述計量泵用于將酸液桶或堿液桶內的相應液體通過進水管抽入到滅活罐內。

在一些實施例中，所述滅活罐的底部設有排液管，用于將滅活罐內的液體排出到廢水池。

（發明人：崔靜濤;馮澤旭）
