公布日：2022.06.28
申請日：2020.12.24
分類號：C02F1/46(2006.01)I;C02F1/72(2006.01)I;C02F9/14(2006.01)I;B01J23/889(2006.01)I;B01J35/00(2006.01)I;C02F103/34(2006.01)N
摘要
本發明涉及廢水處理領域，公開了一種用于處理廢水的電化學催化氧化裝置，其包括殼體。殼體兩側設置有兩電極。殼體底部設置有布水區、曝氣區和反洗區，殼體上方設置有出水區；在出水區和布水區之間的殼體內部填充有催化劑。氣洗區的氣洗法蘭和儲氣罐連接。通過配水管將用于容納預處理后廢水的配水槽連接與布水區的進水法蘭連接。本發明還公開了一種包含上述電化學催化氧化裝置的系統以及該系統的使用方法。本發明通過三維電極催化池提料技術、洗料技術、均勻布水布?xì)饧夹g(shù)、實現催化氧化法連續處理廢水，運行過程中無需外加化學試劑，不產生二次污染，運行中僅僅消耗電能，運行成本低，同時也克服現有技術中催化劑由于被污物附著容易失效的缺陷。
權利要求書
1.一種用于處理廢水的電化學催化氧化裝置，其特征在于：包括殼體、配水槽、配水管、儲氣罐、電極陽極和電極陰極；所述配水槽位于殼體頂部；所述電極陽極和電極陰極設置于殼體兩側，并分別與電源連接；所述殼體底部設置有布水區、曝氣區和反洗區，殼體上方設置有出水區；在出水區和布水區之間的殼體內部填充有催化劑；所述反洗區包括氣洗法蘭、氣洗管組和排空法蘭，布水區包括進水法蘭和布水管組；所述氣洗法蘭、排空法蘭和進水法蘭設置于殼體上，所述氣洗管組和布水管組上分別設有若干出氣孔和出水孔；所述氣洗法蘭出氣端和進水法蘭的出水端分別與氣洗管組和布水管組連接，氣洗法蘭進氣端和進水法蘭的進水端分別與三通閥和儲氣罐連接；所述三通閥分別與配水管和自來水管連接；所述配水管與用于容納預處理后廢水的配水槽連接。
2.根據權利要求1所述的用于處理廢水的電化學催化氧化裝置，其特征在于：所述電極陽極采用石墨碳板，電極陰極采用不銹鋼板。
3.根據權利要求1所述的用于處理廢水的電化學催化氧化裝置，其特征在于：所述催化劑包括如下重量分?jǐn)?shù)的組分：30-35份的活性炭，8-15份的粘接劑，12-18份鐵的氧化物，18-22份銅的氧化物，4-7份錳的氧化物，2-4份鋅的氧化物，3-5份鋯的氧化物，4-5份鈰的氧化物，4-7份鈦的氧化物。
4.根據權利要求1所述的用于處理廢水的電化學催化氧化裝置，其特征在于：還包括鼓風機，所述曝氣區包括若干曝氣組件，所述曝氣組件包括設置于殼體上的曝氣法蘭、豎向設置的曝氣連接管和由若干根設有若干出氣孔的水平管道組成的曝氣管網；所述曝氣法蘭設置于殼體上端，曝氣管網設置于殼體底部，所述曝氣連接管的一端與曝氣法蘭的出氣端連接，另一端與曝氣管網的進氣口連接；所述曝氣法蘭的進氣端與鼓風機連接；所述出水區包括用于收集催化氧化后廢水的集水管和與集水管連接并設置于殼體上的出水法蘭；所述集水管上設置有若干進水孔。
5.根據權利要求1所述的用于處理廢水的電化學催化氧化裝置，其特征在于：所述氣洗管組包括一根豎向設置的氣洗連接管和由若干根水平管道組成的氣洗管網；所述排空閥設置于殼體下端，所述氣洗法蘭設置于殼體上端，氣洗管網設置于殼體底部；氣洗連接管一端與氣洗法蘭的出氣端連接，另一端與氣洗管網的進氣口連接。
6.根據權利要求1所述的用于處理廢水的電化學催化氧化裝置，其特征在于：所述進水法蘭設置于殼體的下端；殼體上端還設置有用于排出活性劑泡沫或者用于溢流的泡沫法蘭。
7.一種用于處理廢水的電化學催化氧化系統，其特征在于：包括通過管道依次連接的中和池、混凝反應池、第一沉淀池、電化學催化氧化裝置、厭氧好氧組合裝置和第二沉淀池；所述電化學催化氧化裝置為權利要求1至6任一項所述的用于處理廢水的電化學催化氧化裝置。
8.根據權利要求7所述的用于處理廢水的電化學催化氧化系統，其特征在于：所述中和池上設置有與廢水管連接進入的進水口和用于實時監測水中PH值的PH探頭；所述第一沉淀池的上端與電化學催化氧化裝置的配水槽連接。
9.一種用于處理廢水的電化學催化氧化方法，其特征在于：采用權利要求7或8所述的用于處理廢水的電化學催化氧化系統，其步驟如下：S1、將高濃度制藥廢水通過提升泵定量提升進入中和池中，通過PH探頭實時監控廢水PH值并通過信息反饋控制加藥泵調節廢水PH為中性；S2、將經過PH調整后的廢水自流進入混凝反應池，通過投加PAC、PAM混凝劑去除廢水中的SS，廢水進入第一沉淀池，進行泥水分離；S3、經過預處理后的廢水送入電化學催化氧化裝置的配水槽中進行催化氧化；S4、經過電化學催化氧化裝置處理后的高濃度制藥廢水進入后續的厭氧好氧組合裝置，經過綜合處理后廢水進入第二沉淀池中沉淀，上清液達標排放。10.根據權利要求9所述的用于處理廢水的電化學催化氧化方法，其特征在于：所述步驟S3催化氧化中，催化劑填充量為電化學催化氧化裝置總?cè)莘e的60％-70％，電極所施加的脈沖直流電壓為50-80V，曝氣量為0.1-0.3m3/min；廢水在電化學催化氧化裝置內停留時間25-35min，廢水從電化學催化氧化裝置殼體底部進入，均勻布水緩慢上升與催化劑接觸，并利用曝氣在通電的情況下產生羥基自由基將廢水中的有機物進行氧化，廢水流經催化劑反應后從頂部收水。
發明內容
本發明的目的在于提供一種用于處理廢水的電化學催化氧化裝置、系統及方法，本發明通過三維電極催化池提料技術、洗料技術、均勻布水布?xì)饧夹g(shù)、實現催化氧化法連續處理高濃度制藥廢水，運行過程中無需外加化學試劑，不產生二次污染，運行中僅僅消耗電能，運行成本低，同時也克服現有技術中催化劑由于被污物附著容易失效的缺陷。
為實現上述目的，本發明采用以下技術方案：

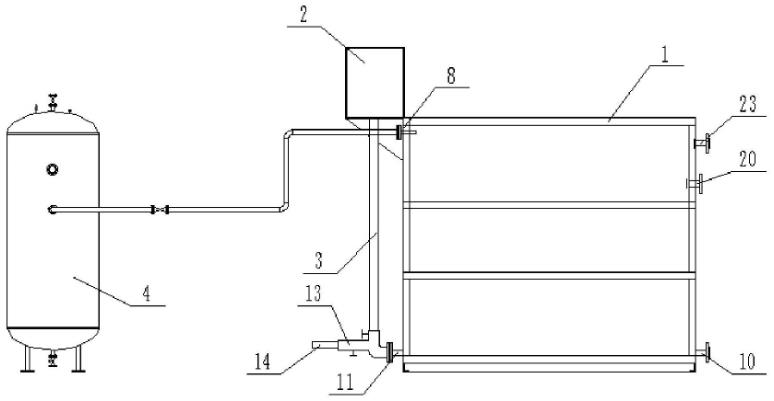

本發明公開了一種用于處理廢水的電化學催化氧化裝置，其包括殼體、配水槽、配水管、儲氣罐、電極陽極和電極陰極。所述配水槽位于殼體頂部。所述電極陽極和電極陰極設置于殼體兩側，并分別與電源連接。所述殼體底部設置有布水區、曝氣區和反洗區，殼體上方設置有出水區；在出水區和布水區之間的殼體內部填充有催化劑。所述反洗區包括氣洗法蘭、氣洗管組和排空法蘭，布水區包括進水法蘭和布水管組。所述氣洗法蘭、排空法蘭和進水法蘭設置于殼體上，所述氣洗管組和布水管組上分別設有若干出氣孔和出水孔。所述氣洗法蘭出氣端和進水法蘭的出水端分別與氣洗管組和布水管組連接，氣洗法蘭進氣端和進水法蘭的進水端分別與三通閥和儲氣罐連接；所述三通閥分別與配水管和自來水管連接；所述配水管與用于容納預處理后廢水的配水槽連接。
進一步地，所述電極陽極采用石墨碳板，電極陰極采用不銹鋼板。
進一步地，所述催化劑包括如下重量分?jǐn)?shù)的組分：30-35份的活性炭，8-15份的粘接劑，12-18份鐵的氧化物，18-22份銅的氧化物，4-7份錳的氧化物，2-4份鋅的氧化物，3-5份鋯的氧化物，4-5份鈰的氧化物，4-7份鈦的氧化物。
進一步地，還包括鼓風機，所述曝氣區包括若干曝氣組件，所述曝氣組件包括設置于殼體上的曝氣法蘭、豎向設置的曝氣連接管和由若干根設有若干出氣孔的水平管道組成的曝氣管網；所述曝氣法蘭設置于殼體上端，曝氣管網設置于殼體底部，所述曝氣連接管的一端與曝氣法蘭的出氣端連接，另一端與曝氣管網的進氣口連接；所述曝氣法蘭的進氣端與鼓風機連接；所述出水區包括用于收集催化氧化后廢水的集水管和與集水管連接并設置于殼體上的出水法蘭；所述集水管上設置有若干進水孔。
進一步地，所述氣洗管組包括一根豎向設置的氣洗連接管和由若干根水平管道組成的氣洗管網；所述排空閥設置于殼體下端，所述氣洗法蘭設置于殼體上端，氣洗管網設置于殼體底部，氣洗連接管一端與氣洗法蘭的出氣端連接，另一端與氣洗管網的進氣口連接。
進一步地，所述進水法蘭設置于殼體的下端；殼體上端還設置有用于排出活性劑泡沫或者用于溢流的泡沫法蘭。
本發明還公開了一種用于處理廢水的電化學催化氧化系統，其包括通過管道依次連接的中和池、混凝反應池、第一沉淀池、電化學催化氧化裝置、厭氧好氧組合裝置和第二沉淀池；所述電化學催化氧化裝置為上述用于處理廢水的電化學催化氧化裝置。
進一步地，所述中和池上設置有與廢水管連接進入的進水口和用于實時監測水中PH值的PH探頭；所述第一沉淀池的上端與電化學催化氧化裝置的配水槽連接。
本發明還公開了一種用于處理廢水的電化學催化氧化方法，其采用上述用于處理廢水的電化學催化氧化系統，其步驟如下：
S1、將高濃度制藥廢水通過提升泵定量提升進入中和池中，通過PH探頭實時監控廢水PH值并通過信息反饋控制加藥泵調節廢水PH為中性。
S2、將經過PH調整后的廢水自流進入混凝反應池，通過投加PAC、PAM混凝劑去除廢水中的SS，廢水進入第一沉淀池，進行泥水分離。
S3、經過預處理后的廢水送入電化學催化氧化裝置的配水槽中進行催化氧化。
S4、經過電化學催化氧化裝置處理后的高濃度制藥廢水進入后續的厭氧好氧組合裝置，經過綜合處理后廢水進入第二沉淀池中沉淀，上清液達標排放。
進一步地，所述步驟S3催化氧化中，催化劑填充量為電化學催化氧化裝置總?cè)莘e的60％-70％，電極所施加的脈沖直流電壓為50-80V，曝氣量為0.1-0.3m3/min；廢水在電化學催化氧化裝置內停留時間25-35min，廢水從電化學催化氧化裝置殼體底部進入，均勻布水緩慢上升與催化劑接觸，并利用曝氣在通電的情況下產生羥基自由基將廢水中的有機物進行氧化，廢水流經催化劑反應后從頂部收水。
本發明的有益之處為：
1、本發明的電化學催化氧化裝置配套儲氣罐，用于儲存壓縮空氣進行反洗，反洗時利用儲氣罐內壓縮空氣瞬間釋放，利用壓縮較大的氣壓及瞬時釋放的大量空氣使催化劑膨脹流化，再輔助自來水沖洗，可將運行過程中產生的污染物洗凈。傳統催化氧化裝置反洗系統采用普通鼓風機及反洗水泵進行汽水聯合反洗，但因普通鼓風機產生的空氣壓力較小，反洗氣量不足，往往造成反洗不徹底。
2、本發明的電化學催化氧化裝置配套配水槽，配水槽位于電化學催化氧化裝置頂部，配水槽與布水管組連接，通過配水槽及布水管實現均勻布水。同時增設配水槽后可以解決因止回閥等故障造成電化學高級氧化通電運行過程中廢水通過進水管道回流至調節池，造成設備損壞。
3、本發明提供的催化劑，制備成本低廉，機械強度較高，對比傳統催化劑，其對高濃度制藥廢水的處理效率得到大幅度的提升。
4、本發明在處理廢水的電化學催化氧化方法中，廢水首先經過PH調整，混凝沉淀后進入電化學催化氧化裝置，更能發揮電化學催化氧化裝置對高濃度制藥廢水的處理效果，電化學催化氧化裝置運行過程中無需外加化學試劑，不產生二次污染，運行中僅僅消耗電能，運行成本低。
（發明人：陳燕貴）
