公布日：2022.07.15
申請日：2022.04.25
分類號：C02F9/14(2006.01)I;C02F103/20(2006.01)N;C02F101/30(2006.01)N
摘要
本發明涉及廢水處理技術領域，且公開了一種短程硝化反硝化一體化養殖廢水處理設備，包括機體和厭氧池，所述厭氧池設置于機體的內部中心，所述機體的內部開設有一級缺氧池，所述機體的內部開設有一級好氧池，所述機體的內部肯定有二級缺氧池，所述機體的內部開設有二級好氧池。本發明通過設置一體化的厭氧和兩級AO反應池，共用一個反應器基礎，建設周期短且降低建設投資成本，各反應段銜接緊密，促進反應效果，增加系統反應的穩定性，通過設置環形一體化反應池，促進水流沿池壁環形流動，降低水流與池壁間的阻力和水流對池壁的沖擊力，降低池體因承受水流沖擊力和水壓而破壞漏水的風險。
權利要求書

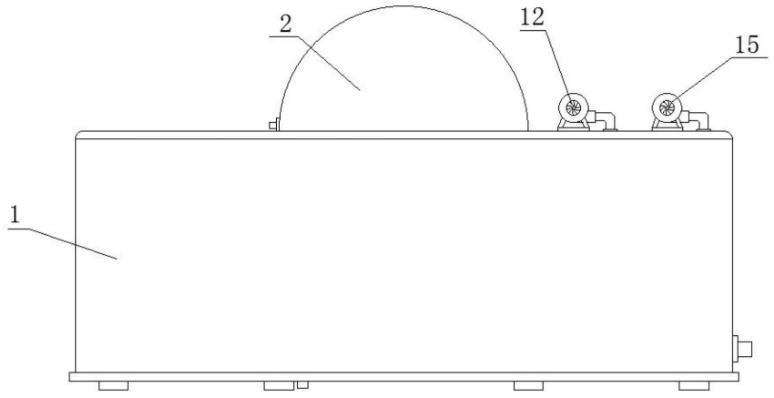

1.一種短程硝化反硝化一體化養殖廢水處理設備，包括機體（1）和厭氧池（2），其特征在于：所述厭氧池（2）設置于機體（1）的內部中心，所述機體（1）的內部開設有一級缺氧池（3），所述機體（1）的內部開設有一級好氧池（4），所述機體（1）的內部肯定有二級缺氧池（5），所述機體（1）的內部開設有二級好氧池（6），所述厭氧池（2）的內部底部設置有布水系統（8），所述厭氧池（2）的底部開設有進水口（7），所述進水口（7）通過連接管道與布水系統（8）相連通，所述厭氧池（2）的內部上端設置有沼氣凈化裝置（9）。
2.根據權利要求1所述的一種短程硝化反硝化一體化養殖廢水處理設備，其特征在于：所述厭氧池（2）的內部右壁上端開設有出水口（10），所述出水口（10）與一級缺氧池（3）相通，所述一級缺氧池（3）設置于厭氧池（2）的外壁正面。
3.根據權利要求1所述的一種短程硝化反硝化一體化養殖廢水處理設備，其特征在于：所述一級缺氧池（3）的內部固定安裝有第一固定架，所述第一固定架的下端固定安裝有第一潛水?dāng)嚢铏C(jī)（11），所述一級缺氧池（3）的后端開設有出水口二，所述出水口二與所述一級好氧池（4）相通，所述一級好氧池（4）設置于厭氧池（2）的外壁背面。
4.根據權利要求1所述的一種短程硝化反硝化一體化養殖廢水處理設備，其特征在于：所述一級好氧池（4）的上表面固定安裝有第一鼓風機（12），所述一級好氧池（4）的內部底部固定安裝有第一出氣管（13），所述第一鼓風機（12）通過輸送管一與第一出氣管（13）連接。
5.根據權利要求1所述的一種短程硝化反硝化一體化養殖廢水處理設備，其特征在于：所述一級好氧池（4）側壁開設有出水口二，所述出水口二與所述二級缺氧池（5）相通。
6.根據權利要求1所述的一種短程硝化反硝化一體化養殖廢水處理設備，其特征在于：所述二級缺氧池（5）的內部固定安裝有第二固定架，所述第二固定架的下端固定安裝有第二潛水?dāng)嚢铏C(jī)（14）。
7.根據權利要求1所述的一種短程硝化反硝化一體化養殖廢水處理設備，其特征在于：所述二級缺氧池（5）的后壁開設有出水口三，所述出水口三與所述二級好氧池（6）相通，所述二級好氧池（6）的上表面固定安裝有第二鼓風機（15），所述二級好氧池（6）的內部底部固定安裝有第二出氣管（16），所述第二鼓風機（15）通過輸送管二與第二出氣管（16）連接。
8.根據權利要求1所述的一種短程硝化反硝化一體化養殖廢水處理設備，其特征在于：所述二級缺氧池（5）設置于一級缺氧池（3）的外壁正面，所述二級好氧池（6）設置于一級好氧池（4）的外壁背面，所述二級好氧池（6）的側壁開設有排水口（17）。
發明內容
本發明的目的在于提供了一種短程硝化反硝化一體化養殖廢水處理設備，達到工藝安裝簡單，能有效降低污染物的出水指標、節省場區用地和降低廢水處理整體成本的目的。
為實現上述目的，本發明提供如下技術方案：一種短程硝化反硝化一體化養殖廢水處理設備，包括機體和厭氧池，所述厭氧池設置于機體的內部中心，所述機體的內部開設有一級缺氧池，所述機體的內部開設有一級好氧池，所述機體的內部肯定有二級缺氧池，所述機體的內部開設有二級好氧池，所述厭氧池的內部底部設置有布水系統，所述厭氧池的底部開設有進水口，所述進水口通過連接管道與布水系統相連通，所述厭氧池的內部上端設置有沼氣凈化裝置。
優選的，所述厭氧池的內部右壁上端開設有出水口，所述出水口與一級缺氧池相通，所述一級缺氧池設置于厭氧池的外壁正面。
優選的，所述一級缺氧池的內部固定安裝有第一固定架，所述第一固定架的下端固定安裝有第一潛水?dāng)嚢铏C(jī)，所述一級缺氧池的后端開設有出水口二，所述出水口二與所述一級好氧池相通，所述一級好氧池設置于厭氧池的外壁背面。
優選的，所述一級好氧池的上表面固定安裝有第一鼓風機，所述一級好氧池的內部底部固定安裝有第一出氣管，所述第一鼓風機通過輸送管一與第一出氣管連接。
優選的，所述一級好氧池側壁開設有出水口二，所述出水口二與所述二級缺氧池相通。
優選的，所述二級缺氧池的內部固定安裝有第二固定架，所述第二固定架的下端固定安裝有第二潛水?dāng)嚢铏C(jī)。
優選的，所述二級缺氧池的后壁開設有出水口三，所述出水口三與所述二級好氧池相通，所述二級好氧池的上表面固定安裝有第二鼓風機，所述二級好氧池的內部底部固定安裝有第二出氣管，所述第二鼓風機通過輸送管二與第二出氣管連接。
優選的，所述二級缺氧池設置于一級缺氧池的外壁正面，所述二級好氧池設置于一級好氧池的外壁背面，所述二級好氧池的側壁開設有排水口。
本發明提供了一種短程硝化反硝化一體化養殖廢水處理設備。具備以下有益效果：（1）、本發明通過養殖廢水經過前端固液分離處理之后，去除大部分的糞渣和COD，廢水泵入到厭氧池后從底部的布水系統緩慢上升由出水堰流入缺氧池，缺氧池在潛水?dāng)嚢铏C(jī)的輔助下沿環形流至出水口，實現廢水在反應池的充分反應，有效降解有機物，進入好氧池的廢水由鼓風系統提供氧氣進行硝化反應，降解有機物，通過設置一體化的厭氧和兩級AO反應池，共用一個反應器基礎，建設周期短且降低建設投資成本，各反應段銜接緊密，促進反應效果，增加系統反應的穩定性。
（2）、本發明通過設置環形一體化反應池，促進水流沿池壁環形流動，降低水流與池壁間的阻力和水流對池壁的沖擊力，降低池體因承受水流沖擊力和水壓而破壞漏水的風險，通過設置環形一體化AO反應池，促進水流沿池壁環形流動，促進廢水在反應池內的充分反應，有效降解有機物，降低工藝技術上出現短流的風險。
（發明人：方云波;班煒熒）
