公布日：2022.06.17
申請日：2022.03.11
分類號：C02F9/10(2006.01)I;C02F11/13(2019.01)I
摘要
本發明公開了一種農業用污水處理環保設備，包括分離桶主體，所述分離桶主體的上方安裝有桶蓋，且桶蓋的中心處開設有灌水口，所述分離桶主體的前側下方開設有出水口，所述分離桶主體的底部設置有底座，所述分離桶主體的內部上方設置有分離機構，所述分離桶主體的左側方設置有排泥機構，所述分離桶主體的底部設置有蓄能機構，通過設置在分離桶主體的內部設置有分離機構，便于用戶及時的取用，同時能夠利用污水落下的重力帶動攪動板轉動，從而利用離心力加速污水中污泥的分離，同時在儲存?zhèn)}內絮凝劑的配合作用下進一步加快污泥與水體的分離，最終并使得污泥沉淀至隔板表面，完成對污水中水與泥快速簡單有效的環保處理。
權利要求書

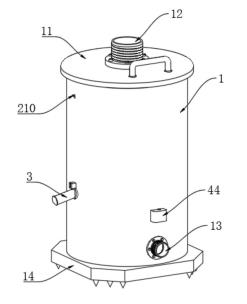

1.一種農業用污水處理環保設備，包括分離桶主體(1)，其特征在于：所述分離桶主體(1)的上方安裝有桶蓋(11)，且桶蓋(11)的中心處開設有灌水口(12)，所述分離桶主體(1)的前側下方開設有出水口(13)，所述分離桶主體(1)的底部設置有底座(14)，所述分離桶主體(1)的內部上方設置有分離機構(2)，所述分離桶主體(1)的左側方設置有排泥機構(3)，所述分離桶主體(1)的底部設置有蓄能機構(4)；所述分離機構(2)包括渦輪(21)、攪動板(22)、隔板(23)、轉軸(24)、浮漂觸片(25)、電控閥門(26)、導流板(27)、推桿(28)、儲存?zhèn)}(29)、翹板(210)、推板(211)、過濾板(212)，所述分離桶主體(1)的內部中心位置設置有渦輪(21)，且渦輪(21)的底部固定連接有轉軸(24)，所述渦輪(21)通過轉軸(24)轉動連接于分離桶主體(1)的底部，所述渦輪(21)的下方固定連接有攪動板(22)，所述攪動板(22)的下方安裝有隔板(23)，所述隔板(23)的下方安裝有過濾板(212)，所述隔板(23)的表面均勻安裝有電控閥門(26)，所述渦輪(21)的上方設置有導流板(27)，所述導流板(27)對稱轉動連接于分離桶主體(1)的內壁，所述導流板(27)的左右兩側均抵接有推桿(28)，所述推桿(28)的外端且位于分離桶主體(1)的側壁開設有儲存?zhèn)}(29)，所述儲存?zhèn)}(29)的底部轉動連接有翹板(210)，所述推桿(28)的外端頭固定連接于翹板(210)的底部，所述翹板(210)的外端延伸至分離桶主體(1)的外側，所述儲存?zhèn)}(29)的內部設置有推板(211)，且推板(211)與翹板(210)的外側端頭固定連接；在使用時，通過抽水泵將污水從分離桶主體(1)上方的灌水口(12)處灌入分離桶主體(1)的內部，當污水自灌水口(12)自由落入分離桶主體(1)內并在兩組導流板(27)的導流作用下，該導流板(27)通過扭簧轉動連接于分離桶主體(1)的內壁，使得污水能夠更好地掉落在渦輪(21)的上方，在利用抽水泵及污水落下的重力的共同作用力下，致使渦輪(21)快速轉動，當渦輪(21)轉動后隨之帶動其底部的攪動板(22)、轉軸(24)同步轉動，從而使得落入分離桶主體(1)內的含有污泥的污水在攪動板(22)的攪動下，并在離心力的作用下，加速了污水中的污泥與水體的分離，同時在污水落入分離桶主體(1)內時，會沖擊和向兩側拍打位于分離桶主體(1)內部?jī)蓚?cè)的兩組導流板(27)，當導流板(27)受到污水的拍打沖擊后，隨即帶動推桿(28)同步向兩側運動，由于推桿(28)的外端與翹板(210)的底部固定連接，加之翹板(210)轉動連接于儲存?zhèn)}(29)的底部，故在翹板(210)杠桿原理的作用下，會帶動推板(211)向儲存?zhèn)}(29)的內側推移，而在儲存?zhèn)}(29)的內部放置有可加速污泥與水體分離的絮凝試劑，故在污水落下的同時，在兩組導流板(27)的配合作用下能夠及時地將儲存?zhèn)}(29)內的絮凝試劑從儲存?zhèn)}(29)內側的漏孔中間歇式推出，由此實現當污水落入分離桶主體(1)內時，能夠結合攪動板(22)的離心力作用以及儲存?zhèn)}(29)內推出的絮凝劑與污水的相應反應的共同配合作用下，進一步快捷有效的加快污泥與污水的分離，同時攪動板(22)的攪動也會進一步加快絮凝試劑與污水的反應速率。
2.根據權利要求1所述的一種農業用污水處理環保設備，其特征在于：所述分離桶主體(1)的左側壁開設有壁倉，且壁倉內滑動連接有浮漂觸片(25)，所述浮漂觸片(25)位于渦輪(21)水平高度之上。
3.根據權利要求1所述的一種農業用污水處理環保設備，其特征在于：所述排泥機構(3)包括疏導管(31)、絞龍輸送錕(32)、電熱絲(33)，所述隔板(23)的左側設置有疏導管(31)，所述疏導管(31)呈左側傾斜固定連接于分離桶主體(1)的左側外部，且疏導管(31)與分離桶主體(1)的內部相連通，所述疏導管(31)的內部安裝有絞龍輸送錕(32)，所述疏導管(31)的內壁環繞安裝有電熱絲(33)。
4.根據權利要求3所述的一種農業用污水處理環保設備，其特征在于：所述分離桶主體(1)的左側外部位于疏導管(31)的上方安裝有驅動電機，且驅動電機的輸出端與絞龍輸送錕(32)的連接端相連接。
5.根據權利要求1所述的一種農業用污水處理環保設備，其特征在于：所述蓄能機構(4)包括安裝艙(41)、磁圈(42)、銅線圈(43)、蓄電池(44)，所述轉軸(24)的下端且位于分離桶主體(1)的底部開設有安裝艙(41)，所述轉軸(24)的下端延伸至安裝艙(41)的內部固定連接有磁圈(42)，且磁圈(42)的圓心處固定連接有銅線圈(43)，所述銅線圈(43)固定連接于安裝艙(41)的底部中心位置，所述分離桶主體(1)的前側外部安裝有蓄電池(44)。
6.根據權利要求5所述的一種農業用污水處理環保設備，其特征在于：所述蓄電池(44)與銅線圈(43)呈電性連接，所述蓄電池(44)與電熱絲(33)呈電性連接。
7.根據權利要求5所述的一種農業用污水處理環保設備，其特征在于：所述轉軸(24)與安裝艙(41)上方呈轉動連接，且轉軸(24)與安裝艙(41)上方的連接處設置有密封圈。
發明內容
為解決上述技術問題，提供一種農業用污水處理環保設備，本技術方案解決了上述背景技術中提出的現有設備體型大，不便于用戶廣泛使用、難以很好快速便捷地實現泥與水的分離等問題。
為達到以上目的，本發明采用的技術方案為：一種農業用污水處理環保設備，包括分離桶主體，所述分離桶主體的上方安裝有桶蓋，且桶蓋的中心處開設有灌水口，所述分離桶主體的前側下方開設有出水口，所述分離桶主體的底部設置有底座，所述分離桶主體的內部上方設置有分離機構，所述分離桶主體的左側方設置有排泥機構，所述分離桶主體的底部設置有蓄能機構；
所述分離機構包括渦輪、攪動板、隔板、轉軸、浮漂觸片、電控閥門、導流板、推桿、儲存?zhèn)}、翹板、推板、過濾板，所述分離桶主體的內部中心位置設置有渦輪，且渦輪的底部固定連接有轉軸，所述渦輪通過轉軸轉動連接于分離桶主體的底部，所述渦輪的下方固定連接有攪動板，所述攪動板的下方安裝有隔板，所述隔板的下方安裝有過濾板，所述隔板的表面均勻安裝有電控閥門，所述渦輪的上方設置有導流板，所述導流板對稱轉動連接于分離桶主體的內壁，所述導流板的左右兩側均抵接有推桿，所述推桿的外端且位于分離桶主體的側壁開設有儲存?zhèn)}，所述儲存?zhèn)}的底部轉動連接有翹板，所述推桿的外端頭固定連接于翹板的底部，所述翹板的外端延伸至分離桶主體的外側，所述儲存?zhèn)}的內部設置有推板，且推板與翹板的外側端頭固定連接。
優選的，所述分離桶主體的左側壁開設有壁倉，且壁倉內滑動連接有浮漂觸片，所述浮漂觸片位于渦輪水平高度之上。
優選的，所述排泥機構包括疏導管、絞龍輸送錕、電熱絲，所述隔板的左側設置有疏導管，所述疏導管呈左側傾斜固定連接于分離桶主體的左側外部，且疏導管與分離桶主體的內部相連通，所述疏導管的內部安裝有絞龍輸送錕，所述疏導管的內壁環繞安裝有電熱絲。
優選的，所述分離桶主體的左側外部位于疏導管的上方安裝有驅動電機，且驅動電機的輸出端與絞龍輸送錕的連接端相連接。
優選的，所述蓄能機構包括安裝艙、磁圈、銅線圈、蓄電池，所述轉軸的下端且位于分離桶主體的底部開設有安裝艙，所述轉軸的下端延伸至安裝艙的內部固定連接有磁圈，且磁圈的圓心處固定連接有銅線圈，所述銅線圈固定連接于安裝艙的底部中心位置，所述分離桶主體的前側外部安裝有蓄電池。
優選的，所述蓄電池與安裝艙、磁圈、銅線圈呈電性連接，所述蓄電池與電熱絲呈電性連接。
優選的，所述轉軸與安裝艙上方呈轉動連接，且轉軸與安裝艙上方的連接處設置有密封圈。
與現有技術相比，本發明的有益效果是：
(1)本發明通過設置在分離桶主體的內部設置有分離機構，由于分離桶主體的體積較小且構造簡單，從而便于用戶及時的取用，同時能夠利用污水落下的重力帶動攪動板轉動，從而利用離心力加速污水中污泥的分離，同時在儲存?zhèn)}內絮凝劑的配合作用下進一步加快污泥與水體的分離，最終并使得污泥沉淀至隔板表面，完成對污水中水與泥快速簡單有效的環保處理；
(2)本發明通過設置有兩組導流板，既能夠?qū)β淙氲奈鬯鸬綄?dǎo)流的作用，確保污水能夠最大程度地落在渦輪上，從而帶動渦輪轉動，同時在兩組導流板的拍打時帶動儲存?zhèn)}內的絮凝劑推出并落入分離桶主體內，從而便于污水與絮凝劑發生反應，更快地完成水、泥的分離；
(3)本發明通過設置有，由于在的地面均勻設置有錐刺，故能夠使得分離桶主體能夠更趨于平穩的擺放于農田地面上，從而提升設備工作使用時的穩定性；
(4)本發明通過設置有浮漂觸片，利用浮漂觸片與水體接觸后浮漂觸片具備的浮力來控制外部抽水泵的啟閉，從而實現分離桶主體內污水的定量環保處理，避免單次處理污水過多而導致處理效率降低的問題；
(5)本發明通過設置有蓄能機構，在污水帶動渦輪、轉軸轉動時，利用水落下時的重力勢能轉換為電能并進行存儲，當處理完畢后的水體排出分離桶主體后，利用存儲的電能對疏導管內的污泥進行高溫加熱處理，經過高溫干燥和殺菌的污泥，既能夠方便用戶分裝，同時也便于用戶進行后續的回收利用。
（發明人：劉超峰;卜高峰;閆亮）
