公布日：2022.10.14

申請日：2022.08.26

分類號：C02F1/461(2006.01)I;C02F1/463(2006.01)I;C02F1/467(2006.01)I

摘要

本發明公開揭示了一種層級式不均勻電位催化氧化工業廢水處理方法，包括：工業廢水中的每一個污染物分子均經歷由低到高的電位和電流密度區域，在不同的區域內均有一定的停留時間。在電場和高效催化劑的分別或共同作用下，同時進行：電氣浮、電絮凝、電化學氧化、電化學裂解、電遷移等進程，可對各種工業廢水成分在同一裝置內進行多機理共去除。解決了電耗高，無差異化采用高電壓高電流以及極板種類、極板間距、停留時間單一化的問題。本發明一并考慮上述多種工業廢水的多重共同工藝難點，創建徹底、高效的預處理工藝：多電位的多種催化氧化同時進行，互相配合，徹底去除工業廢水原始不良特性。

權利要求書

1.一種層級式不均勻電位催化氧化工業廢水處理方法，使用層級式不均勻電位催化氧化工業廢水處理裝置，其特征在于，裝置包括：裝置主體（1），其構造為頂端設有敞開口的箱體結構；裝置主體（1）下端側壁固定連接有出水管（111），所述裝置主體（1）上端側壁固定連接有進水管（112），所述裝置主體（1）上端側壁還固定連接有排泥口（113）；所述裝置主體（1）的箱體內由上到下依次設置有聚凝層腔體（12），釋氧層腔體（14），裂解層腔體（16），氧化層腔體（17），催化層腔體（18），相鄰兩層腔體間均可拆卸的設置有穿孔隔離板，每一層腔體中均設置陽極板和陰極板，且陽極板和陰極板連接直流電源，各層腔體中極板間電場電位不同；所述催化層腔體（18）底部設置有微孔曝氣管（19），所述微孔曝氣管（19）上均勻設置有若干微孔曝氣頭（191），所述裝置主體（1）上固定設置有連通微孔曝氣管（19）的進氣管（192），所述進氣管（192）固定連接有氣泵；所述裝置主體（1）上固定設置有分別連通釋氧層腔體（14）、裂解層腔體（16）以及氧化層腔體（17）頂部的三個回水管（114），聚凝層頂部設置刮渣機構；使用上述裝置進行工業廢水處理，具體步驟如下：1）工業廢水經過裝置主體上端側壁的進水管進入聚凝層腔體，在所述聚凝層腔體內部設置多個鋁合金陰極板以及鋁合金陽極板，每個極板電流密度區間為20-80A/m2，工業廢水在聚凝層的停留時間為1-30分鐘左右；2）工業廢水經過聚凝層腔體后通過穿孔隔離板下行至釋氧層腔體中，在所述釋氧層腔體內部設置多個不銹鋼陰極板和多個二氧化鉛鍍層鈦合金陽極板，每個極板的電流密度區間為50-200A/m2，工業廢水在釋氧層的停留時間為1-60分鐘左右；3）工業廢水經過釋氧層腔體后通過穿孔隔離板下行至裂解層腔體內；在所述裂解層腔體內部設置多個不銹鋼陰極板和多個銥鍍層鈦合金陽極板，每個極板的電流密度區間為80-260A/m2，工業廢水在裂解層腔體內的停留時間為1-120分鐘左右；4）工業廢水經過裂解層腔體后通過穿孔隔離板下行至氧化層腔體內；在所述氧化層腔體內部設置多個不銹鋼陰極板和多個釕鍍層鈦合金陽極板，每個極板的設計電流密度區間為120-500A/m2，工業廢水在氧化層的停留時間為1-180分鐘左右；5）工業廢水經過氧化層腔體后通過穿孔隔離板下行至催化層腔體內；在所述催化層腔體內部設置有惰性鱗片石墨陰極板和多惰性鱗片石墨陽極板，所述催化層腔體內陰極板和陽極板之間填充有超氧化物催化劑顆粒，每個極板的電流密度區間為80-260A/m2，工業廢水在催化層的停留時間為1-100分鐘左右；6）空氣或臭氧經過微孔曝氣頭形成微小氣泡進入腔體，并逐層上升；7）經過逐層處理后的工業廢水，其中部分經過回水口分別進入釋氧層腔體、裂解層腔體或氧化層腔體，再次循環處理，其余的直接排放；8）產生的浮渣經過微小氣泡的裹挾浮于頂部水面，經過聚凝層頂部設置的刮渣機構收集至排泥口排出，之后經過管路收集到浮渣收集池進行濃縮后外排處置。

2.如權利要求1所述的層級式不均勻電位催化氧化工業廢水處理方法，其特征在于，聚凝層腔體（12），釋氧層腔體（14），裂解層腔體（16），氧化層腔體（17），催化層腔體（18）內的極板為活動可拆卸安裝。

3.如權利要求2所述的層級式不均勻電位催化氧化工業廢水處理方法，其特征在于，根據工業廢水的成分以及處理需要，在聚凝層腔體（12），釋氧層腔體（14），氧化層腔體（17）中任意選擇1-3個腔體內安裝相應的陰極板和陽極板，與安裝了相應陰極板和相應陽極板的裂解層腔體（16）和催化層腔體（18）進行組合。

4.如權利要求2所述的層級式不均勻電位催化氧化工業廢水處理方法，其特征在于，催化層腔體內陰極板和陽極板之間還可以填充限域型鈷基催化材料、含氮石墨烯催化材料、含硼石墨烯催化材料、聚吡咯改性石墨烯材料、高分子聚合塑料等。

5.如權利要求2所述的層級式不均勻電位催化氧化工業廢水處理裝方法，其特征在于，回水比例計算公式為：(出水COD-出水BOD)/進水COD。

6.如權利要求4所述的層級式不均勻電位催化氧化工業廢水處理方法，其特征在于，催化層腔體（18）內陰極和陽極周期性交替更換，陰極變?yōu)殛枠O，陽極變?yōu)殛帢O，更換周期為0.5分鐘-30分鐘。

7.如權利要求1-6任一所述的層級式不均勻電位催化氧化工業廢水處理方法，其特征在于，相鄰極板的間距為0.5CM-50CM。

8.如權利要求1-6任一所述的層級式不均勻電位催化氧化工業廢水處理裝置，其特征在于，穿孔隔離板材料為工程塑料。

發明內容

鑒于現有技術存在的上述問題，本發明的目的在于提供一種層級式不均勻電位催化氧化工業廢水處理方法，使用層級式不均勻電位催化氧化工業廢水處理裝置，裝置包括：裝置主體，其構造為頂端設有敞開口的箱體結構；裝置主體下端側壁固定連接有出水管，所述裝置主體上端側壁固定連接有進水管，所述裝置主體上端側壁還固定連接有排泥口；所述裝置主體的箱體內由上到下依次設置有聚凝層腔體，釋氧層腔體，裂解層腔體，氧化層腔體，催化層腔體，相鄰兩層腔體間可拆卸的設置有穿孔隔離板，每一層腔體中均設置陽極板和陰極板，且陽極板和陰極板連接直流電源，各層腔體中極板間電場電位不同；所述催化層腔體底部設置有微孔曝氣管，所述微孔曝氣管上均勻設置有若干微孔曝氣頭，所述裝置主體上固定設置有連通微孔曝氣管的進氣管，所述進氣管固定連接有氣泵；所述裝置主體上固定設置有分別連通釋氧層腔體、裂解層腔體以及氧化層腔體頂部的三個回水管；聚凝層頂部設置刮渣機構。

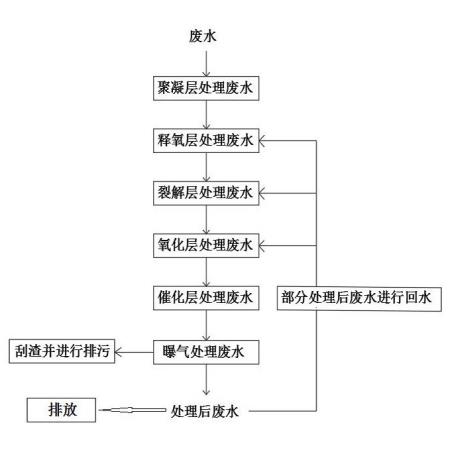

使用上述裝置進行工業廢水處理，具體步驟如下：1）工業廢水經過裝置主體上端側壁的進水管進入聚凝層腔體，在所述聚凝層腔體內部設置多個鋁合金陰極板以及鋁合金陽極板，每個極板電流密度區間為20-80A/m2，工業廢水在聚凝層的停留時間為1-30分鐘左右；2）工業廢水經過聚凝層腔體后通過穿孔隔離板下行至釋氧層腔體中，在所述釋氧層腔體內部設置多個不銹鋼陰極板和多個二氧化鉛鍍層鈦合金陽極板，每個極板的電流密度區間為50-200A/m2，工業廢水在釋氧層的停留時間為1-60分鐘左右；3）工業廢水經過釋氧層腔體后通過穿孔隔離板下行至裂解層腔體內；在所述裂解層腔體內部設置多個不銹鋼陰極板和多個銥鍍層鈦合金陽極板，每個極板的電流密度區間為80-260A/m2，工業廢水在裂解層腔體內的停留時間為1-120分鐘左右；4）工業廢水經過裂解層腔體后通過穿孔隔離板下行至氧化層腔體內；在所述氧化層腔體內部設置多個不銹鋼陰極板和多個釕鍍層鈦合金陽極板，每個極板的設計電流密度區間為120-500A/m2，工業廢水在氧化層的停留時間為1-180分鐘左右；5）工業廢水經過氧化層腔體后通過穿孔隔離板下行至催化層腔體內；在所述催化層腔體內部設置有惰性鱗片石墨陰極板和多惰性鱗片石墨陽極板，所述催化層腔體內陰極板和陽極板之間填充有超氧化物催化劑顆粒，每個極板的電流密度區間為80-260A/m2。工業廢水在催化層的停留時間為1-100分鐘左右；6）空氣或臭氧經過微孔曝氣頭形成微小氣泡進入腔體，并逐層上升；7）經過逐層處理后的工業廢水，其中部分經過回水口分別進入釋氧層腔體、裂解層腔體或氧化層腔體，再次循環處理，其余的直接排放；8）產生的浮渣經過微小氣泡的裹挾浮于頂部水面，經過聚凝層頂部設置的刮渣機構收集至排泥口排出，之后經過管路收集到浮渣收集池進行濃縮后外排處置。

作為優選，聚凝層腔體，釋氧層腔體，裂解層腔體，氧化層腔體，催化層腔體內的極板為活動可拆卸安裝。

作為優選，根據工業廢水的成分以及處理需要，在聚凝層腔體，釋氧層腔體，氧化層腔體中任意選擇1-3個腔體內安裝相應的陰極板和陽極板，與安裝了相應陰極板和相應陽極板的裂解層腔體和催化層腔體進行組合。

作為優選，催化層腔體內陰極板和陽極板之間還可以填充限域型鈷基催化材料、含氮石墨烯催化材料、含硼石墨烯催化材料、聚吡咯改性石墨烯材料、高分子聚合塑料等。

作為優選，回水比例計算公式為：(出水COD-出水BOD)/進水COD。。

作為優選，催化層腔體內陰極和陽極周期性交替更換，陰極變?yōu)殛枠O，陽極變?yōu)殛帢O，更換周期為0.5分鐘-30分鐘。

作為優選，相鄰極板的間距為0.5CM-50CM。

作為優選，穿孔隔離板材料為工程塑料。

發明的有益效果高難度、復雜的工業廢水成分非常復雜，分子種類很多，各種成分各自需要不同的氧化電位值進行氧化或分解。同時，復雜成分之間會相互影響，使得電化學方法效率降低，效果大打折扣，或成本明顯提高。

本發明提供的一種層級式不均勻電位催化氧化工業廢水處理裝置，分層設置了多個電場，不同分層的氧化電位和電場強度差異化分布，頂部低位，底部高位，即：頂部電流密度較低、電壓較低；底部電流密度較高、電壓較高。進入本裝置的工業廢水中的每一個污染物分子均經歷由低到高的電位和電流密度區域，在不同的區域內均有一定的停留時間。在電場和高效催化劑的分別或共同作用下，同時進行：電氣浮、電絮凝、電化學氧化、電化學裂解、電遷移等進程，可對各種工業廢水成分在同一裝置內進行多機理共去除。解決了電耗高，無差異化采用高電壓高電流以及極板種類、極板間距、停留時間單一化的問題；雖然裝置中設置了不均勻的電位區域，但全部腔體均貫通，各區域間由穿孔隔離板隔離，進水由上向下經過穿孔隔離板流動，并由于電極板表面產生氣泡的上浮作用而發生各腔體物質的反復傳遞，從而可以對廢水進行分層處理；同時該裝置中不同的區域內，以不同的結構和材質進行不同的催化作用，產生不同的電解反應；具體如下：聚凝層：以活性金屬物質為催化劑同時參與反應，即：電極板為活性金屬，例如鋁、鐵等，在電場下進行催化，同時發生物理、化學反應，例如聚合反應、絮凝反應，之后發生氣浮效應。聚凝層電極板設置在最上層，易于更換。

釋氧層：以鉛氧化物鍍層的鈦合金極板設置陽極，在電場下進行催化，在液態環境中釋放氧氣，進行低電位氧化。

裂解層：以銥、鉑等貴金屬鍍層的鈦合金極板設置陽極，在較高電位的電場下進行催化，使得工業廢水中的有毒污染物發生裂解反應。

氧化層：以釕、銠等貴金屬鍍層的鈦合金極板設置陽極，在高電位的電場下進行催化，使得工業廢水中的有毒污染物發生氧化反應。

催化層：陰陽極極板為鱗片石墨壓制燒結的極板(可摻燒部分超氧化物)，也可以是石墨烯氣凝膠涂層的鈦合金極板。石墨或石墨烯均具有催化效應。同時，將顆粒催化劑設置于陰陽極極板之間，顆粒催化劑為超氧化物燒結在活性炭表層的不規則形狀、柱狀等顆粒催化劑，也可以是貴金屬(銀、鉑、銠、鈀等)涂層的活性炭、Al2O3、SiO2顆粒催化劑，從而解決了現有廢水凈化操作中單一種類的催化效應，不同的有毒污染物經過不同層的催化效應在電場下發生電荷和形態的改變，可以針對多物質共存的工業廢水進行處理，處理效果好。

該裝置至還采用部分回水設計，根據出水的情況，按照一定比例回流到釋氧層或裂解層或氧化層，以保證、鞏固處理效果；該裝置中采用上進水下出水的方式，同時，電解過程各層均會產生不同量和不同性質的微納米級氣泡形成攪拌作用，在任何一層中，保持鹽度的均勻。各種物質，發生電荷改變，合并長大形成顆粒懸浮物，隨著氣泡裹挾上升至水體表面通過排泥口去除；可以保證化學反應穩定；整體裝置的污染、硬度耐受度強。

一并考慮上述多種工業廢水的多重共同工藝難點，創建徹底、高效的預處理工藝：多電位的多種催化氧化同時進行，互相配合，徹底去除工業廢水原始不良特性，油脂、膠體、粘度、懸浮物、聚合物、毒性、臭味、有害微生物、有機大分子等；明顯去除COD，可同時去除部分硬度；明顯去除色度；原水中有害物質破壞轉化，增加工業廢水的可生化性，膜污染指數(SDI)大幅度降低，因此可作為生物+膜過濾法處理工序或蒸發工序的前置工藝(蒸發結晶后的母液可不斷返回本裝置)；相對于傳統電解裝置，在同樣停留時間下，本裝置具有以下明顯優勢：

1.耗電量小；

2.產水率接近100%，損失少，無濃水；

3.對比芬頓法，本裝置產生污泥量很��；

4.占地面積和空間布局高效合理；

5.流程短，處理速度快；

6.沒有重復性混凝沉降，避免過度加藥，減少對藥劑的需求；

7.操作便捷，自動化程度高；

8.零部件和易耗件少，更換頻率低；

9.運行穩定、無噪音。
