公布日：2022.08.19

申請日：2022.06.09

分類號：C02F9/02(2006.01)I;C02F1/40(2006.01)I

摘要

離心聚結式含油污水處理裝置和方法中，第一排出通道設在上部罐體頂部；含油污水流經濾芯組件后進入上部罐體；第二排出通道設在靠近上固定隔板的中部罐體一側壁上；進水通道將含顆粒物和懸浮物的含油污水從外部引入中部和下部罐體；下部罐體內壁上設置有顆粒物容置部；含顆粒物和懸浮物的含油污水經離心組件離心處理，分離出的顆粒物收集在顆粒物容置部?jī)?nèi)，第三排出通道和顆粒物容置部貫通；出水通道設置靠近上固定隔板上部罐體一側壁上。特殊結構設置，即能同時進行顆粒物、懸浮物、油、水分離；一臺設備就能對含有多種不同類型雜質的含油污水進行同時分離，是一種高效含油污水處理裝置和方法。

權利要求書

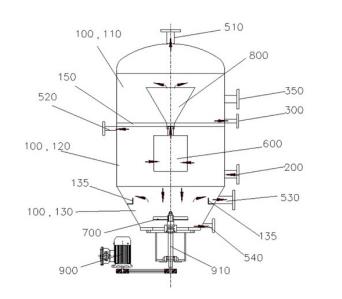

1.一種離心聚結式含油污水處理裝置，其特征在于，包括，罐體(100)、進水通道(200)、出水通道(300)、第一排出通道(510)和第二排出通道(520)、第三排出通道(530)、濾芯組件(600)、離心組件(700)；罐體(100)包括上部罐體(110)、中部罐體(120)和下部罐體(130)；第一排出通道(510)設在上部罐體(110)的頂部；上部罐體(110)、中部罐體(120)之間通過上固定隔板(150)分隔；濾芯組件(600)的一端與上固定隔板(150)固定連接，并使濾芯組件(600)輸出端穿越上固定隔板(150)，含油污水流經濾芯組件(600)后進入上部罐體(110)；第二排出通道(520)設置在靠近上固定隔板(150)的中部罐體(120)的一側壁上；中部罐體(120)和下部罐體(130)貫通；進水通道(200)和中部罐體(120)聯通，將含顆粒物和懸浮物的含油污水從外部引入中部罐體(120)和下部罐體(130)；離心組件(700)設置在下部罐體(130)中；下部罐體(130)的內壁上設置有顆粒物容置部(135)；進入下部罐體(130)的含顆粒物和懸浮物的含油污水經離心組件(700)離心處理，離心分離出的顆粒物收集在顆粒物容置部(135)內，第三排出通道(530)設置在下部罐體(130)的外壁上，第三排出通道(530)和顆粒物容置部(135)貫通；出水通道(300)設置靠近上固定隔板(150)的上部罐體(110)的一側壁上。

2.根據權利要求1所述離心聚結式含油污水處理裝置，其特征在于，離心組件(700)包括轉動波輪(710)和導流組件(720)；轉動波輪(710)設置在下部罐體(130)靠近底部的位置，與設在罐體(100)外電機的轉軸連接；導流組件(720)設置在轉動波輪(710)的頂部；導流組件(720)包括多個導流片(725)，多個導流片(725)均勻分布的設置在轉動波輪(710)的頂面上；下部罐體(130)為倒置中空?qǐng)A臺，顆粒物容置部(135)為設置在下部罐體(130)內壁上的環形凹槽。

3.根據權利要求2所述離心聚結式含油污水處理裝置，其特征在于，轉動波輪(710)中間設置有連接孔(715)；外部電機的轉軸一端穿越下部罐體(130)進入下部罐體(130)內部，與連接孔(715)連接，外部電機的轉軸轉動帶動轉動波輪(710)轉動；環形凹槽設置在下部罐體(130)內壁上的位置高于離心組件(700)在下部罐體(130)的位置。

4.根據權利要求1所述離心聚結式含油污水處理裝置，其特征在于，濾芯組件(600)包括圓柱狀的內層濾筒(610)、圓柱狀的外層濾筒(630)、中間濾材層(620)，濾盒壓蓋(640)；中間濾材層(620)設置在內層濾筒(610)和外層濾筒(630)之間；中間濾材層(620)是由石墨烯改性聚結材料填充而成；內層濾筒(610)中空，內層濾筒(610)包括內層濾筒壁(611)和內層濾筒底板(612)；外層濾筒(630)包括外層濾筒壁(631)和外層濾筒底板(632)；內層濾筒(610)和外層濾筒(630)同軸套接設置，內層濾筒(610)的直徑小于外層濾筒(630)的直徑；濾盒壓蓋(640)壓合在同軸套接設置的內層濾筒(610)和外層濾筒(630)上，用作內層濾筒(610)和外層濾筒(630)的上頂面；內層濾筒壁(611)、內層濾筒底板(612)、外層濾筒壁(631)均由帶孔板材和濾網固定連接制成；濾盒壓蓋(640)和外層濾筒底板(632)由密封板材制成；濾盒壓蓋(640)中心向上延伸形成濾芯上端出水口(645)；濾盒壓蓋(640)與上固定隔板(150)固定連接，濾芯上端出水口(645)向上延伸并高于上固定隔板(150)的上表面；濾芯組件(600)能受外部動力驅動旋轉。

5.根據權利要求4所述離心聚結式含油污水處理裝置，其特征在于，外層濾筒(630)還包括與外層濾筒壁(631)固定連接的多個纖維束(635)；外層濾筒壁(631)由不銹鋼圍板和不銹鋼濾網焊接而成；多個纖維束(635)通過壓條固定在外層濾筒壁(631)表面；纖維束(635)是改性纖維束；所述離心聚結式含油污水處理裝置還包括中空的倒置圓錐形水帽(800)，水帽(800)的小頭端與濾芯上端出水口(645)聯通，水帽(800)的大頭端與上部罐體(110)聯通。

6.一種離心聚結式含油污水處理方法，其特征在于，基于權利要求1所述的離心聚結式含油污水處理裝置，包括離心分離的步驟A，步驟A中包括以下步驟,步驟A1：從進水通道(200)將待處理污水引入中部罐體(120)和下部罐體(130)；步驟A2：離心組件(700)轉動，使下部罐體(130)內污水中的顆粒物被甩至下部罐體(130)內壁邊緣處；步驟A3：顆粒物落入顆粒物容置部(135)，顆粒物經由與顆粒物容置部(135)聯通的第三排出通道(530)向外排出。

7.根據權利要求6所述離心聚結式含油污水處理方法，其特征在于，所述離心聚結式含油污水處理裝置中，離心組件(700)包括轉動波輪(710)和導流組件(720)；轉動波輪(710)設置在下部罐體(130)靠近底部的位置，與設在罐體(100)外電機的轉軸連接；導流組件(720)設置在轉動波輪(710)的頂部；導流組件(720)包括多個導流片(725)，多個導流片(725)均勻分布的設置在轉動波輪(710)的頂面上；下部罐體(130)為倒置中空?qǐng)A臺，顆粒物容置部(135)為設置在下部罐體(130)內壁上的環形凹槽。

8.根據權利要求6所述離心聚結式含油污水處理方法，其特征在于，所述離心聚結式含油污水處理裝置中，濾芯組件(600)包括圓柱狀的內層濾筒(610)、圓柱狀的外層濾筒(630)、中間濾材層(620)、濾盒壓蓋(640)；中間濾材層(620)設置在內層濾筒(610)和外層濾筒(630)之間；中間濾材層(620)是由石墨烯改性聚結材料填充而成；內層濾筒(610)中空，內層濾筒(610)包括內層濾筒壁(611)和內層濾筒底板(612)；外層濾筒(630)包括外層濾筒壁(631)和外層濾筒底板(632)；內層濾筒(610)和外層濾筒(630)同軸套接設置，內層濾筒(610)的直徑小于外層濾筒(630)的直徑；濾盒壓蓋(640)壓合在同軸套接設置的內層濾筒(610)和外層濾筒(630)上，用作內層濾筒(610)和外層濾筒(630)的上頂面；內層濾筒壁(611)、內層濾筒底板(612)、外層濾筒壁(631)均由帶孔板材和濾網固定連接制成；濾盒壓蓋(640)和外層濾筒底板(632)由密封板材制成；濾盒壓蓋(640)中心向上延伸形成濾芯上端出水口(645)；濾盒壓蓋(640)與上固定隔板(150)固定連接，濾芯上端出水口(645)向上延伸并高于上固定隔板(150)的上表面；外層濾筒(630)還包括與外層濾筒壁(631)固定連接的多個纖維束(635)；外層濾筒壁(631)由不銹鋼圍板和不銹鋼濾網焊接而成；多個纖維束(635)通過壓條固定在外層濾筒壁(631)表面；纖維束(635)是改性纖維束；所述離心聚結式含油污水處理裝置還包括中空的倒置圓錐形水帽(800)，水帽(800)的小頭端與濾芯上端出水口(645)聯通，水帽(800)的大頭端與上部罐體(110)聯通。

9.根據權利要求8所述離心聚結式含油污水處理方法，其特征在于，還包括懸浮物分離的步驟B，步驟B中包括以下步驟,步驟B1：經由離心分離的步驟A處理后，即分離出了顆粒物后的待處理污水進入中部罐體(120)；步驟B2：濾芯組件(600)轉動帶動中部罐體(120)中的污水轉動，進一步將其中的顆粒物被甩至中部罐體(120)內壁邊緣處，顆粒物經由下部罐體(130)落入顆粒物容置部(135)；步驟B3：濾芯組件(600)轉動帶動中部罐體(120)中的污水轉動，懸浮物和油粒聚集在外層濾筒(630)的上部邊沿，聚集的懸浮物和油粒經由第二排出通道(520)向外排出。

10.根據權利要求9所述離心聚結式含油污水處理裝置，其特征在于，驟B中還包括以下步驟，步驟B4：中部罐體(120)中的污水穿越外層濾筒(630)，進入外層濾筒(630)和內層濾筒(610)之間的中間濾材層(620)，經由中間濾材層(620)石墨烯改性聚結材料進行油水分離，大部分油粒聚結在外層濾筒(630)的外壁上，油水分離后的水穿越中間濾材層(620)進入內層濾筒(610)；步驟B5：內層濾筒(610)中的污水穿越濾盒壓蓋(640)上的的濾芯上端出水口(645)進入水帽(800)，從而進入上部罐體(110)；油浮在上部罐體(110)的頂部，從第一排出通道(510)向外排出；水留在在上部罐體(110)的下部，從出水通道(300)向外排出。

發明內容

本發明的技術方案克服了現有技術的缺點，設計了一種帶離心組件的離心聚結式含油污水處理裝置特別適用于同時含有顆粒物和懸浮物的含油污水的油水分離，巧妙利用結構設置，使含油污水中的顆粒物和懸浮物能同時進行分離，大大提升了含顆粒物和懸浮物的油水分離效率。

本申請解決上述技術問題的技術方案是一種離心聚結式含油污水處理裝置，包括罐體、進水通道、出水通道、第一排出通道和第二排出通道、第三排出通道、濾芯組件、離心組件；罐體包括上部罐體、中部罐體和下部罐體；第一排出通道設在上部罐體的頂部；上部罐體、中部罐體之間通過上固定隔板分隔；濾芯組件的一端與上固定隔板固定連接，并使濾芯組件輸出端穿越上固定隔板，含油污水流經濾芯組件后進入上部罐體；第二排出通道設置在靠近上固定隔板的中部罐體的一側壁上；中部罐體和下部罐體貫通；進水通道和中部罐體聯通，將含顆粒物和懸浮物的含油污水從外部引入中部罐體和下部罐體；離心組件設置在下部罐體中；下部罐體的內壁上設置有顆粒物容置部；進入下部罐體的含顆粒物和懸浮物的含油污水經離心組件離心處理，離心分離出的顆粒物收集在顆粒物容置部?jī)?nèi)，第三排出通道設置在下部罐體的外壁上，第三排出通道和顆粒物容置部貫通；出水通道設置靠近上固定隔板的上部罐體的一側壁上。

離心組件包括轉動波輪和導流組件；轉動波輪設置在下部罐體靠近底部的位置，與設在罐體外電機的轉軸連接；導流組件設置在轉動波輪的頂部；導流組件包括多個導流片，多個導流片均勻分布的設置在轉動波輪的頂面上；下部罐體為倒置中空?qǐng)A臺，顆粒物容置部為設置在下部罐體內壁上的環形凹槽。

轉動波輪中間設置有連接孔；外部電機的轉軸一端穿越下部罐體進入下部罐體內部，與連接孔連接，外部電機的轉軸轉動帶動轉動波輪轉動;環形凹槽設置在下部罐體內壁上的位置高于離心組件在下部罐體的位置。

濾芯組件包括圓柱狀的內層濾筒、圓柱狀的外層濾筒、中間濾材層，濾盒壓蓋；中間濾材層設置在內層濾筒和外層濾筒之間；中間濾材層是由石墨烯改性聚結材料填充而成；內層濾筒中空，內層濾筒包括內層濾筒壁和內層濾筒底板；外層濾筒包括外層濾筒壁和外層濾筒底板；內層濾筒和外層濾筒同軸套接設置，內層濾筒的直徑小于外層濾筒的直徑；濾盒壓蓋壓合在同軸套接設置的內層濾筒和外層濾筒上，用作內層濾筒和外層濾筒的上頂面；內層濾筒壁、內層濾筒底板、外層濾筒壁均由帶孔板材和濾網固定連接制成；濾盒壓蓋和外層濾筒底板由密封板材制成；濾盒壓蓋中心向上延伸形成濾芯上端出水口；濾盒壓蓋與上固定隔板固定連接，濾芯上端出水口向上延伸并高于上固定隔板的上表面。

外層濾筒還包括與外層濾筒壁固定連接的多個纖維束；外層濾筒壁由不銹鋼圍板和不銹鋼濾網焊接而成；多個纖維束通過壓條固定在外層濾筒壁表面；纖維束是改性纖維束；所述離心聚結式含油污水處理裝置還包括中空的倒置圓錐形水帽，水帽的小頭端與濾芯上端出水口聯通，水帽的大頭端與上部罐體聯通。

本申請解決上述技術問題的技術方案還可以是一種離心聚結式含油污水處理方法，基于上述的離心聚結式含油污水處理裝置，包括離心分離的步驟A，步驟A中包括以下步驟,步驟A1：從進水通道將待處理污水引入中部罐體和下部罐體；步驟A2：離心組件轉動，使下部罐體內污水中的顆粒物被甩至下部罐體內壁邊緣處；步驟A3：顆粒物落入顆粒物容置部，顆粒物經由與顆粒物容置部聯通的第三排出通道向外排出。

所述離心聚結式含油污水處理裝置中，離心組件包括轉動波輪和導流組件；轉動波輪設置在下部罐體靠近底部的位置，與設在罐體外電機的轉軸連接；導流組件設置在轉動波輪的頂部；導流組件包括多個導流片，多個導流片均勻分布的設置在轉動波輪的頂面上；下部罐體為倒置中空?qǐng)A臺，顆粒物容置部為設置在下部罐體內壁上的環形凹槽。

所述離心聚結式含油污水處理裝置中，濾芯組件包括圓柱狀的內層濾筒、圓柱狀的外層濾筒、中間濾材層，濾盒壓蓋；中間濾材層設置在內層濾筒和外層濾筒之間；中間濾材層是由石墨烯改性聚結材料填充而成；內層濾筒中空，內層濾筒包括內層濾筒壁和內層濾筒底板；外層濾筒包括外層濾筒壁和外層濾筒底板；內層濾筒和外層濾筒同軸套接設置，內層濾筒的直徑小于外層濾筒的直徑；濾盒壓蓋壓合在同軸套接設置的內層濾筒和外層濾筒上，用作內層濾筒和外層濾筒的上頂面；內層濾筒壁、內層濾筒底板、外層濾筒壁均由帶孔板材和濾網固定連接制成；濾盒壓蓋和外層濾筒底板由密封板材制成；濾盒壓蓋中心向上延伸形成濾芯上端出水口；濾盒壓蓋與上固定隔板固定連接，濾芯上端出水口向上延伸并高于上固定隔板的上表面；外層濾筒還包括與外層濾筒壁固定連接的多個纖維束；外層濾筒壁由不銹鋼圍板和不銹鋼濾網焊接而成；多個纖維束通過壓條固定在外層濾筒壁表面；纖維束是改性纖維束；所述離心聚結式含油污水處理裝置還包括中空的倒置圓錐形水帽，水帽的小頭端與濾芯上端出水口聯通，水帽的大頭端與上部罐體聯通。

所述離心聚結式含油污水處理方法，還包括懸浮物分離的步驟B，步驟B中包括以下步驟,步驟B1：經由離心分離的步驟A處理后，即分離出了顆粒物后的待處理污水進入中部罐體；步驟B2：濾芯組件轉動帶動中部罐體中的污水轉動，進一步將其中的顆粒物被甩至中部罐體內壁邊緣處，顆粒物經由下部罐體落入顆粒物容置部；步驟B3：濾芯組件轉動帶動中部罐體中的污水轉動，懸浮物和油粒聚集在外層濾材的上部邊沿，聚集的懸浮物和油粒經由第二排出通道向外排出。

驟B中還包括以下步驟，步驟B4：中部罐體中的污水穿越外層濾筒，進入外層濾筒和內層濾筒之間的中間濾材層，經由中間濾材層石墨烯改性聚結材料進行油水分離，大部分油粒聚結在外層濾筒的外壁上，油水分離后的水穿越中間濾材層進入內層濾筒；步驟B5：內層濾筒中的污水穿越濾盒壓蓋上的的濾芯上端出水口進入水帽，從而進入上部罐體；油浮在上部罐體的頂部，從第一排出通道向外排出；水留在在上部罐體的下部，從出水通道向外排出。

同現有技術相比較，本發明的有益效果之一：本申請?jiān)O(shè)計的離心聚結式含油污水處理裝置，不僅能將含油污水中的顆粒物和懸浮物分別分離，同時還能對油水進行分離；即能同時進行顆粒物、懸浮物和油水分離；一臺設備就能對含有多種不同類型雜質的含油污水進行同時分離，是一種高效的含油污水處理裝置。巧妙地將離心組件設置在下部罐體中；進水通道設置在中部罐體的位置，讓進來的污水進行離心處理時，能最大程度地利用勢能和重力因素，降低離心分離的能耗。

同現有技術相比較，本發明的有益效果之二：當外部電機工作帶動轉動波輪轉動時，轉動波輪頂面上的十字導流片跟隨動轉動波輪轉動，從進水通道進入中部罐體和下部罐體的水落在轉動波輪上，會以預設定壓力和流速將包括礦漿在內的含雜質污水沿切線方向旋入下部罐體，然后礦漿便以很快的速度沿筒壁旋轉而產生離心力。恰好較粗、較重的顆粒物即礦粒雜質被離心作用拋出到下部罐體靠近內壁的邊緣處，由于下部罐體為倒置中空?qǐng)A臺，且環形凹槽設置在下部罐體內壁上，較粗、較重的礦粒在重力作用下會沿著下部罐體的內壁往下落，恰好落在下部罐體內壁上的環形凹槽內即顆粒物容置部?jī)?nèi)。第三排出通道和顆粒物容置部貫通，就能將較粗、較重的礦粒雜質通過第三排出通道向外排出，實現含顆粒物雜質污水的固液分離。下部罐體內壁上的環形凹槽又巧妙地利用了下部罐體的結構，能很好地承載過濾出來的顆粒物，且顆粒物能借助中部罐體進入的污水從第三排出通道排出，是一種實時的動態排出過程，大大降低了因顆粒物導致的堵塞風險。

同現有技術相比較，本發明的有益效果之三：本申請中采用內層濾筒、中間濾材層和外層濾筒三層濾材結合的濾芯，利用三層濾材進行多重油水分離使油水分離的效果好；在利用三層濾材進行多重油水分離的同時，濾芯轉動帶動外層濾材的纖維束轉動，還能進一步產生離心分離的效果，使顆粒物能被離心力甩至中部罐體邊沿，并在重力作用下進入下部罐體內壁上的環形凹槽。同時濾芯組件與上固定隔板固定，即濾芯組件設置在中部罐體的上部，時濾芯組件轉動時，外層濾材的纖維束也使懸浮物雜質和油粒能上浮聚集在中部罐體的上部，能經由第二排出通道向外排出；實現懸浮物和部分的油水分離。

同現有技術相比較，本發明的有益效果之四：本申請中，倒置圓錐形水帽的小頭端與濾芯組件的上出水端口聯通，水帽的大頭端與上部罐體聯通，使上部罐體中的油能在上部罐體的頂部聚集，且該部分油能通過第一排出通道向外排出。出水通道設置靠近上固定隔板的上部罐體的一側壁上，能向外排出分離后的去油水。

本申請中采用一個獨立的設備，就能完成顆粒物、懸浮物、油、水四種不同類型物質的分離過程，是非常高效地分離裝置和方法。由于能實時排出顆粒物和懸浮物，大大降低了顆粒物和懸浮物對油水分離過程的影響，能大大提高油水分離裝置的運行效率。

（發明人：洪川）
