公布日：2022.03.08

申請日：2021.11.27

分類號：C02F3/30(2006.01)I;C02F1/58(2006.01)I;C02F101/14(2006.01)N

摘要

本發明公開了一種一體化廢水同步脫氮除氟反應器裝置及其使用方法，涉及水處理技術領域。反應器裝置由下至上分為進水區、除氟區、脫氮區和出水區。進水區設有排泥管、進水管和回流進水管，除氟區腔室內設有四塊除氟隔板，下端設有加藥管和加藥布水器，上端設有污泥回流管，脫氮區由內向外依次設有短程硝化區和厭氧氨氧化區，出水區中央設有三相分離器和排氣管，側壁設有出水堰和出水管。本發明可在一個反應器內同步實現含氟含氮廢水的氟離子去除、厭氧氨氧化脫氮等功能，解決了以往工藝因兼顧功能需求而設置多種裝置的弊端，故有占地面積小、水力停留時間短、處理效率高等優點，具有廣闊的應用前景。

權利要求書

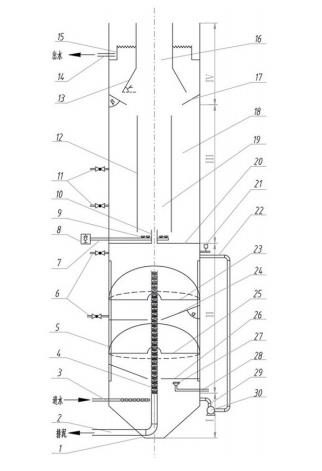

1.一種一體化廢水同步脫氮除氟反應器裝置，其特征在于：包括反應器殼體（1），反應器裝置整體呈圓柱形，下部呈倒圓臺形，反應器腔室內由下至上依次分為進水區、除氟區、脫氮區和出水區；進水區底部一側設有排泥管（2），排泥管（2）上部設有進水管（3），進水管（3）另一側同一高度上設有回流進水管（29）；除氟區腔室內由下至上依次設有第一除氟隔板（26）、第二除氟隔板（25）、第三除氟隔板（24）和第四除氟隔板（23），第一除氟隔板（26）下部一側設有用于除氟反應藥劑添加的加藥管（28），加藥管（28）前端與加藥布水器（27）連接，第四除氟隔板（23）上部一側設有回流出水管（22），回流出水管（22）與進水區的回流進水管（29）通過回流泵（30）連接，除氟區腔室內中央設有一根豎直的接泥管（4），接泥管（4）貫穿第一除氟隔板（26）、第二除氟隔板（25）、第三除氟隔板（24）和第四除氟隔板（23），接泥管（4）上端水平高度低于回流出水管（22），接泥管（4）下端與排泥管（2）相連接；脫氮區底部設有隔板（20）和導流筒（10），導流筒（10）與隔板（20）相連接，隔板（20）將除氟區與脫氮區分隔開來，脫氮區由內向外依次設有短程硝化區（19）和厭氧氨氧化區（18），短程硝化區（19）和厭氧氨氧化區（18）通過脫氮區中央設置的內柱體（12）分隔；出水區下部?jī)蓚?cè)設有導流板（17），導流板（17）與側壁夾角β為60°，出水區中央設有三相分離器（13），三相分離器（13）上部與排氣管（16）連接，三相分離器下部倒喇叭口與水平夾角γ為60°，出水區上部設有鋸齒形出水堰（15），鋸齒形出水堰（15）下部一側設有出水管（14）；所述的除氟區的第一除氟隔板（26）、第二除氟隔板（25）、第三除氟隔板（24）和第四除氟隔板（23）均是由隔板A（31）和隔板B（32）組成，且中間開有一圓孔，隔板B（32）上設有若干用于布水的布水孔，隔板A（31）上未開孔；隔板A（31）水平置于除氟區腔室內，隔板A（31）與除氟區內壁形成的夾角α為60°-70°，隔板A（31）外圍向內微卷曲；第一除氟隔板（26）、第二除氟隔板（25）、第三除氟隔板（24）和第四除氟隔板（23）相互錯開放置使隔板B（32）呈90°排布，在除氟區內液體呈旋流上升。

2.如權利要求1所述的一種一體化廢水同步脫氮除氟反應器裝置，其特征在于，所述的短程硝化區（19）下部設有用于曝氣的進氣管（7）和用于增加溶解氧含量的曝氣系統（9），曝氣系統（9）采用多個懸混曝氣器，曝氣系統（9）與進氣管（7）連接，進氣管（7）與空壓機（8）連接。

3.如權利要求1所述的一種一體化廢水同步脫氮除氟反應器裝置，其特征在于，所述的除氟區的前后左右四側分別安裝有絲桿結構（5），每套絲桿結構各連接兩塊隔板，即第一除氟隔板（26）的隔板B和第三除氟隔板（24）的隔板A共用一套絲桿結構；第一除氟隔板（26）的隔板A和第三除氟隔板（24）的隔板B共用一套絲桿結構；第二除氟隔板（25）的隔板A和第四除氟隔板（23）的隔板B共用一套絲桿結構；第二除氟隔板（25）的隔板B和第四除氟隔板（23）的隔板A共用一套絲桿結構，所述每套絲桿結構均與步進電機連接，步進電機通過PLC控制，在殼體（1）上設置有導向軌道，絲桿結構（5）的活動端嵌入到導向軌道中，并在導向軌道中進行移動，以此來控制第一除氟隔板（26）、第二除氟隔板（25）、第三除氟隔板（24）和第四除氟隔板（23）的移動。

4.如權利要求1所述的一種一體化廢水同步脫氮除氟反應器裝置，其特征在于，所述的除氟區側壁設有若干除氟取樣口（6），用于抽取除氟區內的水樣；所述的脫氮區側壁上設有若干脫氮取樣口（11），用于抽取脫氮區內的水樣。

5.如權利要求1所述的一種一體化廢水同步脫氮除氟反應器裝置，其特征在于，所述的接泥管（4）上銑有一道螺旋槽，螺旋槽的距徑比為0.75，接泥管（4）與除氟隔板中間的圓孔同軸設置，且直徑小于除氟隔板中間的圓孔直徑。

6.如權利要求1所述的一種一體化廢水同步脫氮除氟反應器裝置，其特征在于，所述的反應器裝置的高徑比為4-6，除氟區與脫氮區的高度比為1:1.5-1:3。

7.如權利要求1所述的一種一體化廢水同步脫氮除氟反應器裝置，其特征在于，所述的除氟區上部一側設有用于監測除氟出水水質情況的水質監測儀表（21）。

8.一種用于廢水同步脫氮除氟處理方法，其特征在于，采用權利要求1-7任意一項所述的一種一體化廢水同步脫氮除氟反應器裝置，包括以下步驟：待處理的含氟含氮廢水通過進水管（3）進入反應器裝置的進水區內，水流經過第一除氟隔板（26）、第二除氟隔板（25）、第三除氟隔板（24）、第四除氟隔板（23）在除氟區內旋流上升并與經加藥管（28）和加藥布水器（27）的外加除氟藥劑充分混合，進行快速化學除氟過程，除氟過程中產生的氟化鈣污泥流入接泥管（4）中隨后由排泥管（2）排出反應器；一部分除氟處理后出水由回流出水管（22）、回流泵（30）和回流進水管（29）回流至進水區內，通過回流作用強化除氟區內水流的旋流流態，加強除氟區的攪動作用，使廢水與除氟藥劑混合更充分均勻，另一部分除氟處理后出水經導流筒（10）繼續上升進入脫氮區的短程硝化區（19）內，此時高壓氣體通過進氣管（7）和曝氣系統（9）對短程硝化區（19）內的廢水進行曝氣，以便氨氧化細菌將廢水中部分氨轉化為亞硝酸鹽，廢水再進入?yún)捬醢毖趸瘏^(qū)（18）內，通過厭氧氨氧化菌將剩余的氨氮和產生的亞硝酸鹽進行反應，實現氮的去除；由脫氮區處理后的出水繼續進入出水區，在三相分離器（13）的作用下進行氣、液、固三相分離，氣體由排氣管（16）排出，厭氧氨氧化顆粒污泥重新回到脫氮區內，處理后的出水經鋸齒形出水堰（15）后，由出水管（14）直接排出。

發明內容

為了克服現有技術工藝流程復雜、操作繁瑣、裝置占地面積大、無法同步實現脫氮和除氟處理等問題，本發明的目的是提供一種一體化廢水同步脫氮除氟反應器裝置及其使用方法。

一種一體化廢水同步脫氮除氟反應器裝置，包括反應器殼體，反應器裝置整體呈圓柱形，下部呈倒圓臺形，反應器腔室內由下至上依次分為進水區、除氟區、脫氮區和出水區；進水區底部一側設有排泥管，排泥管上部設有進水管，進水管另一側同一高度上設有回流進水管；除氟區腔室內由下至上依次設有第一除氟隔板、第二除氟隔板、第三除氟隔板和第四除氟隔板，第一除氟隔板下部一側設有用于除氟反應藥劑添加的加藥管，加藥管前端與加藥布水器連接，第四除氟隔板上部一側設有回流出水管，回流出水管與進水區的回流進水管通過回流泵連接，除氟區腔室內中央設有一根豎直的接泥管，接泥管貫穿第一除氟隔板、第二除氟隔板、第三除氟隔板和第四除氟隔板，接泥管上端水平高度低于回流出水管，接泥管下端與排泥管相連接；脫氮區底部設有隔板和導流筒，導流筒與隔板相連接，隔板將除氟區與脫氮區分隔開來，脫氮區由內向外依次設有短程硝化區和厭氧氨氧化區，短程硝化區和厭氧氨氧化區通過脫氮區中央設置的內柱體分隔；出水區下部?jī)蓚?cè)設有導流板，導流板與側壁夾角β為60°出水區中央設有三相分離器，三相分離器上部與排氣管連接，三相分離器下部倒喇叭口與水平夾角γ為60°，出水區上部設有鋸齒形出水堰，鋸齒形出水堰下部一側設有出水管。

優選地，所述的短程硝化區下部設有用于曝氣的進氣管和用于增加溶解氧含量的曝氣系統，曝氣系統采用多個懸混曝氣器，曝氣系統與進氣管連接，進氣管與空壓機連接。

優選地，所述的除氟區的第一除氟隔板、第二除氟隔板、第三除氟隔板和第四除氟隔板均是由隔板A和隔板B組成，且中間開有一較大圓孔，隔板B上設有若干用于布水的布水孔，隔板A上未開孔；隔板A水平置于除氟區腔室內，隔板A與除氟區內壁形成的夾角α為60°-70°，隔板A外圍向內微卷曲；第一除氟隔板、第二除氟隔板、第三除氟隔板和第四除氟隔板相互錯開放置使隔板B呈90°排布，在除氟區內液體呈旋流上升。

優選地，所述的除氟區的前后左右四側分別安裝有絲桿結構，每套絲桿結構各連接兩塊隔板，即第一除氟隔板的隔板B和第三除氟隔板的隔板A共用一套絲桿結構；第一除氟隔板的隔板A和第三除氟隔板的隔板B共用一套絲桿結構；第二除氟隔板的隔板A和第四除氟隔板的隔板B共用一套絲桿結構；第二除氟隔板的隔板B和第四除氟隔板的隔板A共用一套絲桿結構，所述每套絲桿結構均與步進電機連接，步進電機通過PLC控制，在殼體上設置有導向軌道，絲杠結構的活動端嵌入到導向軌道中，并在導向軌道中進行移動，以此來控制第一除氟隔板、第二除氟隔板、第三除氟隔板和第四除氟隔板的移動。

優選地，所述的除氟區側壁設有若干除氟取樣口，用于抽取除氟區內的水樣；所述的脫氮區側壁上設有若干脫氮取樣口，用于抽取脫氮區內的水樣。

優選地，所述的接泥管上銑有一道螺旋槽，螺旋槽的距徑比為0.75，接泥管與除氟隔板中間的圓孔同軸設置，且直徑小于除氟隔板中間的圓孔直徑。

優選地，所述的反應器裝置的高徑比為4-6，除氟區與脫氮區的高度比為1:1.5-1:3。

優選地，所述的除氟區上部一側設有用于檢測除氟出水水質情況的水質監測儀表。

本發明還提供了用于廢水同步脫氮除氟處理方法，采用上述一體化廢水同步脫氮除氟的反應器裝置，包括以下步驟：

待處理的含氟含氮廢水通過進水管進入反應器裝置的進水區內，水流經過第一除氟隔板、第二除氟隔板、第三除氟隔板、第四除氟隔板在除氟區內旋流上升并與經加藥管和加藥布水器的外加除氟藥劑充分混合，進行快速化學除氟過程，除氟過程中產生的氟化鈣污泥流入接泥管中隨后由排泥管排出反應器；一部分除氟處理后出水由回流出水管、回流泵和回流進水管回流至進水區內，通過回流作用強化除氟區內水流的旋流流態，加強除氟區的攪動作用，使廢水與除氟藥劑混合更充分均勻，另一部分除氟處理后出水經導流筒繼續上升進入脫氮區的短程硝化區內，此時高壓氣體通過進氣管和曝氣系統對短程硝化區內的廢水進行曝氣，以便氨氧化細菌將廢水中約50%的氨轉化為亞硝酸鹽，廢水再進入?yún)捬醢毖趸瘏^(qū)內，通過厭氧氨氧化菌將剩余的氨氮和產生的亞硝酸鹽進行反應，實現氮的去除；由脫氮區處理后的出水繼續進入出水區，在三相分離器的作用下進行氣、液、固三相分離，氣體由排氣管排出，厭氧氨氧化顆粒污泥重新回到脫氮區內，處理后的出水經鋸齒形出水堰后，由出水管直接排出。

與現有技術相比，本發明具有如下的優點和有益效果：

（1）先對含氟含氮廢水進行除氟處理，可有效降低氟離子對微生物產生的毒害作用，提高后續生物脫氮的效率。

（2）不使用膜過濾、化學濃縮等方式除氟，降低了工藝的運行成本及管理繁瑣程度。

（3）采用厭氧氨氧化工藝脫氮不需添加額外的碳源，相比較傳統生物脫氮工藝，大大減少了剩余污泥產量，節省運行費用實現高效經濟脫氮。

（4）在一個反應器裝置內具有化學除氟和生物脫氮等多種作用，可完成同步脫氮除氟，占地面積小、水力停留時間短。

（發明人：陸慧鋒;俞言文;阮贇杰;康婷婷;陳倩倩;劉芳）
