公布日：2022.11.01

申請日：2022.07.27

分類號：C02F9/10(2006.01)I;C02F1/66(2006.01)N;C02F1/52(2006.01)N;C02F1/44(2006.01)N;C02F1/04(2006.01)N;C02F101/20(2006.01)N

摘要

本發明公開一種磷酸鐵廢水零排放處理系統及工藝，包括洗滌廢水處理工段依次包括洗滌廢水沉淀單元、洗滌廢水過濾單元、洗滌廢水超濾單元、預濃縮RO1單元、預濃縮RO2單元和產品水RO單元；母液處理工段依次包括合成母液沉淀單元、合成母液過濾單元、合成母液超濾單元和合成母液RO濃縮單元；產品鹽生產工段依次包括濃縮蒸發單元、硫酸銨結晶單元、磷酸二氫銨冷卻結晶單元和復合肥結晶單元。通過工藝流程優化組合，既確保反滲透系統連續穩定、高效運行，不但確保了反滲透系統連續穩定、高效運行，同時使水資源的回收率達到97.5％以上，并實現了硫酸銨、磷酸二氫銨等高附加值產品鹽的生產，產品鹽的產率大于80％，有效實現了資源化回收利用。

權利要求書

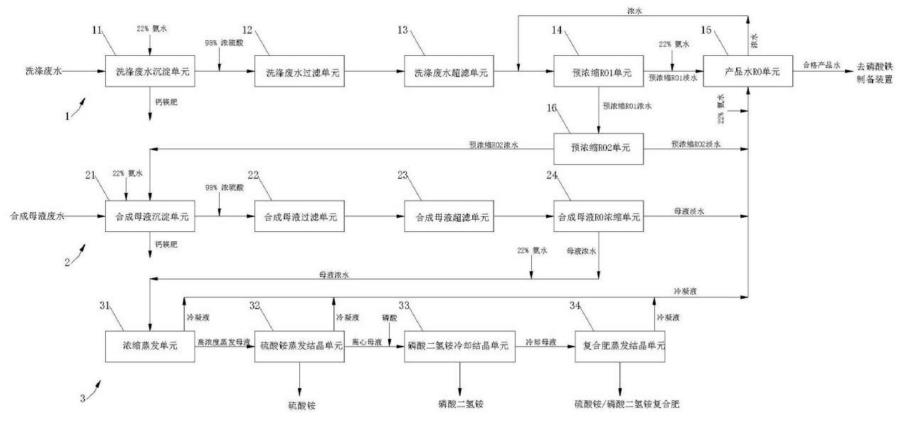

1.一種磷酸鐵廢水零排放處理系統，其特征在于：包括洗滌廢水處理工段(1)、合成母液處理工段(2)及產品鹽生產工段(3)；洗滌廢水處理工段(1)依次包括洗滌廢水沉淀單元(11)、洗滌廢水過濾單元(12)、洗滌廢水超濾單元(13)和預濃縮RO1單元(14)及預濃縮RO2單元(16)，各相鄰單元之間通過管道連通且通過水泵進行輸送；母液處理工段(2)依次包括合成母液沉淀單元(21)、合成母液過濾單元(22)、合成母液超濾單元(23)和合成母液RO濃縮單元(24)，各相鄰單元之間通過管道連通且通過水泵進行輸送；產品鹽生產工段(3)依次包括濃縮蒸發單元(31)、硫酸銨結晶單元(32)、磷酸二氫銨冷卻結晶單元(33)和復合肥結晶單元(34)，各相鄰單元之間通過管道連通且通過泵進行輸送。

2.根據權利要求1所述磷酸鐵廢水零排放處理系統，其特征在于：所述洗滌廢水沉淀單元(11)用于對洗滌廢水進行除重沉淀，并去除洗滌廢水內的懸浮物，洗滌廢水過濾單元(12)用于接收洗滌廢水沉淀單元(11)排出的沉淀后的洗滌廢水，并去除洗滌廢水內的雜質；洗滌廢水超濾單元(13)用于接收洗滌廢水過濾單元(12)濾出的清凈濾液，并去除洗滌廢水內的微小雜質；預濃縮RO1單元(14)用于對除微小雜質后的洗滌廢水進行濃縮脫鹽且生成預濃縮RO1濃水及預濃縮RO1淡水，預濃縮RO1濃水進入預濃縮RO2單元(16)進行膜分離再濃縮生成預濃縮RO2濃水及預濃縮RO2淡水，預濃縮RO2濃水則被輸送至合成母液沉淀單元(21)。

3.根據權利要求2所述磷酸鐵廢水零排放處理系統，其特征在于：所述合成母液沉淀單元(21)用于接收合成母液廢水與預濃縮RO2濃水，并去除混合液體內的重金屬及懸浮物；合成母液過濾單元(22)用于接收合成母液沉淀單元(21)排出的沉淀后的混合液體，并去除混合液體內的雜質；合成母液超濾單元(23)用于接收合成母液過濾單元(22)濾出的清凈濾液，并通過超濾膜截留去除混合液體內的微小雜質；合成母液RO濃縮單元(24)對除微小雜質后的混合液體進行母液膜分離濃縮且生成母液濃水及母液淡水，母液濃水輸送至濃縮蒸發單元(31)。

4.根據權利要求3所述磷酸鐵廢水零排放處理系統，其特征在于：所述濃縮蒸發單元(31)用于對母液濃水進行升溫蒸發，并制備出高濃度蒸發母液；硫酸銨結晶單元(32)用于對高濃度蒸發母液進行升溫蒸發，并對過飽和溶液進行離心、干燥得到硫酸銨產品和離心母液；磷酸二氫銨冷卻結晶單元(33)用于對離心母液進行pH調節和冷卻結晶，并對過飽和溶液進行離心得到磷酸二氫銨產品和冷卻母液；復合肥結晶單元(34)用于對冷卻母液進行，并對過飽和溶液進行離心得到復合肥產品和復合肥母液。

5.根據權利要求4所述磷酸鐵廢水零排放處理系統，其特征在于：所述洗滌廢水處理工段(1)還包括產品水RO單元(15)，所述產品水RO單元(15)用于預濃縮RO1淡水、預濃縮RO2淡水、母液淡水、濃縮蒸發單元(31)的冷凝液、硫酸銨結晶單元(32)的冷凝液以及復合肥結晶單元(34)的冷凝液，并生成濃水和合格產品水；濃水返回預濃縮RO1單元(14)，合格產品水返回磷酸鐵制備裝置。

6.根據權利要求1所述磷酸鐵廢水零排放處理系統，其特征在于：所述洗滌廢水沉淀單元(11)、合成母液沉淀單元(21)均為高效沉淀池。

7.一種如權利要求1所述磷酸鐵廢水零排放處理系統的工藝，其特征在于：S1、洗滌廢水預處理及膜濃縮工序：洗滌廢水經泵提升至洗滌廢水沉淀單元(11)內，并于洗滌廢水沉淀單元(11)內通過pH調節至堿性及混凝沉淀方式去除洗滌廢水內的重金屬離子及懸浮物；洗滌廢水沉淀單元(11)沉淀后的洗滌廢水經過pH回調至弱酸性進入洗滌廢水過濾單元(12)，于洗滌廢水過濾單元(12)內通過過濾方式去除洗滌廢水內的雜質；洗滌廢水再由洗滌廢水過濾單元(12)經泵提升進入洗滌廢水超濾單元(13)并去除洗滌廢水內的微小雜質后進入預濃縮RO1單元(14)，并通過分離濃縮方式濃縮洗滌廢水并得到預濃縮RO1濃水與預濃縮RO1淡水，預濃縮RO1濃水進入預濃縮RO2單元(16)，進一步進行膜濃縮分離并得到預濃縮RO2濃水與預濃縮RO2淡水；S2、母液預處理及膜濃縮工序：合并預濃縮RO2濃水與合成母液廢水得到混合液體，經泵提升至合成母液沉淀單元(21)通過pH調節至堿性及混凝沉淀方式去除洗滌廢水內的重金屬離子及懸浮物；合成母液沉淀單元(21)沉淀后的混合液體經過pH回調至弱酸性進入合成母液過濾單元(22)，并于合成母液過濾單元(22)內通過過濾方式去除混合液體內的懸浮物；混合液再由合成母液過濾單元(22)經泵提升進入合成母液超濾單元(23)并去除混合液內的微小雜質后再通過合成母液RO濃縮單元(24)分離濃縮混合液體并得到母液濃水與母液淡水，母液濃水進入濃縮蒸發單元(31)繼續處理；S3、蒸發濃縮工序：母液濃水通過濃液蒸發單元(31)進行升溫蒸發，母液濃水達到沸點后開始蒸發得到高濃度蒸發母液，高濃度蒸發母液進入硫酸銨結晶單元(32)；S4、硫酸銨結晶工序：高濃度蒸發母液通過硫酸銨結晶蒸發器進行升溫蒸發，高濃度蒸發母液持續濃縮并形成過飽和硫酸銨溶液，過飽和硫酸銨溶液通過離心、干燥得到硫酸銨產品和離心母液，離心母液進入磷酸二氫銨冷卻結晶單元(33)；S5、磷酸二氫銨結晶工序：離心母液經調節pH至5-6后，再通過冷卻結晶器進行冷卻結晶析出磷酸二氫銨晶體，磷酸二氫銨晶體進行離心得到磷酸二氫銨產品和冷卻母液；S6、復合肥結晶工序：冷卻母液通過復合肥蒸發器進行升溫蒸發，形成硫酸銨與磷酸二氫銨混合過飽和溶液，硫酸銨與磷酸二氫銨混合過飽和溶液通過復合肥離心器得到復合肥產品和復合肥母液，復合肥母液經過復合肥母液干燥器生產復合肥。

8.根據權利要求7所述磷酸鐵廢水零排放處理系統的工藝，其特征在于：所述步驟S1)中，預濃縮RO1單元(14)與預濃縮RO2單元(16)運行pH為4-5，產品水RO單元(15)運行pH為6-7。

9.根據權利要求7所述磷酸鐵廢水零排放處理系統的工藝，其特征在于：所述步驟S2)中，母液濃水含鹽量≥160000mg/L，合成母液RO濃縮單元(24)運行pH為4-5。

發明內容

為了降低企業生產過程中的環保風險，同時實現資源的可回收利用為企業生產帶來一定的副產品經濟收益，本發明一種能夠確保淡水資源、化學物料(P、N、S)資源回收的磷酸鐵廢水零排放處理系統及工藝。

本申請?zhí)峁┑囊环N磷酸鐵廢水零排放處理系統，包括洗滌廢水處理工段、合成母液處理工段及產品鹽生產工段；洗滌廢水處理工段依次包括洗滌廢水沉淀單元、洗滌廢水過濾單元、洗滌廢水超濾單元和預濃縮RO1單元及預濃縮RO2單元，各相鄰單元之間通過管道連通且通過水泵進行輸送；母液處理工段依次包括合成母液沉淀單元、合成母液過濾單元、合成母液超濾單元和合成母液RO濃縮單元，各相鄰單元之間通過管道連通且通過水泵進行輸送；產品鹽生產工段依次包括濃縮蒸發單元、硫酸銨結晶單元、磷酸二氫銨冷卻結晶單元和復合肥結晶單元，各相鄰單元之間通過管道連通且通過泵進行輸送。

進一步地，所述洗滌廢水沉淀單元用于對洗滌廢水進行除重沉淀，并去除洗滌廢水內的懸浮物，洗滌廢水過濾單元用于接收洗滌廢水沉淀單元排出的沉淀后的洗滌廢水，并去除洗滌廢水內的雜質；洗滌廢水超濾單元用于接收洗滌廢水過濾單元濾出的清凈濾液，并去除洗滌廢水內的微小雜質；預濃縮RO1單元用于對除微小雜質后的洗滌廢水進行濃縮脫鹽且生成預濃縮RO1濃水及預濃縮RO1淡水，預濃縮RO1濃水進入預濃縮RO2單元進行膜分離再濃縮生成預濃縮RO2濃水及預濃縮RO2淡水，預濃縮RO2濃水則被輸送至合成母液沉淀單元。

進一步地，所述合成母液沉淀單元用于接收合成母液廢水與預濃縮RO2濃水，并去除混合液體內的重金屬及懸浮物；合成母液過濾單元用于接收合成母液沉淀單元排出的沉淀后的混合液體，并去除混合液體內的雜質；合成母液超濾單元用于接收合成母液過濾單元濾出的清凈濾液，并通過超濾膜截留去除混合液體內的微小雜質；合成母液RO濃縮單元對除微小雜質后的混合液體進行母液膜分離濃縮且生成母液濃水及母液淡水，母液濃水輸送至濃縮蒸發單元。

進一步地，所述濃縮蒸發單元用于對母液濃水進行升溫蒸發，并制備出高濃度蒸發母液；硫酸銨結晶單元用于對高濃度蒸發母液進行升溫蒸發，并對過飽和溶液進行離心、干燥得到硫酸銨產品和離心母液；磷酸二氫銨冷卻結晶單元用于對離心母液進行pH調節和冷卻結晶，并對過飽和溶液進行離心得到磷酸二氫銨產品和冷卻母液；復合肥結晶單元用于對冷卻母液進行，并對過飽和溶液進行離心得到復合肥產品和復合肥母液。

進一步地，所述洗滌廢水處理工段還包括產品水RO單元，所述產品水RO單元用于預濃縮RO1淡水、預濃縮RO2淡水、母液淡水、濃縮蒸發單元的冷凝液、硫酸銨結晶單元的冷凝液以及復合肥結晶單元的冷凝液，并生成濃水和合格產品水；濃水返回預濃縮RO1單元，合格產品水返回磷酸鐵制備裝置。

進一步地，所述洗滌廢水沉淀單元、合成母液沉淀單元均為高效沉淀池。

還提供一種如上述所述磷酸鐵廢水零排放處理系統的工藝：

S1、洗滌廢水預處理及膜濃縮工序：洗滌廢水經泵提升至洗滌廢水沉淀單元內，并于洗滌廢水沉淀單元內通過pH調節至堿性及混凝沉淀方式去除洗滌廢水內的重金屬離子及懸浮物；洗滌廢水沉淀單元沉淀后的洗滌廢水經過pH回調至弱酸性進入洗滌廢水過濾單元，于洗滌廢水過濾單元內通過過濾方式去除洗滌廢水內的雜質；洗滌廢水再由洗滌廢水過濾單元經泵提升進入洗滌廢水超濾單元并去除洗滌廢水內的微小雜質后進入預濃縮RO1單元，并通過分離濃縮方式濃縮洗滌廢水并得到預濃縮RO1濃水與預濃縮RO1淡水，預濃縮RO1濃水進入預濃縮RO2單元，進一步進行膜濃縮分離并得到預濃縮RO2濃水與預濃縮RO2淡水；

S2、母液預處理及膜濃縮工序：合并預濃縮RO2濃水與合成母液廢水得到混合液體，經泵提升至合成母液沉淀單元通過pH調節至堿性及混凝沉淀方式去除洗滌廢水內的重金屬離子及懸浮物；合成母液沉淀單元沉淀后的混合液體經過pH回調至弱酸性進入合成母液過濾單元，并于合成母液過濾單元內通過過濾方式去除混合液體內的懸浮物；混合液再由合成母液過濾單元經泵提升進入合成母液超濾單元并去除混合液內的微小雜質后再通過合成母液RO濃縮單元分離濃縮混合液體并得到母液濃水與母液淡水，母液濃水進入濃縮蒸發單元繼續處理；

S3、蒸發濃縮工序：母液濃水通過濃液蒸發單元進行升溫蒸發，母液濃水達到沸點后開始蒸發得到高濃度蒸發母液，高濃度蒸發母液進入硫酸銨結晶單元；

S4、硫酸銨結晶工序：高濃度蒸發母液通過硫酸銨結晶蒸發器進行升溫蒸發，高濃度蒸發母液持續濃縮并形成過飽和硫酸銨溶液，過飽和硫酸銨溶液通過離心、干燥得到硫酸銨產品和離心母液，離心母液進入磷酸二氫銨冷卻結晶單元；

S5、磷酸二氫銨結晶工序：離心母液經調節pH至5-6后，再通過冷卻結晶器進行冷卻結晶析出磷酸二氫銨晶體，磷酸二氫銨晶體進行離心得到磷酸二氫銨產品和冷卻母液；

S6、復合肥結晶工序：冷卻母液通過復合肥蒸發器進行升溫蒸發，形成硫酸銨與磷酸二氫銨混合過飽和溶液，硫酸銨與磷酸二氫銨混合過飽和溶液通過復合肥離心器得到復合肥產品和復合肥母液，復合肥母液經過復合肥母液干燥器生產復合肥。

進一步地，所述步驟S1)中，預濃縮RO1單元與預濃縮RO2單元運行pH為4-5，產品水RO單元運行pH為6-7。

進一步地，所述步驟S2)中，母液濃水含鹽量≥160000mg/L，合成母液RO濃縮單元運行pH為4-5。

綜上所述，本申請包括以下至少有益技術效果：

1.本發明系統可以連續穩定且高效地處理磷酸鐵廢水，產出磷酸銨鎂復合肥，硫酸銨蒸發結晶工序產出符合GBT535-2020《肥料及硫酸銨》Ⅰ型指標產品，設置磷酸二氫銨冷卻結晶工序，產出純度＞90％的磷酸二氫銨產品，復合肥可作為原料進行回收處理，最大程度實現資源化回收利用；

2.蒸發結晶過程中產生了大量的冷凝液，且通過產品水RO單元對冷凝液進行反滲透分離，既可以將冷凝液回用至前期生產中，進一步降低生產成本，也可以充分地處理冷凝水，減少污染物的外排；

3.通過工藝流程優化組合，不但確保了反滲透系統連續穩定、高效運行，同時使水資源的回收率達到97.5％以上，并實現了硫酸銨、磷酸二氫銨等高附加值產品鹽的生產，產品鹽的產率大于80％，有效實現了資源化回收利用。

（發明人：李丹;閔志堅;陳東祥;劉廣智;張洪偉;沈志遠;施武斌;李小新;張艷菊）
