公布日：2022.11.11
申請日：2022.08.19
分類號：C02F1/78(2006.01)I;C02F1/00(2006.01)I;C02F1/28(2006.01)I;C02F1/52(2006.01)I;C02F1/72(2006.01)I
摘要
本發明公開了一種廢水處理用臭氧催化氧化設備，包括底座，所述底座的頂部安裝有置物臺，所述置物臺的頂部貫穿設置有置物孔，所述置物孔的內部嵌合安裝有反應罐；所述反應罐的內表面安裝有擋板，所述擋板的頂部貫穿設置有槽口，所述槽口的內部嵌合安裝有轉柄，所述轉柄的底部通過軸件安裝有連接桿，所述連接桿的底部螺紋安裝有連接塊，所述連接塊的一側外壁安裝有撈網一，所述反應罐的底壁設置有對稱布置的插孔，所述插孔的內部嵌合安裝有插塊；所述插塊的頂部安裝有撈網二。本發明通過設置有底座、反應罐、撈網一和撈網二，向上拉動轉柄，接著就能夠?qū)凭W(wǎng)一和撈網二從反應罐內拉出，從而方便工作人對撈網一和撈網二上殘留物進行清洗。
權利要求書

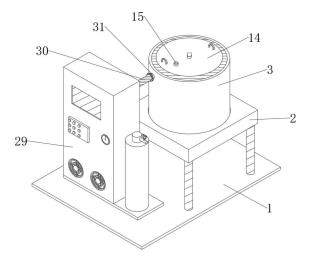

1.一種廢水處理用臭氧催化氧化設備，包括底座(1)，其特征在于：所述底座(1)的頂部安裝有置物臺(2)，所述置物臺(2)的頂部貫穿設置有置物孔，所述置物孔的內部嵌合安裝有反應罐(3)；所述反應罐(3)的內表面安裝有擋板(4)，所述擋板(4)的頂部貫穿設置有槽口(5)，所述槽口(5)的內部嵌合安裝有轉柄(6)，所述轉柄(6)的外表面安裝有轉桿，所述轉柄(6)的底部通過軸件安裝有連接桿(7)，所述連接桿(7)的底部螺紋安裝有連接塊(8)，所述連接塊(8)的一側外壁安裝有撈網一(9)，且撈網一(9)位于反應罐(3)的內部，所述反應罐(3)的底壁設置有對稱布置的插孔(10)，所述插孔(10)的內部嵌合安裝有插塊(11)；所述插塊(11)的頂部安裝有撈網二(12)，且撈網二(12)呈倒“凸”字形。
2.根據權利要求1所述的一種廢水處理用臭氧催化氧化設備，其特征在于：所述反應罐(3)的頂部嵌合安裝有密封塞(14)，且密封塞(14)的底部與擋板(4)的頂部相貼合，密封塞(14)的頂部安裝有對稱布置的連接管(15)，其中一組連接管(15)的底端安裝有儲氣盒(16)，且儲氣盒(16)的頂部與密封塞(14)的底部相連接，儲氣盒(16)的底部安裝有三組等距布置的分流管(17)，三組分流管(17)的外表面螺紋連接有出氣管(18)，出氣管(18)的尾端外表面螺紋安裝有儲物球(19)，儲物球(19)的內部放置有水溶性薄膜袋(20)，水溶性薄膜袋(20)的內部填充有絮凝劑(21)，儲物球(19)的外表面貫穿設置有均勻布置的出氣孔(22)。
3.根據權利要求2所述的一種廢水處理用臭氧催化氧化設備，其特征在于：所述密封塞(14)的底部安裝有前后布置的插桿(23)，且插桿(23)分別位于另一組連接管(15)的前方和后方，兩組插桿(23)均位于儲氣盒(16)的一側，插桿(23)的外表面套接有連接套(24)，連接套(24)的底部安裝有連接框(25)，連接框(25)的底壁內嵌安裝有活性炭過濾網板(28)，插桿(23)和連接套(24)的外表面均貫穿設置有限位孔(26)，限位孔(26)的內部嵌合安裝有限位桿(27)。
4.根據權利要求1所述的一種廢水處理用臭氧催化氧化設備，其特征在于：所述底座(1)的頂部安裝有臭氧發生器(29)，臭氧發生器(29)的輸出端安裝有輸氣管(30)，反應罐(3)的外表面安裝有進氣管(31)，進氣管(31)和輸氣管(30)的內表面均設置有擋槽(32)，擋槽(32)的內部嵌合安裝有密封圈(33)。
5.根據權利要求1-4任意一項所述的一種廢水處理用臭氧催化氧化設備，其特征在于：所述擋板(4)的頂部設置有置物槽，且置物槽的后壁與槽口(5)的外表面相貫通，槽口(5)呈“C”字形，轉桿位于置物槽的內部，連接桿(7)的直徑小于轉柄(6)的直徑；儲氣盒(16)呈半圓狀，其中一組連接管(15)的頂端通過管道輸送壓縮后的空氣，另一組連接管(15)通過管道輸送廢水，儲物球(19)位于撈網一(9)的上方；連接框(25)呈半圓狀，連接框(25)位于擋板(4)的內側下方；臭氧發生器(29)位于置物臺(2)的一側，輸氣管(30)的一端與進氣管(31)的一端法蘭連接，密封圈(33)的截面呈“凸”字形。
6.根據權利要求1所述的一種廢水處理用臭氧催化氧化設備，其特征在于：所述撈網一(9)的底部安裝有對稱布置的支撐桿(13)，兩組所述支撐桿(13)的底端與撈網二(12)的內表面相連接。
7.根據權利要求1所述的一種廢水處理用臭氧催化氧化設備，其特征在于：所述反應罐(3)的底部安裝有排水管，排水管的外表面安裝有電子閥門，排水管位于兩組插孔(10)的中間，撈網二(12)位于排水管的內側。
8.根據權利要求4所述的一種廢水處理用臭氧催化氧化設備，其特征在于：所述進氣管(31)的另一端安裝有排氣管(34)，且排氣管(34)位于反應罐(3)的內部，排氣管(34)的內部安裝有單向閥(35)，排氣管(34)位于出氣管(18)的一側。
9.根據權利要求1-8任意一項所述的一種廢水處理用臭氧催化氧化設備的使用方法，其特征在于，該臭氧催化氧化設備的工作步驟如下：S1、在使用該臭氧催化氧化設備前，首先將連接桿(7)擰入連接塊(8)的內部，并將撈網一(9)和撈網二(12)放入反應罐(3)的內部，然后將轉柄(6)塞入槽口(5)的內部，并撥動轉桿，使其能夠位于置物槽的內部，在此過程中，能夠在支撐桿(13)的作用下帶動撈網二(12)塞入排水管的內部，并通過插塊(11)與插孔(10)的嵌合來將撈網二(12)限位在反應罐(3)內；S2、然后通過導管往其中一組連接管(15)的內部輸送壓縮空氣，使得壓縮空氣能夠進入儲氣盒(16)的內部，接著壓縮空氣會通過分流管(17)分流進各出氣管(18)的內部；S3、接著啟動臭氧發生器(29)，從而能夠通過輸氣管(30)將產生的臭氧輸送到進氣管(31)的內部，最后經由排氣管(34)輸入反應罐(3)內的廢水中，然后就能夠通過臭氧來對廢水進行催化氧化處理，從而提高廢水處理的效率和成效；S4、當反應完畢后，打開電子閥門，從而方便反應罐(3)內的廢水能夠通過排水管排出，在排出過程中，廢水中經由絮凝劑(21)團聚的顆粒物會被攔截在撈網一(9)和撈網二(12)的內部，從而在一定程度上能夠降低排水管堵塞的概率。
10.根據權利要求9所述的一種廢水處理用臭氧催化氧化設備的使用方法，其特征在于，在所述步驟S1中，還包括如下步驟：S11、然后通過插桿(23)與連接套(24)的嵌合來將連接框(25)安裝在密封塞(14)的底部，然后將裝有絮凝劑(21)的水溶性薄膜袋(20)塞入儲物球(19)的內部，并通過出氣管(18)將儲物球(19)與分流管(17)連接在一起；S12、接著將密封圈(33)塞入擋槽(32)的內部，并通過法蘭連接頭將輸氣管(30)與進氣管(31)連接在一起，然后將密封塞(14)放置在反應罐(3)內表面的擋板(4)上，直至使密封塞(14)能夠與反應罐(3)相嵌合為止；在所述步驟S2中，還包括如下步驟：S21、與此同時，通過導管往另一組連接管(15)內注入廢水，使廢水能夠落在連接框(25)的內部，并通過連接框(25)底壁的活性炭過濾網板(28)過濾后進入到反應罐(3)的內部；S22、此時廢水在進入反應罐(3)內后，會與儲物球(19)內的水溶性薄膜袋(20)相接觸，此時，水溶性薄膜袋(20)會逐漸溶解，接著出氣管(18)內的氣體會被輸送進儲物球(19)的內部，并通過出氣孔(22)排出，在排出過程中，會帶動絮凝劑(21)飄散進水中，從而方便絮凝劑(21)吸附凝聚廢水中的懸浮顆粒物，進而提高廢水處理的效率。
發明內容
本發明的目的在于提供一種廢水處理用臭氧催化氧化設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種廢水處理用臭氧催化氧化設備，包括底座，所述底座的頂部安裝有置物臺，所述置物臺的頂部貫穿設置有置物孔，所述置物孔的內部嵌合安裝有反應罐；
所述反應罐的內表面安裝有擋板，所述擋板的頂部貫穿設置有槽口，所述槽口的內部嵌合安裝有轉柄，所述轉柄的外表面安裝有轉桿，所述轉柄的底部通過軸件安裝有連接桿，所述連接桿的底部螺紋安裝有連接塊，所述連接塊的一側外壁安裝有撈網一，且撈網一位于反應罐的內部，所述反應罐的底壁設置有對稱布置的插孔，所述插孔的內部嵌合安裝有插塊；
所述插塊的頂部安裝有撈網二，且撈網二呈倒“凸”字形。
優選的，所述反應罐的頂部嵌合安裝有密封塞，且密封塞的底部與擋板的頂部相貼合，密封塞的頂部安裝有對稱布置的連接管，其中一組連接管的底端安裝有儲氣盒，且儲氣盒的頂部與密封塞的底部相連接，儲氣盒的底部安裝有三組等距布置的分流管，三組分流管的外表面螺紋連接有出氣管，出氣管的尾端外表面螺紋安裝有儲物球，儲物球的內部放置有水溶性薄膜袋，水溶性薄膜袋的內部填充有絮凝劑，儲物球的外表面貫穿設置有均勻布置的出氣孔。
優選的，所述密封塞的底部安裝有前后布置的插桿，且插桿分別位于另一組連接管的前方和后方，兩組插桿均位于儲氣盒的一側，插桿的外表面套接有連接套，連接套的底部安裝有連接框，連接框的底壁內嵌安裝有活性炭過濾網板，插桿和連接套的外表面均貫穿設置有限位孔，限位孔的內部嵌合安裝有限位桿。
優選的，所述底座的頂部安裝有臭氧發生器，臭氧發生器的輸出端安裝有輸氣管，反應罐的外表面安裝有進氣管，進氣管和輸氣管的內表面均設置有擋槽，擋槽的內部嵌合安裝有密封圈。
優選的，所述擋板的頂部設置有置物槽，且置物槽的后壁與槽口的外表面相貫通，槽口呈“C”字形，轉桿位于置物槽的內部，連接桿的直徑小于轉柄的直徑；
儲氣盒呈半圓狀，其中一組連接管的頂端通過管道輸送壓縮后的空氣，另一組連接管通過管道輸送廢水，儲物球位于撈網一的上方；
連接框呈半圓狀，連接框位于擋板的內側下方；
臭氧發生器位于置物臺的一側，輸氣管的一端與進氣管的一端法蘭連接，密封圈的截面呈“凸”字形。
優選的，所述撈網一的底部安裝有對稱布置的支撐桿，兩組所述支撐桿的底端與撈網二的內表面相連接。
優選的，所述反應罐的底部安裝有排水管，排水管的外表面安裝有電子閥門，排水管位于兩組插孔的中間，撈網二位于排水管的內側。
優選的，所述進氣管的另一端安裝有排氣管，且排氣管位于反應罐的內部，排氣管的內部安裝有單向閥，排氣管位于出氣管的一側。
優選的，該臭氧催化氧化設備的工作步驟如下：
S1、在使用該臭氧催化氧化設備前，首先將連接桿擰入連接塊的內部，并將撈網一和撈網二放入反應罐的內部，然后將轉柄塞入槽口的內部，并撥動轉桿，使其能夠位于置物槽的內部，在此過程中，能夠在支撐桿的作用下帶動撈網二塞入排水管的內部，并通過插塊與插孔的嵌合來將撈網二限位在反應罐內；
S2、然后通過導管往其中一組連接管的內部輸送壓縮空氣，使得壓縮空氣能夠進入儲氣盒的內部，接著壓縮空氣會通過分流管分流進各出氣管的內部；
S3、接著啟動臭氧發生器，從而能夠通過輸氣管將產生的臭氧輸送到進氣管的內部，最后經由排氣管輸入反應罐內的廢水中，然后就能夠通過臭氧來對廢水進行催化氧化處理，從而提高廢水處理的效率和成效；
S4、當反應完畢后，打開電子閥門，從而方便反應罐內的廢水能夠通過排水管排出，在排出過程中，廢水中經由絮凝劑團聚的顆粒物會被攔截在撈網一和撈網二的內部，從而在一定程度上能夠降低排水管堵塞的概率。
優選的，在所述步驟S1中，還包括如下步驟：
S11、然后通過插桿與連接套的嵌合來將連接框安裝在密封塞的底部，然后將裝有絮凝劑的水溶性薄膜袋塞入儲物球的內部，并通過出氣管將儲物球與分流管連接在一起；
S12、接著將密封圈塞入擋槽的內部，并通過法蘭連接頭將輸氣管與進氣管連接在一起，然后將密封塞放置在反應罐內表面的擋板上，直至使密封塞能夠與反應罐相嵌合為止；
在所述步驟S2中，還包括如下步驟：
S21、與此同時，通過導管往另一組連接管內注入廢水，使廢水能夠落在連接框的內部，并通過連接框底壁的活性炭過濾網板過濾后進入到反應罐的內部；
S22、此時廢水在進入反應罐內后，會與儲物球內的水溶性薄膜袋相接觸，此時，水溶性薄膜袋會逐漸溶解，接著出氣管內的氣體會被輸送進儲物球的內部，并通過出氣孔排出，在排出過程中，會帶動絮凝劑飄散進水中，從而方便絮凝劑吸附凝聚廢水中的懸浮顆粒物，進而提高廢水處理的效率。
與現有技術相比，本發明的有益效果是：
1、本發明通過安裝有底座、反應罐、轉柄、連接桿、撈網一、插孔、插塊和撈網二，在使用完該臭氧催化氧化設備后，打開密封塞，接著撥動轉桿，從而能夠在轉柄的作用帶動轉桿不再位于置物槽的內部，接著就可以向上拉動轉柄，從而帶動撈網一向上移動，接著就能夠?qū)凭W(wǎng)二從排水管內拉出，從而方便工作人對撈網一和撈網二上殘留物進行清洗，進而在一定程度上能夠降低排水管堵塞的概率。
2、本發明通過安裝有密封塞、連接管、分流管、儲物球、水溶性薄膜袋、絮凝劑和出氣孔，在使用該臭氧催化氧化設備前，首先將裝有絮凝劑的水溶性薄膜袋塞入儲物球的內部，并通過出氣管將儲物球和分流管連接在一起，在后續使用過程中，通過其中一組連接管輸送壓縮氣體，并將其輸送進儲氣盒的內部，接著通過出氣管進入到儲物球的內部，最后通過出氣孔排出，從而能夠增加廢水的含氧量，在此過程中，水溶性薄膜袋在與廢水接觸過會逐漸溶解，接著就可以通過絮凝劑來吸附凝聚廢水中的懸浮顆粒物。
3、本發明通過安裝有插桿、連接套、連接框、限位孔、限位桿和活性炭過濾網板，在使用該臭氧催化氧化設備前，使連接套與插桿嵌合，接著將限位桿插入限位孔的內部，然后就可以將連接框安裝在密封塞上，在后續使用過程中，通過導管將廢水輸送進另一組連接管的內部，最后經由活性炭過濾網板過濾后排進反應罐的內部，不僅方便拆裝，且在一定程度上能夠?yàn)楹罄m(xù)的檢修工作提供一定的便利。
4、本發明通過安裝有臭氧發生器、輸氣管、進氣管、擋槽和密封圈，首先使密封圈能夠與擋槽嵌合，接著通過法蘭連接頭將輸氣管和進氣管連接在一起，然后就能夠通過臭氧發生器將臭氧輸送進輸氣管的內部，然后經由進氣管輸送進排氣管的內部，最后被排在反應罐中的廢水內。
（發明人：張思涵;高新紅;張玉華;張志勇;邢永生）
