公布日：2022.12.27
申請日：2022.09.22
分類號：C02F9/14(2006.01)I;B01D21/28(2006.01)I;C02F3/32(2006.01)I
摘要
本發明公開了一種新型生態污水處理設備及其處理工藝，涉及污水處理技術領域，解決了現有的生態污水處理設備在處理污水時無法有效的降低污水的流速，導致污水中大量的雜質無法進行分離，且污水的凈化效果較差的問題。一種新型生態污水處理設備及其處理工藝，包括第一過濾池，所述第一過濾池的一端設置有污水進水管，所述第一過濾池的另一端上方設置有抽水管，所述第一過濾池的內部設置有格柵板。本發明可以有效的降低污水在裝置中流動中的流速，使得污水中的不溶性雜質在污水輸送的過程中進行沉淀，對污水進行高效的初步過濾，然后將污水均勻分布在生態處理箱中且采用間歇式注水，可以有效的提高污水凈化結果。
權利要求書

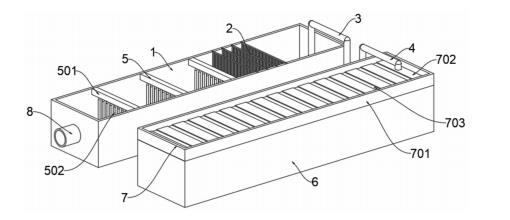

1.一種新型生態污水處理設備，包括第一過濾池(1)，其特征在于：所述第一過濾池(1)的一端設置有污水進水管(8)，所述第一過濾池(1)的另一端上方設置有抽水管(3)，所述第一過濾池(1)的內部設置有格柵板(2)，所述格柵板(2)與污水進水管(8)的中間設置有降速機構(5)；所述降速機構(5)包括固定頂板(501)，所述固定頂板(501)的下方傾斜設置有斜向降速板(502)，所述斜向降速板(502)的中間貫穿設置有擺動轉軸(503)，所述擺動轉軸(503)的底端插接在第一過濾池(1)的內部底面，所述擺動轉軸(503)的頂端從固定頂板(501)的底面插入固定頂板(501)的內部，所述擺動轉軸(503)位于固定頂板(501)內部的端部外側設置有同步齒輪(504)，所述同步齒輪(504)的一側設置有和其嚙合的擺動齒輪條(505)，所述擺動齒輪條(505)的一端設置有擺動連桿(506)，所述擺動連桿(506)的另一端插接在固定頂板(501)的內壁中且與固定頂板(501)滑動連接，所述擺動連桿(506)的另一端下方設置有曲柄連桿(507)，所述曲柄連桿(507)的下方設置有轉盤(508)，所述轉盤(508)的底面中心處設置有支撐轉軸(509)，所述支撐轉軸(509)的一側設置有擺動電機(512)，所述擺動電機(512)的端部設置有驅動齒輪(511)，所述驅動齒輪(511)的一側設置有和其嚙合的對傳動齒輪(510)，所述傳動齒輪(510)固定在支撐轉軸(509)的外側；所述抽水管(3)的一側設置有注水管(4)，所述注水管(4)的頂端向設置有水流均勻分布機構(7)，所述水流均勻分布機構(7)包括盛水板(701)，所述盛水板(701)的表面設置有盛水倉(702)，所述盛水倉(702)的底面設置有貫穿盛水板(701)的滲水槽(704)，所述滲水槽(704)的中間活動設置有密封條(703)，所述密封條(703)的兩端上表面均設置有支撐連桿(707)，所述支撐連桿(707)貫穿滲水槽(704)的內壁插接在盛水板(701)內部且頂端設置有電磁鐵(705)，所述電磁鐵(705)的上方設置有永磁體(706)；所述盛水板(701)的下方設置有生態處理箱(6)，所述生態處理箱(6)包括處理箱體(601)，所述處理箱體(601)的一端端面設置有出水口(603)，所述處理箱體(601)的內部設置有綠植種植層(605)，所述綠植種植層(605)的下方設置有表層土壤對齊層(606)，所述表層土壤對齊層(606)的下方設置有微生物填充層(607)，所述微生物填充層(607)的下方設置有底層過濾土壤層(608)，所述底層過濾土壤層(608)的底面、底層過濾土壤層(608)與微生物填充層(607)的中間、微生物填充層(607)與表層土壤對齊層(606)的中間、表層土壤對齊層(606)與綠植種植層(605)的中間均設置有隔板(602)。
2.根據權利要求1所述的一種新型生態污水處理設備，其特征在于：所述抽水管(3)和注水管(4)的中間設置有水泵并與水泵進行連接，所述抽水管(3)位于第一過濾池(1)中間的端部位于液面之下的高度為第一過濾池(1)中液面高度的二分之一。
3.根據權利要求1所述的一種新型生態污水處理設備，其特征在于：所述格柵板(2)的表面設置等間距分布有貫穿的豎向水槽(9)，所述格柵板(2)的兩側均滑動卡接在第一過濾池(1)的內壁上。
4.根據權利要求1所述的一種新型生態污水處理設備，其特征在于：所述處理箱體(601)的內側底面設置有導流底板(604)，所述導流底板(604)的一端與出水口(603)的外側邊緣平齊，所述導流底板(604)的表面為具有一定角度的斜坡，所述導流底板(604)的截面為三角形。
5.根據權利要求1所述的一種新型生態污水處理設備，其特征在于：所述隔板(602)的表面貫穿且均勻分布設置有滲透孔，所述滲透孔的內徑尺寸為3mm—5mm。
6.根據權利要求1所述的一種新型生態污水處理設備，其特征在于：所述曲柄連桿(507)的兩端端部均貫穿設置有連接軸銷，兩個所述連接軸銷的一端分別插接在擺動連桿(506)的端部和轉盤(508)的表面。
7.根據權利要求1所述的一種新型生態污水處理設備，其特征在于：所述處理箱體(601)、隔板(602)的材質均為新型塑鋼板，所述隔板(602)與處理箱體(601)內壁通過螺釘固定。
8.根據權利要求1所述的一種新型生態污水處理設備，其特征在于：所述永磁體(706)與電磁鐵(705)之間磁性吸附連接，所述永磁體(706)對電磁鐵(705)的磁性吸附力大于密封條(703)的重力和位于密封條(703)表面的水對密封條(703)的壓力。
9.根據權利要求1所述的一種新型生態污水處理設備，其特征在于：所述支撐轉軸(509)的底端插接在固定頂板(501)的內部，所述支撐轉軸(509)的底端外側與固定頂板(501)的中間設置有滾珠軸承。
10.根據權利要求1-9中的任意一項中所述的一種新型生態污水處理設備的處理工藝，其特征在于：所述處理工藝包括以下步驟：(A)首先將待處理的污水通過污水進水管(8)向第一過濾池(1)中間進行輸送，在污水進入第一過濾池(1)內側后會向抽水管(3)方向進行流動，此時流動中的污水會與呈現傾斜狀態的斜向降速板(502)并且經過位于第一過濾池(1)中間插接的格柵板(2)，此過程中傾斜的斜向降速板(502)和插接在第一過濾池(1)中間的格柵板(2)會對污水進行阻攔降低污水流動的流速；(B)在污水經過傾斜的斜向降速板(502)的同時，可以接通擺動電機(512)的電源并啟動，使得擺動電機(512)驅動驅動齒輪(511)和傳動齒輪(510)旋轉帶動插接在固定頂板(501)中的支撐轉軸(509)進行旋轉，此時支撐轉軸(509)會通過帶動轉盤(508)旋轉使得轉盤(508)帶動曲柄連桿(507)的一端圍繞支撐轉軸(509)的軸線做圓周運動，從而使得曲柄連桿(507)的另一端帶動擺動連桿(506)和擺動齒輪條(505)做往復直線移動，使得擺動齒輪條(505)帶動同步齒輪(504)來回旋轉并且?guī)?dòng)傾斜的斜向降速板(502)進行來回?cái)[動，拉回?cái)[動中的斜向降速板(502)會與流動的污水進行撞擊，進一步降低污水的流速；(C)污水到達抽水管(3)下方時流速會降至最低，并且污水中的雜質會經過斜向降速板(502)和格柵板(2)的阻攔沉淀在格柵板(2)之前，隨后抽水管(3)通過其連接的水泵將凈化后的污水進行吸取，并通過注水管(4)向盛水倉(702)中進行注入；(D)在凈化后的污水將盛水倉(702)注滿之前卡接在滲水槽(704)內側的密封條(703)不會向下移動，在盛水倉(702)被污水注滿后注水管(4)停止供水，隨后斷開永磁體(706)的電源，使得永磁體(706)失去對電磁鐵(705)的磁性吸附力，從而使得密封條(703)在污水的壓力下向下移動，使得原先被密封條(703)封堵的滲水槽(704)敞開，而污水通過敞開后的滲水槽(704)會均勻的流淌進入處理箱體(601)中；(E)進入處理箱體(601)中的污水會被位于最上層隔板(602)表面鋪設的綠植種植層(605)進行吸收，被綠植種植層(605)吸收的污水會在進過綠植種植層(605)凈化后向下滲透，滲透下的污水會依次進過表層土壤對齊層(606)、微生物填充層(607)和底層過濾土壤層(608)，通過綠植種植層(605)、表層土壤對齊層(606)、微生物填充層(607)和底層過濾土壤層(608)可以對污水進行完全凈化；(F)完全凈化后的污水會落在導流底板(604)的表面，并順著傾斜的導流底板(604)向隔板(602)端部的出水口(603)處流動，通過隔板(602)端部貫穿的出水口(603)向外進行排出。
發明內容
本發明的目的在于提供一種新型生態污水處理設備及其處理工藝，以解決上述背景技術中提出的等問題。
為實現上述目的，本發明提供如下技術方案：一種新型生態污水處理設備，包括第一過濾池，所述第一過濾池的一端設置有污水進水管，所述第一過濾池的另一端上方設置有抽水管，所述第一過濾池的內部設置有格柵板，所述格柵板與污水進水管的中間設置有降速機構；
所述降速機構包括固定頂板，所述固定頂板的下方傾斜設置有斜向降速板，所述斜向降速板的中間貫穿設置有擺動轉軸，所述擺動轉軸的底端插接在第一過濾池的內部底面，所述擺動轉軸的頂端從固定頂板的底面插入固定頂板的內部，所述擺動轉軸位于固定頂板內部的端部外側設置有同步齒輪，所述同步齒輪的一側設置有和其嚙合的擺動齒輪條，所述擺動齒輪條的一端設置有擺動連桿，所述擺動連桿的另一端插接在固定頂板的內壁中且與固定頂板滑動連接，所述擺動連桿的另一端下方設置有曲柄連桿，所述曲柄連桿的下方設置有轉盤，所述轉盤的底面中心處設置有支撐轉軸，所述支撐轉軸的一側設置有擺動電機，所述擺動電機的端部設置有驅動齒輪，所述驅動齒輪的一側設置有和其嚙合的對傳動齒輪，所述傳動齒輪固定在支撐轉軸的外側；
所述抽水管的一側設置有注水管，所述注水管的頂端向設置有水流均勻分布機構，所述水流均勻分布機構包括盛水板，所述盛水板的表面設置有盛水倉，所述盛水倉的底面設置有貫穿盛水板的滲水槽，所述滲水槽的中間活動設置有密封條，所述密封條的兩端上表面均設置有支撐連桿，所述支撐連桿貫穿滲水槽的內壁插接在盛水板內部且頂端設置有電磁鐵，所述電磁鐵的上方設置有永磁體；
所述盛水板的下方設置有生態處理箱，所述生態處理箱包括處理箱體，所述處理箱體的一端端面設置有出水口，所述處理箱體的內部設置有綠植種植層，所述綠植種植層的下方設置有表層土壤對齊層，所述表層土壤對齊層的下方設置有微生物填充層，所述微生物填充層的下方設置有底層過濾土壤層，所述底層過濾土壤層的底面、底層過濾土壤層與微生物填充層的中間、微生物填充層與表層土壤對齊層的中間、表層土壤對齊層與綠植種植層的中間均設置有隔板。
優選的，所述抽水管和注水管的中間設置有水泵并與水泵進行連接，所述抽水管位于第一過濾池中間的端部位于液面之下的高度為第一過濾池中液面高度的二分之一。
優選的，所述格柵板的表面設置等間距分布有貫穿的豎向水槽，所述格柵板的兩側均滑動卡接在第一過濾池的內壁上。
優選的，所述處理箱體的內側底面設置有導流底板，所述導流底板的一端與出水口的外側邊緣平齊，所述導流底板的表面為具有一定角度的斜坡，所述導流底板的截面為三角形。
優選的，所述隔板的表面貫穿且均勻分布設置有滲透孔，所述滲透孔的內徑尺寸為3mm—5mm。
優選的，所述曲柄連桿的兩端端部均貫穿設置有連接軸銷，兩個所述連接軸銷的一端分別插接在擺動連桿的端部和轉盤的表面。
優選的，所述永磁體與電磁鐵之間磁性吸附連接，所述永磁體對電磁鐵的磁性吸附力大于密封條的重力和位于密封條表面的水對密封條的壓力。
本發明還提供了一種新型生態污水處理設備的處理工藝，所述處理工藝包括以下步驟：
(A)首先將待處理的污水通過污水進水管向第一過濾池中間進行輸送，在污水進入第一過濾池內側后會向抽水管方向進行流動，此時流動中的污水會與呈現傾斜狀態的斜向降速板并且經過位于第一過濾池中間插接的格柵板，此過程中傾斜的斜向降速板和插接在第一過濾池中間的格柵板會對污水進行阻攔降低污水流動的流速；
(B)在污水經過傾斜的斜向降速板的同時，可以接通擺動電機的電源并啟動，使得擺動電機驅動驅動齒輪和傳動齒輪旋轉帶動插接在固定頂板中的支撐轉軸進行旋轉，此時支撐轉軸會通過帶動轉盤旋轉使得轉盤帶動曲柄連桿的一端圍繞支撐轉軸的軸線做圓周運動，從而使得曲柄連桿的另一端帶動擺動連桿和擺動齒輪條做往復直線移動，使得擺動齒輪條帶動同步齒輪來回旋轉并且?guī)?dòng)傾斜的斜向降速板進行來回?cái)[動，拉回?cái)[動中的斜向降速板會與流動的污水進行撞擊，進一步降低污水的流速；
(C)污水到達抽水管下方時流速會降至最低，并且污水中的雜質會經過斜向降速板和格柵板的阻攔沉淀在格柵板之前，隨后抽水管通過其連接的水泵將凈化后的污水進行吸取，并通過注水管向盛水倉中進行注入；
(D)在凈化后的污水將盛水倉注滿之前卡接在滲水槽內側的密封條不會向下移動，在盛水倉被污水注滿后注水管停止供水，隨后斷開永磁體的電源，使得永磁體失去對電磁鐵的磁性吸附力，從而使得密封條在污水的壓力下向下移動，使得原先被密封條封堵的滲水槽敞開，而污水通過敞開后的滲水槽會均勻的流淌進入處理箱體中；
(E)進入處理箱體中的污水會被位于最上層隔板表面鋪設的綠植種植層進行吸收，被綠植種植層吸收的污水會在進過綠植種植層凈化后向下滲透，滲透下的污水會依次進過表層土壤對齊層、微生物填充層和底層過濾土壤層，通過綠植種植層、表層土壤對齊層、微生物填充層和底層過濾土壤層可以對污水進行完全凈化；
(F)完全凈化后的污水會落在導流底板的表面，并順著傾斜的導流底板向隔板端部的出水口處流動，通過隔板端部貫穿的出水口向外進行排出。
優選的，所述處理箱體、隔板的材質均為新型塑鋼板，所述隔板與處理箱體內壁通過螺釘固定。
優選的，所述支撐轉軸的底端插接在固定頂板的內部，所述支撐轉軸的底端外側與固定頂板的中間設置有滾珠軸承。
與現有技術相比，本發明的有益效果是：
1、本發明通過在污水注入第一過濾池后會經過傾斜設置有的斜向降速板，此時由于斜向降速板傾斜的狀態會對水流的流速進行減緩，同時可以接通擺動電機的電源并啟動，使得擺動電機通過驅動齒輪和傳動齒輪驅動支撐轉軸旋轉并帶動轉盤轉動，此時轉盤會通過曲柄連桿使得擺動連桿帶動擺動齒輪條進行往復直線運動，使得擺動齒輪條帶動和其嚙合的同步齒輪往復旋轉使得斜向降速板同步進行往復擺動，使得往復擺動的斜向降速板與水流主動撞擊，將水流的流速降至最低，可以有效的降低水流的流速，使得污水在流淌的過程中其中含有的雜質可以有效的進行沉淀，有效的提高污水的凈化效率；
2、本發明通過注水管和抽水管將經過斜向降速板、格柵板降速后且內部雜質沉淀后的水注入到在盛水倉中，等待污水注滿盛水倉后且平置一定時間，使得水在盛水倉中停止流動，隨后斷開永磁體的電源，使得密封條在水壓和其重力的作用下下移，使得水流通過滲水槽流淌至綠植種植層的表面，可以保證水流均勻的分布在綠植種植層的表面并被綠植種植層進行吸收；
3、本發明通過在處理箱體的中間設置有四層隔板，且四個隔板的表面依次分布有綠植種植層、表層土壤對齊層、微生物填充層和底層過濾土壤層，使得被綠植種植層均勻吸收的水流會經過綠植種植層、表層土壤對齊層、微生物填充層和底層過濾土壤層的進一步吸收過濾，可以對污水進行完全凈化，且采用間歇式向盛水倉中注入污水，在先前污水完全過濾后在加入新的污水，可以科學有效的對污水進行處理，有效的提高污水的凈化效率。
（發明人：鄒大祥;鄒天宇）
