公布日：2022.11.11
申請日：2022.07.20
分類號：C02F1/04(2006.01)I;C10L1/02(2006.01)I;B01D53/86(2006.01)I
摘要
本發明公開了一種用于餐廚垃圾廢水裝置與余熱利用的系統，包括油水分離器和破碎壓榨機，所述油水分離器的外側設置有和油水分離器相連的廢水儲存箱和油儲存箱，餐廚垃圾經壓榨和油水分離后，油脂被提煉回收做為生物質柴油，所述廢水儲存箱的一側設置有進水提升泵，且進水提升泵和廢水儲存箱通過管道連接；本發明的有益效果是：通過蒸汽加熱發酵倉，既節約了能源，又減少了污水的量；通過高溫煮沸，水蒸氣冷凝排出，都是純凈水，避免了廢水直排帶來的影響；蒸汽加熱避免了用油浴加熱造成的廢棄油回收的問題；通過管道收集將富余蒸汽導入油水分離器可防止低溫油脂凝固，導入廢水儲存箱預熱廢水，節約了能源。
權利要求書

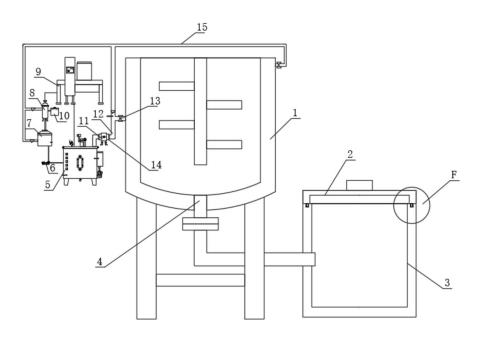

1.一種用于餐廚垃圾廢水裝置，其特征在于：包括油水分離器(8)和破碎壓榨機(9)，所述油水分離器(8)的外側設置有和油水分離器(8)相連的廢水儲存箱(7)和油儲存箱(10)，所述廢水儲存箱(7)的一側設置有進水提升泵(6)，且進水提升泵(6)和廢水儲存箱(7)通過管道連接。
2.一種用于餐廚垃圾的余熱利用系統，包括如權利要求1所述的餐廚垃圾廢水裝置，其特征在于：所述進水提升泵(6)的一側設置有電熱式蒸汽鍋爐(5)，且進水提升泵(6)和電熱式蒸汽鍋爐(5)通過管道連接，所述電熱式蒸汽鍋爐(5)的一側設置有發酵倉(1)，且發酵倉(1)和電熱式蒸汽鍋爐(5)之間設置有進氣管(12)，所述進氣管(12)上安裝有三元催化器(14)，所述發酵倉(1)和電熱式蒸汽鍋爐(5)之間設置有支撐機構。
3.根據權利要求2所述的一種用于餐廚垃圾的余熱利用系統，其特征在于：所述支撐機構包括第一支撐座(11)、第二支撐座(16)、第一支撐口(18)、底架(19)、第二支撐口(21)，所述底架(19)的頂部設置有第一支撐座(11)，所述第一支撐座(11)的頂部開設有第一支撐口(18)，所述第二支撐座(16)的底部開設有第二支撐口(21)，且第一支撐口(18)和第二支撐口(21)位于三元催化器(14)的外側。
4.根據權利要求3所述的一種用于餐廚垃圾的余熱利用系統，其特征在于：所述第一支撐座(11)的外側設置有對稱分布的第一緊固耳(17)，所述第二支撐座(16)的外側設置有對稱分布的第二緊固耳(20)，且第一緊固耳(17)和第二緊固耳(20)通過螺栓連接。
5.根據權利要求2所述的一種用于餐廚垃圾的余熱利用系統，其特征在于：所述進氣管(12)上還設置有進氣電磁閥(13)和富余蒸汽導流管(15)，且富余蒸汽導流管(15)分別與油水分離器(8)、廢水儲存箱(7)連接。
6.根據權利要求2所述的一種用于餐廚垃圾的余熱利用系統，其特征在于：所述發酵倉(1)上設置有和發酵倉(1)內部連通的冷凝純凈水排放口(4)，所述發酵倉(1)的一側設置有集水盒盒體(3)，且冷凝純凈水排放口(4)和集水盒盒體(3)通過管道連接。
7.根據權利要求6所述的一種用于餐廚垃圾的余熱利用系統，其特征在于：所述集水盒盒體(3)的頂部鉸接有集水盒盒蓋(2)，所述集水盒盒蓋(2)和集水盒盒體(3)上設置有穩固組件。
8.根據權利要求7所述的一種用于餐廚垃圾的余熱利用系統，其特征在于：所述穩固組件包括固定塊(22)、橡膠塊(23)和固定槽(24)，所述集水盒盒蓋(2)的活動端設置有對稱分布的固定塊(22)，所述集水盒盒體(3)的對應端開設有供固定塊(22)插入的固定槽(24)，且固定槽(24)的內側面設置有對稱分布的橡膠塊(23)。
發明內容
本發明的目的在于提供一種用于餐廚垃圾廢水裝置與余熱利用的系統，以解決上述背景技術中提出的餐廚垃圾直排會造成市政生活廢水進水濃度增高，其高鹽分會導致污水處置的生化系統效率下降甚至失效，加大市政生活污水處理的難度；高溫好氧發酵普遍采用油浴加熱，也需消耗電能且導熱油在重復使用后存在更換和廢棄處置的難題。
為實現上述目的，本發明提供如下技術方案：一種用于餐廚垃圾廢水裝置，包括油水分離器和破碎壓榨機，所述油水分離器的外側設置有和油水分離器相連的廢水儲存箱和油儲存箱，餐廚垃圾經壓榨和油水分離后，油脂被提煉回收做為生物質柴油，所述廢水儲存箱的一側設置有進水提升泵，且進水提升泵和廢水儲存箱通過管道連接。
一種用于餐廚垃圾的余熱利用系統，所述進水提升泵的一側設置有電熱式蒸汽鍋爐，且進水提升泵和電熱式蒸汽鍋爐通過管道連接，所述電熱式蒸汽鍋爐的一側設置有發酵倉，且發酵倉和電熱式蒸汽鍋爐之間設置有進氣管，經壓榨和油水分離后的廢水經電熱式蒸汽鍋爐煮沸，高溫時水分自然蒸發，蒸汽在壓力的作用下為發酵倉提供熱量，所述進氣管上安裝有三元催化器，通過三元催化器可對蒸汽進行凈化，所述發酵倉和電熱式蒸汽鍋爐之間設置有支撐機構。
作為本發明的一種優選的技術方案，所述支撐機構包括第一支撐座、第二支撐座、第一支撐口、底架、第二支撐口，所述底架的頂部設置有第一支撐座，所述第一支撐座的頂部開設有第一支撐口，所述第二支撐座的底部開設有第二支撐口，且第一支撐口和第二支撐口位于三元催化器的外側，有助于起到對三元催化器的穩固支撐。
作為本發明的一種優選的技術方案，所述第一支撐座的外側設置有對稱分布的第一緊固耳，所述第二支撐座的外側設置有對稱分布的第二緊固耳，且第一緊固耳和第二緊固耳通過螺栓連接，實現了第一緊固耳和第二緊固耳的固定。
作為本發明的一種優選的技術方案，所述進氣管上還設置有進氣電磁閥和富余蒸汽導流管，且富余蒸汽導流管分別與油水分離器、廢水儲存箱連接，將富余蒸汽導入油水分離器可防止低溫油脂凝固，導入廢水儲存箱預熱廢水，節約了能源。
作為本發明的一種優選的技術方案，所述發酵倉上設置有和發酵倉內部連通的冷凝純凈水排放口，所述發酵倉的一側設置有集水盒盒體，且冷凝純凈水排放口和集水盒盒體通過管道連接，冷凝純凈水排出時落入集水盒盒體內進行收集，收集作為沖洗地面或除臭設備循環使用。
作為本發明的一種優選的技術方案，所述集水盒盒體的頂部鉸接有集水盒盒蓋，所述集水盒盒蓋和集水盒盒體上設置有穩固組件。
作為本發明的一種優選的技術方案，所述穩固組件包括固定塊、橡膠塊和固定槽，所述集水盒盒蓋的活動端設置有對稱分布的固定塊，所述集水盒盒體的對應端開設有供固定塊插入的固定槽，且固定槽的內側面設置有對稱分布的橡膠塊，使得集水盒盒蓋和集水盒盒體蓋合牢固。
與現有技術相比，本發明的有益效果是：
(1)通過蒸汽加熱發酵倉，既節約了能源，又減少了污水的量；
(2)通過高溫煮沸，水蒸氣冷凝排出，都是純凈水，避免了廢水直排帶來的影響；
(3)蒸汽加熱避免了用油浴加熱造成的廢棄油回收的問題；
(4)通過管道收集將富余蒸汽導入油水分離器可防止低溫油脂凝固，導入廢水儲存箱預熱廢水，節約了能源；
(5)通過設計的支撐機構，有助于增加對三元催化器的支撐，避免了三元催化器的松動；
(6)冷凝純凈水流入集水盒盒體內進行收集；
(7)通過設計的穩固組件，使得集水盒盒蓋和集水盒盒體蓋合穩固，使得收集的純凈水進行防護。
（發明人：楊鈞涵;楊哲宇;陳雨琴）
