公布日：2022.11.04
申請日：2022.07.22
分類號：C02F9/14(2006.01)I;C02F101/30(2006.01)N
摘要
本發明涉及一種廢水站廢水處理工藝及其裝置，其特征在于：其中一種廢水站廢水處理工藝包括以下步驟：S1：粗格柵處理、S2：細格柵處理、S3：一次沉淀、S4：生化池處理、S5：二次沉淀、S6：活性過濾、S7：消毒處理、S8：抽檢排放。本設計通過采用新型工藝大大簡化了處理步驟，不僅降低了成本，而且處理效率相較以往也提高了百分之三十。
權利要求書
1.一種廢水站廢水處理工藝，其特征在于：包括以下步驟：S1：粗格柵處理：廢水站的外來污水通過管道輸送進粗格柵處理渠，通過設置的粗格柵去除大于20mm的雜質，經過粗格柵處理過后的污水會自動流入水泵機房內；S2：細格柵處理：水泵機房內的污水通過抽水泵輸送進細格柵處理渠，通過設置的細格柵去除大于5mm的雜質；S3：一次沉淀：經過細格柵處理后的污水在重力的作用下會自動流入曝氣沉砂池，污水在曝氣沉砂池內會進行第一次重力沉降去除砂石，通過曝氣的方式將砂石表面的有機物分離，曝氣過程中的產生的尾氣通過尾氣處理系統排出；S4：生化池處理：經過一次沉淀后的污水通過抽液泵輸送進生化池內，通過生化池內的微生物去除污水中的有機物；S5：二次沉淀：經過生化處理后的污水混合液系統會流入二次沉淀池內，通過二次沉淀池加速污水沉淀并形成污泥，形成的污泥會經過污泥處理系統進行濃縮、調理和深度脫水，脫水后的泥餅會通過外運進行無害化處理；S6：活性過濾：經過二次沉淀后的混合液會輸送進活性過濾池內，混合液在活性過濾池內會經過混凝、澄清和過濾得到清水；S7：消毒處理：經過活性過濾后的清水會輸送進消毒池內，通過紫外線進行消毒，去除水中的病原微生物；S8：抽檢排放：經過消毒后的清水在需要進行抽檢，每隔半個小時抽檢兩次，抽檢達標后排放出去。
2.根據權利要求1所述的一種廢水站廢水處理工藝，其特征在于：所述的步驟S3中曝氣沉砂池的底部設置有螺旋排放系統，通過螺旋排放系統將沉淀的砂石輸送出曝氣沉砂池。
3.根據權利要求1所述的一種廢水站廢水處理工藝，其特征在于：所述的步驟S4中的生化池分為微生物培育區、缺氧區和好氧區，污水先經過微生物培育區去除有機物，然后通過內循環回流至缺氧區，通過反硝化反應進行脫氮，再流入好氧區內，通過硝化反應進行脫磷。
4.根據權利要求1所述的一種廢水站廢水處理工藝，其特征在于：所述的步驟S6中的活性過濾池內設置有石英砂濾料層，通過石英砂濾料層對水流進行過濾。
5.根據權利要求1所述的一種廢水站廢水處理工藝，其特征在于：所述的步驟S7中的消毒池內紫外線的消毒時間為2-3小時。

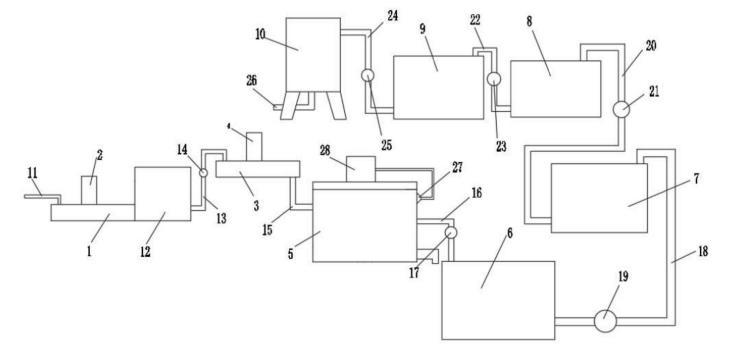

6.根據權利要求1-5所述的一種廢水站廢水處理工藝，其特征在于：采用上述一種廢水站廢水處理工藝的一種廢水站廢水處理裝置包括粗格柵處理渠(1)、細粗格柵處理渠(3)、曝氣沉砂池(5)、生化池(6)、二次沉淀池(7)、活性過濾池(8)、消毒池(9)和儲水罐(10)，所述粗格柵處理渠的一端連接有進水管(11)，所述的粗格柵處理渠內設置有粗格柵(2)，所述粗格柵處理渠的另一端與水泵機房(12)相連通，所述的細粗格柵處理渠內設置有細格柵(4)并且其的一端通過抽送管道(13)與水泵機房相連通，所述的抽送管道上安裝有水泵(14)，所述細粗格柵處理渠另一端的底部連接有第一輸送管道(15)，所述的第一輸送管道與曝氣沉砂池相連通，所述曝氣沉砂池內的底部安裝有螺旋排放系統，所述生化池通過第二輸送管道(16)與曝氣沉砂池相連通，所述的第二輸送管道上安裝有第一抽水泵(17)，所述二次沉淀池通過第三輸送管道(18)與生化池相連通，所述的第三輸送管道上安裝有第二抽水泵(19)，所述的活性過濾池通過第四輸送管道(20)與二次沉淀池相連通，所述的第四輸送管道上安裝有第三抽水泵(21)，所述的消毒池通過第五輸送管道(22)與活性過濾池相連通，所述的第五輸送管道上安裝有第四抽水泵(23)，所述的儲水罐又通過第六輸送管道(24)與消毒池相連通，所述的第六輸送管道上安裝有第五抽水泵(25)，所述儲水罐的底部還連接有排水管道(26)。
7.根據權利要求6所述的一種廢水站廢水處理工藝，其特征在于：所述曝氣沉砂池的頂部呈密封狀并且其上端的側壁上開設有出氣口，所述的出氣口通過安裝在曝氣沉砂池上端外壁上的集氣罩(27)與除臭裝置(28)相連通，所述的除臭裝置固定在曝氣沉砂池的頂部并且其內設置有活性炭過濾層。
8.根據權利要求6所述的一種廢水站廢水處理工藝，其特征在于：所述的螺旋排放系統包括刮板(31)、伺服電機(27)、轉軸(28)、連接套(30)、輸送電機(35)和螺旋輸送機構(34)，所述曝氣沉砂池的底部開設有倒置的圓臺型凹槽，所述的轉軸豎直轉動連接在倒置的圓臺型凹槽的中心處，所述轉軸的上端與安裝在曝氣沉砂池內頂部的伺服電機相連，所述的連接套固定在轉軸的下端上并隨著其一同轉動，所述的刮板設置有四塊，四塊刮板與曝氣沉砂池內的底部相接觸并通過連接件固定在連接套上，所述曝氣沉砂池的底部還開設有輸送槽道(32)，所述的輸送槽道與固定在曝氣沉砂池外壁上的導流罩體(33)相連通，所述導流罩體遠離曝氣沉砂池的一端開設有出料口，所述的導流罩體通過電磁閥體(36)對出料口進行密封，所述螺旋輸送機構設置在輸送槽道和導流罩體內并且其的一端與安裝在導流罩體外壁上的輸送電機相連。
發明內容
本發明為了解決上述問題設計了一種廢水站廢水處理工藝及其裝置，通過采用新型工藝大大簡化了處理步驟，不僅降低了成本，而且處理效率相較以往也提高了百分之三十。
為解決上述的技術問題，本發明提供了一種廢水站廢水處理工藝，其特征在于：包括以下步驟：
S1：粗格柵處理：廢水站的外來污水通過管道輸送進粗格柵處理渠，通過設置的粗格柵去除大于20mm的雜質，經過粗格柵處理過后的污水會自動流入水泵機房內；
S2：細格柵處理：水泵機房內的污水通過抽水泵輸送進細格柵處理渠，通過設置的細格柵去除大于5mm的雜質；
S3：一次沉淀：經過細格柵處理后的污水在重力的作用下會自動流入曝氣沉砂池，污水在曝氣沉砂池內會進行第一次重力沉降去除砂石，通過曝氣的方式將砂石表面的有機物分離，曝氣過程中的產生的尾氣通過尾氣處理系統排出；
S4：生化池處理：經過一次沉淀后的污水通過抽液泵輸送進生化池內，通過生化池內的微生物去除污水中的有機物；
S5：二次沉淀：經過生化處理后的污水混合液系統會流入二次沉淀池內，通過二次沉淀池加速污水沉淀并形成污泥，形成的污泥會經過污泥處理系統進行濃縮、調理和深度脫水，脫水后的泥餅會通過外運進行無害化處理；
S6：活性過濾：經過二次沉淀后的混合液會輸送進活性過濾池內，混合液在活性過濾池內會經過混凝、澄清和過濾得到清水；
S7：消毒處理：經過活性過濾后的清水會輸送進消毒池內，通過紫外線進行消毒，去除水中的病原微生物；
S8：抽檢排放：經過消毒后的清水在需要進行抽檢，每隔半個小時抽檢兩次，抽檢達標后排放出去。
進一步：所述的步驟S3中曝氣沉砂池的底部設置有螺旋排放系統，通過螺旋排放系統將沉淀的砂石輸送出曝氣沉砂池。
又進一步：所述的步驟S4中的生化池分為微生物培育區、缺氧區和好氧區，污水先經過微生物培育區去除有機物，然后通過內循環回流至缺氧區，通過反硝化反應進行脫氮，再流入好氧區內，通過硝化反應進行脫磷。
又進一步：所述的步驟S6中的活性過濾池內設置有石英砂濾料層，通過石英砂濾料層對水流進行過濾。
又進一步：所述的步驟S7中的消毒池內紫外線的消毒時間為2-3小時。
又進一步：采用上述一種廢水站廢水處理工藝的一種廢水站廢水處理裝置包括粗格柵處理渠、細粗格柵處理渠、曝氣沉砂池、生化池、二次沉淀池、活性過濾池、消毒池和儲水罐，所述粗格柵處理渠的一端連接有進水管，所述的粗格柵處理渠內設置有粗格柵，所述粗格柵處理渠的另一端與水泵機房相連通，所述的細粗格柵處理渠內設置有細格柵并且其的一端通過抽送管道與水泵機房相連通，所述的抽送管道上安裝有水泵，所述細粗格柵處理渠另一端的底部連接有第一輸送管道，所述的第一輸送管道與曝氣沉砂池相連通，所述曝氣沉砂池內的底部安裝有螺旋排放系統，所述生化池通過第二輸送管道與曝氣沉砂池相連通，所述的第二輸送管道上安裝有第一抽水泵，所述二次沉淀池通過第三輸送管道與生化池相連通，所述的第三輸送管道上安裝有第二抽水泵，所述的活性過濾池通過第四輸送管道與二次沉淀池相連通，所述的第四輸送管道上安裝有第三抽水泵，所述的消毒池通過第五輸送管道與活性過濾池相連通，所述的第五輸送管道上安裝有第四抽水泵，所述的儲水罐又通過第六輸送管道與消毒池相連通，所述的第六輸送管道上安裝有第五抽水泵，所述儲水罐的底部還連接有排水管道。
又進一步：所述曝氣沉砂池的頂部呈密封狀并且其上端的側壁上開設有出氣口，所述的出氣口通過安裝在曝氣沉砂池上端外壁上的集氣罩與除臭裝置相連通，所述的除臭裝置固定在曝氣沉砂池的頂部并且其內設置有活性炭過濾層。
再進一步：所述的螺旋排放系統包括刮板、伺服電機、轉軸、連接套、輸送電機和螺旋輸送機構，所述曝氣沉砂池的底部開設有倒置的圓臺型凹槽，所述的轉軸豎直轉動連接在倒置的圓臺型凹槽的中心處，所述轉軸的上端與安裝在曝氣沉砂池內頂部的伺服電機相連，所述的連接套固定在轉軸的下端上并隨著其一同轉動，所述的刮板設置有四塊，四塊刮板與曝氣沉砂池內的底部相接觸并通過連接件固定在連接套上，所述曝氣沉砂池的底部還開設有輸送槽道，所述的輸送槽道與固定在曝氣沉砂池外壁上的導流罩體相連通，所述導流罩體遠離曝氣沉砂池的一端開設有出料口，所述的導流罩體通過電磁閥體對出料口進行密封，所述螺旋輸送機構設置在輸送槽道和導流罩體內并且其的一端與安裝在導流罩體外壁上的輸送電機相連。
采用上述結構后，本發明通過采用新型工藝大大簡化了處理步驟，不僅降低了成本，而且處理效率相較以往也提高了百分之三十；而且本發明還通過集氣罩和除臭裝置對產生的廢氣進行除雜，防止對周圍環境造成二次污染，起到了增加實用性能的作用。
（發明人：許宗偉）
