公布日：2022.03.22
申請日：2021.11.12
分類號：C02F11/10(2006.01)I;C02F11/121(2019.01)I;C10B53/00(2006.01)I;C10B53/02(2006.01)I;C10B57/04(2006.01)I;C10B57/08(2006.01)I
摘要
本發明的一種基于熱水解預處理的污泥干化碳化處理系統及方法，包括：濕污泥料倉與熱水解反應器相連接，熱水解反應器的出泥口與機械脫水設備相連接，機械脫水設備與混合螺旋給料機相連接，混合螺旋給料機與碳化裝置相連接；混合螺旋給料機上還設有生物質進料口；碳化裝置的熱解氣出口與熱風爐的燃燒進口相連接；機械脫水設備的出氣口與冷凝器相連接；冷凝器與熱風爐相連接；熱風爐的排煙口與碳化裝置的熱源進口相連接；碳化裝置的熱源出口與余熱回收系統相連接。本發明對污泥含水率無要求且無需加藥調質，有效提高熱解氣的產量，實現了污泥和生物質耦合碳化過程的能量自持供應，從而實現污泥熱水解和碳化過程的連續運行。
權利要求書

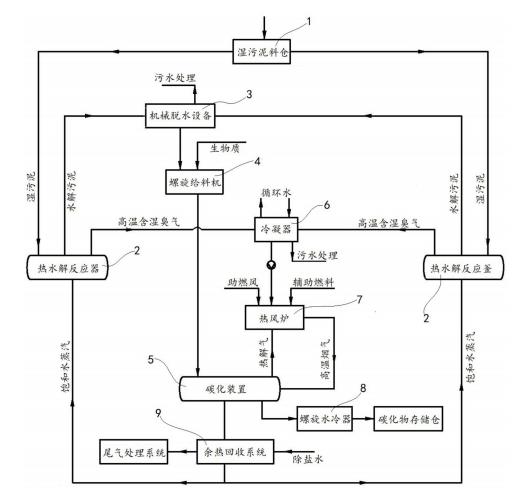

1.一種基于熱水解預處理的污泥干化碳化處理系統，包括：濕污泥料倉（1），所述濕污泥料倉（1）與熱水解反應器（2）的進泥口相連接，所述熱水解反應器（2）的出泥口與機械脫水設備（3）的進泥口相連接，其特征在于，所述機械脫水設備（3）的出泥口與混合螺旋給料機（4）的進口相連接，螺旋給料機（4）上還設有生物質進料口；所述混合螺旋給料機（4）的出口與碳化裝置（5）的進口相連接；所述混合所述碳化裝置（5）的熱解氣出口與熱風爐（7）的燃燒進口相連接；所述機械脫水設備（3）的出氣口與冷凝器（6）的氣相進口相連接；所述冷凝器（6）的氣相出口與熱風爐（7）的燃燒進口相連接；所述熱風爐（7）的排煙口與所述碳化裝置（5）的熱源進口相連接；所述碳化裝置（5）的熱源出口與余熱回收系統（8）相連接。
2.根據權利要求1所述的污泥干化碳化處理系統，其特征在于，所述濕污泥料倉（1）與所述熱水解反應器（2）通過螺桿泵或者柱塞泵相連接；所述熱水解反應器（2）和機械脫水設備（3）通過符合要求的流體泵連接。
3.根據權利要求1所述的污泥干化碳化處理系統，其特征在于，所述碳化裝置（5）的碳化物出口外設經螺旋水冷器（8）。
4.根據權利要求1所述的污泥干化碳化處理系統，其特征在于，所述熱水解反應器（2）是由2臺以上的熱水解反應器并聯設置。
5.一種基于熱水解預處理的污泥干化碳化處理方法，其特征在于，包括以下步驟：（1）將定量的濕污泥一次性投入熱水解反應釜，封閉進泥口；緩慢通入飽和水蒸汽并不斷攪動污泥，直至所述熱水解反應釜內達到規定的壓力和溫度；保持恒溫恒壓熱水解反應一段時間；（2）停止供應所述飽和水蒸汽，隨后釋放所述熱水解反應釜內的高溫含濕臭氣，反應釜內緩慢調節至常溫常壓；水解污泥送入機械脫水設備中，經脫水得到含水率不高于40%的干污泥；所述高溫含濕臭氣送入冷凝器內降溫除濕，得到低濕臭氣和廢水；所述低濕臭氣送至熱風爐中焚燒，廢水經排污管排出另行處理；（3）所述干污泥送入混合螺旋給料機內，按一定比例與生物質混合，然后送入碳化裝置內發生碳化反應，生成熱解氣、焦油和碳化物；所述熱解氣攜帶焦油進入熱風爐中，與所述低濕臭氣一起燃燒產生高溫?zé)煔�；�?）所述高溫?zé)煔膺M入碳化裝置，作為維持反應溫度的熱源，出口煙氣送入余熱回收系統中，與新鮮的除鹽水換熱生成飽和水蒸汽，作為所述熱水解反應釜的熱源。
6.根據權利要求5所述的污泥干化碳化處理方法，其特征在于，步驟（1）中的所述飽和水蒸汽為來自余熱回收系統產生的飽和水蒸汽，壓力為1.5～2.0MPa，溫度為180～220℃。
7.根據權利要求5所述的污泥干化碳化處理方法，其特征在于，步驟（1）中的所述熱水解反應的壓力為1.5～2.0MPa，溫度為180～215℃，反應時間不低于20min。
8.根據權利要求5所述的污泥干化碳化處理方法，其特征在于，步驟（3）中的所述碳化裝置微負壓運行，壓力為 0.03～0MPa，溫度為400～500℃。
發明內容
本發明要解決的技術問題，是提供一種基于熱水解預處理的污泥干化碳化處理系統及方法，拓展污泥安全處理處置的應用方案和途徑。
本發明的目的通過以下技術方案來實現：本發明的一種基于熱水解預處理的污泥干化碳化處理系統，其特征在于，包括：濕污泥料倉，所述濕污泥料倉與熱水解反應器的進泥口相連接，所述熱水解反應器的出泥口與機械脫水設備的進泥口相連接，其特征在于，所述機械脫水設備的出泥口與混合螺旋給料機的進口相連接，所述混合螺旋給料機上還設有生物質進料口；所述混合螺旋給料機的出口與碳化裝置的進口相連接；所述碳化裝置的熱解氣出口與熱風爐的燃燒進口相連接；所述機械脫水設備的出氣口與冷凝器的氣相進口相連接；所述冷凝器的氣相出口與熱風爐的燃燒進口相連接；所述熱風爐的排煙口與所述碳化裝置的熱源進口相連接；所述碳化裝置的熱源出口與余熱回收系統相連接。
本發明的一種基于熱水解預處理的污泥干化碳化處理方法，其特征在于，包括以下步驟：（1）將定量的濕污泥一次性投入熱水解反應釜，封閉進泥口；緩慢通入飽和水蒸汽并不斷攪動污泥，直至所述熱水解反應釜內達到規定的壓力和溫度；保持恒溫恒壓熱水解反應一段時間（具體時間根據污泥含水率和有機物含量不同而不同）；（2）停止供應所述飽和水蒸汽，隨后釋放所述熱水解反應釜內的高溫含濕臭氣，反應釜內緩慢調節至常溫常壓；水解污泥送入機械脫水設備中，經脫水得到含水率不高于40%的干污泥；所述高溫含濕臭氣送入冷凝器內降溫除濕，得到低濕臭氣和廢水；所述低濕臭氣送至熱風爐中焚燒，廢水經排污管排出另行處理；（3）所述干污泥送入混合螺旋給料機內，按一定比例與生物質混合，然后送入碳化裝置內發生碳化反應，生成熱解氣、焦油和碳化物；所述熱解氣攜帶焦油進入熱風爐中，與所述低濕臭氣一起燃燒產生高溫?zé)煔�；�?）所述高溫?zé)煔膺M入碳化裝置，作為維持反應溫度的熱源，出口煙氣送入余熱回收系統中，與新鮮的除鹽水換熱生成飽和水蒸汽，作為所述熱水解反應釜的熱源。
優選地，步驟（1）中的所述飽和水蒸汽為來自余熱回收系統產生的飽和水蒸汽，壓力為1.5～2.0MPa，溫度為180～220℃。
優選地，步驟（1）中的所述熱水解反應的壓力為1.5～2.0MPa，溫度為180～215℃，反應時間不低于20min。
優選地，步驟（3）中的所述碳化裝置微負壓運行，壓力為 0.03～0MPa，溫度為400～500℃。
與現有技術相比，本發明的優點在于：與污泥機械脫水相比，本發明的污泥無需加水和使用化學藥劑調理，減少了后端污水處理的成本和藥劑成本。與傳統的蒸汽熱干化相比，本發明的污泥熱水解反應中的水分沒有發生相變，大大降低蒸汽的能耗；而且臭氣生成量很小，冷凝器體積小，濃度高，可直接燃燒。與普通熱水解相比，本發明的熱水解技術類似高壓鍋的原理，無需對來料污泥稀釋至90%以上再進行加藥調質，對污泥含水率無嚴格要求；可以有效提高熱解氣的產量，通過調節生物質加入量實現污泥和生物質耦合碳化過程的能量自持供應，從而實現污泥熱水解和碳化過程的連續運行。本發明可以實現污泥和常規農林廢棄物的協同處理，碳化過程有利于碳匯，促進碳減排。
（發明人：瞿兆舟;瞿兆丹;鄧征兵;夏良;張虹;羅安然）
