公布日：2022.11.18
申請日：2022.10.19
分類號：C02F9/14(2006.01)I;C02F103/38(2006.01)N
摘要
本發明公開了一種聚酯生產廢水處理系統，屬于廢水處理領域，包括依次設置的氣提塔、混合池、沉淀池、超濾裝置、微電解裝置、厭氧池、接觸氧化池、MBR，以及微波處理裝置，利用剩余污泥將廢水中的污染物質分開處理，污泥吸附的污染物利用微波處理實現難降解物質轉化為易降解物質，另一部分經超濾、微電解處理后進行厭氧處理，這樣可以實現節能的同時實現聚酯生產廢水的生化處理。
權利要求書

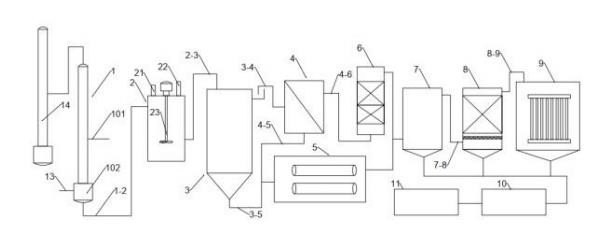

1.一種聚酯生產廢水處理系統，其特征在于，包括：依次設置的氣提塔（1）、混合池（2）、沉淀池（3）、超濾裝置（4）、微電解裝置（6）、厭氧池（7）、接觸氧化池（8）、MBR（9），所述氣提塔（1）設置有進水口（101）和廢水收集罐（102），所述廢水收集罐（102）設置在所述氣提塔（1）底部，所述廢水收集罐（102）上設置蒸汽入口（13），所述氣提塔（1）頂部設置蒸汽輸送管，所述蒸汽輸送管連接乙醛收集塔（14）；所述廢水收集罐（102）底部設置廢水管（1-2），所述廢水管（1-2）連接所述混合池（2），所述混合池（2）設置脫水污泥入口（21）、風干污泥進口（22）和攪拌裝置（23）；所述混合池（2）與所述沉淀池（3）通過混合廢水管（2-3）連接，所述沉淀池頂部設置出水堰，所述出水堰與所述超濾裝置（4）通過清液輸送管（3-4）連接，所述超濾裝置（4）的出水口與所述微電解裝置（6）通過超濾出水管（4-6）連接，所述微電解裝置（6）出水輸送至所述厭氧池（7），所述厭氧池（7）與所述接觸氧化池（8）通過厭氧出水管（7-8）連接，所述接觸氧化池（8）與所述MBR通過接觸氧化出水管（8-9）連接。
2.如權利要求1所述的聚酯生產廢水處理系統，其特征在于，所述厭氧池（7）、接觸氧化池（8）和MBR（9）均設置有出泥管，所述出泥管連接板框過濾機（10）進行脫水處理得到脫水污泥。
3.如權利要求2所述的聚酯生產廢水處理系統，其特征在于，還設置有污泥風干機（11），所述污泥風干機（11）的進泥端連接所述板框過濾機（10）的出泥端進行污泥風干處理得到風干污泥。
4.如權利要求1所述的聚酯生產廢水處理系統，其特征在于，還設置有微波處理裝置（5），所述沉淀池（3）的沉淀污泥通過污泥輸送管（3-5）輸送至所述微波處理裝置（5），所述微波處理裝置（5）的出口連接所述厭氧池（7）。
5.如權利要求4所述的聚酯生產廢水處理系統，其特征在于，還設置有調節池（12），所述調節池（12）的進水端連接所述微電解裝置（6）和微波處理裝置以及生活污水輸送管，所述調節池（12）的出水端連接所述厭氧池。
6.如權利要求1所述的聚酯生產廢水處理系統，其特征在于，所述攪拌裝置（23）設置一個或多個，所述攪拌裝置的攪拌速度為300-800r/min，攪拌時間20-30min。
7.如權利要求3所述的聚酯生產廢水處理系統，其特征在于，所述混合池（2）中投加剩余污泥，所述剩余污泥為脫水污泥和風干污泥，所述風干污泥與所述脫水污泥投加量的干重比為1:（2-5），所述剩余污泥投加量為以污泥干重計20-40g/L。
8.如權利要求7所述的聚酯生產廢水處理系統，其特征在于，所述混合池（2）中先投加所述脫水污泥攪拌混合10-15min后，再投加風干污泥進行攪拌混合。
9.如權利要求1所述的聚酯生產廢水處理系統，其特征在于，所述超濾裝置（4）采用PAN和PVDP膜，工作壓力0.2-0.4MPa。
10.如權利要求4所述的聚酯生產廢水處理系統，其特征在于，所述超濾裝置（4）的濃水出口通過超濾濃水管（4-5）連通所述微波處理裝置。
發明內容
本發明的實施例提供了一種聚酯生產廢水處理系統，包括：依次設置的氣提塔、混合池、沉淀池、超濾裝置、微電解裝置、厭氧池、接觸氧化池、MBR，所述氣提塔設置有進水口和廢水收集罐，所述廢水收集罐設置在所述氣提塔底部，所述廢水收集罐上設置蒸汽入口，所述氣提塔頂部設置蒸汽輸送管，所述蒸汽輸送管連接乙醛收集塔。
所述廢水收集罐底部設置廢水管，所述廢水管連接所述混合池，所述混合池設置脫水污泥入口、風干污泥進口和攪拌裝置。
所述混合池與所述沉淀池通過混合廢水管連接，所述沉淀池頂部設置出水堰，所述出水堰與所述超濾裝置通過清液輸送管連接，所述超濾裝置的出水口與所述微電解裝置通過超濾出水管連接，所述微電解裝置出水輸送至所述厭氧池，所述厭氧池與所述接觸氧化池通過厭氧出水管連接，所述接觸氧化池與所述MBR通過接觸氧化出水管連接。
進一步地，所述厭氧池、接觸氧化池和MBR均設置有出泥管，所述出泥管連接板框過濾機進行脫水處理得到脫水污泥。
進一步地，還設置有污泥風干機，所述污泥風干機的進泥端連接所述板框過濾機的出泥端進行污泥風干處理得到風干污泥。
進一步地，還設置有微波處理裝置，所述沉淀池的沉淀污泥通過污泥輸送管輸送至所述微波處理裝置，所述微波處理裝置的出口連接所述厭氧池。
進一步地，還設置有調節池，所述調節池的進水端連接所述微電解裝置和微波處理裝置以及生活污水輸送管，所述調節池的出水端連接所述厭氧池。
進一步地，所述攪拌裝置設置一個或多個，所述攪拌裝置的攪拌速度為300-800r/min，攪拌時間20-30min。
進一步地，所述混合池中投加剩余污泥，所述剩余污泥為脫水污泥和風干污泥，所述風干污泥與所述脫水污泥投加量的干重比為1:（2-5），所述剩余污泥投加量為以污泥干重計20-40g/L。
進一步地，所述混合池中先投加所述脫水污泥攪拌混合10-15min后，再投加風干污泥進行攪拌混合。
進一步地，所述超濾裝置采用PAN和PVDP膜，工作壓力0.2-0.4MPa。
進一步地，所述超濾裝置的濃水出口通過超濾濃水管連通所述微波處理裝置。
進一步地，通過生活污水輸送管向調節池輸送生活污水，所述生活污水與所述聚酯生產廢水體積比為1-5:1。
進一步地，對所述調節池中的廢水進行pH調節，pH調節至6-8。
進一步地，所述微波處理裝置的功率為700-1000W，反應的時間為7-10min。
進一步地，所述調節池投加氧化鈣進行pH調節。
有益效果，與現有技術相比，根據本發明實施方式的方案，設置了混合池，在污泥混合過程中，污泥會吸附廢水中的有機污染物，并且在攪拌的作用下分步加入脫水污泥和干化污泥，吸附作用和沉降作用將廢水中的大分子類的污染物吸附在污泥表面。
經過沉淀分離后的污泥混合液輸送至微波處理裝置，在微波作用下，污泥表面的苯環結構等難降解有機物被降解為生物毒性較低、易降解的物質，同時污泥的微生物細胞在微波作用下也會發生裂解，從而提高廢水中營養物質含量，進一步提高廢水的可生化性。
沉淀池的上清液進行超濾處理后，超濾出水進行微電解處理，進一步降低廢水中污染物的濃度，同時微電解過程中產生少量鐵離子，微電解出水與微波處理后的污泥混合液進入調節池加堿調節后，調節池中發生沉降反應，沉降的絮體會將部分污染物分離出廢水；同時向調節池通入生活污水，調節池出水滿足厭氧池處理?xiàng)l件，從而可以實現厭氧、接觸氧化和MBR正常處理。
將微波處理后的污泥混合液與微電解出水混合，并對其進行pH調節，可以去除微電解過程中進入廢水中的鐵離子的同時，降低污泥中大顆粒物質，降低廢水中固態物質的含量。
（發明人：朱勇;畢伶俐;王黎明）
