公布日：2022.10.14
申請日：2022.06.09
分類號：B01D29/01(2006.01)I;B01D49/00(2006.01)I
摘要
本發明公開了一種農村污水處理用智能固液分離裝置，包括污水處理箱，污水處理箱的上表面延中心對稱開設有安裝槽，污水處理箱上表面的兩側均通過安裝槽連接有固液分離桶，固液分離桶的上表面卡接有密封蓋，密封蓋上表面的中部可拆卸安裝有連接板。上述方案中，固液分離裝置通過設置舉升桿，當固液分離網發生堵塞時，首先握住連接把手將密封蓋打開，然后再啟動舉升桿，此時舉升桿就會帶動固液分離網向上移動，直至將固液分離網舉升至固液分離桶的頂部，然后再將堵塞的固液分離網進行更換，即可再次進行污水處理，因為舉升桿具備自動伸縮的功能，再加上固液分離網是放置在舉升桿上表面的，所以可以節省更換時間，提高了裝置的工作效率。
權利要求書

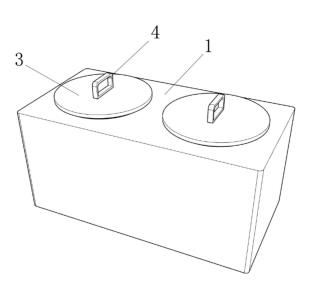

1.一種農村污水處理用智能固液分離裝置，包括污水處理箱（1），其特征在于，所述污水處理箱（1）的上表面延中心對稱開設有安裝槽，所述污水處理箱（1）上表面的兩側均通過安裝槽連接有固液分離桶（2），所述固液分離桶（2）的上表面卡接有密封蓋（3），所述密封蓋（3）上表面的中部可拆卸安裝有連接板，連接板的上表面焊接有連接把手（4），所述固液分離桶（2）內壁的底部可拆卸安裝有氣體吸附組件（5），所述固液分離桶（2）內壁的中部可拆卸安裝有固液分離裝置本體（6），所述固液分離桶（2）內壁的頂部延中心對稱開設有限位滑槽（7）。
2.根據權利要求1所述的農村污水處理用智能固液分離裝置，其特征在于，所述固液分離裝置本體（6）包括安裝環（61）和舉升桿（62），所述安裝環（61）的上表面以圓形陣列可拆卸安裝有四個舉升桿（62），所述安裝環（61）的橫截面積小于固液分離桶（2）的橫截面積。
3.根據權利要求2所述的農村污水處理用智能固液分離裝置，其特征在于，所述舉升桿（62）的輸入端可拆卸安裝有固液分離網（63），所述固液分離網（63）的兩側壁均固定安裝有限位板（64）。
4.根據權利要求3所述的農村污水處理用智能固液分離裝置，其特征在于，所述限位板（64）的外表面與限位滑槽（7）的內壁相適配，限位滑槽（7）的深度小于固液分離桶（2）的深度，所述限位板（64）的數量為四個，四個所述限位板（64）等量分為兩組。
5.根據權利要求1所述的農村污水處理用智能固液分離裝置，其特征在于，所述氣體吸附組件（5）包括第一過濾罩（51）和限位連接筒（52），所述第一過濾罩（51）的上表面以圓形陣列固定安裝有四個限位連接筒（52），所述第一過濾罩（51）的橫截面積與固液分離網（63）的橫截面積相同。
6.根據權利要求5所述的農村污水處理用智能固液分離裝置，其特征在于，所述第一過濾罩（51）的上表面通過所述限位連接筒（52）卡接有第二過濾罩（53），所述第二過濾罩（53）的下表面以圓形陣列固定安裝有四個限位連接桿（54），所述限位連接桿（54）的下表面與所述限位連接筒（52）的內壁相適配。
7.根據權利要求5所述的農村污水處理用智能固液分離裝置，其特征在于，所述第一過濾罩（51）的內壁填充有活性炭顆粒（55），限位連接桿（54）的長度與所述限位連接筒（52）的深度相同，所述第一過濾罩（51）的表面積與第二過濾罩（53）的表面積相同。
發明內容
為了克服現有技術的上述缺陷，本發明的實施例提供一種農村污水處理用智能固液分離裝置，以解決現有技術所存在的問題。
為解決上述技術問題，本發明提供如下技術方案：一種農村污水處理用智能固液分離裝置，包括污水處理箱，所述污水處理箱的上表面延中心對稱開設有安裝槽，所述污水處理箱上表面的兩側均通過安裝槽連接有固液分離桶，所述固液分離桶的上表面卡接有密封蓋，所述密封蓋上表面的中部可拆卸安裝有連接板，連接板的上表面焊接有連接把手，所述固液分離桶內壁的底部可拆卸安裝有氣體吸附組件，所述固液分離桶內壁的中部可拆卸安裝有固液分離裝置本體，所述固液分離桶內壁的頂部延中心對稱開設有限位滑槽。
其中，所述固液分離裝置本體包括安裝環和舉升桿，所述安裝環的上表面以圓形陣列可拆卸安裝有四個舉升桿，所述安裝環的橫截面積小于固液分離桶的橫截面積。
其中，所述舉升桿的輸入端可拆卸安裝有固液分離網，所述固液分離網的兩側壁均固定安裝有限位板。
其中，所述限位板的外表面與限位滑槽的內壁相適配，限位滑槽的深度小于固液分離桶的深度，所述限位板的數量為四個，四個所述限位板等量分為兩組。
其中，所述氣體吸附組件包括第一過濾罩和限位連接筒，所述第一過濾罩的上表面以圓形陣列固定安裝有四個限位連接筒，所述第一過濾罩的橫截面積與固液分離網的橫截面積相同。
其中，所述第一過濾罩的上表面通過所述限位連接筒卡接有第二過濾罩，所述第二過濾罩的下表面以圓形陣列固定安裝有四個限位連接桿，所述限位連接桿的下表面與所述限位連接筒的內壁相適配。
其中，所述第一過濾罩的內壁填充有活性炭顆粒，限位連接桿的長度與所述限位連接筒的深度相同，所述第一過濾罩的表面積與第二過濾罩的表面積相同。
本發明的上述技術方案的有益效果如下：1、上述方案中，所述固液分離裝置通過設置舉升桿，當固液分離網發生堵塞時，首先握住連接把手將密封蓋打開，然后再啟動舉升桿，此時舉升桿就會帶動固液分離網向上移動，直至將固液分離網舉升至固液分離桶的頂部，然后再將堵塞的固液分離網進行更換，即可再次進行污水處理，因為舉升桿具備自動伸縮的功能，再加上固液分離網是放置在舉升桿上表面的，所以可以節省更換時間，提高了裝置的工作效率；2、上述方案中，所述固液分離裝置通過設置氣體吸附組件，當需要對污水進行處理時，首先將待處理的污水通入到固液分離桶的內部，當污水進入到固液分離桶內部時，固液分離桶內壁頂部的固液分離裝置本體會將污水中含有的固體進行過濾，使得待處理的污水中不會含有固體，然后分離后的污水會通過氣體吸附組件內部，此時氣體吸附組件內部填充的活性炭顆粒會將污水中伴隨的刺激性氣體進行吸附處理，使得裝置排出的氣體中不含有刺激性氣味，從而不會影響周圍的環境，同時也能夠保證工作人員的健康。
（發明人：劉會平;凌建軍;張冬;喬利敏;閭雪嬌）
