公布日：2022.11.11
申請日：2022.07.20
分類號：C02F9/04(2006.01)I;C02F1/28(2006.01)N;C02F1/40(2006.01)N;C02F1/52(2006.01)N;C02F1/66(2006.01)N
摘要
本發明公開了一種水循環污水處理裝置，包括支撐立架，在支撐立架的一側固定設置一個沉淀罐和一個中和組件，然后，在支撐立架的另一側固定設置與中和組件連接的酸堿檢測箱、凈化管和蓄水箱，其中，沉淀罐的一側通過第一水管與中和組件連接，酸堿檢測箱通過第二水管與凈化管連接，凈化管通過第三水管與蓄水箱連接，工作時，沉淀罐可以對污水進行較大雜質的過濾，并將過濾出的雜物收集在內襯濾盒的底部，另外中和組件可以對污水進行酸堿的中和調整，當污水經過酸堿檢測箱內之后，酸堿檢測箱對污水進行酸堿的檢測，然后根據檢測出的酸堿數據，調節酸堿接口進入的酸和堿的藥品的流入。
權利要求書

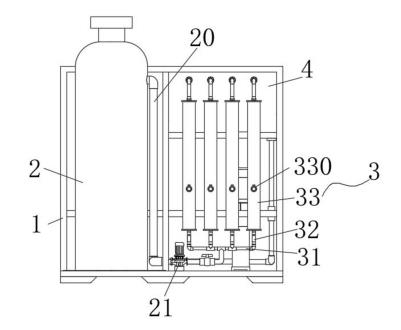

1.一種水循環污水處理裝置，包括支撐立架(1)，所述支撐立架(1)的一側固定設置有沉淀罐(2)和中和組件(3)，所述支撐立架(1)的另一側固定設置有與中和組件(3)連接的酸堿檢測箱(4)、凈化管(6)和蓄水箱(7)，其特征在于，所述沉淀罐(2)的一側通過第一水管(20)與中和組件(3)連接，所述酸堿檢測箱(4)通過第二水管(41)與凈化管(6)連接，所述凈化管(6)通過第三水管(60)與蓄水箱(7)連接；所述沉淀罐(2)的內部固定設置有內襯濾盒(22)，所述內襯濾盒(22)上呈環形陣列開設有若干濾孔(220)，所述內襯濾盒(22)的底部固定設置有沉渣電機(23)，所述沉渣電機(23)的輸出端上固定設置有沉渣轉軸(231)，所述沉渣轉軸(231)上設置有沉渣螺旋葉(232)。
2.根據權利要求1所述的一種水循環污水處理裝置，其特征在于，所述中和組件(3)包括等間距固定設置于支撐立架(1)上的若干中和管(33)，所述中和管(33)的底部設置有分流水管(32)，若干所述分流水管(32)之間連接設置有主流水管(31)，所述主流水管(31)與第一水管(20)連接；所述中和管(33)的一側設置有酸堿接口(330)，所述中和管(33)的上方與酸堿檢測箱(4)連接。
3.根據權利要求2所述的一種水循環污水處理裝置，其特征在于，所述中和管(33)的內部固定設置有扇支架(331)，所述扇支架(331)上呈環形陣列設置有若干懸架(3310)，所述扇支架(331)的下方設置有渦輪(332)，所述中和管(33)的內部交錯設置有若干導流板(333)。
4.根據權利要求1所述的一種水循環污水處理裝置，其特征在于，所述第一水管(20)上設置有增壓水泵(21)。
5.根據權利要求1所述的一種水循環污水處理裝置，其特征在于，所述第二水管(41)上設置有除浮管(5)。
6.根據權利要求5所述的一種水循環污水處理裝置，其特征在于，所述除浮管(5)的內部固定設置有除浮支架(52)，所述除浮支架(52)上等間距設置有若干擋浮板(521)，所述除浮管(5)的上方設置有玻璃罩(51)，所述擋浮板(521)呈“人”字形。
7.根據權利要求1所述的一種水循環污水處理裝置，其特征在于，所述凈化管(6)的內部等間距設置有若干凈化板(61)，所述凈化板(61)呈“圓錐”狀。
8.根據權利要求1所述的一種水循環污水處理裝置，其特征在于，所述酸堿檢測箱(4)上設置有若干酸堿表(40)。
發明內容
本發明的目的在于提供一種水循環污水處理裝置，以解決上述背景中問題。
本發明的目的可以通過以下技術方案實現：
一種水循環污水處理裝置，包括支撐立架，所述支撐立架的一側固定設置有沉淀罐和中和組件，所述支撐立架的另一側固定設置有與中和組件連接的酸堿檢測箱、凈化管和蓄水箱，所述沉淀罐的一側通過第一水管與中和組件連接，所述酸堿檢測箱通過第二水管與凈化管連接，所述凈化管通過第三水管與蓄水箱連接；
所述沉淀罐的內部固定設置有內襯濾盒，所述內襯濾盒上呈環形陣列開設有若干濾孔，所述內襯濾盒的底部固定設置有沉渣電機，所述沉渣電機的輸出端上固定設置有沉渣轉軸，所述沉渣轉軸上設置有沉渣螺旋葉。
作為本發明進一步的方案：所述中和組件包括等間距固定設置于支撐立架上的若干中和管，所述中和管的底部設置有分流水管，若干所述分流水管之間連接設置有主流水管，所述主流水管與第一水管連接；
所述中和管的一側設置有酸堿接口，所述中和管的上方與酸堿檢測箱連接。
作為本發明進一步的方案：所述中和管的內部固定設置有扇支架，所述扇支架上呈環形陣列設置有若干懸架，所述扇支架的下方設置有渦輪，所述中和管的內部交錯設置有若干導流板。
作為本發明進一步的方案：所述第一水管上設置有增壓水泵。
作為本發明進一步的方案：所述第二水管上設置有除浮管。
作為本發明進一步的方案：所述除浮管的內部固定設置有除浮支架，所述除浮支架上等間距設置有若干擋浮板，所述除浮管的上方設置有玻璃罩，所述擋浮板呈“人”字形。
作為本發明進一步的方案：所述凈化管的內部等間距設置有若干凈化板，所述凈化板呈“圓錐”狀。
作為本發明進一步的方案：所述酸堿檢測箱上設置有若干酸堿表。
本發明的有益效果：
(1)本發明中，在內襯濾盒的底部固定設置有一個沉渣電機，然后，在沉渣電機的輸出端上固定設置一個沉渣轉軸，在沉渣轉軸上設置沉渣螺旋葉，沉渣螺旋葉的邊緣與內襯濾盒的內壁滑動接觸，當污水由沉淀罐的進水口通入至沉淀罐內之后，污水在內襯濾盒的過濾下，由第一水管流出，過濾出的大顆粒雜質依舊在內襯濾盒之內，此時，沉渣電機啟動，通過帶動沉渣轉軸進行轉動，進一步帶動沉渣螺旋葉進行轉動，便可以將內襯濾盒內過濾的大顆粒雜質緩慢壓入內襯濾盒的底部進行收集；
(2)本發明中，在中和管的內部固定設置一個扇支架，在扇支架的下方設置一個渦輪，其中，扇支架上呈環形陣列設置有若干懸架，可以保證污水的流過，再在中和管的內部交錯設置若干導流板，污水由中和管的下方輸入，然后在導流板的作用下降低流速，同時，由酸堿接口內輸入中和的藥水，再配合渦輪的作用，便可以對污水和藥水進行攪拌，使得藥水與污水可以進行充分的反應，有效的調節了污水中的酸堿平衡；
(3)本發明中，在除浮管的內部固定設置一個除浮支架，并在除浮支架上等間距設置若干擋浮板，其中，除浮管的上方設置有玻璃罩，玻璃罩采用透明的結構，可以用來觀察水中的懸浮物，擋浮板呈“人”字形設計，污水由除浮管的底部進入，然后向上流動，流動的過程中，在擋浮板的作用下，一方面可以降低污水的流動速度，另一方面，污水中的漂浮雜質可以被擋浮板進行止擋，有效的去除了水中的漂浮雜質。
（發明人：楊帥;何孝磊;竇恒洋;柏紅艷）
