公布日：2022.09.02
申請日：2022.06.24
分類號：C02F1/04(2006.01)I;B01D1/28(2006.01)I;C02F101/30(2006.01)N;C02F103/08(2006.01)N;C02F103/16(2006.01)N;C02F103/06(2006.01)N
摘要
本發明公開了一種全熱回收靜態污水蒸發干燥機，涉及節能污水處理設備領域。本發明包括真空箱、真空式蒸汽壓縮機，所述真空式蒸汽壓縮機的吸氣端連通所述真空箱，所述真空箱內設置有相變集熱腔熱管組，所述相變集熱腔熱管組的加熱端與所述真空式蒸汽壓縮機的排氣端連通，所述相變集熱腔熱管組的加熱端同時連通有伸出所述真空箱的冷凝水排出管，所述相變集熱腔熱管組的頂面與安裝在所述真空箱外頂面的升降電機的升降段連接，所述相變集熱腔熱管組的導熱端始終與污水水面貼合，且所述相變集熱腔熱管組的運行加熱蒸汽僅由所述真空式蒸汽壓縮機提供；以克服現有的蒸發結晶設備不能完全烘干、易結垢易腐蝕且能耗較高的問題。
權利要求書

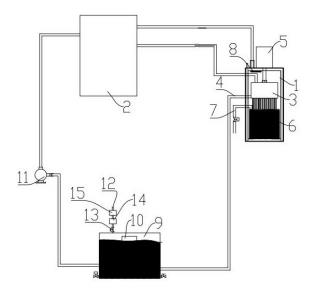

1.一種全熱回收靜態污水蒸發干燥機，其特征在于：包括真空箱（1）、真空式蒸汽壓縮機（2），所述真空式蒸汽壓縮機（2）的吸氣端連通所述真空箱（1），所述真空箱（1）內設置有相變集熱腔熱管組（3），所述相變集熱腔熱管組（3）的加熱端與所述真空式蒸汽壓縮機（2）的排氣端連通，所述相變集熱腔熱管組（3）的加熱端同時連通有伸出所述真空箱（1）的冷凝水排出管（4），所述相變集熱腔熱管組（3）的頂面與安裝在所述真空箱（1）外頂面的升降電機（5）的升降段連接，所述相變集熱腔熱管組（3）的導熱端始終與污水水面貼合，且所述相變集熱腔熱管組（3）的運行加熱蒸汽僅由所述真空式蒸汽壓縮機（2）提供。
2.根據權利要求1所述的一種全熱回收靜態污水蒸發干燥機，其特征在于：所述真空箱（1）內放置有用于從盛放溶液的溶液容器（6），所述真空箱（1）上還連通有污水補充管（7），所述污水補充管（7）的出液端與所述溶液容器（6）連通。
3.根據權利要求1所述的一種全熱回收靜態污水蒸發干燥機，其特征在于：所述相變集熱腔熱管組（3）包括與所述真空式蒸汽壓縮機（2）的排氣端連通的相變集熱箱（31），所述相變集熱箱（31）的頂面與所述升降電機（5）的升降段連接，所述相變集熱箱（31）內設置有導熱管（32），所述導熱管（32）向下延伸伸出所述相變集熱箱（31），所述導熱管（32）的底端作為所述導熱端。
4.根據權利要求3所述的一種全熱回收靜態污水蒸發干燥機，其特征在于：所述相變集熱箱（31）上設置有上下貫通的蒸汽通過通道（33）。
5.根據權利要求1所述的一種全熱回收靜態污水蒸發干燥機，其特征在于：所述真空箱（1）內設置有過濾網（8），所述過濾網（8）將真空式蒸汽壓縮機（2）的吸氣端與所述真空箱（1）的連通口覆蓋。
6.根據權利要求1所述的一種全熱回收靜態污水蒸發干燥機，其特征在于：所述冷凝水排出管（4）連通冷凝水儲存箱（9），所述冷凝水儲存箱（9）的頂面連通排氣系統，所述冷凝水儲存箱（9）內設置有凈化裝置（10），所述冷凝水儲存箱（9）還通過壓縮機噴液泵（11）與所述真空式蒸汽壓縮機（2）的冷卻系統連通。
7.根據權利要求6所述的一種全熱回收靜態污水蒸發干燥機，其特征在于：所述排氣系統包括與所述冷凝水儲存箱（9）頂面連通的排氣管（12），所述排氣管（12）從下至上一次設置有氣體排放閥（13）、排氣凈化裝置（14）和排氣備用真空泵（15）。
8.根據權利要求1所述的一種全熱回收靜態污水蒸發干燥機，其特征在于：所述真空箱（1）內設置有分別與所述污水接觸的液位傳感器和含水量傳感器，所述液位傳感器和所述含水量傳感器與控制檢測終端信號連通，所述控制監測終端的控制信號輸出端與所述升降電機（5）的信號連通。
9.根據權利要求1所述的一種全熱回收靜態污水蒸發干燥機，其特征在于：所述真空式蒸汽壓縮機（2）是單螺桿式水蒸氣壓縮機。
發明內容
本發明的目的在于提供一種全熱回收靜態污水蒸發干燥機，以克服現有的蒸發結晶設備不能完全烘干、易結垢易腐蝕且能耗較高的問題。
為了解決上述問題，本發明采用以下技術手段：一種全熱回收靜態污水蒸發干燥機，包括真空箱、真空式蒸汽壓縮機，所述真空式蒸汽壓縮機的吸氣端連通所述真空箱，所述真空箱內設置有相變集熱腔熱管組，所述相變集熱腔熱管組的加熱端與所述真空式蒸汽壓縮機的排氣端連通，所述相變集熱腔熱管組的加熱端同時連通有伸出所述真空箱的冷凝水排出管，所述相變集熱腔熱管組的頂面與安裝在所述真空箱外頂面的升降電機的升降段連接，所述相變集熱腔熱管組的導熱端始終與污水水面貼合，且所述相變集熱腔熱管組的運行加熱蒸汽僅由所述真空式蒸汽壓縮機提供。
作為優選的，所述真空箱內放置有用于從盛放溶液的溶液容器，所述真空箱上還連通有污水補充管，所述污水補充管的出液端與所述溶液容器連通。
進一步的，所述相變集熱腔熱管組包括與所述真空式蒸汽壓縮機的排氣端連通的相變集熱箱，所述相變集熱箱的頂面與所述升降電機的升降段連接，所述相變集熱箱內設置有導熱管，所述導熱管向下延伸伸出所述相變集熱箱，所述導熱管的底端作為所述導熱端。
更進一步的，所述相變集熱箱上設置有上下貫通的蒸汽通過通道。
更進一步的，所述真空箱內設置有過濾網，所述過濾網將真空式蒸汽壓縮機的吸氣端與所述真空箱的連通口覆蓋。
更進一步的，所述冷凝水排出管連通冷凝水儲存箱，所述冷凝水儲存箱的頂面連通排氣系統，所述冷凝水儲存箱內設置有凈化裝置，所述冷凝水儲存箱還通過壓縮機噴液泵與所述真空式蒸汽壓縮機的冷卻系統連通。
更進一步的，所述排氣系統包括與所述冷凝水儲存箱頂面連通的排氣管，所述排氣管從下至上一次設置有氣體排放閥、排氣凈化裝置和排氣排氣備用真空泵。
更進一步的，所述真空箱內設置有分別與所述污水接觸的液位傳感器和含水量傳感器，所述液位傳感器和所述含水量傳感器與控制檢測終端信號連通，所述控制監測終端的控制信號輸出端與所述升降電機的信號連通。
本發明在使用的過程中，具有以下有益效果：1、完全不需要額外輸入外部蒸汽以啟動設備或者維持設備運行，整個蒸發烘干過程中只有真空式蒸汽壓縮機及其附屬設備需要耗電，且因?yàn)橥ㄟ^(guò)導熱管精準加熱表面溶液產生表面局部沸騰蒸發，傳熱精準高效，蒸發烘干1噸水所需能耗介于20-50kWh，比傳統的多效蒸發系統+后續傳統烘干綜合節能90%以上，比傳統MVR蒸發系統+后續傳統烘干綜合節能80%以上。
2、蒸發濃縮烘干一體化，可以將污水含水率從95%以上蒸發濃縮到含水率趨近零，徹底將污水中的各種固形溶質完全烘干，無需后續任何減量處理或者外委處理措施，可直接將少量的固體物質外委處理，或者將有用物質回收利用，大大降低污水全流程處理系統復雜程度和運行維護費用，而大量的冷凝水也可回收利用可達到污水處理零排放。
3、本發明可以采用獨立的溶液容器來盛裝污水，將其放入真空箱中，通過傳熱超導熱管件精準加熱溶液表面產生表面局部沸騰靜態蒸發，溶液不需要循環不需要任何機械循環設備，溶液除了與防腐蝕防結垢的熱管接觸，不與蒸發烘干系統任何部件任何管道接觸，因此本發明設備完全不怕各種各樣的腐蝕或者結垢，設備運行可靠性大幅度上升，運行維護管理費用大幅度降低。
4、本發明設備可以通用可以標準化利于降低成本大量推廣，因?yàn)橹糜谡舭l(fā)烘干真空箱里的溶液容器是完全獨立的，熱管組真空式蒸汽機組與箱體都是通用的，溶液容器是可以自由拿出真空箱的，溶液容器盛放的只要是水溶液都可以蒸發烘干，比如容器里裝的是海水，就可以蒸發烘干海水，容器里裝的是垃圾滲濾液就可以蒸發烘干垃圾滲濾液，容器里裝的是電鍍廢液或者其它工業污廢水就可以蒸發烘干相應的污水；只有那個獨立的容器需要根據溶液的種類改變?yōu)椴煌馁|(zhì)的容器。
5、由于本發明采用的真空式蒸汽壓縮機采用單螺桿式壓縮蒸汽的壓比可達到5以上，遠遠超過常規的羅茨式蒸汽壓縮機或者離心式壓縮機的不到2的壓比，因此真空式蒸汽壓縮機在設備剛啟動時可起到真空泵的作用，將真空度抽到20-60℃就可蒸發的低真空度，由于真空式蒸汽壓縮機對二次蒸汽的壓縮溫升可達到50℃，遠遠超過常規的MVR羅茨壓縮機的18℃和離心式壓縮機的9℃，因此可以將正常運行溫度控制穩定在所需要的低溫狀態50-80℃，這樣就可以蒸發烘干某些熱敏性物質，比如維生素，也不用另外安裝運行真空泵，大大簡化系統，降低運行能耗及系統故障率。
6、由于被蒸發的溶液始終處于靜態，除了蒸發高效快速節能的好處外，系統也沒有結垢堵塞等風險，也不會因?yàn)閯×遗鲎材Σ翆?duì)固體物料的性能產生影響從而影響從污水中回收的固體物料的產品質量和數量（固體物質烘干后全部在獨立的容器內，可獨立回收處理，沒任何損耗泄漏）。
（發明人：徐斌斌）
