公布日：2022.09.16

申請日：2022.06.13

分類號：B09B3/00(2022.01)I;B09B3/35(2022.01)I;B09B3/32(2022.01)I;B01D33/04(2006.01)I;B09B101/02(2022.01)N

摘要

本發明公開了市政污水的自動化綜合分離再利用系統及控制方法，包括箱體，所述箱體的右側固定安裝有連通至箱體內腔的進料斗，所述進料斗的出料口處設置有第一濾水組件，所述第一濾水組件的左側底部設置有清理組件，所述清理組件的左側設置有粉碎室，所述粉碎室的內部設置有粉碎組件，所述粉碎室的底部設置有第二濾水組件；本發明涉及市政污水處理技術領域。該市政污水的自動化綜合分離再利用系統及控制方法，通過調節組件進行調節壓料轉輥與第一傳送帶之間的距離，進而能根據市政污水中垃圾含量進行調節使用，適用性強，通過兩次對污水中的垃圾進行擠壓，通過擠壓過濾的方式過濾后垃圾的含水量低，過濾徹底。

權利要求書

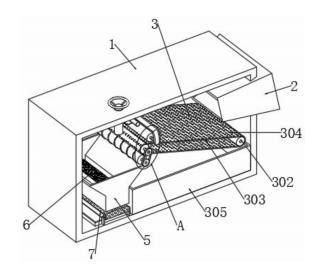

1.市政污水的自動化綜合分離再利用系統，包括箱體(1)，其特征在于：所述箱體(1)的右側固定安裝有連通至箱體(1)內腔的進料斗(2)，所述進料斗(2)的出料口處設置有第一濾水組件(3)，所述第一濾水組件(3)的左側底部設置有清理組件(4)，所述清理組件(4)的左側設置有粉碎室(5)，所述粉碎室(5)的內部設置有粉碎組件(6)，所述粉碎室(5)的底部設置有第二濾水組件(7)；所述第一濾水組件(3)包括通過轉動軸轉動安裝在箱體(1)內壁的兩組第一轉輥(302)，兩組第一轉輥(302)的圓周外壁傳動套設有第一傳送帶(303)，且第一傳送帶(303)的表面開設有若干漏水通孔(304)，所述第一轉輥(302)的圓周外壁固定連接有凸球(3023)，且凸球(3023)與漏水通孔(304)的位置相互適配，所述第一傳送帶(303)的下方設置有第一集水盒(305)，且第一集水盒(305)的底部與箱體(1)內腔底部滑動連接，所述箱體(1)的一端表面固定安裝有伺服電機(301)，所述伺服電機(301)的輸出端與左側第一轉輥(302)一端的轉動軸固定連接，左側所述第一轉輥(302)的上方設置有壓料轉輥(306)，所述壓料轉輥(306)上設置有調節組件(307)；所述調節組件(307)包括在箱體(1)兩側開設的弧形槽，且弧形槽上滑動連接有連接架(3071)，所述連接架(3071)的內側兩端與壓料轉輥(306)的外側兩端通過轉動軸轉動連接，所述連接架(3071)的頂部固定連接有弧形齒條(3072)，所述箱體(1)的內壁上端通過軸承轉動連接有轉動桿(3073)，所述轉動桿(3073)的圓周外壁分別固定安裝有齒輪(3074)和蝸輪(3075)，所述齒輪(3074)的一端與弧形齒條(3072)的一端相互嚙合傳動，所述箱體(1)的頂部轉動連接有蝸桿(3076)，所述蝸桿(3076)的底端貫穿箱體(1)的頂部延伸至內腔，且蝸桿(3076)的一側與蝸輪(3075)的一側相互嚙合傳動，所述蝸桿(3076)的頂部固定連接有調節手柄(3077)。

2.根據權利要求1所述的市政污水的自動化綜合分離再利用系統，其特征在于：兩組所述第一轉輥(302)從左向右切斜設置，右側所述第一轉輥(302)的位置與進料斗(2)的出料口位置相互對應。

3.根據權利要求2所述的市政污水的自動化綜合分離再利用系統，其特征在于：所述清理組件(4)包括位于第一轉輥(302)下方的刮料轉輥(401)，且刮料轉輥(401)與第一轉輥(302)通過聯動組件進行傳動連接，所述刮料轉輥(401)的兩端與箱體(1)內壁通過轉動軸轉動連接，所述刮料轉輥(401)的圓周外壁固定連接有螺旋刮板(402)，所述螺旋刮板(402)與第一傳送帶(303)的外壁相互抵觸。

4.根據權利要求3所述的市政污水的自動化綜合分離再利用系統，其特征在于：所述刮料轉輥(401)一側轉動軸外壁固定連接有第一同步輪(403)，所述第一轉輥(302)一側轉動軸外壁固定連接有第二同步輪(404)，所述第二同步輪(404)與第一同步輪(403)通過同步帶(405)進行傳動連接。

5.根據權利要求4所述的市政污水的自動化綜合分離再利用系統，其特征在于：所述粉碎組件(6)包括通過轉動軸轉動設置在粉碎室(5)內部的兩組粉碎輥(601)，兩組所述粉碎輥(601)一側轉動軸貫穿粉碎室(5)且外壁固定連接有相互嚙合的傳動齒輪(602)，其中一個所述粉碎輥(601)一側轉動軸貫穿箱體(1)且外壁固定連接有第一皮帶輪(603)。

6.根據權利要求5所述的市政污水的自動化綜合分離再利用系統，其特征在于：左側所述第一轉輥(302)一端轉動軸貫穿箱體(1)的外壁固定連接有第二皮帶輪(604)，所述第二皮帶輪(604)與第一皮帶輪(603)通過皮帶(605)進行傳動連接。

7.根據權利要求6所述的市政污水的自動化綜合分離再利用系統，其特征在于：所述第二濾水組件(7)包括兩組第二轉輥(701)，兩組所述第二轉輥(701)的兩端均轉動連接有支撐桿，所述支撐桿與箱體(1)固定連接，且支撐桿的一端固定安裝有驅動電機(703)，所述驅動電機(703)的輸出端與第二轉輥(701)一端的固定連接，兩組所述第二轉輥(701)的圓周外壁傳動連接有第二傳送帶(702)，且第二傳送帶(702)的表面開設有通孔。

8.根據權利要求7所述的市政污水的自動化綜合分離再利用系統，其特征在于：所述第二傳送帶(702)的下方設置有第二集水盒(706)，且第二集水盒(706)的底部與箱體(1)滑動連接，所述粉碎室(5)位于傳動齒輪(602)一側底部固定連接有固定塊(704)，所述固定塊(704)的內側轉動連接有擠壓輥(705)，所述擠壓輥(705)的底部與第二傳送帶(702)的頂部相互抵觸。

9.如權利要求8所述市政污水的自動化綜合分離再利用系統的控制方法，其特征在于：具體包括以下步驟:S1：將市政污水通過進料斗(2)傾倒進入箱體(1)內部，污水落在第一傳送帶(303)上后，污水中的水分經由第一傳送帶(303)表面的漏水通孔(304)流入第一集水盒(305)中，污水中的垃圾留在第一傳送帶(303)的表面，進行初步的固液分離；S2：開啟伺服電機(301)帶動第一轉輥(302)轉動，第一轉輥(302)能夠帶動第一傳送帶(303)對其表面的垃圾進行運輸，垃圾經過壓料轉輥(306)與第一傳送帶(303)之間時，壓料轉輥(306)擠壓垃圾以壓出水分，而后落入粉碎室(5)中；S3：同時通過調節手柄(3077)帶動蝸桿(3076)轉動，蝸桿(3076)帶動一側的蝸輪(3075)轉動，使得蝸輪(3075)能夠帶動轉動桿(3073)轉動，使得轉動桿(3073)能夠帶動齒輪(3074)轉動，齒輪(3074)能夠帶動弧形齒條(3072)轉動，弧形齒條(3072)帶動連接架(3071)位于箱體(1)上做弧形運動，進而使得壓料轉輥(306)的位置發生變化，進而使得壓料轉輥(306)與第一傳送帶(303)之間的距離發生變化，實現壓料轉輥(306)與第一傳送帶(303)之間擠壓距離實現調節；S4：伺服電機(301)帶動第二皮帶輪(604)轉動，第二皮帶輪(604)通過皮帶(605)帶動第一皮帶輪(603)轉動，第一皮帶輪(603)帶動兩組粉碎輥(601)轉動以將落入粉碎室(5)內的垃圾進行切割處理，切割的垃圾落在第二傳送帶(702)上，驅動電機(703)帶動第二轉輥(701)轉動，第二轉輥(701)帶動第二傳送帶(702)轉動，被切割的垃圾經過擠壓輥(705)時，擠壓輥(705)再次擠壓垃圾以壓出水分，而后水分落入第二集水盒(706)內，而垃圾被第二傳送帶(702)運送離開箱體(1)。

10.根據權利要求9所述的市政污水的自動化綜合分離再利用的控制方法，其特征在于：所述箱體(1)的表面設置有控制面板，且控制面板與驅動電機(703)、伺服電機(301)電性連接。

發明內容

針對現有技術的不足，本發明提供了市政污水的自動化綜合分離再利用系統及控制方法，解決了現有裝置，在使用時采用濾網分離的方式分離后污渣中還含有大量的水，過濾不徹底，而且不能根據市政污水中含有的固體垃圾含量調節，適用性差，還容易堵塞，不方便使用的問題。

為實現以上目的，本發明通過以下技術方案予以實現：市政污水的自動化綜合分離再利用系統，包括箱體，所述箱體的右側固定安裝有連通至箱體內腔的進料斗，所述進料斗的出料口處設置有第一濾水組件，所述第一濾水組件的左側底部設置有清理組件，所述清理組件的左側設置有粉碎室，所述粉碎室的內部設置有粉碎組件，所述粉碎室的底部設置有第二濾水組件；所述第一濾水組件包括通過轉動軸轉動安裝在箱體內壁的兩組第一轉輥，兩組第一轉輥的圓周外壁傳動套設有第一傳送帶，且第一傳送帶的表面開設有若干漏水通孔，所述第一傳送帶的下方設置有第一集水盒，且第一集水盒的底部與箱體內腔底部滑動連接，所述箱體的一端表面固定安裝有伺服電機，所述伺服電機的輸出端與左側第一轉輥一端的轉動軸固定連接，左側所述第一轉輥的上方設置有壓料轉輥，所述壓料轉輥上設置有調節組件；所述調節組件包括在箱體兩側開設的弧形槽，且弧形槽上滑動連接有連接架，所述連接架的內側兩端與壓料轉輥的外側兩端通過轉動軸轉動連接，所述連接架的頂部固定連接有弧形齒條，所述箱體的內壁上端通過軸承轉動連接有轉動桿，所述轉動桿的圓周外壁分別固定安裝有齒輪和蝸輪，所述齒輪的一端與弧形齒條的一端相互嚙合傳動，所述箱體的頂部轉動連接有蝸桿，所述蝸桿的底端貫穿箱體的頂部延伸至內腔，且蝸桿的一側與蝸輪的一側相互嚙合傳動，所述蝸桿的頂部固定連接有調節手柄。

優選的，兩組所述第一轉輥從左向右切斜設置，右側所述第一轉輥的位置與進料斗的出料口位置相互對應。

優選的，所述清理組件包括位于第一轉輥下方的刮料轉輥，且刮料轉輥與第一轉輥通過聯動組件進行傳動連接，所述刮料轉輥的兩端與箱體內壁通過轉動軸轉動連接，所述刮料轉輥的圓周外壁固定連接有螺旋刮板，所述螺旋刮板與第一傳送帶的外壁相互抵觸。

優選的，所述刮料轉輥一側轉動軸外壁固定連接有第一同步輪，所述第一轉輥一側轉動軸外壁固定連接有第二同步輪，所述第二同步輪與第一同步輪通過同步帶進行傳動連接。

優選的，所述粉碎組件包括通過轉動軸轉動設置在粉碎室內部的兩組粉碎輥，兩組所述粉碎輥一側轉動軸貫穿粉碎室且外壁固定連接有相互嚙合的傳動齒輪，其中一個所述粉碎輥一側轉動軸貫穿箱體且外壁固定連接有第一皮帶輪。

優選的，左側所述第一轉輥一端轉動軸貫穿箱體的外壁固定連接有第二皮帶輪，所述第二皮帶輪與第一皮帶輪通過皮帶進行傳動連接。

優選的，所述第二濾水組件包括兩組第二轉輥，兩組所述第二轉輥的兩端均轉動連接有支撐桿，所述支撐桿與箱體固定連接，且支撐桿的一端固定安裝有驅動電機，所述驅動電機的輸出端與第二轉輥一端的固定連接，兩組所述第二轉輥的圓周外壁傳動連接有第二傳送帶，且第二傳送帶的表面開設有通孔。

優選的，所述第二傳送帶的下方設置有第二集水盒，且第二集水盒的底部與箱體滑動連接，所述粉碎室位于傳動齒輪一側底部固定連接有固定塊，所述固定塊的內側轉動連接有擠壓輥，所述擠壓輥的底部與第二傳送帶的頂部相互抵觸。

本發明還公開了市政污水的自動化綜合分離再利用的控制方法，具體包括以下步驟:

S1：將市政污水通過進料斗傾倒進入箱體內部，污水落在第一傳送帶上后，污水中的水分經由第一傳送帶表面的漏水通孔流入第一集水盒中，污水中的垃圾留在第一傳送帶的表面，進行初步的固液分離；

S2：開啟伺服電機帶動第一轉輥轉動，第一轉輥能夠帶動第一傳送帶對其表面的垃圾進行運輸，垃圾經過壓料轉輥與第一傳送帶之間時，壓料轉輥擠壓垃圾以壓出水分，而后落入粉碎室中；

S3：同時通過調節手柄帶動蝸桿轉動，蝸桿帶動一側的蝸輪轉動，使得蝸輪能夠帶動轉動桿轉動，使得轉動桿能夠帶動齒輪轉動，齒輪能夠帶動弧形齒條轉動，弧形齒條帶動連接架位于箱體上做弧形運動，進而使得壓料轉輥的位置發生變化，進而使得壓料轉輥與第一傳送帶之間的距離發生變化，實現壓料轉輥與第一傳送帶之間擠壓距離實現調節；

S4：伺服電機帶動第二皮帶輪轉動，第二皮帶輪通過皮帶帶動第一皮帶輪轉動，第一皮帶輪帶動兩組粉碎輥轉動以將落入粉碎室內的垃圾進行切割處理，切割的垃圾落在第二傳送帶上，驅動電機帶動第二轉輥轉動，第二轉輥帶動第二傳送帶轉動，被切割的垃圾經過擠壓輥時，擠壓輥再次擠壓垃圾以壓出水分，而后水分落入第二集水盒內，而垃圾被第二傳送帶運送離開箱體。

優選的，所述箱體的表面設置有控制面板，且控制面板與驅動電機、伺服電機電性連接。

有益效果

本發明提供了市政污水的自動化綜合分離再利用系統及使用方法。與現有技術相比具備以下有益效果：

(1)、該市政污水的自動化綜合分離再利用系統及控制方法，通過調節手柄帶動蝸桿轉動，蝸桿帶動一側的蝸輪轉動，使得蝸輪能夠帶動轉動桿轉動，使得轉動桿能夠帶動齒輪轉動，齒輪能夠帶動弧形齒條轉動，弧形齒條帶動連接架位于箱體上做弧形運動，進而使得壓料轉輥的位置發生變化，進而使得壓料轉輥與第一傳送帶之間的距離發生變化，實現壓料轉輥與第一傳送帶之間擠壓距離實現調節，垃圾在第一濾水組件處濾水后再行進入粉碎組件，以使該垃圾粉碎裝置具有濾水干燥垃圾的優點，從而減少垃圾進入垃圾粉碎裝置時的含水量，通過調節組件進行調節壓料轉輥與第一傳送帶之間的距離，進而能根據市政污水中垃圾含量進行調節使用，適用性強。

(2)、該市政污水的自動化綜合分離再利用系統及控制方法，通過第一轉輥轉動能夠帶動第二同步輪轉動，第二同步輪通過同步帶帶動第一同步輪轉動，第一同步輪帶動刮料轉輥、螺旋刮板轉動，通過設置的清理組件，使得粘附在第一傳送帶上的垃圾能夠在螺旋刮板的作用下刮落進入粉碎組件中。

(3)、該市政污水的自動化綜合分離再利用系統及控制方法，通過開啟伺服電機帶動第一轉輥轉動，第一轉輥能夠帶動凸球轉動，使得凸球能夠掏刮漏水通孔，有效避免了篩孔堵塞。

(4)、該市政污水的自動化綜合分離再利用系統及控制方法，通過兩次對污水中的垃圾進行擠壓，通過擠壓過濾的方式過濾后垃圾的含水量低，過濾徹底。

（發明人：朱校軍）
