公布日：2022.09.06

申請日：2022.05.23

分類號：C02F9/08(2006.01)I;C02F11/121(2019.01)I;C02F11/00(2006.01)I;E02F3/88(2006.01)I;E02F5/28(2006.01)I;E02F7/02(2006.01)I

摘要

本發明公開了一種河道污水深層處理裝置，包括船體，所述船體上設有水體淤泥清理裝置、污水沉積裝置、污水循環泵一、污水過濾裝置、污水循環泵二和污水消毒裝置，所述水體淤泥清理裝置的出料口與污水沉積裝置的入料口連通，所述污水沉積裝置的出水口通過污水循環泵一與污水過濾裝置的進水口連通，污水過濾裝置的出水口通過污水循環泵二與污水消毒裝置的進水口連通。水體淤泥清理裝置對淤泥進行收集的淤泥和污水沉積裝置實現污水和淤泥地分離，被分離地污水經污水過濾裝置過濾后送至污水消毒裝置進行消毒，最后將處理后地水排出流回河道，實現了河道污水的有效清潔。

權利要求書

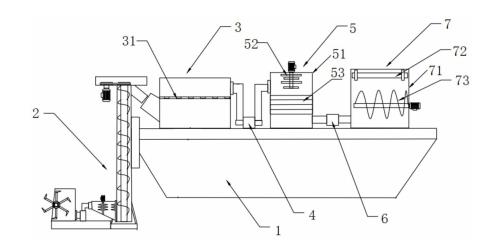

1.一種河道污水深層處理裝置，其特征在于：包括船體（1），所述船體（1）上設有水體淤泥清理裝置（2）、污水沉積裝置（3）、污水循環泵一（4）、污水過濾裝置（5）、污水循環泵二（6）和污水消毒裝置（7），所述水體淤泥清理裝置（2）的出料口與污水沉積裝置（3）的入料口連通，所述污水沉積裝置（3）的出水口通過污水循環泵一（4）與污水過濾裝置（5）的進水口連通，污水過濾裝置（5）的出水口通過污水循環泵二（6）與污水消毒裝置（7）的進水口連通。

2.根據權利要求1所述的一種河道污水深層處理裝置，其特征在于：水體淤泥清理裝置（2）包括水體淤泥收集裝置（21）、粉碎裝置（22）、螺旋送料裝置（23），所述水體淤泥收集裝置（21）的出料口與粉碎裝置（22）的入料口連通，粉碎裝置（22）的出料口與螺旋送料裝置（23）的入料口連通，螺旋送料裝置（23）的出料口與污水沉積裝置（3）連通。

3.根據權利要求2所述的一種河道污水深層處理裝置，其特征在于：所述水體淤泥收集裝置（2）包括淤泥收集槽（211）、旋轉挖鈮鏟（212）驅動電機（213）和淤泥泵（214），所述旋轉挖鈮鏟（212）通過旋轉軸安裝在淤泥收集槽（211）的進料口處，所述驅動電機（213）安裝在淤泥收集槽（211）的外側，且與旋轉軸連接，所述驅動電機（213）的外側設有防水密封罩，淤泥泵（214）將淤泥收集槽（211）內的淤泥送入粉碎裝置（212）。

4.根據權利要求2所述的一種河道污水深層處理裝置，其特征在于：所述螺旋送料裝置（23）包括進料斗（231）、淤泥輸送筒（232）、輸送電機（233）和螺旋翅片（234），所述淤泥輸送筒（232）通過固定架（235）安裝在船體（1）上，進料斗（231）安裝在淤泥輸送筒（232）的進料口處，輸送電機（233）設置在淤泥輸送筒（232）的一端，淤泥輸送筒（232）內設有螺旋翅片（234），所述螺旋翅片（234）受輸送電機（233）的輸出端通過皮帶輪組件連接。

5.根據權利要求3所述的一種河道污水深層處理裝置，其特征在于：所述粉碎裝置（22）包括粉碎電機（221）和粉碎齒（222），粉碎電機（221）安裝在進料斗（231）的側面，粉碎齒（222）設置在進料斗（231）的內側，粉碎電機（221）的輸出軸與粉碎齒（222）連接。

6.根據權利要求1所述的一種河道污水深層處理裝置，其特征在于：所述污水沉積裝置（3）包括沉積池（31），所述沉積池（31）的中間設有防雜物上浮過濾網（32），所述沉積池（31）的上方設有出水口，沉積池（31）的底部設有出料口。

7.根據權利要求1所述的一種河道污水深層處理裝置，其特征在于：所述污水過濾裝置（5）包括罐體（51），所述罐體（51）內設有攪拌裝置一（52）和過濾腔（53），所述過濾腔（53）將罐體分為上下兩層，罐體（51）的上層設有攪拌裝置一（51）。

8.根據權利要求7所述的一種河道污水深層處理裝置，其特征在于：所述過濾腔（53）包括細沙層（531）、粗砂層（532）、礫石層（533）和卵石層（534），所述粗砂層（531）設置在細沙層（53）的上方，礫石層（533）設置在粗砂層（532）的上方，卵石層（534）設置在礫石層（533）的上方。

9.根據權利要求1所述的一種河道污水深層處理裝置，其特征在于：所述污水消毒裝置（7）包括消毒箱（71），所述消毒箱頂部設有紫外線燈管（72），消毒箱（71）的底部設有攪拌裝置二（73）。

10.一種河道污水深層處理裝置的工作方法，其特征在于：具體方法如下：（1）水體淤泥清理裝置（2）置入河道中，旋轉挖鈮鏟(212)在驅動電機（213）的帶動下，對淤泥進行挖掘收集到淤泥收集槽（211）中；（2）淤泥泵（214）將淤泥收集槽（211）抽取到進料斗（231）內，粉碎裝置（22）的粉碎齒（222）對淤泥進行初步粉碎處理；（3）淤泥進行粉碎處理后進入淤泥輸送筒（232）內；（4）淤泥輸送筒（232）內的螺旋翅片（234）在輸送電機（233）的驅動下將污泥送入污水沉積裝置（3）進行沉積；（5）污水沉積裝置（3）內的淤泥在沉積池（31）中進行沉積，污水從防雜物過濾網（32）中上浮后從沉積池（31）的出水口中經污水循環泵一（4）送入污水過濾裝置（5）；（6）污水進入罐體（51）后，攪拌裝置一（52）對污水進行攪拌，污水經過濾腔（53）進行充分過濾后流到罐體（51）的下側；（7）被過濾后的污水經污水循環泵二（6）送至污水消毒裝置的消毒箱，攪拌裝置二（73）對消毒箱（71）內的污水進行充分的攪拌，紫外線燈管（72）對污水進行消毒處理；（8）經消毒處理后的污水排出流回河道。

發明內容

發明目的：針對上述現有技術中的存在的問題和不足，本發明的目的是提供一種河道污水深層處理裝置及其工作方法。

技術方案：為達到上述目的，本發明所述的一種河道污水深層處理裝置，包括船體，所述船體上設有水體淤泥清理裝置、污水沉積裝置、污水循環泵一、污水過濾裝置、污水循環泵二和污水消毒裝置，所述水體淤泥清理裝置的出料口與污水沉積裝置的入料口連通，所述污水沉積裝置的出水口通過污水循環泵一與污水過濾裝置的進水口連通，污水過濾裝置的出水口通過污水循環泵二與污水消毒裝置的進水口連通。

進一步地，水體淤泥清理裝置包括水體淤泥收集裝置、粉碎裝置、螺旋送料裝置，所述水體淤泥收集裝置的出料口與粉碎裝置的入料口連通，粉碎裝置的出料口與螺旋送料裝置的入料口連通，螺旋送料裝置的出料口與污水沉積裝置連通。

進一步地，所述水體淤泥收集裝置包括淤泥收集槽、旋轉挖鈮鏟、驅動電機和淤泥泵，所述旋轉挖鈮鏟通過旋轉軸安裝在淤泥收集槽的進料口處，所述驅動電機安裝在淤泥收集槽的外側，且與旋轉軸連接，所述驅動電機的外側設有防水密封罩，淤泥泵將淤泥收集槽內的淤泥送入粉碎裝置。

進一步地，所述螺旋送料裝置包括進料斗、淤泥輸送筒、輸送電機和螺旋翅片，所述淤泥輸送筒通過固定架安裝在船體上，進料斗安裝在淤泥輸送筒的進料口處，輸送電機設置在淤泥輸送筒的一端，淤泥輸送筒內設有螺旋翅片，所述螺旋翅片與輸送電機的輸出端通過皮帶輪組件連接。

進一步地，所述粉碎裝置包括粉碎電機和粉碎齒，粉碎電機安裝在進料斗的側面，粉碎齒設置在進料斗的內側，粉碎電機的輸出軸與粉碎齒連接。

進一步地，所述污水沉積裝置包括沉積池，所述沉積池的中間設有防雜物上浮過濾網，所述沉積池的上方設有出水口，沉積池的底部設有出料口。

進一步地，所述污水過濾裝置包括罐體，所述罐體內設有攪拌裝置一和過濾腔，所述過濾腔將罐體分為上下兩層，罐體的上層設有攪拌裝置一。

進一步地，：所述過濾腔包括細沙層、粗砂層、礫石層和卵石層，所述粗砂層設置在細沙層的上方，礫石層設置在粗砂層的上方，卵石層設置在礫石層的上方。

進一步地，所述污水消毒裝置包括消毒箱，所述消毒箱頂部設有紫外線燈管，消毒箱的底部設有攪拌裝置二。

河道污水深層處理裝置的工作方法，具體如下：（1）水體淤泥清理裝置置入河道中，旋轉挖鈮鏟在驅動電機的帶動下，對淤泥進行挖掘收集到淤泥收集槽中；（2）淤泥泵將淤泥從淤泥收集槽中抽取到進料斗內，粉碎裝置的粉碎齒對淤泥進行初步粉碎處理；（3）粉碎裝置對收集上來的淤泥進行粉碎處理后進入淤泥輸送筒內；（4）淤泥輸送筒內的螺旋翅片在輸送電機的驅動下將污泥送入污水沉積裝置進行沉積；（5）污水沉積裝置內的淤泥在沉積池中進行沉積，污水從防雜物過濾網中上浮后從沉積池的出水口中經污水循環泵一送入污水過濾裝置；（6）污水進入罐體后，攪拌裝置一對污水進行攪拌，污水經過濾腔進行充分過濾后流到罐體的下側；（7）被過濾后的污水經污水循環泵二送至污水消毒裝置的消毒箱，攪拌裝置二對消毒箱內的污水進行充分的攪拌，紫外線燈管對污水進行消毒處理；（8）經消毒處理后的污水排出流回河道。

上述技術方案可以看出，本發明的有益效果為：（1）本發明所述的一種河道污水深層處理裝置,水體淤泥清理裝置對淤泥進行收集的淤泥和污水沉積裝置實現污水和淤泥地分離，被分離地污水經污水過濾裝置過濾后送至污水消毒裝置進行消毒，最后將處理后地水排出流回河道，實現了河道污水的有效清潔。

（2）本發明所述的一種河道污水深層處理裝置,水體淤泥清理裝置的螺旋翅片在輸送電機的驅動下將淤泥輸送筒內的污泥送入污水沉積裝置進行沉積，可避免在輸送過程中的淤泥發生堵塞，提高清淤速度。

（發明人：孫健璘;陸燕江;張運;周偉恒）
