公布日：2022.10.04
申請日：2022.05.09
分類號：C02F9/02(2006.01)I
摘要
本發明的馬鈴薯淀粉加工污水處理系統以及處理方法，其中，本發明的馬鈴薯淀粉加工污水處理系統包括：離心機；來復線文丘里微納米氣泡發生器；超濾裝置；反滲透裝置，與超濾裝置通過管路連接。本發明的馬鈴薯淀粉加工污水處理方法包括：對馬鈴薯淀粉加工污水進行離心過濾處理；對馬鈴薯淀粉加工污水利用來復線文丘里微納米氣泡發生器進行進一步固液分離處理；利用超濾裝置對清液進一步過濾處理；對超濾裝置排出的濾液進行進一步固液分離處理。本發明的馬鈴薯淀粉加工污水處理系統以及處理方法可提高淀粉回收率，同時可將絕大部分的蛋白質進行分離濃縮，提取高價值的蛋白質，實現廢水的資源化利用；同時經凈化后的干凈的產水可以進一步應用土豆的生產加工過程，最大程度實現廢水的固相和液相的全部資源化利用。
權利要求書
1.一種馬鈴薯淀粉加工污水處理系統，其特征在于，包括：用于對馬鈴薯淀粉加工污水進行離心過濾處理，使其分離出細淀粉的離心機；用于對離心過濾處理后的馬鈴薯淀粉加工污水進行進一步固液分離處理的來復線文丘里微納米氣泡發生器，與離心機通過管路連接；用于對來復線文丘里微納米氣泡發生器排出的清液進一步過濾處理的超濾裝置，與來復線文丘里微納米氣泡發生器通過管路連接；用于對超濾裝置排出的濾液進行進一步固液分離處理的反滲透裝置，與超濾裝置通過管路連接。
2.根據權利要求1所述的馬鈴薯淀粉加工污水處理系統，其特征在于，還包括旋流器，所述旋流器用于對馬鈴薯淀粉加工污水進行旋流分離處理，所述旋流器的溢流液出口與離心機的液流進口連接。
3.根據權利要求2所述的馬鈴薯淀粉加工污水處理系統，其特征在于，來復線文丘里微納米氣泡發生器的產水輸出管連接中間水罐，中間水罐通過管路與超濾裝置的原料進口連接。
4.根據權利要求3所述的馬鈴薯淀粉加工污水處理系統，其特征在于，超濾裝置的濃縮液排出管與反滲透裝置的濃縮液排出管均連接于蛋白質提取系統的進料管上。
5.根據權利要求4所述的馬鈴薯淀粉加工污水處理系統，其特征在于，超濾裝置包括過濾精度為0.05-0.1um的膜元件。
6.一種馬鈴薯淀粉加工污水處理方法，其特征在于，包括：對馬鈴薯淀粉加工污水進行離心過濾處理，使其分離出細淀粉；利用來復線文丘里微納米氣泡發生器對離心過濾處理后的馬鈴薯淀粉加工污水進行進一步固液分離處理；利用超濾裝置對來復線文丘里微納米氣泡發生器排出的清液進一步過濾處理；利用反滲透裝置對超濾裝置排出的濾液進行進一步固液分離處理。
7.根據權利要求6所述的馬鈴薯淀粉加工污水處理方法，其特征在于，將反滲透裝置以及超濾裝置的濃縮液排入濃水箱，進一步制取蛋白質。
8.根據權利要求7所述的馬鈴薯淀粉加工污水處理方法，其特征在于，利用來復線文丘里微納米氣泡發生器對離心過濾處理后的馬鈴薯淀粉加工污水進行進一步固液分離處理包括：采用來復線文丘里微納米氣泡發生器進一步去除廢水中的纖維和殘留淀粉，來復線文丘里微納米氣泡發生器進料與氣體混合，利用產生的微納米氣泡將固相分離并統一收集，用于進一步噴干或曬干制取飼料，來復線文丘里微納米氣泡發生器的產水輸出進入中間水罐緩存，作為后續超濾裝置的進料。
發明內容
本發明的目的是提供一種馬鈴薯淀粉加工污水處理系統以及處理方法。

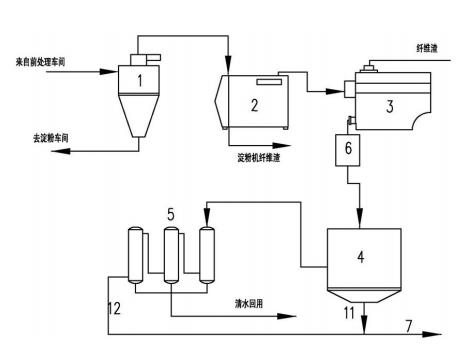

本發明的馬鈴薯淀粉加工污水處理系統，包括：用于對馬鈴薯淀粉加工污水進行離心過濾處理，使其分離出細淀粉的離心機；用于對離心過濾處理后的馬鈴薯淀粉加工污水進行進一步固液分離處理的來復線文丘里微納米氣泡發生器，與離心機通過管路連接；用于對來復線文丘里微納米氣泡發生器排出的清液進一步過濾處理的超濾裝置，與來復線文丘里微納米氣泡發生器通過管路連接；用于對超濾裝置排出的濾液進行進一步固液分離處理的反滲透裝置，與超濾裝置通過管路連接。
本發明的馬鈴薯淀粉加工污水處理系統，其中，還包括旋流器，所述旋流器用于對馬鈴薯淀粉加工污水進行旋流分離處理，所述旋流器的溢流液出口與離心機的液流進口連接。
本發明的馬鈴薯淀粉加工污水處理系統，其中，來復線文丘里微納米氣泡發生器的產水輸出管連接中間水罐，中間水罐通過管路與超濾裝置的原料進口連接。
本發明的馬鈴薯淀粉加工污水處理系統，其中，超濾裝置的濃縮液排出管與反滲透裝置的濃縮液排出管均連接于蛋白質提取系統的進料管上。
本發明的馬鈴薯淀粉加工污水處理系統，其中，超濾裝置包括過濾精度為0.05-0.1um的膜元件。
本發明的馬鈴薯淀粉加工污水處理方法，包括：對馬鈴薯淀粉加工污水進行離心過濾處理，使其分離出細淀粉；利用來復線文丘里微納米氣泡發生器對離心過濾處理后的馬鈴薯淀粉加工污水進行進一步固液分離處理；利用超濾裝置對來復線文丘里微納米氣泡發生器排出的清液進一步過濾處理；利用反滲透裝置對超濾裝置排出的濾液進行進一步固液分離處理。
本發明的馬鈴薯淀粉加工污水處理方法，其中，將反滲透裝置以及超濾裝置的濃縮液排入濃水箱，進一步制取蛋白質。
本發明的馬鈴薯淀粉加工污水處理方法，其中，利用來復線文丘里微納米氣泡發生器對離心過濾處理后的馬鈴薯淀粉加工污水進行進一步固液分離處理包括：采用來復線文丘里微納米氣泡發生器進一步去除廢水中的纖維和殘留淀粉，來復線文丘里微納米氣泡發生器進料與氣體混合，利用產生的微納米氣泡將固相分離并統一收集，用于進一步噴干或曬干制取飼料，來復線文丘里微納米氣泡發生器的產水輸出進入中間水罐緩存，作為后續超濾裝置的進料。
本發明的馬鈴薯淀粉加工污水處理系統以及處理方法可提高淀粉回收率，同時可將絕大部分的蛋白質進行分離濃縮，提取高價值的蛋白質，實現廢水的資源化利用；同時經凈化后的干凈的產水可以進一步應用土豆的生產加工過程，最大程度實現廢水的固相和液相的全部資源化利用。
（發明人：石曉明;韓建春;張承慈）
