公布日：2022.08.26
申請日：2022.05.05
分類號：C02F9/14(2006.01)I;C02F3/30(2006.01)N;C02F1/24(2006.01)N;C02F1/463(2006.01)N;C02F101/30(2006.01)N;C02F101/10(2006.01)N;
C02F101/16(2006.01)N
摘要
本申請涉及污水處理技術領域，具體公開了一種上升流活性污泥‑生物膜系統電絮凝氣浮污水處理工藝。一種上升流活性污泥‑生物膜系統電絮凝氣浮污水處理工藝，其依次包括以下步驟：選擇區處理、缺氧/厭氧生化處理、好氧生化處理、電解絮凝處理、緩沖區緩沖、斜管沉淀，其特征在于，在所述緩沖區緩沖與斜管沉淀之間還設置有釋放區溶氣氣浮步驟；所述釋放區內設置有溶氣釋放系統，經溶氣氣浮與斜管沉淀后的水中，20‑30%的水量回流至釋放區繼續進行溶氣氣浮，10‑20%的水量回流至好氧區進行充氧反應，剩余部分排出。本申請的污水處理工藝，污染物的去除率高，出水水質可以達到國家GB18918‑2002中的一級A類標準。
權利要求書
1.一種上升流活性污泥-生物膜系統電絮凝氣浮污水處理工藝，其依次包括以下步驟：選擇區處理、缺氧/厭氧生化處理、好氧生化處理、電解絮凝處理、緩沖區緩沖、斜管沉淀，其特征在于，在所述緩沖區緩沖與斜管沉淀之間還設置有釋放區溶氣氣浮步驟；所述釋放區內設置有溶氣釋放系統，經溶氣氣浮與斜管沉淀后的水中，20-30%的水量回流至釋放區繼續進行溶氣氣浮，10-20%的水量回流至好氧區進行充氧反應，剩余部分排出。
2.根據權利要求1所述的一種上升流活性污泥-生物膜系統電絮凝氣浮污水處理工藝，其特征在于：所述溶氣釋放系統中溶氣釋放的壓力為0.3-0.45MPa。
3.根據權利要求1所述的一種上升流活性污泥-生物膜系統電絮凝氣浮污水處理工藝，其特征在于：所述電解絮凝處理中的陽極為鐵陽極、鋁陽極、鐵鋁復合陽極、不銹鋼陽極中的一種。
4.根據權利要求3所述的一種上升流活性污泥-生物膜系統電絮凝氣浮污水處理工藝，其特征在于：所述電絮凝雙極板中極板面積與處理水量的關系為0.01-0.05m2/m3，電流密度為10-100A/m2。
5.根據權利要求1所述的一種上升流活性污泥-生物膜系統電絮凝氣浮污水處理工藝，其特征在于：經所述緩沖區緩沖產生的活性污泥中，10-20%回流至選擇區再次進行處理，剩余部分作為剩余污泥排出系統外。
6.根據權利要求1所述的一種上升流活性污泥-生物膜系統電絮凝氣浮污水處理工藝，其特征在于：所述選擇區設置有懸浮填料，所述懸浮填料呈內部填充有聚氨酯的球體。
7.根據權利要求1所述的一種上升流活性污泥-生物膜系統電絮凝氣浮污水處理工藝，其特征在于：污水在所述選擇區處理時控制污水中的溶解氧含量為0.2-0.8mg/L。
8.根據權利要求1所述的一種上升流活性污泥-生物膜系統電絮凝氣浮污水處理工藝，其特征在于：所述活性污泥的濃度為4000-8000mg/L。
發明內容
為了提高污水處理效果，本申請?zhí)峁┮环N上升流活性污泥-生物膜系統電絮凝氣浮污水處理工藝。

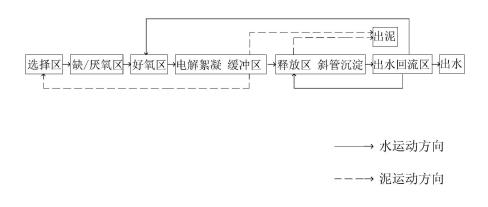

第一方面，本申請?zhí)峁┮环N上升流活性污泥-生物膜系統電絮凝氣浮污水處理工藝，采用如下的技術方案：一種上升流活性污泥-生物膜系統電絮凝氣浮污水處理工藝，其依次包括以下步驟：選擇區處理、缺氧/厭氧生化處理、好氧生化處理、電解絮凝處理、緩沖區緩沖、斜管沉淀，在所述緩沖區緩沖與斜管沉淀之間還設置有釋放區溶氣氣浮步驟；所述釋放區內設置有溶氣釋放系統，經溶氣氣浮與斜管沉淀后的水中，20-30％的水量回流至釋放區繼續進行溶氣氣浮，10-20％的水量回流至好氧區進行充氧反應，剩余部分排出。
通過采用上述技術方案，污水首先進入選擇區，選擇區中投放系統培養的微生物，對進入選擇區的污水的氧氣進行消耗，調整水體溶解氧；經選擇區耗氧后的水進入缺/厭氧區，缺/厭氧區投放有系統培養的缺厭氧微生物，對污水中有機物的分解處理效果；污水通過缺/厭氧區后進入好氧區，好氧區投放有系統培養的好氧微生物，對污水中有機物的分解處理效果；污水經過缺/厭氧凈化與好氧凈化之后進行電絮凝處理與緩沖區緩沖，污水及活性污泥菌團在電絮凝雙極板內部形成電絮凝反應，通過電解反應生成的羥基氧化物，對難降解物質進行強氧化分解，同時還可以對老化污泥進行氧化，使活躍的微生物菌團分解老化或死亡的污泥，降低了污泥的產量，并保證污水中污染物的高效去除。電絮凝反應將難降解的有機物降解后，可以有效的向微生物提供部分營養物質，加強整體菌膠團的絮凝效果，從而大幅度提高泥水分離效率，同時還可以很大程度的降低發生污泥膨脹的幾率，使得在冬季也可以有效的進行泥水分離，相對于常規活性污泥法，可以避免二沉池的“污泥膨脹跑泥現象；經過電絮凝處理與緩沖區后泥水分離，泥水分離后的水進入到釋放區，釋放區內的溶氣釋放系統在釋放區內釋放溶氣，形成“氣-液”混合物，“氣-液”混合物與通過泥水分離進入釋放區的廢水混合，產生的絮體雜質和固態污染物結合，形成“固-液-氣”三相混合物，三相混合物經過斜管沉淀固液分離后，斜管處理后得到的水部分回流至釋放區繼續進行溶氣氣浮，部分回流至好氧區進行充氧反應，剩余部分排出，實現污水的凈化。
本申請將活性污泥法、生物膜法、電絮凝與氣浮工藝相結合，延長了污水處理系統中微生物的世代周期長度，使得在低濃度廢水或高濃度廢水的條件下，都有良好的適應性和污水處理效果，可以有效抵抗沖擊負荷；缺/厭氧與好氧處理相結合，再結合氣浮工藝，使得氣浮工藝出水水質溶解氧可以充分被好氧反應所利用，進一步提高對污水的處理效果，使得污水處理的出水中污染物的去除率高，出水水質可以穩定達到國家《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A類標準，在工藝參數如耗電量、回流量等進行增加后，除總氮參數外，其余水質指標可達到《地表水環境質量標準》GB3838-2002中的III類標準。
優選的，所述溶氣釋放系統中通過溶氣釋放器進行溶氣的釋放，溶氣釋放器的反應壓力為0.3-0.45Mpa。
通過采用上述技術方案，空氣在本申請限定的0.3-0.45MPa壓力下被強制溶解在水中，形成溶氣水，然后突然釋放，溶解在水中的空氣析出，形成大量的微氣泡群，與電絮凝泥水分離后產生的絮體雜質和固態污染物結合，再次對有機污染物進行去除，提高凈化效果。若壓力小于本申請限定的范圍，則會導致溶氣量減少，從而降低對有機污染物的去除效果；若壓力過大，則會產生較大的耗電量，提高運行成本。
優選的，所述電解絮凝處理中的陽極為鐵陽極、鋁陽極、鐵鋁復合陽極、不銹鋼陽極中的一種。
優選的，所述電絮凝雙極板中極板面積與處理水量的關系為0.01-0.05m2/m3，電流密度為10-100A/m2。
通過采用上述技術方案，能夠進一步提高泥水分離效率，同時提高污染物的氧化分解效率。
優選的，經所述緩沖區緩沖產生的活性污泥中，10-20％回流至選擇區再次進行處理，剩余部分作為剩余污泥排出系統外。
通過采用上述技術方案，泥水分離后產生的活性污泥回流至缺/厭氧區，一方面為缺/厭氧區補充活性污泥，保證缺/厭氧區中處理工藝的正常進行，另一方面活性污泥中可能夾雜部分有機污染物，回流的活性污泥再次經過缺/厭氧、好氧處理，進一步對殘留的有機污染物進行分解去除，提高對污水中有機污染物的凈化效果。
優選的，所述選擇區設置有懸浮填料，所述懸浮填料呈內部填充有聚氨酯的球體。
通過采用上述技術方案，在選擇區中投放系統培養的微生物，微生物附著在懸浮填料上形成生物膜，對進入選擇區的污水的氧氣進行消耗，調整水體溶解氧，降低污水中攜帶的溶解氧過多而造成對缺/厭氧區的微生物造成的傷害，保證缺/厭氧區的微生物的活性，從而保證缺/厭氧區中對污水中污染物的分解效果。
優選的，污水在所述選擇區處理時控制污水中的溶解氧含量為0.2-0.8mg/L。
通過采用上述技術方案，將進入缺/厭氧區的污水的溶解氧濃度控制在0.1-0.2mg/L內，可以在缺/厭氧處理與處理成本之間達到最優的效果；若溶解氧的濃度過高則會對缺/厭氧區的處理效果帶來不利影響，若將溶解氧的濃度控制在更低的水平，則需要擴大選擇區的面積或者加大選擇區中微生物的投放量，造成成本的提高。
優選的，所述活性污泥的濃度為4000-8000mg/L。
通過采用上述技術方案，活性污泥濃度在4000-8000mg/L可以與填料配合達到最好的污水凈化效果。若活性污泥濃度過低，則需要增大缺/厭氧區以及好氧區的容積，提高成本，同時還是使得系統內容易產生泡沫、供氣量不足，影響對污水中污染物的分解效果；若活性污泥濃度過高，則需要增加污泥回流比，同樣需要擴大容積，提高成本。
綜上所述，本申請具有以下有益效果：本申請將活性污泥法、生物膜法、電絮凝與氣浮工藝相結合，延長了污水處理系統中微生物的世代周期長度，使得在低濃度廢水或高濃度廢水的條件下，都有良好的適應性和污水處理效果，可以有效抵抗沖擊負荷；缺/厭氧與好氧處理相結合，再結合氣浮工藝，使得氣浮工藝出水水質溶解氧可以充分被好氧反應所利用，進一步提高對污水的處理效果，使得污水處理的出水中污染物的去除率高，出水水質可以穩定達到國家《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A類標準，在工藝參數如耗電量、回流量等進行增加后，除總氮參數外，其余水質指標可達到《地表水環境質量標準》GB3838-2002中的III類標準。
（發明人：董浩;袁境）
