公布日：2022.09.20

申請日：2022.07.06

分類號：C02F3/30(2006.01)I;C02F9/14(2006.01)I;E03B1/04(2006.01)I;B01D21/00(2006.01)I;C02F103/32(2006.01)N

摘要

一種污水A2O一體化池系統及工藝方法，其特征在于：包含污水厭氧調節/污泥減量綜合池、A2O生化物化一體化池、設備房及系統管路三部分。所述綜合池含沉砂池、隔油池、格柵渠、厭氧調節池和污泥濃縮儲泥池；所述一體化池含脫氧/缺氧/好氧區、二沉池、斜管沉淀區、接觸消毒渠和巴氏計量渠；所述設備房至少含鼓風機、加藥機、污泥脫水機。其中，沉砂池有總進水管，計量渠末端有總出水管。該系統工藝優點是全面滿足一級A標準，占地少流程短，處理效率高，運行成本低，適宜鄉鎮污水處理。

權利要求書

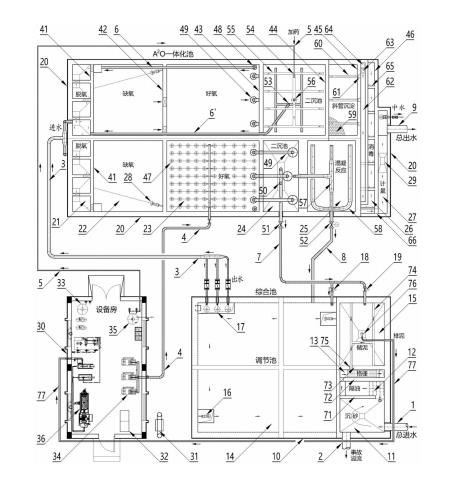

1.一種污水A2O一體化池系統及工藝方法，其特征在于：包含污水厭氧調節/污泥減量綜合池10、A2O生化物化一體化池20、設備房30及系統管路共三個部分，還包括該三個部分的操控運行方法。所述綜合池10包含沉砂池11、隔油池12、格柵渠13、厭氧調節池14、污泥濃縮儲泥池15共五個功能區；所述一體化池20包含脫氧21/缺氧22/好氧區23、二沉池24、斜管沉淀區25、接觸消毒渠26和巴氏計量渠27共七個功能區；所述設備房30包含加壓溶氣機33、鼓風機34、加藥機35、污泥脫水機36和附屬設備管路。其中，所述沉砂池11起端接污水總進水管1；計量渠27末端接清水/總出水管9。所述操控運行方法包括利用調節池14發揮部分厭氧生化反應功能，利用兩類氣提裝置實現硝化液回流和懸浮污泥內回流，利用污泥濃縮儲泥池15在線重力濃縮污泥和污泥厭氧消化減量，以及利用A2O生化物化一體化池20實現A2O生化反應、泥水重力分離和水力混凝-斜管沉淀的物化處理、接觸消毒、巴氏計量和中水回用等諸多功能。

2.權利要求1所述的一種污水A2O一體化池系統及工藝方法，其特征在于：所述污水厭氧調節/污泥減量綜合池10的五個功能區中，前三者沉砂池11、隔油池12、格柵渠13的騰空底板處于同一水平面；后兩者厭氧調節池14和污泥濃縮儲泥池15的底板處于同一水平面；所述污泥濃縮儲泥池15的集水槽穿墻孔75位于格柵渠13的上游方向。

3.權利要求1所述的一種污水A2O一體化池系統及工藝方法，其特征在于：所述A2O生化物化一體化池20的七個功能區，其首端脫氧區21有污水提升管3接入，該一體化池20的池面上有壓力空氣管4；所述壓力空氣管4的一端與設備房30的曝氣鼓風機34連接，另一端與好氧硝化區23底部的微孔曝氣裝置47連接，另外還連接有2根供氣支管，分別通過控制閥與點式氣提裝置48、H形氣提裝置53相連。

4.權利要求1所述的一種污水A2O一體化池系統及工藝方法，其特征在于：所述一體化池內脫氧區21由3-5個依次連通的小孔室組成；所述好氧區23末端有穿墻布水器49，其進口端喇叭口靠近水池底板，出口端位于所述二沉池24的水深中部偏下位置且出口朝下；所述斜管沉淀區25的下部有布水穿孔管57，其布水孔口均朝下，該布水穿孔管57為水平設置，其管道中心線距離底板高度為450-900mm。

5.權利要求1所述的一種污水A2O一體化池系統及工藝方法，其特征在于：所述二沉池24的設計水面，高于斜管沉淀區25的設計水面410mm-820mm。

6.權利要求1所述的一種污水A2O一體化池系統及工藝方法，其特征在于：所述二沉池24的底部污泥通過大口排泥管50排出，該污泥一部分作為外回流污泥進入所述厭氧調節池14循環利用，另一部分作為剩余污泥進入污泥濃縮儲泥池15；所述斜管沉淀區25的底部污泥，通過穿孔排泥管58排出，全部進入?yún)捬跽{(diào)節池14進行循環利用。

7.權利要求1所述的一種污水A2O一體化池系統及工藝方法，其特征在于：所述接觸消毒渠26內隔墻底孔65的數量是2-4個。

（發明人：劉賢斌）
