公布日：2022.03.29
申請日：2021.12.01
分類號：C02F1/72(2006.01)I
摘要
本發明屬于污水處理技術領域，尤其涉及一種亞臨界水氧化工藝用氧化塔填料的投放裝置。本發明通過支柱單元，設置在支柱單元上并用于向氧化塔中投放填料的疊合板單元，設置在支柱單元上并用于橫向移動疊合板單元的轉盤單元，以及設置在氧化塔內側面上并用于頂起疊合板單元以投放填料的頂起塊起到了向氧化塔中均勻投放填料的技術效果。本發明具有結構簡單，安裝方便，僅通過旋轉轉盤的一步操作即可實現填料向氧化塔中的轉移以及投放操作，轉盤設有限位結構保證在投料過程中投料板不會發生位移安全可靠，投料板內設有自動復位裝置方便再次填裝填料，以及傳送帶與齒輪配合式傳動結構安裝方便易于維修的優點。
權利要求書

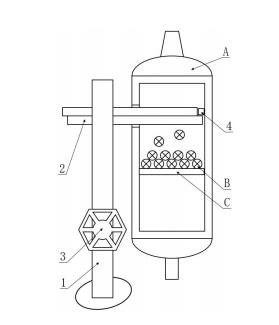

1.一種亞臨界水氧化工藝用氧化塔填料投放裝置，其特征在于，包括支柱單元（1），設置在所述支柱單元（1）上并用于向氧化塔（A）中投放填料（B）的疊合板單元（2），設置在所述支柱單元（1）上并用于橫向移動所述疊合板單元（2）的轉盤單元（3），以及設置在氧化塔（A）內側面上并用于頂起所述疊合板單元（2）以投放填料（B）的頂起塊（4）。
2.根據權利要求1所述的一種亞臨界水氧化工藝用氧化塔填料投放裝置，其特征在于，所述支柱單元（1）包括空心柱（101），設置在所述空心柱（101）上并用于安裝所述疊合板單元（2）的疊合板孔（102），以及設置在所述空心柱（101）上并用于安裝所述轉盤單元（3）的轉盤孔（103）；所述疊合板單元（2）包括安裝在所述疊合板孔（102）上的下板（201），設置在所述下板（201）上頂面的上板（202），以及設置在所述下板（201）側面上并用于嚙合所述轉盤單元（3）的齒條（203）；所述轉盤單元（3）包括設置在所述轉盤孔（103）上的轉盤柱（301），設置在所述轉盤柱（301）端面上的轉盤（302），設置在所述轉盤柱（301）上的傳動帶（303），與所述齒條（203）嚙合的齒輪（304），以及設置在所述空心柱（101）內側面上并用于安裝所述齒輪（304）且與所述傳動帶（303）連接的齒輪柱（305）。
3.根據權利要求2所述的一種亞臨界水氧化工藝用氧化塔填料投放裝置，其特征在于，所述支柱單元（1）包括設置在所述空心柱（101）上并與所述轉盤孔（103）連通的轉盤限位槽（107）；所述轉盤單元（3）還包括設置在所述轉盤柱（301）和轉盤（302）上的轉盤滑動槽（308），設置在所述轉盤柱（301）并與所述轉盤滑動槽（308）連通的轉盤柱滑動孔（309），設置在所述轉盤柱滑動孔（309）上并與所述轉盤限位槽（107）卡合的限位柱（310），設置在所述轉盤柱滑動孔（309）上并用于安裝所述限位柱（310）的孔板（311），設置在所述限位柱（310）上的拉簧板（312），設置在所述孔板（311）與所述拉簧板（312）上的拉簧（313），設置在所述轉盤滑動槽（308）上的滑動柱（314），設置在所述轉盤滑動槽（308）并用于頂起所述滑動柱（314）的轉盤彈簧（318），以及設置在所述拉簧板（312）與所述滑動柱（314）的拉動繩（315）。
4.根據權利要求3所述的一種亞臨界水氧化工藝用氧化塔填料投放裝置，其特征在于，所述轉盤單元（3）還包括設置在所述轉盤柱（301）上且與所述轉盤滑動槽（308）連通并用于安裝所述拉動繩（315）的導向槽（316），以及設置在所述轉盤柱滑動孔（309）上并用于安裝所述拉動繩（315）的導向柱（317）。
5.根據權利要求2所述的一種亞臨界水氧化工藝用氧化塔填料投放裝置，其特征在于，所述疊合板單元（2）還包括設置在所述下板（201）的投放孔（204），以及設置在所述上板（202）的填料孔（205）。
6.根據權利要求2所述的一種亞臨界水氧化工藝用氧化塔填料投放裝置，其特征在于，所述疊合板單元（2）還包括設置在所述上板（202）的滑動槽（206），設置在所述下板（201）上并安裝在所述滑動槽（206）中的滑動塊（207）。
7.根據權利要求6所述的一種亞臨界水氧化工藝用氧化塔填料投放裝置，其特征在于，所述疊合板單元（2）還包括設置在所述滑動塊（207）上的限位槽（208），設置在所述滑動槽（206）內側面上并插入所述限位槽（208）中的限位板（209），以及設置在所述限位板（209）上并通過所述限位槽（208）內側面頂起所述滑動塊（207）的彈簧（210）。
8.根據權利要求2所述的一種亞臨界水氧化工藝用氧化塔填料投放裝置，其特征在于，所述轉盤單元（3）還包括設置在所述轉盤柱（301）上并用于安裝所述傳動帶（303）的第一傳動輪（306），以及設置在所述齒輪柱（305）上并用于安裝所述傳動帶（303）的第二傳動輪（307）。
9.根據權利要求2所述的一種亞臨界水氧化工藝用氧化塔填料投放裝置，其特征在于，所述支柱單元（1）還包括設置在所述空心柱（101）內側面上并用于安裝所述轉盤柱（301）的第一旋轉筒（104），以及設置在所述空心柱（101）內側面上并用于安裝所述齒輪柱（305）的第二旋轉筒（105）。
10.根據權利要求2所述的一種亞臨界水氧化工藝用氧化塔填料投放裝置，其特征在于，所述支柱單元（1）還包括設置在所述疊合板孔（102）內側底面上的滾動輪（106）。
發明內容
本發明目的是提供一種亞臨界水氧化工藝用氧化塔填料投放裝置，本發明通過支柱單元，設置在支柱單元上并用于向氧化塔中投放填料的疊合板單元，設置在支柱單元上并用于橫向移動疊合板單元的轉盤單元，以及設置在氧化塔內側面上并用于頂起疊合板單元以投放填料的頂起塊起到了向氧化塔中均勻投放填料的技術效果。本發明具有結構簡單，安裝方便，僅通過旋轉轉盤的一步操作即可實現填料向氧化塔中的轉移以及投放操作，轉盤設有限位結構保證在投料過程中投料板不會發生位移安全可靠，投料板內設有自動復位裝置方便再次填裝填料，以及傳送帶與齒輪配合式傳動結構安裝方便易于維修的優點。
本發明解決上述問題采用的技術方案是：一種亞臨界水氧化工藝用氧化塔填料的投放裝置，包括支柱單元，設置在所述支柱單元上并用于向氧化塔中投放填料的疊合板單元，設置在所述支柱單元上并用于橫向移動所述疊合板單元的轉盤單元，以及設置在氧化塔內側面上并用于頂起所述疊合板單元以投放填料的頂起塊。
進一步優選的技術方案在于：所述支柱單元包括空心柱，設置在所述空心柱上并用于安裝所述疊合板單元的疊合板孔，以及設置在所述空心柱上并用于安裝所述轉盤單元的轉盤孔；所述疊合板單元包括安裝在所述疊合板孔上的下板，設置在所述下板上頂面的上板，以及設置在所述下板側面上并用于嚙合所述轉盤單元的齒條；所述轉盤單元包括設置在所述轉盤孔上的轉盤柱，設置在所述轉盤柱端面上的轉盤，設置在所述轉盤柱上的傳動帶，與所述齒條嚙合的齒輪，以及設置在所述空心柱內側面上并用于安裝所述齒輪且與所述傳動帶連接的齒輪柱。
進一步優選的技術方案在于：所述支柱單元包括設置在所述空心柱上并與所述轉盤孔連通的轉盤限位槽；所述轉盤單元還包括設置在所述轉盤柱和轉盤上的轉盤滑動槽，設置在所述轉盤柱并與所述轉盤滑動槽連通的轉盤柱滑動孔，設置在所述轉盤柱滑動孔上并與所述轉盤限位槽卡合的限位柱，設置在所述轉盤柱滑動孔上并用于安裝所述限位柱的孔板，設置在所述限位柱上的拉簧板，設置在所述孔板與所述拉簧板上的拉簧，設置在所述轉盤滑動槽上的滑動柱，設置在所述轉盤滑動槽并用于頂起所述滑動柱的轉盤彈簧，以及設置在所述拉簧板與所述滑動柱的拉動繩。
進一步優選的技術方案在于：所述轉盤單元還包括設置在所述轉盤柱上且與所述轉盤滑動槽連通并用于安裝所述拉動繩的導向槽，以及設置在所述轉盤柱滑動孔上并用于安裝所述拉動繩的導向柱。
進一步優選的技術方案在于：所述疊合板單元還包括設置在所述下板的投放孔，以及設置在所述上板的填料孔。
進一步優選的技術方案在于：所述疊合板單元還包括設置在所述上板的滑動槽，設置在所述下板上并安裝在所述滑動槽中的滑動塊。
進一步優選的技術方案在于：所述疊合板單元還包括設置在所述滑動塊上的限位槽，設置在所述滑動槽內側面上并插入所述限位槽中的限位板，以及設置在所述限位板上并通過所述限位槽內側面頂起所述滑動塊的彈簧。
進一步優選的技術方案在于：所述轉盤單元還包括設置在所述轉盤柱上并用于安裝所述傳動帶的第一傳動輪，以及設置在所述齒輪柱上并用于安裝所述傳動帶的第二傳動輪。
進一步優選的技術方案在于：所述支柱單元還包括設置在所述空心柱內側面上并用于安裝所述轉盤柱的第一旋轉筒，以及設置在所述空心柱內側面上并用于安裝所述齒輪柱的第二旋轉筒。
進一步優選的技術方案在于：所述支柱單元還包括設置在所述疊合板孔內側底面上的滾動輪。
本發明通過支柱單元，設置在支柱單元上并用于向氧化塔中投放填料的疊合板單元，設置在支柱單元上并用于橫向移動疊合板單元的轉盤單元，以及設置在氧化塔內側面上并用于頂起疊合板單元以投放填料的頂起塊起到了向氧化塔中均勻投放填料的技術效果。本發明具有結構簡單，安裝方便，僅通過旋轉轉盤的一步操作即可實現填料向氧化塔中的轉移以及投放操作，轉盤設有限位結構保證在投料過程中投料板不會發生位移安全可靠，投料板內設有自動復位裝置方便再次填裝填料，以及傳送帶與齒輪配合式傳動結構安裝方便易于維修的優點。
（發明人：伍立波;呂小東;孫小明;萬金玲;王穎）
