公布日：2022.08.30

申請日：2022.04.26

分類號：C02F9/14(2006.01)I;B02C18/00(2006.01)I;B02C18/14(2006.01)I;B02C18/18(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N

摘要

本發明公開一種淤泥清理裝置，其特征在于，包括移動架一、兩個殼體、兩組升降架、螺旋葉片、驅動電機、淤泥泵；移動架一包括擺動部分、支撐部分，擺動部分一端和支撐部分鉸接，另一端和支撐部分之間設置有液壓缸一，使擺動部分具有水平、向上傾斜、向下傾斜三種狀態；在擺動部分呈水平狀態，且兩個所述殼體分離的狀態下，兩組所述升降架可以使螺旋葉片下移，螺旋葉片用于分割攪拌淤泥；在擺動部分呈向上傾斜狀態，且兩個所述殼體貼合的狀態下，螺旋葉片處于空腔內，用于轉移淤泥；在擺動部分呈向下傾斜狀態，且兩個所述殼體貼合的狀態下，螺旋葉片處于空腔內，用于初步擠壓并轉移淤泥；本發明還公開一種包括該泥清理裝置的污水處理再生系統。

權利要求書

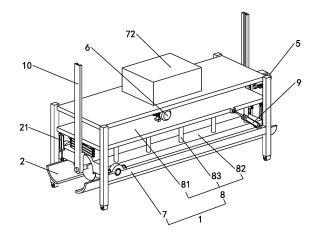

1.一種淤泥清理裝置，其特征在于，包括移動架一(1)、兩個殼體(2)、兩組升降架(3)、螺旋葉片(4)、驅動電機(5)、淤泥泵(6)；所述移動架一(1)包括擺動部分(8)、支撐部分(7)，擺動部分(8)一端和支撐部分(7)鉸接，另一端和支撐部分(7)之間設置有液壓缸一(9)，液壓缸一(9)用于使擺動部分(8)具有水平、向上傾斜、向下傾斜三種狀態；所述擺動部分(8)底面設置有半腔體(821)，兩個所述殼體(2)分別處于半腔體(821)軸線的兩側，兩個殼體(2)均沿該軸線的垂直方向滑動連接于擺動部分(8)底面；擺動部分(8)上還設置于帶動殼體(2)移動的液壓缸二(21)，兩個所述殼體(2)在貼合狀態下，和半腔體(821)組成空腔；所述淤泥泵(6)設置于擺動部分(8)，并從半腔體(821)中間位置連通空腔；兩組所述升降架(3)分別設置于擺動部分(8)兩端，擺動部分(8)上設置有帶動兩組升降架(3)升降的驅動組件，兩組升降架(3)的底部均設置有安裝塊(10)；所述螺旋葉片(4)兩端分別轉動連接于兩個安裝塊(10)，所述驅動電機(5)設置于其中一個安裝塊(10)，并用于驅動螺旋葉片(4)轉動，越靠近驅動電機(5)，螺旋葉片(4)之間的間距越大；在擺動部分(8)呈水平狀態，且兩個所述殼體(2)分離的狀態下，兩組所述升降架(3)可以使螺旋葉片(4)下移，螺旋葉片(4)用于分割攪拌淤泥；在擺動部分(8)呈向上傾斜狀態，且兩個所述殼體(2)貼合的狀態下，驅動電機(5)對應朝上的一端，螺旋葉片(4)處于空腔內，用于轉移淤泥；在擺動部分(8)呈向下傾斜狀態，且兩個所述殼體(2)貼合的狀態下，驅動電機(5)對應朝下的一端，螺旋葉片(4)處于空腔內，用于初步擠壓并轉移淤泥。

2.根據權利要求1所述的一種淤泥清理裝置，其特征在于，所述擺動部分(8)包括上部分(81)、下部分(82)、連接兩者的若干連接柱(83)；所述半腔體(821)設置于下部分(82)，兩個殼體(2)滑動連接于下部分(82)；所述液壓缸二(21)共有四個，分別配合兩個殼體(2)的兩端；液壓缸二(21)的缸體頂端鉸接于上部分(81)，液壓缸二(21)的伸縮桿朝下并固定連接有鉸接塊，鉸接塊鉸接于同側殼體(2)的對應端部。

3.根據權利要求2所述的一種淤泥清理裝置，其特征在于，兩組所述升降架(3)為相同的剪刀架，剪刀架頂部為兩個鉸接端，兩個鉸接端均鉸接有移動動一，兩個移動塊一(11)分別處于半腔體(821)軸線的兩側，并沿該軸線的垂直方向滑動連接于上部分(81)。

4.根據權利要求3所述的一種淤泥清理裝置，其特征在于，所述驅動組件包括兩個液壓缸三(13)、兩個移動塊二(12)、兩組鉸接條(14)；兩個所述移動塊二(12)沿半腔體(821)軸線滑動連接于上部分(81)，每組鉸接條(14)的數量為兩個，其中一端均鉸接于移動塊二(12)，另一端分別鉸接于同側的兩個移動塊一(11)；兩個液壓缸三(13)固設于上部分(81)，并分別用于帶動兩個移動塊二(12)移動。

5.根據權利要求3所述的一種淤泥清理裝置，其特征在于，所述升降架(3)底部為一個鉸接端，并鉸接于安裝塊(10)，所述安裝塊(10)上下滑動連接于上部分(81)，所述驅動電機(5)設置于安裝塊(10)靠上的位置，并和螺旋葉片(4)帶連接。

6.根據權利要求1所述的一種淤泥清理裝置，其特征在于，所述支撐部分(7)上還設置有水箱(72)，在螺旋葉片(4)用于分割攪拌淤泥的狀態下，所述淤泥泵(6)可以用于從水箱(72)向下加水。

7.一種工業污水再生處理系統，包括預處理池(15)、第一沉淀池(16)、活性淤泥池(17)、第二沉淀池(18)、淤泥收集車廂(19)；污水依次經過所述預處理池(15)、第一沉淀池(16)、活性淤泥池(17)、第二沉淀池(18)；其特征在于，還包括權利要求1到6中任意一項所述的淤泥清理裝置；所述預處理池(15)設置有格柵；所述第一沉淀池(16)、第二沉淀池(18)左右并排設置；所述淤泥清理裝置于第二沉淀池(18)，其驅動電機(5)處于前側位置，其沿第一沉淀池(16)、第二沉淀池(18)左右移動；所述活性淤泥池(17)設置于第一沉淀池(16)、第二沉淀池(18)的前側位置，并對應第一沉淀池(16)、第二沉淀池(18)的交接處；所述淤泥收集車廂(19)設置于第一沉淀池(16)、第二沉淀池(18)的后側位置，并對應第一沉淀池(16)、第二沉淀池(18)的交接處；在擺動部分(8)呈向上傾斜狀態，且兩個所述殼體(2)貼合的狀態下，螺旋葉片(4)向活性淤泥池(17)轉移淤泥；在擺動部分(8)呈向下傾斜狀態，且兩個所述殼體(2)貼合的狀態下，螺旋葉片(4)初步擠壓并向淤泥收集車轉移淤泥。

8.根據權利要求7所述的一種工業污水再生處理系統，其特征在于，所述活性淤泥池(17)上設置有移動架二(171)，移動架二(171)上設置有浮沫刮板，并沿活性淤泥池(17)前后移動；在所述活性淤泥池(17)和第一沉淀池(16)、第二沉淀池(18)之間的位置設置有浮沫槽一(172)，在所述活性淤泥池(17)前側的位置設置有浮沫槽二(173)，且浮沫槽二(173)呈L形，連通浮沫槽一(172)；在擺動部分(8)呈向下傾斜狀態，且兩個所述殼體(2)貼合的狀態下，空腔內的水流入浮沫槽一(172)。

9.根據權利要求7所述的一種工業污水再生處理系統，其特征在于，所述預處理池(15)呈L形，所述格柵包括粗格柵(151)、細格柵(152)，污水在預處理池(15)內依次經過粗格柵(151)、細格柵(152)，所述粗格柵(151)、細格柵(152)分別設置于預處理池(15)的豎直部分、水平部分，在預處理池(15)內側的拐角處還設置有垃圾收集箱(153)。

（發明人：胡宇泉;胡涵言;沈輝;楊飛;王奇豐;吳晨潤;沈曉維）
