公布日：2022.09.16
申請日：2022.08.08
分類號：B01D21/02(2006.01)I;B01D21/04(2006.01)I;B01D21/24(2006.01)I;C02F9/14(2006.01)I
摘要

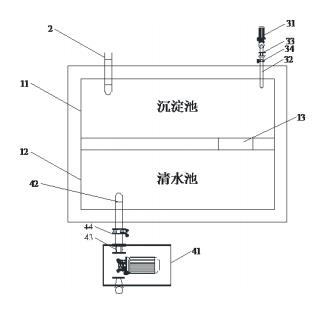

本發明公開了一種水回收率高的組合式智能污水處理設備，包括水池、抽泥組件、抽水組件、污水處理組件和清淤組件，水池包括相連通的沉淀池和清水池，沉淀池用于接收污水；清水池用于接收沉淀過后的污水；抽泥組件與沉淀池連通，用于抽走沉淀池中污垢沉積所形成的的淤泥；抽水組件與清水池連通，用于將污水傳輸?shù)轿鬯幚斫M件；污水處理組件與抽水組件的出水管連通，用于處理污水；清淤組件用于清理沉淀池中的淤泥。該設備能夠?qū)ξ酃高M行處理，降低了污水處理組件的處理強度，使得污水處理組件的工作效率大幅度提升，進而提高了污水的回收率。
權利要求書
1.一種水回收率高的組合式智能污水處理設備，其特征在于，包括水池、抽泥組件、抽水組件、污水處理組件和清淤組件，其中，所述水池包括相連通的沉淀池和清水池，所述沉淀池用于接收污水，在重力作用下使得所述污水中的污垢沉淀到所述沉淀池的池底；所述清水池用于接收沉淀過后的污水；所述抽泥組件與所述沉淀池連通，用于抽走所述沉淀池中污垢沉積所形成的的淤泥；所述抽水組件與所述清水池連通，用于將污水傳輸?shù)剿鑫鬯幚斫M件；所述污水處理組件與所述抽水組件的出水管連通，用于處理污水；所述清淤組件用于清理所述沉淀池中的淤泥，所述清淤組件包括設置到所述沉淀池上的兩個驅動電機、放置到所述沉淀池中的兩個傳動軸、兩個引導桿和清淤主體，其中，所述兩個傳動軸設置到所述沉淀池長度方向的兩端，所述傳動軸的軸線與所述沉淀池的寬度方向平行，與所述驅動電機通過第一鏈條連接；所述兩個傳動軸通過兩條第二鏈條連接；所述兩個引導桿與所述兩個第二鏈條平行地設置，所述引導桿的兩端與所述沉淀池的內壁接合；所述清淤主體的兩端連接到所述兩個第二鏈條，所述清淤主體的兩端還與所述兩個引導桿一一對應地可滑動連接，在工作狀態下，所述兩個第二鏈條帶動所述清淤主體沿所述引導桿運動，所述清淤主體上還設置有松動淤泥的刮刀。
2.根據權利要求1所述的一種水回收率高的組合式智能污水處理設備，其特征在于，所述沉淀池與所述清水池間設置有隔墻，所述隔墻的頂端設置有溢流口，使得所述沉淀池的污水流入到所述清水池。
3.根據權利要求2所述的一種水回收率高的組合式智能污水處理設備，其特征在于，所述抽泥組件包括泥漿泵、與所述泥漿泵連接的泥漿泵出水管和泥漿泵進水管，其中，所述泥漿泵進水管伸入到所述沉淀池底部，所述泥漿泵出水管與淤泥池連通。
4.根據權利要求3所述的一種水回收率高的組合式智能污水處理設備，其特征在于，所述泥漿泵進水管上設置有泥漿泵進水管調節閥和泥漿泵進水管軟連接，所述泥漿泵進水管調節閥與控制器連通，在工作狀態下，所述控制器響應于所述沉淀池液面超過第一預設閾值，調節所述泥漿泵進水管調節閥。
5.根據權利要求4所述的一種水回收率高的組合式智能污水處理設備，其特征在于，所述泥漿泵出水管上設置有泥漿泵出水管單向閥，防止泥漿倒流。
6.根據權利要求5所述的一種水回收率高的組合式智能污水處理設備，其特征在于，所述抽水組件包括抽水泵、與所述抽水泵連接的抽水泵出水管和抽水泵進水管，其中，所述抽水泵進水管深入到所述清水池的上部。
7.根據權利要求6所述的一種水回收率高的組合式智能污水處理設備，其特征在于，所述抽水泵進水管上設置有抽水泵進水管調節閥和抽水泵進水管軟連接，其中，所述抽水泵進水管調節閥與所述控制器連通，在工作狀態下，所述控制器響應于所述清水池液面超過第二預設閾值，調節所述抽水泵進水管調節閥。
發明內容
本申請?zhí)峁┮环N水回收率高的組合式智能污水處理設備的新技術方案。
本申請?zhí)峁┝艘环N水回收率高的組合式智能污水處理設備，包括水池、抽泥組件、抽水組件、污水處理組件和清淤組件，上述水池包括相連通的沉淀池和清水池，上述沉淀池用于接收污水，在重力作用下使得上述污水中的污垢沉淀到上述沉淀池的池底；上述清水池用于接收沉淀過后的污水；上述抽泥組件與上述沉淀池連通，用于抽走上述沉淀池中污垢沉積所形成的的淤泥；上述抽水組件與上述清水池連通，用于將污水傳輸?shù)缴鲜鑫鬯幚斫M件；上述污水處理組件與上述抽水組件的出水管連通，用于處理污水；上述清淤組件用于清理上述沉淀池中的淤泥，上述清淤組件包括設置到上述沉淀池上的兩個驅動電機、放置到上述沉淀池中的兩個傳動軸、兩個引導桿和清淤主體，其中，上述兩個傳動軸設置到上述沉淀池長度方向的兩端，上述傳動軸的軸線與上述沉淀池的寬度方向平行，上述傳動軸與上述驅動電機通過第一鏈條連接；上述兩個傳動軸通過兩條第二鏈條環繞連接；上述兩個引導桿與上述兩個第二鏈條平行地設置，上述引導桿的兩端與上述沉淀池的內壁接合；上述清淤主體的兩端連接到上述兩個第二鏈條，上述清淤主體的兩端還與上述兩個引導桿一一對應地可滑動連接，在工作狀態下，上述兩個第二鏈條帶動上述清淤主體沿上述引導桿運動，上述清淤主體上還設置有松動淤泥的刮刀。
可選地，上述沉淀池與上述清水池間設置有隔墻，所述隔墻的頂端設置有溢流口，使得上述沉淀池的污水流入到上述清水池。
可選地，上述抽泥組件包括泥漿泵、與上述泥漿泵連接的泥漿泵出水管和泥漿泵進水管，其中，上述泥漿泵進水管伸入到上述沉淀池底部，上述泥漿泵出水管與淤泥池連通。
可選地，上述泥漿泵進水管上設置有泥漿泵進水管調節閥和泥漿泵進水管軟連接，上述泥漿泵進水管調節閥與控制器連通，在工作狀態下，上述控制器響應于上述沉淀池液面超過第一預設閾值，調節上述泥漿泵進水管調節閥。
可選地，上述泥漿泵出水管上設置有泥漿泵出水管單向閥，防止泥漿倒流。
可選地，上述抽水組件包括抽水泵、與上述抽水泵連接的抽水泵出水管和抽水泵進水管，其中，上述抽水泵進水管深入到上述清水池的上部。
可選地，上述抽水泵進水管上設置有抽水泵進水管調節閥和抽水泵進水管軟連接，其中，上述抽水泵進水管調節閥與上述控制器連通，在工作狀態下，上述控制器響應于上述清水池液面超過第二預設閾值，調節上述抽水泵進水管調節閥。
本申請的一種水回收率高的組合式智能污水處理設備，通過將水池設置成相連通的沉淀池和清水池，能夠使污水在沉淀池中進行沉淀。進而在抽泥組件的工作下，將沉淀物質排出，實現對污水沉淀物的清理。
上述清淤組件在工作狀態下，通過驅動電機帶動第一鏈條轉動，進而帶動上述傳動軸環繞自身軸線方向轉動。上述傳動軸進一步地帶動第二鏈條轉動。由于清淤主體與上述第二鏈條連接，從而使得清淤主體能夠沿沉淀池的長度方向進行往復運動。上述引導桿與清淤主體可滑動地連接，使得引導桿能夠限制清淤主體的運動方向。上述清淤主體上設置的刮刀能夠翻動淤泥，進而有助于對沉淀池淤泥的抽離工作。如此一來，通過清除淤泥，保證了沉淀池工作容量的同時，也改善了沉淀池的環境，使得污水不會被再次加重污染。為進行污水回收提供了保障。
因此，由上述水池、抽泥組件、抽水組件、污水處理組件相組合的組合式污水處理設備能夠提高污水的回收率。
（發明人：高來順）
