公布日：2022.09.20

申請日：2022.08.22

分類號：B01D36/02(2006.01)I;B01D29/64(2006.01)I;B01D29/94(2006.01)I

摘要

本發明涉及石油化工污水處理技術領域，尤其涉及一種石油化工污水處理裝置及其使用方法，石油化工污水處理裝置包括殼體，殼體內由上至下依次包括第一過濾腔和污泥排出腔，第一過濾腔側壁上方設有污水入口，內部設有第一過濾機構，第一過濾機構將第一過濾腔分隔成下寬上窄的環形污水區和倒錐臺形的過濾區，污水區連通污水入口，過濾區連通出水管，污泥排出腔側壁下方設有排泥口，內部設有升降機構，當壓力小于額定值時，升降機構上升封堵污水區和污泥排出腔，當壓力大于額定值時，升降機構下降連通污水區和污泥排出腔。本發明提供的石油化工污水處理裝置，有效降低了濾孔堵塞現象，設備損耗小，使用壽命長，過濾徹底，自清潔效果好。

權利要求書

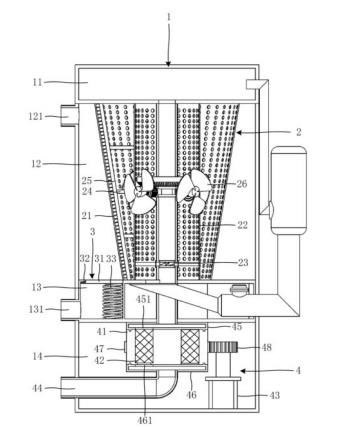

1.一種石油化工污水處理裝置，包括殼體（1），其特征在于，所述殼體（1）內由上至下依次包括第一過濾腔（12）和污泥排出腔（13），所述第一過濾腔（12）側壁上方設有污水入口（121），內部設有第一過濾機構（2），所述第一過濾機構（2）將所述第一過濾腔（12）分隔成下寬上窄的環形污水區（122）和倒錐臺形的過濾區（123），所述污水區（122）連通污水入口（121），所述過濾區（123）連通出水管（233），所述污泥排出腔（13）側壁下方設有排泥口（131），內部設有升降機構（3），當壓力小于額定值時，所述升降機構（3）上升封堵所述污水區（122）和所述污泥排出腔（13），當壓力大于額定值時，所述升降機構（3）下降連通所述污水區（122）和所述污泥排出腔（13）；所述第一過濾機構（2）包括截面為倒錐臺形的第一濾筒（21），所述第一濾筒（21）豎直固定在所述第一過濾腔（12）的上下兩端，所述污水區（122）的下端面設有連通所述污泥排出腔（13）的開口（134），所述升降機構（3）包括與所述開口（134）相應的擋板（31），所述擋板（31）通過磁性件（32）與所述污泥排出腔（13）的上端面磁吸密封連接，通過彈簧（33）與所述污泥排出腔（13）的下端面彈性連接；所述第一過濾機構（2）還包括與所述第一濾筒（21）同軸設置的圓柱形第二濾筒（22），所述第二濾筒（22）可旋轉固定于所述第一過濾腔（12）的上下兩端，驅動機構（23）驅動所述第二濾筒（22）旋轉，所述第二濾筒（22）的外側壁通過第一連接桿（24）固定連接毛刷（25），所述毛刷（25）與所述第一濾筒（21）的斜率一致并沿長度方向與其抵接；所述驅動機構（23）包括與所述第二濾筒（22）同軸設置的中心管（231）、旋轉管（232）和出水管（233），所述中心管（231）固定于所述第一過濾腔（12）的上端面，出水管（233）固定并密封穿過所述第一過濾腔（12）的下端面，所述旋轉管（232）與所述中心管（231）和出水管（233）密封可旋轉連接，所述旋轉管（232）內側壁固定設有渦輪葉片（2321），外側壁固定設有第二連接桿（2322），所述第二連接桿（2322）固定連接所述第二濾筒（22）的內側壁，所述第二濾筒（22）底部連通水錘泵（234）的動力管（2341），所述水錘泵（234）的揚水管（2345）連通所述中心管（231）。

2.根據權利要求1所述的一種石油化工污水處理裝置，其特征在于，所述第一過濾腔（12）上方設有儲水腔（11），所述儲水腔（11）密封連通所述中心管（231），所述污泥排出腔（13）密封分隔為污泥腔（132）和空腔（133），所述空腔（133）內固定設有所述水錘泵（234）的動力管（2341）和泵體（2342），所述水錘泵（234）的彎管（2343）密封穿過所述殼體（1）后連接緩沖罐（2344），緩沖罐（2344）上的揚水管（2345）連通所述儲水腔（11），所述空腔（133）底部設有通過管路與所述出水管（233）連通的排液口（1331）。

3.根據權利要求2所述的一種石油化工污水處理裝置，其特征在于，所述第一過濾機構（2）還包括抽吸機構（26），所述抽吸機構（26）包括同軸固定設于所述中心管（231）上的凸輪環（261）和第一錐形齒輪（262），所述凸輪環（261）徑向凸輪連接連接件（266），所述連接件（266）可旋轉連接花鍵軸（263），所述花鍵軸（263）徑向自由穿過所述第二濾筒（22）后連接軸流風扇（264），所述軸流風扇（264）旋轉時產生沿其軸向向內的抽吸力，所述花鍵軸（263）同軸花鍵連接第二錐形齒輪（265），所述第二錐形齒輪（265）可旋轉固定于所述第二濾筒（22）的內壁，并與所述第一錐形齒輪（262）嚙合。

4.根據權利要求3所述的一種石油化工污水處理裝置，其特征在于，所述凸輪環（261）的外側壁由半圓形的徑向凸起部（2611）和徑向內凹部（2612）交替連接形成，中心處設有與所述第二濾筒（22）固定連接的中心孔（2613），所述凸輪環（261）的外側壁上設有凸輪軌道（2614），所述凸輪軌道（2614）的上下兩側設有導向槽（2615）；所述花鍵軸（263）一端設有環形滑槽（2631），所述連接件（266）一端設有與所述環形滑槽（2631）相應的滑動凸緣（2661），另一端設有與所述凸輪軌道（2614）相應的凸輪滑塊（2662），所述凸輪滑塊（2662）上設有與所述導向槽（2615）相應的導向塊（2663）。

5.根據權利要求4所述的一種石油化工污水處理裝置，其特征在于，所述殼體（1）內最下方設有第二過濾腔（14），所述第二過濾腔（14）內設有第二過濾機構（4），所述第二過濾機構（4）包括圓柱（41），所述圓柱（41）軸向圓周等距設有多個濾芯安裝腔（411），所述濾芯安裝腔（411）內可拆卸設有石墨烯濾芯（42），所述圓柱（41）上方設有所述出水管（233），下方設有排水管（44），所述出水管（233）內設有壓力傳感器，伺服電機（43）驅動所述圓柱（41）旋轉，使其中一個所述濾芯安裝腔（411）密封連通所述出水管（233）和排水管（44）。

6.根據權利要求5所述的一種石油化工污水處理裝置，其特征在于，所述圓柱（41）的上端面密封可旋轉連接進水箱（45），下端面密封可旋轉連接出水箱（46），側壁固定設有外齒圈（47），所述伺服電機（43）的轉軸固定連接與所述外齒圈（47）嚙合的齒輪（48），所述進水箱（45）上端面密封連通所述出水管（233），下端面設有一個與所述濾芯安裝腔（411）相應的第一通孔（451），所述出水箱（46）上端面設有與所述濾芯安裝腔（411）相應的第二通孔（461），下端面密封連通所述排水管（44），所述第一通孔（451）和第二通孔（461）共軸線，所述壓力傳感器和伺服電機（43）連接PLC控制器。

7.根據權利要求6所述的一種石油化工污水處理裝置的使用方法，其特征在于，包括以下步驟：步驟S100、通過水泵向殼體（1）的污水入口（121）泵入絮凝后的石油化工污水，絮凝物被第一過濾機構（2）阻擋在污水區（122）內，并在重力作用下落入污水區（122）底部，經第一過濾機構（2）過濾后的石油化工污水進入過濾區（123）；步驟S200、過濾區（123）內的過濾后污水通過水錘泵（234）提至中心管（231）中，過濾后污水向下流動過程中驅動渦輪葉片（2321）旋轉，渦輪葉片（2321）帶動旋轉管（232）旋轉，從而驅動與旋轉管（232）相連的第二濾筒（22）旋轉，第二濾筒（22）帶動與其相連的毛刷（25）三百六十度旋轉清掃第一濾筒（21）；步驟S300、第二濾筒（22）旋轉，帶動依次連接的連接件（266）、花鍵軸（263）和軸流風扇（264）隨之旋轉，連接件（266）圍繞與其凸輪連接的凸輪環（261）旋轉，第二錐形齒輪（265）相對第一錐形齒輪（262）嚙合旋轉時發生自轉，帶動與其花鍵連接的花鍵軸（263）自轉，軸流風扇（264）隨花鍵軸（263）自轉并產生沿其軸向向內的抽吸力；步驟S400、將第二過濾機構（4）中圓柱（41）的一個濾芯安裝腔（411）旋轉至工作位，出水管（233）內的過濾后污水密封進入該濾芯安裝腔（411）內，經石墨烯濾芯（42）過濾后從排水管（44）流出，壓力傳感器實時監測出水管（233）內的壓力值并將壓力信號傳送至PLC控制器，當壓力值達到設定參數后，PLC控制器控制伺服電機（43）開啟，驅動圓柱（41）旋轉一定角度，使另一濾芯安裝腔（411）旋轉至工作位，該濾芯安裝腔（411）內的石墨烯濾芯（42）繼續對過濾后污水進行過濾。

發明內容

為解決上述技術問題，本發明提供一種石油化工污水處理裝置，包括殼體，所述殼體內由上至下依次包括第一過濾腔和污泥排出腔，所述第一過濾腔側壁上方設有污水入口，內部設有第一過濾機構，所述第一過濾機構將所述第一過濾腔分隔成下寬上窄的環形污水區和倒錐臺形的過濾區，所述污水區連通污水入口，所述過濾區連通出水管，所述污泥排出腔側壁下方設有排泥口，內部設有升降機構，當壓力小于額定值時，所述升降機構上升封堵所述污水區和所述污泥排出腔，當壓力大于額定值時，所述升降機構下降連通所述污水區和所述污泥排出腔。

優選的，所述第一過濾機構包括截面為倒錐臺形的第一濾筒，所述第一濾筒豎直固定在所述第一過濾腔的上下兩端，所述污水區的下端面設有連通所述污泥排出腔的開口，所述升降機構包括與所述開口相應的擋板，所述擋板通過磁性件與所述污泥排出腔的上端面磁吸密封連接，通過彈簧與所述污泥排出腔的下端面彈性連接。

優選的，所述第一過濾機構還包括與所述第一濾筒同軸設置的圓柱形第二濾筒，所述第二濾筒可旋轉固定于所述第一過濾腔的上下兩端，驅動機構驅動所述第二濾筒旋轉，所述第二濾筒的外側壁通過第一連接桿固定連接毛刷，所述毛刷與所述第一濾筒的斜率一致并沿長度方向與其抵接。

優選的，所述驅動機構包括與所述第二濾筒同軸設置的中心管、旋轉管和出水管，所述中心管固定于所述第一過濾腔的上端面，出水管固定并密封穿過所述第一過濾腔的下端面，所述旋轉管與所述中心管和出水管密封可旋轉連接，所述旋轉管內側壁固定設有渦輪葉片，外側壁固定設有第二連接桿，所述第二連接桿固定連接所述第二濾筒的內側壁，所述第二濾筒底部連通水錘泵的動力管，所述水錘泵的揚水管連通所述中心管。

優選的，所述第一過濾腔上方設有儲水腔，所述儲水腔密封連通所述中心管，所述污泥排出腔密封分隔為污泥腔和空腔，所述空腔內固定設有所述水錘泵的動力管和泵體，所述水錘泵的彎管密封穿過所述殼體后連接緩沖罐，緩沖罐上的揚水管連通所述儲水腔，所述空腔底部設有通過管路與所述出水管連通的排液口。

優選的，所述第一過濾機構還包括抽吸機構，所述抽吸機構包括同軸固定設于所述中心管上的凸輪環和第一錐形齒輪，所述凸輪環徑向凸輪連接連接件，所述連接件可旋轉連接花鍵軸，所述花鍵軸徑向自由穿過所述第二濾筒后連接軸流風扇，所述軸流風扇旋轉時產生沿其軸向向內的抽吸力，所述花鍵軸同軸花鍵連接第二錐形齒輪，所述第二錐形齒輪可旋轉固定于所述第二濾筒的內壁，并與所述第一錐形齒輪嚙合。

優選的，所述凸輪環的外側壁由半圓形的徑向凸起部和徑向內凹部交替連接形成，中心處設有與所述第二濾筒固定連接的中心孔，所述凸輪環的外側壁上設有凸輪軌道，所述凸輪軌道的上下兩側設有導向槽；所述花鍵軸一端設有環形滑槽，所述連接件一端設有與所述環形滑槽相應的滑動凸緣，另一端設有與所述凸輪軌道相應的凸輪滑塊，所述凸輪滑塊上設有與所述導向槽相應的導向塊。

優選的，所述殼體內最下方設有第二過濾腔，所述第二過濾腔內設有第二過濾機構，所述第二過濾機構包括圓柱，所述圓柱軸向圓周等距設有多個濾芯安裝腔，所述濾芯安裝腔內可拆卸設有石墨烯濾芯，所述圓柱上方設有所述出水管，下方設有排水管，所述出水管內設有壓力傳感器，伺服電機驅動所述圓柱旋轉，使其中一個所述濾芯安裝腔密封連通所述出水管和排水管。

優選的，所述圓柱的上端面密封可旋轉連接進水箱，下端面密封可旋轉連接出水箱，側壁固定設有外齒圈，所述伺服電機的轉軸固定連接與所述外齒圈嚙合的齒輪，所述進水箱上端面密封連通所述出水管，下端面設有一個與所述濾芯安裝腔相應的第一通孔，所述出水箱上端面設有與所述濾芯安裝腔相應的第二通孔，下端面密封連通所述排水管，所述第一通孔和第二通孔共軸線，所述壓力傳感器和伺服電機連接PLC控制器。

本發明提供了一種石油化工污水處理裝置的使用方法，包括以下步驟：

步驟S100、通過水泵向殼體的污水入口泵入絮凝后的石油化工污水，絮凝物被第一過濾機構阻擋在污水區內，并在重力作用下落入污水區底部，經第一過濾機構過濾后的石油化工污水進入過濾區；

步驟S200、過濾區內的過濾后污水通過水錘泵提至中心管中，過濾后污水向下流動過程中驅動渦輪葉片旋轉，渦輪葉片帶動旋轉管旋轉，從而驅動與旋轉管相連的第二濾筒旋轉，第二濾筒帶動與其相連的毛刷三百六十度旋轉清掃第一濾筒；

步驟S300、第二濾筒旋轉，帶動依次連接的連接件、花鍵軸和軸流風扇隨之旋轉，連接件圍繞與其凸輪連接的凸輪環旋轉，第二錐形齒輪相對第一錐形齒輪嚙合旋轉時發生自轉，帶動與其花鍵連接的花鍵軸自轉，軸流風扇隨花鍵軸自轉并產生沿其軸向向內的抽吸力；

步驟S400、將第二過濾機構中圓柱的一個濾芯安裝腔旋轉至工作位，出水管內的過濾后污水密封進入該濾芯安裝腔內，經石墨烯濾芯過濾后從排水管流出，壓力傳感器實時監測出水管內的壓力值并將壓力信號傳送至PLC控制器，當壓力值達到設定參數后，PLC控制器控制伺服電機開啟，驅動圓柱旋轉一定角度，使另一濾芯安裝腔旋轉至工作位，該濾芯安裝腔內的石墨烯濾芯繼續對過濾后污水進行過濾。

與現有技術相比，本發明具有如下有益技術效果：

1、第一過濾腔內通過第一過濾機構分隔為下寬上窄的環形污水區和下窄上寬的倒錐臺形過濾區，第一過濾機構采用倒錐臺形過濾結構，絮凝物不易堆積附著在第一過濾機構上，有效降低了濾孔堵塞現象；絮凝物堆積在污水區的底部，通過升降機構在壓力變化下的升降，來封堵或打開污水區和污泥排出腔之間的通路，自動完成對堆積的絮凝物的清理；

2、第一濾筒和第二濾筒相配合，對污水進行雙重過濾，提高過濾效果，第二濾筒在驅動機構的驅動下旋轉，帶動與其連接的毛刷對第一濾筒進行三百六十度的清掃，有效防止了第一濾筒的濾孔堵塞，提高過濾效率；

3、采用水錘泵與渦輪葉片相配合，實現了通過水力自驅動來驅動第二濾筒旋轉；

4、在固定設置的中心管上設置第一錐形齒輪和凸輪環，配合隨第二濾筒旋轉的連接件、花鍵軸和軸流風扇，實現抽吸機構將污水從污水區向過濾區內的抽吸，提高了過濾效率；

5、通過設置可以自動旋轉更換石墨烯濾芯的第二過濾機構，實現了石墨烯濾芯的自動更換，降低工人勞動強度，同時進一步提高了過濾效果；

綜上所述，本發明提供的石油化工污水處理裝置，有效降低了濾孔堵塞現象，設備損耗小，使用壽命長，過濾徹底，自清潔效果好。

（發明人：蔡文濤;常錫全;劉小英;劉相偉;李連榮）
