公布日：2022.12.13
申請日：2022.09.26
分類號：C02F3/34(2006.01)I;C02F3/28(2006.01)I;C12M1/34(2006.01)I;C12M1/10(2006.01)I;C12M1/02(2006.01)I;C12M1/38(2006.01)I;
C12M1/26(2006.01)I;C12M1/36(2006.01)I;C12M1/00(2006.01)I;A23K10/12(2016.01)I;A23K10/14(2016.01)I;A23K10/37(2016.01)I;
A23K50/80(2016.01)I;C05F11/00(2006.01)I;C05F17/20(2020.01)I;C05F17/40(2020.01)I;C05G5/10(2020.01)I;C05F17/957(2020.01)I
摘要
本發明涉及一種污水脫氮生物營養劑及其制備方法和裝置，制備方法包括以下步驟：(1)將固體原料、水與淀粉酶按質量比為90：(395～405)：(0.6～1.2)進行混合，得到混合原料；固體原料為加工食品類原料和果蔬類原料中的一種或多種任意比例的混合物；(2)將混合原料裝入發酵罐中，密封發酵；(3)發酵完成后，經固液分離，得到的液體為污水脫氮生物營養劑。本發明發酵過程中所需固體原料來源廣泛，可實現資源回收利用和減少環境污染；能夠?qū)崿F(xiàn)半固體發酵和定向發酵，提高發酵效率、縮短發酵時間，降低生產成本；可直接作為脫氮生物營養劑使用，提高脫氮效率并節約污水處理成本。
權利要求書
1.一種污水脫氮生物營養劑的制備方法，其特征在于，包括以下步驟：(1)將固體原料、水與淀粉酶按質量比為90：(395-405)：(0.6-1.2)進行混合，得到混合原料；所述固體原料為加工食品類原料和果蔬類原料中的一種或多種任意比例的混合物；(2)將混合原料裝入發酵罐中，密封發酵；(3)發酵完成后，經固液分離，得到的液體為污水脫氮生物營養劑。
2.根據權利要求1所述的污水脫氮生物營養劑的制備方法，其特征在于，步驟(1)中，所述固體原料的粒徑為5-10mm；所述固體原料中的淀粉含量在60％以上，無機鹽含量低于1.5％。
3.根據權利要求1所述的污水脫氮生物營養劑的制備方法，其特征在于，步驟(1)中，所述淀粉酶采用α-1,4-葡萄糖苷酶，或者質量比為1:(1.5-4.5)的淀粉酶X和淀粉酶Y；所述淀粉酶X包括淀粉1,4-糊精酶、淀粉1,4-麥芽糖苷酶或淀粉α-1,6-葡萄糖苷酶；所述淀粉酶Y為α-1,4-葡萄糖苷酶。
4.根據權利要求1所述的污水脫氮生物營養劑的制備方法，其特征在于，步驟(2)中，發酵罐中設置有攪拌葉片，每3.5-4.5h攪拌一次，每次攪拌持續時間為5-7min，攪拌葉片轉速為8r/min；順時針攪拌1次與逆時針攪拌1次周期性輪換進行。
5.根據權利要求1所述的污水脫氮生物營養劑的制備方法，其特征在于，步驟(2)中，發酵包括發酵初期和發酵后期，發酵初期為發酵9-10天，發酵后期為3-6天；發酵初期控制發酵溫度在24-34℃，發酵后期控制發酵溫度在20-28℃；發酵初期控制發酵液的pH值為5.5-7.8，發酵后期控制發酵液的pH值為5.0-7.0。
6.根據權利要求1所述的污水脫氮生物營養劑的制備方法，其特征在于，步驟(2)中，控制發酵罐內的氧化還原電位在-100--200mV。
7.根據權利要求1所述的污水脫氮生物營養劑的制備方法，其特征在于，步驟(2)中，控制發酵罐內的壓力不高于0.15MPa。
8.根據權利要求1所述的污水脫氮生物營養劑的制備方法，其特征在于，步驟(3)中，對發酵液取樣檢測，在檢測樣本中乙醇濃度不小于30g/L且pH出現≥7時為發酵完成；步驟(3)分離得到的固體作為肥料或養殖飼料。
9.如權利要求1-8任一項所述制備方法制得的污水脫氮生物營養劑。
10.一種用于制備權利要求8所述污水脫氮生物營養劑的裝置，其特征在于，包括提升裝置、發酵裝置、固液分離裝置、存儲裝置、以及固定連接的發酵裝置下部平臺和發酵裝置上部平臺，其中，所述發酵裝置包括傾斜安裝在發酵裝置上部平臺上的發酵罐，所述發酵罐的開口端安裝有料液裝卸斗，所述料液裝卸斗上口側壁設置有進出料液開關閘板，下口側壁設置有卸料閘板，底部連接卸料槽；所述提升裝置固定安裝在發酵裝置下部平臺上，用于將固體原料提升至料液裝卸斗上方；所述固液分離裝置包括位于卸料槽下方的發酵液接料斗，發酵液接料斗下側設置離心分離機，離心分離機設置于發酵裝置上部平臺上；所述離心分離機上設置有排液口和固體殘?jiān)懦隹冢凰龃鎯?chǔ)裝置用于存儲離心分離機分離出的液體和固體殘?jiān)?/p>
發明內容
本發明的目的在于克服上述技術不足，提供一種污水脫氮生物營養劑及其制備方法和裝置，將過期變質的食品及果蔬廢料轉化為可利用的微生物營養劑，特別是作為污水脫氮處理過程中的碳源，實現資源的回收利用和污水處理降本增效的目的。
為達到上述技術目的，

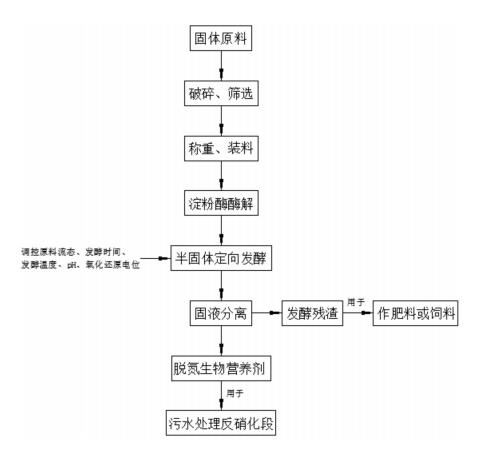

第一方面，本發明的技術方案提供一種污水脫氮生物營養劑的制備方法：
包括以下步驟：
(1)將固體原料、水與淀粉酶按質量比為90：(395-405)：(0.6-1.2)進行混合，得到混合原料；固體原料為加工食品類原料和果蔬類原料中的一種或多種任意比例的混合物；
(2)將混合原料裝入發酵罐中，密封發酵；
(3)發酵完成后，經固液分離，得到的液體為污水脫氮生物營養劑。
進一步地，步驟(1)中，固體原料的粒徑為5-10mm；固體原料中的淀粉含量在60％以上，無機鹽含量低于1.5％。
進一步地，步驟(1)中，淀粉酶采用α-1,4-葡萄糖苷酶，或者質量比為1:(1.5-4.5)的淀粉酶X和淀粉酶Y；淀粉酶X包括淀粉1,4-糊精酶、淀粉1,4-麥芽糖苷酶或淀粉α-1,6-葡萄糖苷酶；淀粉酶Y為α-1,4-葡萄糖苷酶。
進一步地，步驟(2)中，發酵罐中設置有攪拌葉片，每3.5-4.5h攪拌一次，每次攪拌持續時間為5-7min，攪拌葉片轉速為8r/min；順時針攪拌1次與逆時針攪拌1次周期性輪換進行。
進一步地，步驟(2)中，發酵包括發酵初期和發酵后期，發酵初期為發酵9-10天，發酵后期為3-6天；發酵初期控制發酵溫度在24-34℃，發酵后期控制發酵溫度在20-28℃；發酵初期控制發酵液的pH值為5.5-7.8，發酵后期控制發酵液的pH值為5.0-7.0。
進一步地，步驟(2)中，控制發酵罐內的氧化還原電位在-100--200mV。
進一步地，步驟(2)中，控制發酵罐內的壓力不高于0.15MPa。
進一步地，步驟(3)中，對發酵液取樣檢測，在檢測樣本中乙醇濃度不小于30g/L且pH出現≥7時為發酵完成；步驟(3)分離得到的固體作為肥料或養殖飼料。
第二方面，本發明的技術方案提供一種污水脫氮生物營養劑。
第三方面，本發明的技術方案提供一種污水脫氮生物營養劑的裝置：包括提升裝置、發酵裝置、固液分離裝置、存儲裝置、以及固定連接的發酵裝置下部平臺和發酵裝置上部平臺，其中，
發酵裝置包括傾斜安裝在發酵裝置上部平臺上的發酵罐，發酵罐的開口端安裝有料液裝卸斗，料液裝卸斗上口側壁設置有進出料液開關閘板，下口側壁設置有卸料閘板，底部連接卸料槽；
提升裝置固定安裝在發酵裝置下部平臺上，用于將固體原料提升至料液裝卸斗上方；
固液分離裝置包括位于卸料槽下方的發酵液接料斗，發酵液接料斗下側設置離心分離機，離心分離機設置于發酵裝置上部平臺上；離心分離機上設置有排液口和固體殘?jiān)懦隹冢?/p>
存儲裝置用于存儲離心分離機分離出的液體和固體殘?jiān)?/p>
進一步地，還包括上下一體相連的原料破碎機和原料篩選機，原料篩選機位于發酵裝置下部平臺上。
進一步地，提升裝置包括斗式提升機，斗式提升機通過支架固定在發酵裝置下部平臺上，支架上部設置裝料平臺，裝料平臺延伸至料液裝卸斗上方；發酵裝置下部平臺上安裝有稱重計量磅，稱重計量磅位于支架一側。
進一步地，發酵罐的下側設置排空口和取樣口；發酵罐的下部設置有溫度傳感器、氧化還原電位儀和在線pH計；發酵罐的上部設置有液位觀察視窗；發酵罐的外壁上設置有溫度調節裝置；溫度傳感器、氧化還原電位儀和在線pH計均連接PLC自控系統，PLC自控系統用于控制發酵液的溫度、氧化還原電位和pH值。
進一步地，料液裝卸斗上口側壁還設置有壓力傳感器、排氣泄壓閥，料液裝卸斗側壁連接有進水管、氨水補加管以及氧氣排氣管，進水管、氨水補加管以及氧氣排氣管上均設置調節閥門。
進一步地，發酵罐內部設置有用于對發酵液進行攪拌的罐體攪拌葉片；靠近發酵罐開口端的罐體上沿徑向設置有環形滾道，環形滾道與轉動滾輪相配合，轉動滾輪連接旋轉電機機組，旋轉電機機組固定安裝在發酵裝置上部平臺上；發酵罐底部通過軸承與支承滾輪相配合，支承滾輪通過承重支架安裝在發酵裝置上部平臺上
與現有技術相比，本發明的有益效果包括：
本發明發酵過程中所需固體原料(如變質的加工食品或果蔬原料)來源廣泛，可實現資源回收利用和減少環境污染。通過投加適宜質量比例的發酵原料，能夠?qū)崿F(xiàn)半固體發酵和定向發酵，且在發酵過程中僅投加酶制劑而無需投加糖類輔助發酵物料，提高發酵效率、縮短發酵時間，大大降低生產成本。發酵產物(液相)可直接作為脫氮生物營養劑使用，對純度要求不高，無需擔心脫氮營養劑中包含的各種雜菌對碳源質量的影響；發酵產物(液相)中有機質和微量元素豐富多樣，包含大量易于被微生物直接利用的小分子的單糖、有機酸、醇類等有機質及鉀、鈉、鈣、鎂、鐵、鉬、鋅、錳、鈷、銅等微量元素，用于反硝化碳源可顯著改善單一碳源反硝化細菌群落結構并增強微生物活性，提高脫氮效率并節約污水處理成本。
進一步地，本發明通過控制發酵混合原料的流態、溫度、pH、氧化還原電位、壓力和發酵時間等主要控制指標，控制發酵過程在水解、酸化階段，定向獲得發酵產物，不產生大量沼氣和二氧化碳等氣體，最大限度地保留原料中的有機碳源。
進一步地，本發明發酵殘?jiān)?固相)可作為園林綠化或農業生產肥料，也可作為水產養殖飼料，最大限度地實現固體廢物的資源化利用，避免二次污染。
（發明人：彭繼偉;何金鋒;肖磊;馮梅;朱森森;李玲）
