公布日：2022.09.30
申請日：2022.07.21
分類號：C02F3/02(2006.01)I;B08B9/087(2006.01)I
摘要

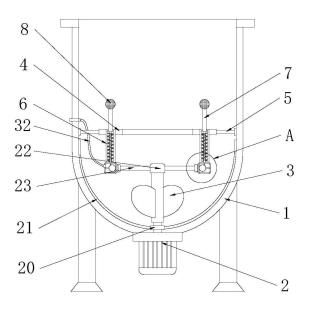

本發明涉及污水處理技術領域，公開了一種污水廠自動曝氣裝置，包括曝氣池，所述曝氣池的底端固定安裝有電機，所述電機的輸出端延伸至所述曝氣池內，所述電機的輸出端傳動連接有攪拌葉輪，所述曝氣池內設置有支撐環，所述支撐環通過支撐桿與所述曝氣池的內側壁固定連接，所述支撐環上開設有多個安裝孔，所述安裝孔內固定安裝有支撐筒，所述支撐筒內滑動安裝有滑塊，所述滑塊的頂端固定安裝有支撐柱，所述支撐柱的頂端固定安裝有曝氣元件；本發明在曝氣時，通過傳動機構驅動滑塊往復上下移動，從而帶動支撐柱往復上下移動，支撐柱移動時帶動曝氣元件上下移動，從而提高曝氣元件的曝氣范圍，以提高曝氣效率，污水處理效率較高，便于使用。
權利要求書
1.一種污水廠自動曝氣裝置，包括曝氣池，其特征在于：所述曝氣池的底端固定安裝有電機，所述電機的輸出端延伸至所述曝氣池內，所述電機的輸出端傳動連接有攪拌葉輪，所述曝氣池內設置有支撐環，所述支撐環通過支撐桿與所述曝氣池的內側壁固定連接，所述支撐環上開設有多個安裝孔，所述安裝孔內固定安裝有支撐筒，所述支撐筒內滑動安裝有滑塊，所述滑塊的頂端固定安裝有支撐柱，所述支撐柱的頂端固定安裝有曝氣元件，所述支撐筒內設置有傳動機構，所述傳動機構與所述滑塊傳動連接。
2.根據權利要求1所述的一種污水廠自動曝氣裝置，其特征在于：所述傳動機構包括環形管、彈簧和牽引繩，所述環形管的頂壁與所述支撐筒的底端固定連接，所述彈簧設置在所述支撐筒內，所述彈簧的頂端與所述滑塊固定連接，所述彈簧的底端與所述支撐筒的底部內壁固定連接，所述環形管內設置有牽引球，所述牽引繩的頂端與所述滑塊固定連接，所述牽引繩的底端與所述牽引球固定連接。
3.根據權利要求2所述的一種污水廠自動曝氣裝置，其特征在于：所述攪拌葉輪的頂端固定安裝有安裝座，所述安裝座的側壁固定安裝有連接桿，所述連接桿遠離安裝座的一端固定安裝有磁塊，所述磁塊與所述牽引球磁性相吸。
4.根據權利要求3所述的一種污水廠自動曝氣裝置，其特征在于：所述環形管的內側壁固定連接有頂桿，所述頂桿靠近牽引球的一端固定安裝有支撐座，所述支撐座設置為圓環形，所述牽引球上開設有凹槽，所述支撐座位于所述凹槽內，所述支撐座與所述凹槽滑動配合。
5.根據權利要求4所述的一種污水廠自動曝氣裝置，其特征在于：所述支撐座上轉動安裝有多個滾珠，所述凹槽的內壁開設有限位槽，位于凹槽內的滾珠與限位槽相接觸。
6.根據權利要求2所述的一種污水廠自動曝氣裝置，其特征在于：所述支撐筒內設置有波紋管，所述滑塊的底壁設置有第一連接口，所述環形管的頂端設置有第二連接口，所述波紋管的底端與第二連接口相連通，所述波紋管的頂端與第一連接口相連通，所述牽引繩貫穿波紋管，所述曝氣元件與第一連接口相連通，所述曝氣池內設置有注氣管，所述注氣管與所述環形管相連通。
7.根據權利要求1-6任一項所述的一種污水廠自動曝氣裝置，其特征在于：所述曝氣元件包括分流盤、第一連桿和第二連桿，所述分流盤的內腔與所述支撐柱的內腔相連通，所述支撐筒的頂端轉動安裝有滑環，所述支撐柱貫穿所述滑環，所述第一連桿的一端與所述分流盤鉸接，所述第一連桿的另一端通過鉸鏈與所述第二連桿的一端鉸接，所述第二連桿的另一端與所述滑環鉸接，所述第一連桿上固定安裝有多個曝氣嘴，所述曝氣嘴通過輸氣管與所述分流盤的內腔相連通。
8.根據權利要求1-6任一項所述的一種污水廠自動曝氣裝置，其特征在于：所述電機的輸出端套設有單向軸承，所述單向軸承的外壁固定連接有刮刀，所述刮刀設置為弧形，所述曝氣池的底部內壁設置為半球形，所述刮刀與所述曝氣池的底部內壁相貼合。
發明內容
本發明的目的在于提供一種污水廠自動曝氣裝置，以解決上述背景技術中提出的問題。
基于上述思路，本發明提供如下技術方案：一種污水廠自動曝氣裝置，包括曝氣池，所述曝氣池的底端固定安裝有電機，所述電機的輸出端延伸至所述曝氣池內，所述電機的輸出端傳動連接有攪拌葉輪，所述曝氣池內設置有支撐環，所述支撐環通過支撐桿與所述曝氣池的內側壁固定連接，所述支撐環上開設有多個安裝孔，所述安裝孔內固定安裝有支撐筒，所述支撐筒內滑動安裝有滑塊，所述滑塊的頂端固定安裝有支撐柱，所述支撐柱的頂端固定安裝有曝氣元件，所述支撐筒內設置有傳動機構，所述傳動機構與所述滑塊傳動連接，在曝氣時，通過傳動機構驅動滑塊往復上下移動，從而帶動支撐柱往復上下移動，支撐柱移動時帶動曝氣元件上下移動，從而提高曝氣元件的曝氣范圍。
作為本發明的進一步方案，所述傳動機構包括環形管、彈簧和牽引繩，所述環形管的頂壁與所述支撐筒的底端固定連接，所述彈簧設置在所述支撐筒內，所述彈簧的頂端與所述滑塊固定連接，所述彈簧的底端與所述支撐筒的底部內壁固定連接，所述環形管內設置有牽引球，所述牽引繩的頂端與所述滑塊固定連接，所述牽引繩的底端與所述牽引球固定連接。
作為本發明的進一步方案，所述攪拌葉輪的頂端固定安裝有安裝座，所述安裝座的側壁固定安裝有連接桿，所述連接桿遠離安裝座的一端固定安裝有磁塊，磁塊位于環形管的內側壁旁，牽引球?yàn)殍F質材質，所述磁塊與所述牽引球磁性相吸，磁塊旋轉時帶動牽引球在環形管內滑動，牽引球滑動時通過牽引繩拉動滑塊向下移動，從而通過支撐柱帶動曝氣元件向下移動，當曝氣元件移動至極限位置后，隨著磁塊的繼續轉動，磁塊與牽引球之間的距離逐漸增大，牽引球逐漸失去磁吸作用。
作為本發明的進一步方案，所述環形管的內側壁固定連接有頂桿，所述頂桿靠近牽引球的一端固定安裝有支撐座，所述支撐座設置為圓環形，所述牽引球上開設有凹槽，所述支撐座位于所述凹槽內，所述支撐座與所述凹槽滑動配合。
作為本發明的進一步方案，所述支撐座上轉動安裝有多個滾珠，所述凹槽的內壁開設有限位槽，位于凹槽內的滾珠與限位槽相接觸。
作為本發明的進一步方案，所述支撐筒內設置有波紋管，所述滑塊的底壁設置有第一連接口，所述環形管的頂端設置有第二連接口，所述波紋管的底端與第二連接口相連通，所述波紋管的頂端與第一連接口相連通，所述牽引繩貫穿波紋管，所述曝氣元件與第一連接口相連通，波紋管通過第二連接口與環形管相連通，支撐柱為中空設置，曝氣元件通過支撐柱與第一連接口相連通，所述曝氣池內設置有注氣管，所述注氣管與所述環形管相連通。
作為本發明的進一步方案，所述曝氣元件包括分流盤、第一連桿和第二連桿，所述分流盤的內腔與所述支撐柱的內腔相連通，所述支撐筒的頂端轉動安裝有滑環，所述支撐柱貫穿所述滑環，所述第一連桿的一端與所述分流盤鉸接，所述第一連桿的另一端通過鉸鏈與所述第二連桿的一端鉸接，所述第二連桿的另一端與所述滑環鉸接，第一連桿和第二連桿均設置有多個，所述第一連桿上固定安裝有多個曝氣嘴，所述曝氣嘴通過輸氣管與所述分流盤的內腔相連通。
作為本發明的進一步方案，所述電機的輸出端套設有單向軸承，電機的輸出端通過單向軸承與刮刀單向傳動連接，所述單向軸承的外壁固定連接有刮刀，所述刮刀設置為弧形，所述曝氣池的底部內壁設置為半球形，所述刮刀與所述曝氣池的底部內壁相貼合。
作為本發明的進一步方案，所述曝氣元件包括曝氣球，所述曝氣球與所述第一連接口相連通；曝氣球上開設有多個孔洞，氣體通過孔洞噴出，曝氣時向注氣管內注入氣體，氣體進入環形管內，再通過第二連接口進入波紋管內，然后進入第一連接口內，從而進入支撐柱內，再進入曝氣球內，并通過曝氣球噴出。
與現有技術相比，本發明的有益效果是：本發明在使用時將污水抽入曝氣池內，曝氣時開啟電機，電機的輸出端帶動攪拌葉輪旋轉，攪拌葉輪旋轉時帶動曝氣池內的污水流動，同時開啟曝氣元件，使曝氣元件產生氣體，從而對污水進行曝氣，在曝氣時，通過傳動機構驅動滑塊往復上下移動，從而帶動支撐柱往復上下移動，支撐柱移動時帶動曝氣元件上下移動，從而提高曝氣元件的曝氣范圍，以提高曝氣效率，污水處理效率較高，便于使用。
（發明人：盧利利;呂賢超;曾強;金新明;姚志龍）
