公布日：2022.08.12

申請日：2022.04.22

分類號：C02F9/10(2006.01)I;C02F1/02(2006.01)I;C02F1/72(2006.01)I;C02F1/78(2006.01)I

摘要

本發明公開了一種環保型臭氧催化氧化污水處理設備及其處理方法，屬于污水處理設備技術領域。一種環保型臭氧催化氧化污水處理設備，包括高溫鍋爐和處理罐，所述高溫鍋爐上分別固定連通有廢水進水管和排氣管，所述高溫鍋爐和處理罐之間固定連通有第一排水管，所述處理罐上分別固定連接有廢氣管和第二排水管；本發明通過高溫鍋爐對廢水預先進行高溫殺菌處理，再排入到處理罐中進行處理，并通過在進行高溫處理時高溫鍋爐產生的蒸汽驅動凸輪和曝氣管在處理罐中旋轉，使得臭氧在處理罐中大量擴散，并驅動連接架上下往復運動，對催化劑床層的過水孔進行清理，使得臭氧與催化劑床層充分接觸并融合，進而提高了對廢水的處理效果和效率。

權利要求書

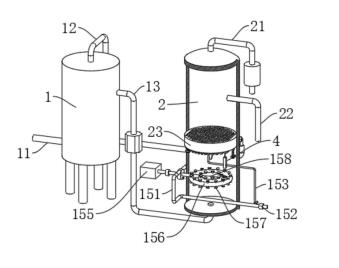

1.一種環保型臭氧催化氧化污水處理設備，包括高溫鍋爐（1）和處理罐（2），其特征在于，所述高溫鍋爐（1）上分別固定連通有廢水進水管（11）和排氣管（12），所述高溫鍋爐（1）和處理罐（2）之間固定連通有第一排水管（13），所述處理罐（2）上分別固定連接有廢氣管（21）和第二排水管（22），還包括：轉動連接在所述處理罐（2）上的主管道（158），所述主管道（158）上固定連接有曝氣管（156），所述曝氣管（156）在處理罐（2）中，所述曝氣管（156）上固定連通有曝氣噴頭（157）；固定連接在所述處理罐（2）一側的第二安裝盒（15），所述主管道（158）一端轉動連接在第二安裝盒（15）中，所述主管道（158）上圓周固定連接有葉輪片（150），所述葉輪片（150）在第二安裝盒（15）中；臭氧發生器（155），所述臭氧發生器（155）的輸出端與主管道（158）一端相連通；固定連接在所述處理罐（2）中的催化劑床層（23）；所述主管道（158）一端轉動連接有旋轉接頭（154），所述旋轉接頭（154）與臭氧發生器（155）輸出端固定相連；所述第一排水管（13）的末端與處理罐（2）底部相連通，所述曝氣管（156）位于第一排水管（13）末端的上方，所述催化劑床層（23）位于曝氣管（156）上方；還包括連接架（3），所述催化劑床層（23）上開設有過水孔（231），所述處理罐（2）內壁對稱固定連接有安裝板（31），所述安裝板（31）上滑動連接有導桿（32），所述連接架（3）固定連接在導桿（32）上，所述連接架（3）位于催化劑床層（23）下方，且連接架（3）上固定連接有與過水孔（231）相對應的頂管（34），所述頂管（34）滑動連接在過水孔（231）中，所述安裝板（31）上固定連接有彈簧（33），所述彈簧（33）遠離安裝板（31）的一端固定連接在連接架（3）的底部；所述處理罐（2）上轉動連接有轉軸（143），所述轉軸（143）一端固定連接有與連接架（3）底部相對應的凸輪（144）；所述處理罐（2）一側固定連接有第一安裝盒（14），所述第一安裝盒（14）中轉動連接有葉輪件（142），所述轉軸（143）一端與葉輪件（142）的旋轉輸出軸固定相連，所述第一安裝盒（14）一側固定連接有第一連接管（141）。

2.根據權利要求1所述的一種環保型臭氧催化氧化污水處理設備，其特征在于，所述排氣管（12）遠離高溫鍋爐（1）的一端固定連通在第一安裝盒（14）另一側，所述第一連接管（141）遠離第一安裝盒（14）的一端固定連通在第二安裝盒（15）一側，所述第二安裝盒（15）另一側固定連通有排出管（151），所述排出管（151）貫穿處理罐（2）。

3.根據權利要求2所述的一種環保型臭氧催化氧化污水處理設備，其特征在于，所述排出管（151）上設有溢流閥（152），所述排出管（151）上固定連通有第二連接管（153），所述連接架（3）中開設有與頂管（34）相連通的氣道（30），所述頂管（34）頂端開設有排氣孔（341），所述第二連接管（153）遠離排出管（151）的一端連接在連接架（3）上，且所述第二連接管（153）與氣道（30）連通，所述第二連接管（153）上設有單向閥，所述頂管（34）側壁開設有斜向上的噴氣孔（342）。

4.根據權利要求3所述的一種環保型臭氧催化氧化污水處理設備，其特征在于，所述第二連接管（153）上固定連接有連接盒（4），所述連接盒（4）中滑動連接有封堵塊（41），所述封堵塊（41）與第二連接管（153）相對應，所述連接盒（4）上滑動連接有連接桿（42），所述連接桿（42）一端與封堵塊（41）固定相連，所述連接桿（42）另一端與連接架（3）固定相連。

5.一種環保型臭氧催化氧化污水處理方法，包括權利要求4所述的一種環保型臭氧催化氧化污水處理設備，其特征在于，主要包括以下步驟：S1：啟動高溫鍋爐（1）和臭氧發生器（155），廢水先進入到高溫鍋爐（1）中進行高溫處理，再通過第一排水管（13）排入處理罐（2）中，并在高溫處理時產生蒸汽，蒸汽進入到排氣管（12）中，同時臭氧排入到處理罐（2）中；S2：排氣管（12）中的蒸汽氣體驅動葉輪件（142）旋轉，帶動轉軸（143）和凸輪（144）旋轉，凸輪（144）旋轉驅動連接架（3）往復上下運動，對催化劑床層（23）上過水孔（231）內的異物進行清理；S3：同時，蒸汽再驅動葉輪片（150）使得主管道（158）旋轉，帶動曝氣管（156）和曝氣噴頭（157）在處理罐（2）中旋轉；S4：并將排出管（151）內排出的蒸汽通過第二連接管（153）排入到頂管（34）中，對催化劑床層（23）的過水孔（231）內的異物進行沖擊清理，同時對過水孔（231）內壁上的粘附物進行沖洗清理；S5：處理后的廢水從第二排水管（22）排出。

發明內容

本發明的目的是為了解決在進行污水處理中，現有在進行污水臭氧處理時，多是直接將臭氧通入到處理罐中，而臭氧在進入到處理罐中時，無法快速擴散開，造成局部聚集，導致臭氧無法充分與處理罐中的催化劑床層進行接觸融合，導致處理效果差，處理效率低下的問題。

為了實現上述目的，本發明采用了如下技術方案：

一種環保型臭氧催化氧化污水處理設備，包括高溫鍋爐和處理罐，所述高溫鍋爐上分別固定連通有廢水進水管和排氣管，所述高溫鍋爐和處理罐之間固定連通有第一排水管，所述處理罐上分別固定連接有廢氣管和第二排水管，還包括：轉動連接在所述處理罐上的主管道，所述主管道上固定連接有曝氣管，所述曝氣管在處理罐中，所述曝氣管上固定連通有曝氣噴頭；固定連接在所述處理罐一側的第二安裝盒，所述主管道一端轉動連接在第二安裝盒中，所述主管道上圓周固定連接有葉輪片，所述葉輪片在第二安裝盒中；臭氧發生器，所述臭氧發生器的輸出端與主管道一端相連通；固定連接在所述處理罐中的催化劑床層。

為了便于主管道與臭氧發生器連接，優選地，所述主管道一端轉動連接有旋轉接頭，所述旋轉接頭與臭氧發生器輸出端固定相連。

進一步的，所述第一排水管的末端與處理罐底部相連通，所述曝氣管位于第一排水管末端的上方，所述催化劑床層位于曝氣管上方。

為了提高處理效率，進一步的，還包括連接架，所述催化劑床層上開設有過水孔，所述處理罐內壁對稱固定連接有安裝板，所述安裝板上滑動連接有導桿，所述連接架固定連接在導桿上，所述連接架位于催化劑床層下方，且連接架上固定連接有與過水孔相對應的頂管，所述頂管滑動連接在過水孔中，所述安裝板上固定連接有彈簧，所述彈簧遠離安裝板的一端固定連接在連接架的底部。

為了便于驅動連接架上下運動，進一步的，所述處理罐上轉動連接有轉軸，所述轉軸一端固定連接有與連接架底部相對應的凸輪。

為了驅動帶動轉軸旋轉，進一步的，所述處理罐一側固定連接有第一安裝盒，所述第一安裝盒中轉動連接有葉輪件，所述轉軸一端與葉輪件的旋轉輸出軸固定相連，所述第一安裝盒一側固定連接有第一連接管。

為了便于驅動主管道旋轉，進一步的，所述排氣管遠離高溫鍋爐的一端固定連通在第一安裝盒另一側，所述第一連接管遠離第一安裝盒的一端固定連通在第二安裝盒一側，所述第二安裝盒另一側固定連通有排出管，所述排出管貫穿處理罐。

為了提高處理效率，進一步的，所述排出管上設有溢流閥，所述排出管上固定連通有第二連接管，所述連接架中開設有與頂管相連通的氣道，所述頂管頂端開設有排氣孔，所述第二連接管遠離排出管的一端連接在連接架上，所述第二連接管與氣道連通，所述第二連接管上設有單向閥，所述頂管側壁開設有斜向上的噴氣孔。

為了提高處理效果，進一步的，所述第二連接管上固定連接有連接盒，所述連接盒中滑動連接有封堵塊，所述封堵塊與第二連接管相對應，所述連接盒上滑動連接有連接桿，所述連接桿一端與封堵塊固定相連，所述連接桿另一端與連接架固定相連。

一種環保型臭氧催化氧化污水處理方法，主要包括以下步驟：

S1：啟動高溫鍋爐和臭氧發生器，廢水先進入到高溫鍋爐中進行高溫處理，再通過第一排水管排入處理罐中，并在高溫處理時產生蒸汽，蒸汽進入到排氣管中，同時臭氧排入到處理罐中；

S2：排氣管中的蒸汽氣體驅動葉輪件旋轉，帶動轉軸和凸輪旋轉，凸輪旋轉驅動連接架往復上下運動，對催化劑床層上過水孔內的異物進行清理；

S3：同時，蒸汽再驅動葉輪片使得主管道旋轉，帶動曝氣管和曝氣噴頭在處理罐中旋轉；

S4：并將排出管內排出的蒸汽通過第二連接管排入到頂管中，對催化劑床層的過水孔內的異物進行沖擊清理，同時對過水孔內壁上的粘附物進行沖洗清理；

S5：處理后的廢水從第二排水管排出。

與現有技術相比，本發明提供了一種環保型臭氧催化氧化污水處理設備及其處理方法，具備以下有益效果：該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本發明通過高溫鍋爐對廢水預先進行高溫殺菌處理，再排入到處理罐中進行處理，并通過在進行高溫處理時高溫鍋爐產生的蒸汽驅動凸輪和曝氣管在處理罐中旋轉，使得臭氧在處理罐中大量擴散，并驅動連接架上下往復運動，對催化劑床層的過水孔進行清理，使得臭氧與催化劑床層充分接觸并融合，進而提高了對廢水的處理效果和效率。

（發明人：孫鋒;李海俠;孫艷）
