公布日：2022.11.08
申請日：2022.08.15
分類號：C02F1/44(2006.01)I;B01D65/02(2006.01)I;B01D65/00(2006.01)I;B01D61/58(2006.01)I
摘要

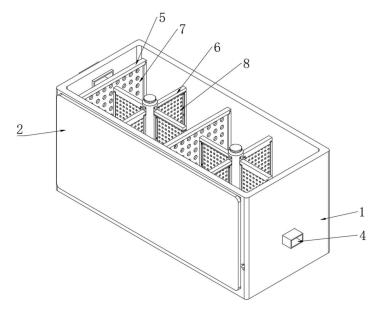

本發明提供一種一體化膜法污水處理器的膜凈化池，涉及污水處理設備技術領域，包括凈化池本體，所述凈化池本體的一側活動安裝活動擋板，所述凈化池本體的一端端面頂部設置有進水口，所述凈化池本體的另一端端面底部設置有出水口，所述凈化池本體內部活動安裝有安裝底板，所述安裝底板上表面均勻分布設置有若干個第一安裝機構。本發明通過傳動齒輪的轉動，可使傳動齒條帶動安裝底板進行移動，從而可將安裝底板上方的第一安裝機構和第二安裝機構移動至凈化池本體的外側，方便對第一凈化膜和第二凈化膜進行表面清理工作，通過兩個安裝框和蓋板在限位彈簧的作用下可完成對第一凈化膜和第二凈化膜的安裝與拆卸工作，操作更加便捷。
權利要求書
1.一種一體化膜法污水處理器的膜凈化池，包括凈化池本體(1)，其特征在于：所述凈化池本體(1)的一側活動安裝活動擋板(2)，所述凈化池本體(1)的一端端面頂部設置有進水口(3)，所述凈化池本體(1)的另一端端面底部設置有出水口(4)，所述凈化池本體(1)內部活動安裝有安裝底板(10)，所述安裝底板(10)上表面均勻分布設置有若干個第一安裝機構(5)，每兩個相鄰所述第一安裝機構(5)之間且位于安裝底板(10)上表面都設置有第二安裝機構(6)，每個所述第一安裝機構(5)內都活動安裝有第一凈化膜(7)，每個所述第二安裝機構(6)內都活動安裝有若干個第二凈化膜(8)，所述凈化池本體(1)遠離活動擋板(2)的一側設置有調節驅動機構(9)。
2.根據權利要求1所述的一種一體化膜法污水處理器的膜凈化池，其特征在于：所述調節驅動機構(9)包括有安裝架(901)，所述安裝架(901)固定安裝在凈化池本體(1)遠離活動擋板(2)的一側表面底部，所述安裝架(901)的上表面一側固定安裝有第一驅動電機(902)，所述第一驅動電機(902)的輸出端安裝有傳動齒輪(903)，所述傳動齒輪(903)的另一端轉動設置在安裝架(901)上表面一側，所述傳動齒輪(903)的底部嚙合有傳動齒條(904)。
3.根據權利要求2所述的一種一體化膜法污水處理器的膜凈化池，其特征在于：所述傳動齒條(904)滑動設置在安裝架(901)內，所述傳動齒條(904)位于凈化池本體(1)內部的一端固定安裝有支撐架(905)，所述支撐架(905)的頂部固定安裝在安裝底板(10)的下表面，所述支撐架(905)內均勻分布安裝有若干個第二驅動電機(906)，每個所述第二驅動電機(906)的輸出端都安裝有轉桿(907)。
4.根據權利要求3所述的一種一體化膜法污水處理器的膜凈化池，其特征在于：每個所述轉桿(907)遠離第二驅動電機(906)的一端都貫穿安裝底板(10)，所述安裝底板(10)的兩端端面都安裝有滑動安裝塊(1001)，所述滑動安裝塊(1001)滑動設置在滑動安裝槽(1002)內，所述滑動安裝槽(1002)設置在凈化池本體(1)的兩端內壁底部。
5.根據權利要求1所述的一種一體化膜法污水處理器的膜凈化池，其特征在于：所述第一安裝機構(5)包括有第一安裝槽(501)，所述第一安裝槽(501)均勻分布設置在安裝底板(10)的上表面，每個所述第一安裝槽(501)的兩端內壁都安裝有第一限位彈簧(502)，所述第一限位彈簧(502)的另一端安裝有第一限位夾板(503)，所述第一凈化膜(7)的底部設置在相鄰兩個第一限位夾板(503)之間。
6.根據權利要求5所述的一種一體化膜法污水處理器的膜凈化池，其特征在于：所述安裝底板(10)的上表面且位于第一安裝槽(501)的兩側設置有第一安裝框(504)，所述第一凈化膜(7)的兩端端部都設置在第一安裝框(504)內，所述第一安裝框(504)的頂部活動安裝有第一蓋板(505)，所述第一蓋板(505)的底部設置在第一凈化膜(7)的上方。
7.根據權利要求4所述的一種一體化膜法污水處理器的膜凈化池，其特征在于：所述第二安裝機構(6)包括有安裝桿(601)，所述安裝桿(601)固定安裝在每個轉桿(907)的頂部，每個所述安裝桿(601)的外表面都均勻分布安裝有四個第二安裝框(602)，每個所述第二安裝框(602)的底部都設置有限位槽(603)，每個所述限位槽(603)內都活動安裝有第二凈化膜(8)。
8.根據權利要求7所述的一種一體化膜法污水處理器的膜凈化池，其特征在于：每個所述第二安裝框(602)的兩側都設置有第二安裝槽(604)，每個所述第二安裝槽(604)的一側內壁都均勻分布安裝有若干個第二限位彈簧(605)，所述第二限位彈簧(605)的另一端固定安裝第二限位夾板(606)，所述第二凈化膜(8)的兩端端部都設置在第二限位夾板(606)一側表面與第二安裝槽(604)的一側內壁之間。
9.根據權利要求8所述的一種一體化膜法污水處理器的膜凈化池，其特征在于：每個所述安裝桿(601)的上端內部都轉動安裝有調節絲桿(607)，所述調節絲桿(607)的頂部固定安裝有調節旋鈕(608)，所述調節絲桿(607)的桿身上活動安裝有絲桿套(609)。
10.根據權利要求9所述的一種一體化膜法污水處理器的膜凈化池，其特征在于：所述絲桿套(609)的外表面均勻分布安裝有四個連接桿(610)，每個所述連接桿(610)的另一端都安裝有第二蓋板(611)，所述第二蓋板(611)設置在第二安裝框(602)的上方。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種一體化膜法污水處理器的膜凈化池，解決了不方便對水體凈化膜表面進行清理工作以及凈化膜在進行安裝時較為麻煩的問題。
(二)技術方案
為實現上述目的，本發明采取的技術方案為：
一種一體化膜法污水處理器的膜凈化池，包括凈化池本體，所述凈化池本體的一側活動安裝活動擋板，所述凈化池本體的一端端面頂部設置有進水口，所述凈化池本體的另一端端面底部設置有出水口，所述凈化池本體內部活動安裝有安裝底板，所述安裝底板上表面均勻分布設置有若干個第一安裝機構，每兩個相鄰所述第一安裝機構之間且位于安裝底板上表面都設置有第二安裝機構，每個所述第一安裝機構內都活動安裝有第一凈化膜，每個所述第二安裝機構內都活動安裝有若干個第二凈化膜，所述凈化池本體遠離活動擋板的一側設置有調節驅動機構。
作為優選，所述調節驅動機構包括有安裝架，所述安裝架固定安裝在凈化池本體遠離活動擋板的一側表面底部，所述安裝架的上表面一側固定安裝有第一驅動電機，所述第一驅動電機的輸出端安裝有傳動齒輪，所述傳動齒輪的另一端轉動設置在安裝架上表面一側，所述傳動齒輪的底部嚙合有傳動齒條。
作為優選，所述傳動齒條滑動設置在安裝架內，所述傳動齒條位于凈化池本體內部的一端固定安裝有支撐架，所述支撐架的頂部固定安裝在安裝底板的下表面，所述支撐架內均勻分布安裝有若干個第二驅動電機，每個所述第二驅動電機的輸出端都安裝有轉桿。
作為優選，每個所述轉桿遠離第二驅動電機的一端都貫穿安裝底板，所述安裝底板的兩端端面都安裝有滑動安裝塊，所述滑動安裝塊滑動設置在滑動安裝槽內，所述滑動安裝槽設置在凈化池本體的兩端內壁底部。
作為優選，所述第一安裝機構包括有第一安裝槽，所述第一安裝槽均勻分布設置在安裝底板的上表面，每個所述第一安裝槽的兩端內壁都安裝有第一限位彈簧，所述第一限位彈簧的另一端安裝有第一限位夾板，所述第一凈化膜的底部設置在相鄰兩個第一限位夾板之間。
作為優選，所述安裝底板的上表面且位于第一安裝槽的兩側設置有第一安裝框，所述第一凈化膜的兩端端部都設置在第一安裝框內，所述第一安裝框的頂部活動安裝有第一蓋板，所述第一蓋板的底部設置在第一凈化膜的上方。
作為優選，所述第二安裝機構包括有安裝桿，所述安裝桿固定安裝在每個轉桿的頂部，每個所述安裝桿的外表面都均勻分布安裝有四個第二安裝框，每個所述第二安裝框的底部都設置有限位槽，每個所述限位槽內都活動安裝有第二凈化膜。
作為優選，每個所述第二安裝框的兩側都設置有第二安裝槽，每個所述第二安裝槽的一側內壁都均勻分布安裝有若干個第二限位彈簧，所述第二限位彈簧的另一端固定安裝第二限位夾板，所述第二凈化膜的兩端端部都設置在第二限位夾板一側表面與第二安裝槽的一側內壁之間。
作為優選，每個所述安裝桿的上端內部都轉動安裝有調節絲桿，所述調節絲桿的頂部固定安裝有調節旋鈕，所述調節絲桿的桿身上活動安裝有絲桿套。
作為優選，所述絲桿套的外表面均勻分布安裝有四個連接桿，每個所述連接桿的另一端都安裝有第二蓋板，所述第二蓋板設置在第二安裝框的上方。
與現有技術相比，本發明具有如下有益效果：
1、通過第二驅動電機驅動轉桿進行轉動，從而可使安裝桿帶動其桿身上的四個第二凈化膜進行轉動，使第二凈化膜與水體不斷進行接觸，有效的提高了凈化池本體內部對污水的凈化速度和效率，通過第一驅動電機驅動傳動齒輪進行轉動，使傳動齒條在支撐架帶動下驅動安裝底板進行移動，從而可將安裝底板上方的第一安裝機構和第二安裝機構移動至凈化池本體的外側，方便對第一凈化膜和第二凈化膜進行表面清理工作。
2、通過設置在第一安裝槽兩側內壁的第一限位彈簧，將第一限位夾板進行活動安裝，在第一限位彈簧的彈性作用下，可對第一凈化膜底部的位置進行限位固定，通過第一安裝框?qū)Φ谝粌艋さ膬蓚?cè)位置進行限位，再通過活動安裝的第一蓋板對第一凈化膜的頂部位置進行限位固定，從而可實現對第一凈化膜整體位置的安裝與固定，通過轉動調節旋鈕使調節絲桿進行轉動，從而可使絲桿套帶動連接桿進行上下移動，可使第二蓋板與第二安裝框的頂部進行配合或者脫離，通過設置在第二安裝框底部的限位槽對第二凈化膜的底部位置進行限位，通過設置在第二安裝槽內的第二限位彈簧，在其彈性作用下，可使第二限位夾板對第二凈化膜兩側的位置進行固定，再通過第二蓋板對頂部位置進行限位，通過調節第二蓋板的高度，可使其與第二安裝框之間具有更加穩定的固定，從而使第二凈化膜的位置限定更加穩定，使其在轉動過程中更加穩定，對污水能具有更好的凈化效果，在進行安裝與拆卸時也更加便捷，方便進行凈化膜的更換工作。
（發明人：虞建潯;楊侖;王宗凱;王廟保）
