公布日：2022.08.12
申請日：2022.04.01
分類號：C02F3/12(2006.01)I;C02F101/30(2006.01)N
摘要
本發明提供一種處理城市污水自生動態膜生物反應器，涉及污水處理技術領域，包括MBR膜組件、支撐框架、進水管道、出風管道和曝氣裝置，所述MBR膜組件安裝在支撐框架的內部，所述進水管道和出風管道均安裝在MBR膜組件的頂部，所述進水管道位于MBR膜組件的中間，所述進水管道位于MBR膜組件的兩側。本發明采用在曝氣裝置底部設置緩沖裝置的方式，通過多個緩沖彈簧和轉桿的配合使用，能夠在部署此膜生物反應器時吸收水池對整個裝置的反作用力，以起到保護內部結構的目的，并通過沖擊力來推動兩側的伸縮支架擴大支撐面積，而所擴大的具體支撐面積則可以通過選擇不同長度的觸發桿進行控制。
權利要求書

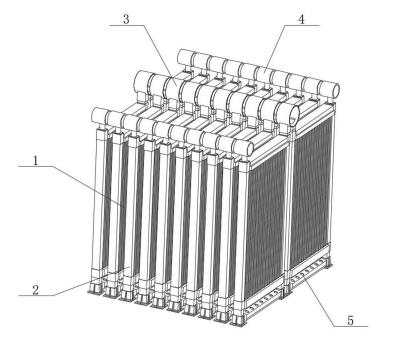

1.一種處理城市污水自生動態膜生物反應器，包括MBR膜組件(1)、支撐框架(2)、進水管道(3)、出風管道(4)和曝氣裝置(5)，所述MBR膜組件(1)安裝在支撐框架(2)的內部，所述進水管道(3)和出風管道(4)均安裝在MBR膜組件(1)的頂部，所述進水管道(3)位于MBR膜組件(1)的中間，所述進水管道(3)位于MBR膜組件(1)的兩側，所述進水管道(3)和出風管道(4)的一端均連接在支撐框架(2)的內部，所述曝氣裝置(5)固定安裝在MBR膜組件(1)的底部，所述進水管道(3)和出風管道(4)通過設置的支撐框架(2)與曝氣裝置(5)之間保持連通的狀態，其特征在于：所述曝氣裝置(5)包括金屬殼體(51)、緩沖裝置(52)、防堵塞裝置(53)和釋放孔(54)，所述緩沖裝置(52)固定安裝在金屬殼體(51)的底部，所述防堵塞裝置(53)固定安裝在金屬殼體(51)的內部，所述釋放孔(54)位于金屬殼體(51)的頂部，所述防堵塞裝置(53)的兩端搭接在釋放孔(54)的底部。
2.根據權利要求1所述的一種處理城市污水自生動態膜生物反應器，其特征在于：所述緩沖裝置(52)包括伸縮支架(521)、觸發架構(522)、同步支桿(523)和變向轉軸(524)，所述伸縮支架(521)的一端固定連接在金屬殼體(51)的外壁上，所述觸發架構(522)固定安裝在金屬殼體(51)的底部，所述同步支桿(523)的一端連接在觸發架構(522)的內部，所述同步支桿(523)的另一端固定連接在伸縮支架(521)的外壁上，所述變向轉軸(524)安裝在加固桿(533)與伸縮支架(521)的交接處。
3.根據權利要求2所述的一種處理城市污水自生動態膜生物反應器，其特征在于：所述觸發架構(522)包括觸發桿(5221)、活動平臺(5222)、第一緩沖彈簧(5223)、固定平臺(5224)、固定塊(5225)、連接轉軸(5226)、緩沖轉桿(5227)、活動滑塊(5228)和第二緩沖彈簧(5229)，所述觸發桿(5221)的一端固定連接在活動平臺(5222)的內部，所述觸發桿(5221)的另一端貫穿觸發架構(522)，所述第一緩沖彈簧(5223)的一端固定連接在活動平臺(5222)的外壁上，所述第一緩沖彈簧(5223)的另一端固定連接在固定平臺(5224)的外壁上，所述固定平臺(5224)的頂部固定連接在活動平臺(5222)的內壁上，所述固定塊(5225)固定安裝在活動平臺(5222)的頂部，所述連接轉軸(5226)的一端固定連接在固定塊(5225)的內部，所述緩沖轉桿(5227)的一端套接在連接轉軸(5226)上，所述緩沖轉桿(5227)的另一端活動連接在活動滑塊(5228)的內部，所述活動滑塊(5228)的頂部活動連接觸發架構(522)的內壁上，所述第二緩沖彈簧(5229)的一端固定連接在活動滑塊(5228)的一側。
4.根據權利要求3所述的一種處理城市污水自生動態膜生物反應器，其特征在于：所述固定塊(5225)、連接轉軸(5226)、緩沖轉桿(5227)、活動滑塊(5228)和第二緩沖彈簧(5229)的數量均為四個，所述第二緩沖彈簧(5229)的另一端設置有限位塊(52210)，且其中兩個限位塊(52210)固定安裝在觸發架構(522)的內壁上，另外兩個所述限位塊(52210)的外壁上設置有限位導軌(52211)，所述限位導軌(52211)的一端固定連接在固定平臺(5224)的邊緣處，所述限位導軌(52211)的另一端設置有傳動桿(52212)，所述傳動桿(52212)插接在限位導軌(52211)的內部，所述傳動桿(52212)的一端與限位塊(52210)的一側固定連接，所述傳動桿(52212)的另一端與同步支桿(523)固定連接。
5.根據權利要求1所述的一種處理城市污水自生動態膜生物反應器，其特征在于：所述防堵塞裝置(53)包括銜接塊(531)、承載桿(532)、加固桿(533)、調節架構(534)、支撐桿(535)和封堵面板(536)，所述銜接塊(531)固定安裝在金屬殼體(51)的兩端，所述承載桿(532)的兩端均固定連接在銜接塊(531)的內部，所述加固桿(533)的一端固定連接在承載桿(532)的外壁上，所述加固桿(533)的另一端固定連接在金屬殼體(51)的內壁上，所述調節架構(534)固定安裝在承載桿(532)的外壁上，所述支撐桿(535)的一端活動連接在調節架構(534)的內部，所述支撐桿(535)固定安裝在支撐桿(535)的另一端，所述支撐桿(535)搭接在釋放孔(54)的底部。
6.根據權利要求5所述的一種處理城市污水自生動態膜生物反應器，其特征在于：所述調節架構(534)包括定位圓環(5341)、限位凹槽(5342)、引導通孔(5343)、對接平臺(5344)、防脫落側桿(5345)和電動伸縮桿(5346)，所述限位凹槽(5342)位于定位圓環(5341)的邊緣處，所述引導通孔(5343)位于定位圓環(5341)的內部，所述防脫落側桿(5345)固定安裝在對接平臺(5344)的兩側，所述電動伸縮桿(5346)的一端活動連接在定位圓環(5341)的內部，所述電動伸縮桿(5346)的另一端固定連接在對接平臺(5344)的外壁上，所述對接平臺(5344)位于防脫落側桿(5345)的一端，所述防脫落側桿(5345)貫穿引導通孔(5343)。
7.根據權利要求6所述的一種處理城市污水自生動態膜生物反應器，其特征在于：所述對接平臺(5344)固定安裝在支撐桿(535)的外壁上，所述電動伸縮桿(5346)貫穿支撐桿(535)，所述定位圓環(5341)的內壁固定連接在承載桿(532)的外壁上。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，采用在曝氣裝置底部設置緩沖裝置的方式，通過多個緩沖彈簧和轉桿的配合使用，能夠在部署此膜生物反應器時吸收水池對整個裝置的反作用力，以起到保護內部結構的目的。
為了實現上述目的，本發明采用了如下技術方案：一種處理城市污水自生動態膜生物反應器，包括MBR膜組件、支撐框架、進水管道、出風管道和曝氣裝置，所述MBR膜組件安裝在支撐框架的內部，所述進水管道和出風管道均安裝在MBR膜組件的頂部，所述進水管道位于MBR膜組件的中間，所述進水管道位于MBR膜組件的兩側，所述進水管道和出風管道的一端均連接在支撐框架的內部，所述曝氣裝置固定安裝在MBR膜組件的底部，所述進水管道和出風管道通過設置的支撐框架與曝氣裝置之間保持連通的狀態，所述曝氣裝置包括金屬殼體、緩沖裝置、防堵塞裝置和釋放孔，所述緩沖裝置固定安裝在金屬殼體的底部，所述防堵塞裝置固定安裝在金屬殼體的內部，所述釋放孔位于金屬殼體的頂部，所述防堵塞裝置的兩端搭接在釋放孔的底部。
作為一種優選的實施方式，所述緩沖裝置包括伸縮支架、觸發架構、同步支桿和變向轉軸，所述伸縮支架的一端固定連接在金屬殼體的外壁上，所述觸發架構固定安裝在金屬殼體的底部，所述同步支桿的一端連接在觸發架構的內部，所述同步支桿的另一端固定連接在伸縮支架的外壁上，所述變向轉軸安裝在加固桿與伸縮支架的交接處。
采用上述進一步方案的有益效果是：同步支桿將伸縮支架推出時變向轉軸通過自身的旋轉將水平方向上的推力改變?yōu)轫樦炜s支架的方向的推力，從而延長伸縮支架長度并最終與水池相接觸，以提升此反應器在水池中的穩定性。
作為一種優選的實施方式，所述觸發架構包括觸發桿、活動平臺、第一緩沖彈簧、固定平臺、固定塊、連接轉軸、緩沖轉桿、活動滑塊和第二緩沖彈簧，所述觸發桿的一端固定連接在活動平臺的內部，所述觸發桿的另一端貫穿觸發架構，所述第一緩沖彈簧的一端固定連接在活動平臺的外壁上，所述第一緩沖彈簧的另一端固定連接在固定平臺的外壁上，所述固定平臺的頂部固定連接在活動平臺的內壁上，所述固定塊固定安裝在活動平臺的頂部，所述連接轉軸的一端固定連接在固定塊的內部，所述緩沖轉桿的一端套接在連接轉軸上，所述緩沖轉桿的另一端活動連接在活動滑塊的內部，所述活動滑塊的頂部活動連接觸發架構的內壁上，所述第二緩沖彈簧的一端固定連接在活動滑塊的一側。
采用上述進一步方案的有益效果是：支撐面積可以通過選擇不同長度的觸發桿進行控制，而多個緩沖彈簧、轉桿以及滑塊的配合使用，能夠在部署此膜生物反應器時吸收水池對整個裝置的反作用力，以起到保護內部結構的目的，并通過沖擊力來推動兩側的伸縮支架擴大支撐面積。
作為一種優選的實施方式，所述固定塊、連接轉軸、緩沖轉桿、活動滑塊和第二緩沖彈簧的數量均為四個，所述第二緩沖彈簧的另一端設置有限位塊，且其中兩個限位塊固定安裝在觸發架構的內壁上，另外兩個所述限位塊的外壁上設置有限位導軌，所述限位導軌的一端固定連接在固定平臺的邊緣處，所述限位導軌的另一端設置有傳動桿，所述傳動桿插接在限位導軌的內部，所述傳動桿的一端與限位塊的一側固定連接，所述傳動桿的另一端與同步支桿固定連接。
采用上述進一步方案的有益效果是：利用限位塊來推動傳動桿進而控制同步支桿，而整個推動的過程經過了緩沖轉桿、活動滑塊和第二緩沖彈簧的緩沖，能夠大幅縮短同步支桿的延長長度，從而吸收水池對整個裝置的反作用力。
作為一種優選的實施方式，所述防堵塞裝置包括銜接塊、承載桿、加固桿、調節架構、支撐桿和封堵面板，所述銜接塊固定安裝在金屬殼體的兩端，所述承載桿的兩端均固定連接在銜接塊的內部，所述加固桿的一端固定連接在承載桿的外壁上，所述加固桿的另一端固定連接在金屬殼體的內壁上，所述調節架構固定安裝在承載桿的外壁上，所述支撐桿的一端活動連接在調節架構的內部，所述支撐桿固定安裝在支撐桿的另一端，所述支撐桿搭接在釋放孔的底部。
采用上述進一步方案的有益效果是：能夠在不進行曝氣時對釋放孔進行保護，以降低污水中的雜物進入到曝氣裝置內部的幾率，進而減少出現管道堵塞的問題，有助于幫助釋放孔能夠長時間處于暢通的狀態。
作為一種優選的實施方式，所述調節架構包括定位圓環、限位凹槽、引導通孔、對接平臺、防脫落側桿和電動伸縮桿，所述限位凹槽位于定位圓環的邊緣處，所述引導通孔位于定位圓環的內部，所述防脫落側桿固定安裝在對接平臺的兩側，所述電動伸縮桿的一端活動連接在定位圓環的內部，所述電動伸縮桿的另一端固定連接在對接平臺的外壁上，所述對接平臺位于防脫落側桿的一端，所述防脫落側桿貫穿引導通孔。
采用上述進一步方案的有益效果是：根據實際情況通過電動伸縮桿來控制封堵面板的位置，以隨時進行閉合和打開，可以避免對曝氣裝置的正常運作造成影響。
作為一種優選的實施方式，所述對接平臺固定安裝在支撐桿的外壁上，所述電動伸縮桿貫穿支撐桿，所述定位圓環的內壁固定連接在承載桿的外壁上。
采用上述進一步方案的有益效果是：對支撐桿和封堵面板的移動路線進行限制，以避免出現錯位的情況，確保封堵面板能夠與釋放孔相對應。
與現有技術相比，本發明的優點和積極效果在于，
本發明中，采用在曝氣裝置底部設置緩沖裝置的方式，通過多個緩沖彈簧和轉桿的配合使用，能夠在部署此膜生物反應器時吸收水池對整個裝置的反作用力，以起到保護內部結構的目的，并通過沖擊力來推動兩側的伸縮支架擴大支撐面積，而所擴大的具體支撐面積則可以通過選擇不同長度的觸發桿進行控制，當同步支桿將伸縮支架推出時變向轉軸通過自身的旋轉將水平方向上的推力改變?yōu)轫樦炜s支架的方向的推力，從而延長伸縮支架長度并最終與水池相接觸，以提升此反應器在水池中的穩定性；在曝氣裝置的內部設置防堵塞裝置能夠在不進行曝氣時對釋放孔進行保護，以降低污水中的雜物進入到曝氣裝置內部的幾率，進而減少出現管道堵塞的問題，有助于幫助釋放孔能夠長時間處于暢通的狀態，以免在定期清理MBR膜組件時出現故障，并且此防堵塞裝置通過承載桿和加固桿的組合使用可以提升整個裝置的結構強度，進而達到提升金屬殼體抗壓性能的效果，能夠承受流速較快的水流沖擊，從而達到延長使用壽命的目的。
（發明人：夏俊林;王陽）
