公布日：2022.08.12
申請日：2022.04.29
分類號：C02F7/00(2006.01)I
摘要
本發明公開了一種環保節能型污水處理曝氣池，包括池體、固定于池體外側的氣泵、設置于池體兩側的進水口和出水口，所述池體內由上至下依次設有濾網和隔板，所述隔板上具有陣列分布的通孔，所述隔板底部設有移動塊以及驅動移動塊移動的驅動件。本申請中，池體內固定有隔板，且隔板上具有陣列分布的通孔，在氣泵、軟管、移動架、空心管和轉盤的作用下，曝氣管進行曝氣作業，在電機驅動絲桿轉動的過程中，移動塊沿絲桿的軸向方向進行移動，在第一齒輪、第一齒條、第一錐齒和第二錐齒的作用下，空心管帶動轉盤和曝氣管進行轉動，使得氧氣充分的污水接觸，增強了曝氣效果，而且該設計，不需要大量的鋪設管道，減少了成本，更加環保、節能。
權利要求書

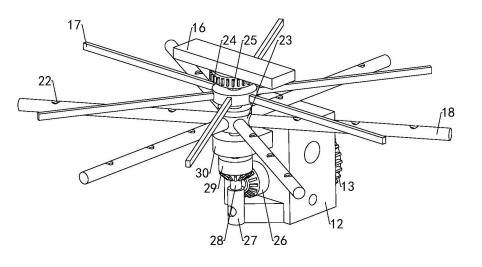

1.一種環保節能型污水處理曝氣池，包括池體（1）、固定于池體（1）外側的氣泵（9）、設置于池體（1）兩側的進水口（3）和出水口（6），其特征在于，所述池體（1）內由上至下依次設有濾網（4）和隔板（21），所述隔板（21）上具有陣列分布的通孔（33），所述隔板（21）底部設有移動塊（12）以及驅動移動塊（12）移動的驅動件；所述移動塊（12）上貫穿有傳動軸（15），所述傳動軸（15）一端安裝有第一齒輪（13），另一端安裝有第一錐齒（26），所述池體（1）內壁上安裝有與第一齒輪（13）相嚙合的第一齒條（14），所述移動塊（12）上通過軸座（30）安裝有豎直設置的空心管（28），所述空心管（28）上安裝有與第一錐齒（26）相配合的第二錐齒（29），所述空心管（28）的頂端安裝有轉盤（23），所述轉盤（23）側壁上連通有曝氣管（18），且曝氣管（18）上具有曝氣孔（22）；所述隔板（21）底部成型有長條狀的導槽（31），所述導槽（31）內設有滑塊（16），所述滑塊（16）與轉盤（23）之間設有連接軸（25），所述連接軸（25）與滑塊（16）和轉盤（23）均通過軸承轉動連接，所述連接軸（25）上安裝有第二齒輪（24）和攪拌桿（17），所述隔板（21）上安裝有與第二齒輪（24）相嚙合的第二齒條（32）；所述移動塊（12）上安裝有與空心管（28）相連通的旋轉接頭（27），所述旋轉接頭（27）一側連通有移動架（20），所述移動架（20）與氣泵（9）之間通過軟管（8）相連通；所述隔板（21）上具有供移動架（20）貫穿的通槽（35），所述濾網（4）上具有供移動架（20）貫穿的缺口（19）。
2.根據權利要求1所述的一種環保節能型污水處理曝氣池，其特征在于，所述驅動件包括貫穿移動塊（12）的絲桿（5）和導桿（11），所述絲桿（5）和導桿（11）與傳動軸（15）垂直分布，所述池體（1）上安裝有驅動絲桿（5）轉動的電機（2）。
3.根據權利要求2所述的一種環保節能型污水處理曝氣池，其特征在于，所述池體（1）外壁上安裝有內置發條的繞線盤（7），所述軟管（8）繞接在繞線盤（7）上。
4.根據權利要求3所述的一種環保節能型污水處理曝氣池，其特征在于，所述通槽（35）內設有兩個與移動架（20）相固定的布條（34），所述隔板（21）上安裝有扭簧軸（36），所述布條（34）繞接在扭簧軸（36）上。
5.根據權利要求4所述的一種環保節能型污水處理曝氣池，其特征在于，所述濾網（4）上固定有圍擋（10）。
發明內容
本發明的目的在于：為了解決上述問題，而提出的一種環保節能型污水處理曝氣池。
為了實現上述目的，本發明采用了如下技術方案：一種環保節能型污水處理曝氣池，包括池體、固定于池體外側的氣泵、設置于池體兩側的進水口和出水口，所述池體內由上至下依次設有濾網和隔板，所述隔板上具有陣列分布的通孔，所述隔板底部設有移動塊以及驅動移動塊移動的驅動件；所述移動塊上貫穿有傳動軸，所述傳動軸一端安裝有第一齒輪，另一端安裝有第一錐齒，所述池體內壁上安裝有與第一齒輪相嚙合的第一齒條，所述移動塊上通過軸座安裝有豎直設置的空心管，所述空心管上安裝有與第一錐齒相配合的第二錐齒，所述空心管的頂端安裝有轉盤，所述轉盤側壁上連通有曝氣管，且曝氣管上具有曝氣孔；所述隔板底部成型有長條狀的導槽，所述導槽內設有滑塊，所述滑塊與轉盤之間設有連接軸，所述連接軸與滑塊和轉盤均通過軸承轉動連接，所述連接軸上安裝有第二齒輪和攪拌桿，所述隔板上安裝有與第二齒輪相嚙合的第二齒條；所述移動塊上安裝有與空心管相連通的旋轉接頭，所述旋轉接頭一側連通有移動架，所述移動架與氣泵之間通過軟管相連通；所述隔板上具有供移動架貫穿的通槽，所述濾網上具有供移動架貫穿的缺口。
優選地，所述驅動件包括貫穿移動塊的絲桿和導桿，所述絲桿和導桿與傳動軸垂直分布，所述池體上安裝有驅動絲桿轉動的電機。
優選地，所述池體外壁上安裝有內置發條的繞線盤，所述軟管繞接在繞線盤上。
優選地，所述通槽內設有兩個與移動架相固定的布條，所述隔板上安裝有扭簧軸，所述布條繞接在扭簧軸上。
優選地，所述濾網上固定有圍擋。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：1、本申請中，池體內固定有隔板，且隔板上具有陣列分布的通孔，在氣泵、軟管、移動架、空心管和轉盤的作用下，曝氣管進行曝氣作業，在電機驅動絲桿轉動的過程中，移動塊沿絲桿的軸向方向進行移動，在第一齒輪、第一齒條、第一錐齒和第二錐齒的作用下，空心管帶動轉盤和曝氣管進行轉動，使得氧氣充分的污水接觸，增強了曝氣效果，而且該設計，不需要大量的鋪設管道，減少了成本，更加環保、節能。
2、本申請中，滑塊置于導槽內并與其滑動配合，連接軸的兩端與滑塊和轉盤均通過軸承轉動連接，空心管在跟隨移動塊沿絲桿的軸向方向移動時，在第二齒條和第二齒輪的作用下，連接軸帶動攪拌桿進行轉動，通過設置第二齒條的位置，使得攪拌桿與曝氣管的轉動方向相反，攪拌桿對曝氣孔處產生的氣泡進行攪拌處理，使得氣泡被攪拌為多個小體積的氣泡，小體積的氣泡增加了空氣中氧與污水的接觸面積，加快了氧的溶解速度。
3、本申請中，移動架貫穿通槽并與其滑動配合，通槽內設置有與移動架相固定的布條，布條與安裝在隔板上的扭簧軸相繞接，在移動架跟隨移動塊移動的過程中，布條圍繞扭簧軸進行轉動，布條始終封堵通槽，可避免大體積的氣泡穿過隔板，使得大體積的氣泡只能被攪拌為多個小體積的氣泡，只能通過通孔向上移動。
（發明人：洪麗勤）
