公布日：2022.08.30
申請日：2022.04.12
分類號：C02F9/04(2006.01)I
摘要
本發明公開了一種具有水循環利用功能的工業污水多級處理系統，包括箱體、固定蓋、進水管和回流管，所述箱體的上端設置有固定蓋，所述固定蓋的上端設置有進水管，所述固定蓋的下端設置有呈傾斜狀的出水管，所述箱體的內部上端滑動設置有支撐層和過濾板，所述支撐層和過濾板的側面滑動設置有第一滑動結構和第二滑動結構，所述第二滑動結構均勻分布在箱體的內部上端；水通過出水管進入到裝置的內部時會帶動支撐層和過濾板進行轉動，由于水流對渦輪的一側沖擊和過濾板內雜質分布不均所以會造成過濾板出現傾斜現象，過濾板傾斜會帶動第一摩擦球進行上下移動與過濾板進行碰撞，從而避免雜質聚團附著在過濾板上。
權利要求書

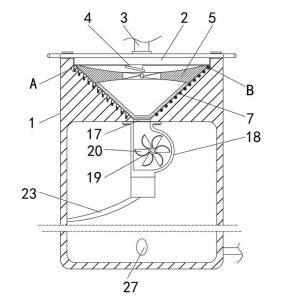

1.一種具有水循環利用功能的工業污水多級處理系統，包括箱體（1）、固定蓋（2）、進水管（3）和回流管（27），其特征在于：所述箱體（1）的上端設置有固定蓋（2），所述固定蓋（2）的上端設置有進水管（3），所述固定蓋（2）的下端設置有呈傾斜狀的出水管（4），所述箱體（1）的內部上端滑動設置有支撐層（5）和過濾板（7），所述支撐層（5）和過濾板（7）的側面滑動設置有第一滑動結構和第二滑動結構，所述第二滑動結構均勻分布在箱體（1）的內部上端，所述箱體（1）的內部上下兩端連接處設置有過濾層（17），所述箱體（1）的下端分布設置有下藥結構和攪拌結構，所述箱體（1）的側面設置有儲存架（21），所述箱體（1）的下端設置有回流管（27），所述回流管（27）的另一端與進水管（3）相連接；所述出水管（4）傾斜向第一滑動結構，所述支撐層（5）的上下兩側為弧形，所述支撐層（5）的內部中心處設置有渦輪（6），所述渦輪（6）位于出水管（4）的正下方，所述支撐層（5）的內部螺紋設置有過濾板（7）；所述第一滑動結構包括第一限位孔（8）、第一彈簧（9）、支撐板（10）和第一摩擦球（11），所述第一限位孔（8）開設在箱體（1）的內部上端，所述第一限位孔（8）的內部由下至上設置有第一彈簧（9）、支撐板（10）和第一摩擦球（11），所述第一摩擦球（11）滑動設置在第一限位孔（8）的內部；所述第一摩擦球（11）的外側設置有摩擦層（12），所述摩擦層（12）和第一限位孔（8）為貼合連接；所述第二滑動結構包括第二限位孔（13）、限位軸（14）和第二摩擦球（15），所述第二限位孔（13）的內部設置有限位軸（14），所述限位軸（14）的中間處呈球形，所述限位軸（14）的外側設置有第二摩擦球（15）；所述第二摩擦球（15）的內部呈空心狀，所述第二摩擦球（15）的內部均勻分布有內側直徑小外側直徑大的固定孔（16）；所述下藥結構包括固定道（18）、固定軸（19）和葉片（20），所述固定道（18）的內部轉動設置有固定軸（19），所述固定軸（19）的外側設置有葉片（20）；所述固定道（18）的下端連接有攪拌結構，所述攪拌結包括流道（23）、固定槽（24）、第二彈簧（25）和導向板（26），所述流道（23）呈弧形分布在箱體（1）的內部下端側面，所述流道（23）的邊緣高度與固定道（18）的距離呈反比，所述流道（23）的側面與下端呈弧形，所述箱體（1）的側面內部開設有固定槽（24），所述固定槽（24）與流道（23）的中心線位于同一水平面，所述固定槽（24）的內部設置有第二彈簧（25）和導向板（26），所述導向板（26）的內部為凹面；第二摩擦球（15）由氣囊構成，第二摩擦球（15）的內部呈空心狀填充有氣體。
2.根據權利要求1所述的一種具有水循環利用功能的工業污水多級處理系統，其特征在于：所述儲存架（21）的出料口位于固定道（18）的正上方，所述儲存架（21）的內部轉動設置有絞龍（22），所述絞龍（22）與固定軸（19）相連接。
發明內容
本發明的目的在于提供一種具有水循環利用功能的工業污水多級處理系統，以解決上述背景技術中提出的問題。
為了解決上述技術問題，本發明提供如下技術方案：一種具有水循環利用功能的工業污水多級處理系統，包括箱體、固定蓋、進水管和回流管，所述箱體的上端設置有固定蓋，所述固定蓋的上端設置有進水管，所述固定蓋的下端設置有呈傾斜狀的出水管，所述箱體的內部上端滑動設置有支撐層和過濾板，所述支撐層和過濾板的側面滑動設置有第一滑動結構和第二滑動結構，所述第二滑動結構均勻分布在箱體的內部上端，所述箱體的內部上下兩端連接處設置有過濾層，所述箱體的下端分布設置有下藥結構和攪拌結構，所述箱體的側面設置有儲存架，所述箱體的下端設置有回流管，所述回流管的另一端與進水管相連接，回流管與循環泵相連接，循環泵通過回流管將箱體內的水抽出補充到進水管的內部，從而保證進水管內的水壓，使得水可以均勻的進入到出水管的內部，從而使得裝置內的水壓更穩定，同時可以使得裝置內的水可以進行循環流動，保證裝置對水的過濾效果，水通過出水管流入到箱體的內部，當水流入到支撐層和過濾板的內部時會對水進行過濾，隨后水會通過過濾層流到下層，在箱體的下層中會加入藥與水進行反應，從而對水進行有效的處理。
進一步的，所述出水管傾斜向第一滑動結構，所述支撐層的上下兩側為弧形，所述支撐層的內部中心處設置有渦輪，所述渦輪位于出水管的正下方，所述支撐層的內部螺紋設置有過濾板，當水通過出水管流出時會與渦輪接觸，從而帶動支撐層、渦輪和過濾板進行轉動，過濾板會對水中的雜質進行過濾，當過濾板進行旋轉時會使得雜質附著在過濾板的內壁上，當水需要通過過濾板流出時會先通過雜質，而雜質也可以對水進行過濾，從而增加裝置的過濾效果；
當裝置使用較長時間后，可以通過將固定蓋內的螺栓拆卸，從而將箱體打開，此時可以將支撐層和過濾板取出，通過轉動過濾板將其打開，從而對過濾板的內部進行清潔，由于支撐層的上下兩端為斜面，所以可以避免雜質附著在支撐層的表面，保證裝置的穩定性運行。
進一步的，所述第一滑動結構包括第一限位孔、第一彈簧、支撐板和第一摩擦球，所述第一限位孔開設在箱體的內部上端，所述第一限位孔的內部由下至上設置有第一彈簧、支撐板和第一摩擦球，所述第一摩擦球滑動設置在第一限位孔的內部，當裝置在進行正常使用時，第一滑動結構會減小支撐層和過濾板在轉動時受到的摩擦力，保證支撐層和過濾板可以進行正常轉動；
由于水城傾斜狀對渦輪進行沖擊，所以支撐層和過濾板與水進行沖擊的一側會發生傾斜，同時當過濾板的內部出現雜質分布不均時，也會使得過濾板的一側凸出，而當凸出的過濾板與第一摩擦球相接處時會推動第一摩擦球向下移動縮入到第一限位孔的內部，從而避免第一摩擦球和過濾板發生撞擊的現象，之后第一彈簧推動支撐板向上移動，從而對第一摩擦球進行支撐，使得第一摩擦球?qū)^濾板進行支撐，當?shù)谝荒Σ燎蛞苿?dòng)的過程中會與過濾板進行撞擊帶動過濾板進行振動，從而使得過濾板內部的雜質更加松散，避免過濾板內的雜質聚團凝固造成水不可以正常流出的現象。
進一步的，所述第一摩擦球的外側設置有摩擦層，所述摩擦層和第一限位孔為貼合連接，當?shù)谝荒Σ燎蛳蛳乱苿?dòng)時，摩擦層會與第一限位孔的內壁進行摩擦，從而使得摩擦層附帶電荷，摩擦層產生的電荷會傳遞給過濾板內的雜質，從而使得雜質附帶上同種電荷，避免雜質出現聚團的現象，同時當水中附帶電荷時，當電荷傳遞給顆粒狀的藥時，會使得藥更加均勻的分布在水中，避免裝置內的藥出現聚團現象。
進一步的，所述第二滑動結構包括第二限位孔、限位軸和第二摩擦球，所述第二限位孔的內部設置有限位軸，所述限位軸的中間處呈球形，所述限位軸的外側設置有第二摩擦球，第二滑動結構均勻的分布在箱體的內部，在支撐層和過濾板進行轉動時，第二摩擦球會在第二限位孔的內部進行轉動，而限位軸會對第二摩擦球進行限位，保證第二摩擦球轉動的穩定性，當?shù)诙Σ燎蜻M(jìn)行轉動時可以減小支撐層和過濾板受到的摩擦力。
進一步的，所述第二摩擦球的內部呈空心狀，所述第二摩擦球的內部均勻分布有內側直徑小外側直徑大的固定孔，第二摩擦球由氣囊構成，第二摩擦球的內部呈空心狀填充有氣體，所以當過濾板進行振動時對第二摩擦球造成的壓力隨之發生變化，當?shù)诙Σ燎蚴芰^大時其會發生收縮，同時第二摩擦球和限位軸之間的阻力增大，所以會使得第二摩擦球和限位軸之間進行摩擦生熱，由于對第二摩擦球進行了擠壓，所以會使得第二摩擦球內的水會從固定孔噴出，而水會沿著第二限位孔向過濾板噴射，從而避免過濾板出現堵塞的現象，而加熱的水可以增加聚團雜質的溫度，使得聚團雜質之間的間隙增大，進一步避免雜質之間聚團對裝置造成堵塞，同時由于局部的水溫較高，所以可以加速藥與水之間的混合效果，便于對水進行處理。
進一步的，所述下藥結構包括固定道、固定軸和葉片，所述固定道的內部轉動設置有固定軸，所述固定軸的外側設置有葉片，當水通過過濾層向下進行流動時會進入到固定道的內部，從而帶動葉片進行移動，當葉片進行移動時會帶動固定軸進行轉動。
進一步的，所述儲存架的出料口位于固定道的正上方，所述儲存架的內部轉動設置有絞龍，所述絞龍與固定軸相連接，當固定軸進行轉動時會帶動絞龍進行轉動，當絞龍進行轉動時會使得儲存架內的藥均勻向外進行流動，從而便于與裝置內的水進行加藥處理。
進一步的，所述固定道的下端連接有攪拌結構，所述攪拌結包括流道、固定槽、第二彈簧和導向板，所述流道呈弧形分布在箱體的內部下端側面，所述流道的邊緣高度與固定道的距離呈反比，所述流道的側面與下端呈弧形，所述箱體的側面內部開設有固定槽，所述固定槽與流道的中心線位于同一水平面，所述固定槽的內部設置有第二彈簧和導向板，所述導向板的內部為凹面，水和藥會通過固定道流入到流道的內部，當水進行流動時會與導向板進行沖擊，從而帶動導向板縮入到固定槽的內部，之后第二彈簧帶動導向板恢復原位，而在導向板恢復原位的過程中會推動水流進行橫向進行移動，從而導致部分水流向上流動進入到箱體的內部，而部分水流會在流道的下端進行循環流動，從而使得水與藥之間進行均勻混合，而隨著流道的側面高度降低，會使得水藥混合物均勻的流入到箱體的內部；
由于流道呈環形，所以從流道內流出的藥水會呈傾斜狀流出，從而帶動箱體下端的水進行轉動，當水進行轉動時會使得融化部分呈粉末狀的藥向水流中心處聚集，從而使得藥更加均勻的與裝置內的水進行混合，而在水通過回流管流出時，由于回流管的開口呈傾斜狀，也可以使得裝置內的水流進行流動。
與現有技術相比，本發明所達到的有益效果是：本發明在使用時，水通過出水管進入到裝置的內部時會帶動支撐層和過濾板進行轉動，由于水流對渦輪的一側沖擊和過濾板內雜質分布不均所以會造成過濾板出現傾斜現象，過濾板傾斜會帶動第一摩擦球進行上下移動與過濾板進行碰撞，從而避免雜質聚團附著在過濾板上，同時會對第二摩擦球進行擠壓，從而使得第二摩擦球內的水對過濾板進行沖擊，進一步避免雜質對過濾板造成堵塞，由于過濾板內含有松軟的雜質，雜質可以對過濾板內的水進行過濾，增加過濾板的過濾效果。
（發明人：林自強;薛飛;王冰然;田磊;戚娟娟;任建姣）
