公布日：2022.08.26

申請日：2022.04.28

分類號：C02F1/32(2006.01)I

摘要

本發明公開了一種污水有害物質去除用噴射裝置及方法，包括處理箱和設置在其下端的若干個支腿，所述處理箱上方設有用于將污水噴出的噴射消毒件，所述噴射消毒件包括設置在所述處理箱上端中間位置的負壓管，所述負壓管上端的連接端口與水平設置的吹氣筒連通，所述吹氣筒右端設有用于對霧化的污水進行消毒的消毒件，所述負壓管下端轉動設有一個隔離網筒，所述隔離網筒下端與處理箱內底部連接固定，本申請針對現有裝置的弊端進行設計，采用紫外線替代臭氧進行消毒殺菌，并且利用文丘里原理對污水進行霧化處理，進一步提高了霧化效果，實用性強。

權利要求書

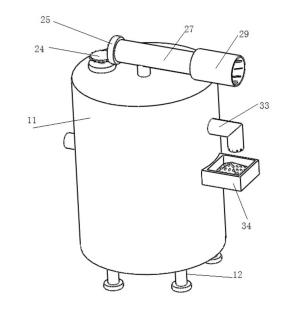

1.一種污水有害物質去除用噴射裝置，包括處理箱（11）和設置在其下端的若干個支腿（12），所述處理箱（11）上方設有用于將污水噴出的噴射消毒件，所述噴射消毒件包括設置在所述處理箱（11）上端中間位置的負壓管（13），所述負壓管（13）上端的連接端口（28）與水平設置的吹氣筒（27）連通；其特征在于，所述吹氣筒（27）右端設有用于對霧化的污水進行消毒的消毒件，所述負壓管（13）下端轉動設有一個隔離網筒（37），所述隔離網筒（37）下端與處理箱（11）內底部連接固定，所述隔離網筒（37）表面分布有若干個過濾孔，所述吹氣筒（27）左端設有用于產生自左向右氣流的吹氣件，所述處理箱（11）左側設有送入污水的進水管，所述進水管上方的處理箱（11）內部設有用于對污水進行過濾的過濾網板（17），所述過濾網板（17）外側設有一個旋轉環（18），所述旋轉環（18）外側與處理箱（11）內壁轉動連接，所述吹氣件和旋轉環（18）連接用于帶動二者各自轉動的旋轉驅動件，所述過濾網板（17）上設有用于將處理箱（11）內部的污水提至過濾網板（17）上方以實現過濾的提水件。

2.根據權利要求1所述的污水有害物質去除用噴射裝置，其特征在于，所述處理箱（11）上還設有用于將過濾網板（17）表面雜質剔除的清理組件。

3.根據權利要求2所述的污水有害物質去除用噴射裝置，其特征在于，所述清理組件包括設置在處理箱（11）右側的排渣管（33），所述排渣管（33）與旋轉環（18）位置相對應，所述排渣管（33）右下側設有一個用于接料的收集池（34），所述收集池（34）上端設有用于對排料進行過濾的錐形網（35），所述錐形網（35）為錐形結構，所述收集池（34）左下側設有與處理箱（11）連通的回流管（36）。

4.根據權利要求1所述的污水有害物質去除用噴射裝置，其特征在于，所述提水件包括轉動設置在過濾網板（17）上的提升筒（16），所述提升筒（16）上端外側設有自轉齒輪，所述處理箱（11）內頂部設有一個驅動齒環（32），所述自轉齒輪與驅動齒環（32）相互嚙合，所述提升筒（16）上端外側陣列分布有若干個用于排水的回水管（19），所述提升筒（16）下端設有用于推動污水向上流動的葉片（14），所述提升筒（16）外側設有與隔離網筒（37）外側相貼合的清理刷（15）。

5.根據權利要求1所述的污水有害物質去除用噴射裝置，其特征在于，所述吹氣件包括轉動設置在吹氣筒（27）左端的進氣筒（25），所述進氣筒（25）與吹氣筒（27）之間通過固定軸承轉動連接，所述進氣筒（25）內腔與吹氣筒（27）內腔連通，所述進氣筒（25）外側陣列分布有若干個進氣口，每個進氣口位置設有一個用于引導氣流進入的引氣片（26），所述進氣筒（25）連接用于帶動其轉動的旋轉驅動件。

6.根據權利要求5所述的污水有害物質去除用噴射裝置，其特征在于，所述旋轉驅動件包括設置在進氣筒（25）外側的齒環面，所述處理箱（11）上端安裝有一個驅動電機（23），所述驅動電機（23）一端設有第二齒輪（24），第二齒輪（24）與進氣筒（25）外側的齒環面相互嚙合，所述驅動電機（23）的另一端設有一個第一齒輪（22），所述處理箱（11）內壁轉動連接有一個從動齒環（21），從動齒環（21）下端通過若干個支撐桿（20）與旋轉環（18）連接固定，所述第一齒輪（22）與從動齒環（21）相互嚙合。

7.根據權利要求1所述的污水有害物質去除用噴射裝置，其特征在于，所述消毒件包括轉動設置在吹氣筒（27）右端的消毒筒（29），所述消毒筒（29）內壁陣列分布有若干個紫外殺菌燈（30），所述紫外殺菌燈（30）用于產生紫外線，以便對霧化的污水進行消毒殺菌，所述消毒筒（29）右端陣列分布有若干個輔助葉片（31）。

8.一種權利要求1-7任一項所述的污水有害物質去除用噴射裝置的使用方法，其特征在于，包括以下步驟：步驟一：通過進水管將污水送入處理箱（11）中，污水中的雜質會被隔離網筒（37）隔離，在旋轉驅動件的作用下，吹氣筒（27）中會產生自左向右的氣流，根據文丘里原理可以得知，負壓管（13）上端會產生負壓，從而將處理箱（11）中的污水抽上去，然后在氣流的作用下，污水會霧化，在氣流的帶動下，輔助葉片（31）會帶動消毒筒（29）轉動，從而使得紫外殺菌燈（30）轉動，從而提高對污水的消毒效果；步驟二：在驅動電機（23）的作用下，第二齒輪（24）與進氣筒（25）外側的從動齒環相互配合，從而帶動進氣筒（25）轉動，第一齒輪（22）與從動齒環（21）相互配合，從而帶動旋轉環（18）快速轉動，從而帶動過濾網板（17）快速轉動，在葉片（14）的作用下，污水沿著提升筒（16）向上流動，然后灑落在過濾網板（17）上方，雜質會滯留在過濾網板（17）上；步驟三：在離心力的作用下，過濾網板（17）上的雜質會向外側移動，隨后雜質會沿著排渣管（33）被甩出來，雜質會滯留在錐形網（35）上，雜質中的水會通過錐形網（35），然后沿著回流管（36）回流。

發明內容

本發明的目的在于提供一種污水有害物質去除用噴射裝置及方法，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種污水有害物質去除用噴射裝置，包括處理箱和設置在其下端的若干個支腿，所述處理箱上方設有用于將污水噴出的噴射消毒件，所述噴射消毒件包括設置在所述處理箱上端中間位置的負壓管，所述負壓管上端的連接端口與水平設置的吹氣筒連通，所述吹氣筒右端設有用于對霧化的污水進行消毒的消毒件，所述負壓管下端轉動設有一個隔離網筒，所述隔離網筒下端與處理箱內底部連接固定，所述隔離網筒表面分布有若干個過濾孔，所述吹氣筒左端設有用于產生自左向右氣流的吹氣件，所述處理箱左側設有送入污水的進水管，所述進水管上方的處理箱內部設有用于對污水進行過濾的過濾網板，所述過濾網板外側設有一個旋轉環，所述旋轉環外側與處理箱內壁轉動連接，所述吹氣件和旋轉環連接用于帶動二者各自轉動的旋轉驅動件，所述過濾網板上設有用于將處理箱內部的污水提至過濾網板上方以實現過濾的提水件。

作為本發明進一步的方案：所述處理箱上還設有用于將過濾網板表面雜質剔除的清理組件。

作為本發明進一步的方案：所述清理組件包括設置在處理箱右側的排渣管，所述排渣管與旋轉環位置相對應，所述排渣管右下側設有一個用于接料的收集池，所述收集池上端設有用于對排料進行過濾的錐形網，所述錐形網為錐形結構，所述收集池左下側設有與處理箱連通的回流管。

作為本發明進一步的方案：所述提水件包括轉動設置在過濾網板上的提升筒，所述提升筒上端外側設有自轉齒輪，所述自轉齒輪與驅動齒環相互嚙合，所述驅動齒環與處理箱內頂部相互嚙合，所述提升筒上端外側陣列分布有若干個用于排水的回水管，所述提升筒下端設有用于推動污水向上流動的葉片，所述提升筒外側設有與隔離網筒外側相貼合的清理刷。

作為本發明進一步的方案：所述吹氣件包括轉動設置在吹氣筒左端的進氣筒，所述進氣筒與吹氣筒之間通過固定軸承轉動連接，所述進氣筒內腔與吹氣筒內腔連通，所述進氣筒外側陣列分布有若干個進氣口，每個進氣口位置設有一個用于引導氣流進入的引氣片，所述進氣筒連接用于帶動其轉動的旋轉驅動件。

作為本發明進一步的方案：所述旋轉驅動件包括設置在進氣筒外側的從動齒環，從動齒環與第二齒輪相互嚙合，所述第二齒輪設置在驅動電機的一端，所述驅動電機的另一端設有一個第一齒輪，所述第一齒輪與從動齒環相互嚙合，所述第一齒輪與處理箱內壁轉動連接，所述第一齒輪下端通過若干個支撐桿與旋轉環連接固定。

作為本發明進一步的方案：所述消毒件包括轉動設置在吹氣筒右端的消毒筒，所述消毒筒內壁陣列分布有若干個紫外殺菌燈，所述紫外殺菌燈用于產生紫外線，以便對霧化的污水進行消毒殺菌，所述消毒筒右端陣列分布有若干個輔助葉片。

與現有技術相比，本發明的有益效果是：本申請針對現有裝置的弊端進行改進，采用紫外線替代臭氧進行消毒殺菌，并且利用文丘里原理對污水進行霧化處理，進一步提高了霧化效果，實用性強。

（發明人：張景聚;張恒通;張守強;王眾;劉書慶）
