公布日：2022.09.09
申請日：2022.07.06
分類號：B01D33/01(2006.01)I;B01D33/42(2006.01)I;B01D33/68(2006.01)I;B01D33/80(2006.01)I
摘要
本發明涉及污水處理技術領域，尤其涉及一種自動化污水處理設備，為了解決刮板無法有效地清除凈化板表面的沉淀物的問題，采用如下技術：膨脹氣囊的下端設有貫穿密封管隔板的軟管，軟管充放氣使膨脹氣囊膨脹或收縮，膨脹氣囊膨脹時減小污水處理筒的存水空間和帶動伸縮桿朝上運動擠壓雙層凈化裝置，膨脹氣囊收縮時帶動伸縮桿朝下運動放松雙層凈化裝置；有益效果為：對污水處理筒內兩層凈化板進行改進，設置氣囊式伸縮裝置帶動雙層凈化裝置內的第一凈化板和第二凈化板上下運動，第一凈化板和第二凈化板上下運動過程中帶動污水處理筒內污水和粗過濾水及其沉淀物晃動攪勻，加快凈化板的過濾效率。
權利要求書

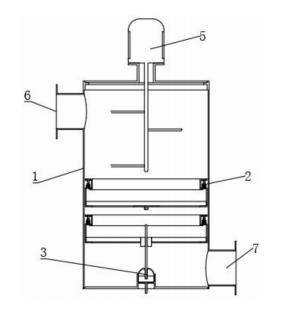

1.一種自動化污水處理設備，包括污水處理筒(1)、頂蓋(4)、步進電機(5)、進水管(6)、排水管(7)和攪拌桿(9)，所述污水處理筒(1)的側壁上部設有用于進污水的進水管(6)，且污水處理筒(1)的側壁下部設有用于排出凈化水的排水管(7)，所述污水處理筒(1)的頂部開口處設有頂蓋(4)，且頂蓋(4)的上端設有步進電機(5)，所述步進電機(5)的驅動軸伸入污水處理筒(1)內與攪拌桿(9)連接，其特征在于：所述污水處理筒(1)的桶內中間段設有雙層凈化裝置(2)，且污水處理筒(1)的桶底設有氣囊式伸縮裝置(3)，所述雙層凈化裝置(2)的上下端組件分別第一凈化板(8)和第二凈化板(10)，且氣囊式伸縮裝置(3)與雙層凈化裝置(2)配合使用加快污水的過濾；所述氣囊式伸縮裝置(3)包括伸縮桿(305)，且雙層凈化裝置(2)與伸縮桿(305)連接，所述污水處理筒(1)的桶底設有底蓋(301)，且底蓋(301)的上端中間部設有密封管(302)，所述密封管(302)的上端管口處設有膨脹氣囊(303)，且膨脹氣囊(303)的上端開孔內放置伸縮桿(305)，所述膨脹氣囊(303)的下端設有貫穿密封管(302)隔板的軟管(304)，軟管(304)充放氣使膨脹氣囊(303)膨脹或收縮，膨脹氣囊(303)膨脹時減小污水處理筒(1)的存水空間和帶動伸縮桿(305)朝上運動擠壓雙層凈化裝置(2)，膨脹氣囊(303)收縮時帶動伸縮桿(305)朝下運動放松雙層凈化裝置(2)。
2.根據權利要求1所述的一種自動化污水處理設備，其特征在于：所述雙層凈化裝置(2)包括固定架(201)，且污水處理筒(1)的內部中段設有上下兩個固定架(201)，每個所述固定架(201)的側壁開設有環槽(202)，且環槽(202)的槽內設有可活動的活動筒(203)，所述活動筒(203)的上端邊緣設有活動桿(205)，所述環槽(202)的槽頂部設有與活動桿(205)適配的固定管(204)，所述活動桿(205)的下端圓盤連接有復位彈簧(206)。
3.根據權利要求1或2所述的一種自動化污水處理設備，其特征在于：所述固定架(201)呈“工”型設計，且活動筒(203)的上下端設有凸出環，活動筒(203)的上端凸出環嵌入環槽(202)內上下活動。
4.根據權利要求3所述的一種自動化污水處理設備，其特征在于：所述固定管(204)由圓管和圓盤組成，圓盤的下端設有圓管，所述圓管的下端開設有插孔，所述活動桿(205)分為圓桿、阻擋盤和圓形盤，且活動桿(205)的圓桿和阻擋盤置于圓管內，所述活動桿(205)的圓形盤與活動筒(203)連接。
5.根據權利要求4所述的一種自動化污水處理設備，其特征在于：所述復位彈簧(206)的下端與活動桿(205)固定，所述活動桿(205)與固定管(204)接觸端光滑設置。
6.根據權利要求1所述的一種自動化污水處理設備，其特征在于：所述第一凈化板(8)為活性炭過濾板層，且第一凈化板(8)通過L型限位塊與污水處理筒(1)上層固定架(201)連接，所述第二凈化板(10)為石英砂過濾板層，第二凈化板(10)通過L型限位塊與污水處理筒(1)下層固定架(201)連接。
7.根據權利要求6所述的一種自動化污水處理設備，其特征在于：所述底蓋(301)和密封管(302)一體設置，且密封管(302)的管內中間段設有密封隔板，所述膨脹氣囊(303)的下端緊貼連接在密封管(302)的上端管內。
8.根據權利要求1所述的一種自動化污水處理設備，其特征在于：所述膨脹氣囊(303)的上端開孔呈喇叭狀，且伸縮桿(305)的下端固定在膨脹氣囊(303)的喇叭孔底。
9.根據權利要求8所述的一種自動化污水處理設備，其特征在于：所述伸縮桿(305)的桿身套設有密封套(306)，且密封套(306)嵌入第二凈化板(10)端面開孔，所述密封套(306)與第二凈化板(10)固定。
發明內容
(一)要解決的技術問題
本發明的主要目的是提供一種自動化污水處理設備，解決刮板無法有效地清除凈化板表面的沉淀物的問題。
(二)技術方案
為了解決上述技術問題，本發明提供了一種自動化污水處理設備，包括污水處理筒、頂蓋、步進電機、進水管、排水管和攪拌桿，所述污水處理筒的側壁上部設有用于進污水的進水管，且污水處理筒的側壁下部設有用于排出凈化水的排水管，所述污水處理筒的頂部開口處設有頂蓋，且頂蓋的上端設有步進電機，所述步進電機的驅動軸伸入污水處理筒內與攪拌桿連接；
所述污水處理筒的桶內中間段設有雙層凈化裝置，且污水處理筒的桶底設有氣囊式伸縮裝置，所述雙層凈化裝置的上下端組件分別第一凈化板和第二凈化板，且氣囊式伸縮裝置與雙層凈化裝置配合使用加快污水的過濾；
所述氣囊式伸縮裝置包括伸縮桿，且雙層凈化裝置與伸縮桿連接，所述污水處理筒的桶底設有底蓋，且底蓋的上端中間部設有密封管，所述密封管的上端管口處設有膨脹氣囊，且膨脹氣囊的上端開孔內防止伸縮桿，所述膨脹氣囊的下端設有貫穿密封管隔板的軟管，軟管充放氣使膨脹氣囊膨脹或收縮，膨脹氣囊膨脹時減小污水處理筒的存水空間和帶動伸縮桿朝上運動擠壓雙層凈化裝置，膨脹氣囊收縮時帶動伸縮桿朝下運動放松雙層凈化裝置。
具體地，所述雙層凈化裝置包括固定架，且污水處理筒的內部中段設有上下兩個固定架，每個所述固定架的側壁開設有環槽，且環槽的槽內設有可活動的活動筒，所述活動筒的上端邊緣設有活動桿，所述環槽的槽頂部設有與活動桿適配的固定管，所述活動桿的下端圓盤連接有復位彈簧；
具體地，所述固定架呈“工”型設計，且活動筒的上下端設有凸出環，活動筒的上端凸出環嵌入環槽內上下活動；
具體地，所述固定管由圓管和圓盤組成，圓盤的下端設有圓管，所述圓管的下端開設有插孔，所述活動桿分為圓桿、阻擋盤和圓形盤，且活動桿的圓桿和阻擋盤置于圓管內，所述活動桿的圓形盤與活動筒連接；
具體地，所述復位彈簧的下端與活動桿固定，所述活動桿與固定管接觸端光滑設置；
具體地，所述第一凈化板為活性炭過濾板層，且第一凈化板通過L型限位塊與污水處理筒上層固定架連接，所述第二凈化板為石英砂過濾板層，第二凈化板通過L型限位塊與污水處理筒下層固定架連接；
具體地，所述底蓋和密封管一體設置，且密封管的管內中間段設有密封隔板，所述膨脹氣囊的下端緊貼連接在密封管的上端管內；
具體地，所述膨脹氣囊的上端開孔呈喇叭狀，且伸縮桿的下端固定在膨脹氣囊的喇叭孔底；
具體地，所述伸縮桿的桿身套設有密封套，且密封套嵌入第二凈化板端面開孔，所述密封套與第二凈化板固定。
(三)有益效果
本發明的上述技術方案具有如下優點：
本發明提供的自動化污水處理設備，
1、對污水處理筒內兩層凈化板進行改進，設置氣囊式伸縮裝置帶動雙層凈化裝置內的第一凈化板和第二凈化板上下運動，第一凈化板和第二凈化板上下運動過程中帶動污水處理筒內污水和粗過濾水及其沉淀物晃動攪勻，避免沉淀物集聚在第一凈化板和第二凈化板的上表面，加快凈化板的過濾效率；
2、氣囊式伸縮裝置的膨脹氣囊?guī)由炜s桿上下運動，伸縮桿可帶動兩個凈化板上下運動，使其污水和粗過濾水及其沉淀物上下晃動；
3、復位彈簧、活動桿、固定管、活動筒及固定架相互配合，可以實現凈化板的上下運動并且復位。
（發明人：李雅山;林輝超）
