公布日：2022.09.02
申請日：2022.06.24
分類號：C02F3/28(2006.01)I;F24H9/1836(2022.01)I;F24H9/20(2022.01)I;F24H15/212(2022.01)I
摘要
本發明屬于污水處理技術領域，提供一種農村家用生活污水處理的智能厭氧反應系統，包括控制器、污水處理系統、對污水處理系統進行溫度監控和調節的溫控系統以及供電系統；所述污水處理系統包括厭氧塔；所述溫控系統包括用于檢測所述厭氧塔內溫度的第一溫度傳感器、用于加熱所述厭氧塔內污水的加熱管組件以及向所述加熱管組件提供熱水的熱水供給組件。本發明中的溫控系統對厭氧塔內的污水進行溫度監控，并根據反饋獲得的厭氧塔內污水的溫度情況，結合熱水供給組件和加熱管組件的作用，及時對厭氧塔內污水進行加熱和溫度保持，從而為污水厭氧反應提供有利的溫度環境，有利于提高厭氧反應質量。
權利要求書

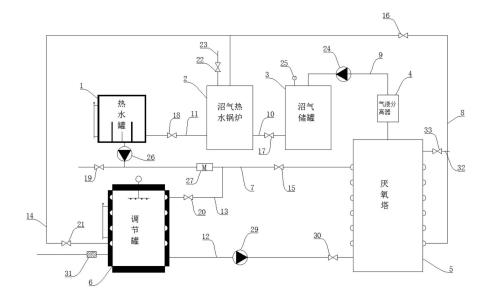

1.一種農村家用生活污水處理的智能厭氧反應系統，其特征在于，包括控制器、污水處理系統、對污水處理系統進行溫度監控和調節的溫控系統以及向所述控制器、所述污水處理系統和所述溫控系統提供電力支持的供電系統；所述污水處理系統包括厭氧塔；所述溫控系統包括用于檢測所述厭氧塔內溫度的第一溫度傳感器、用于加熱所述厭氧塔內污水的加熱管組件以及向所述加熱管組件提供熱水的熱水供給組件；其中，所述第一溫度傳感器設置在所述厭氧塔內；所述熱水供給組件包括沼氣熱水鍋爐以及將沼氣熱水鍋爐中的熱水泵入所述加熱管組件的熱水泵；所述沼氣熱水鍋爐上設有用于提供水源的供水管路，所述供水管路上設有供水閥；所述沼氣熱水鍋爐與所述加熱管組件之間通過第一管路連接，所述熱水泵設置在所述第一管路上，所述第一管路上設有第一閥；所述加熱管組件設置在所述厭氧塔的塔體外壁，所述加熱管組件上連接有用于排出所述加熱管組件內的水的第二管路，所述第二管路上設有第二閥，所述第二管路與所述沼氣熱水鍋爐的進水端連接；所述厭氧塔的排氣口與所述沼氣熱水鍋爐之間通過第三管路連接，所述第三管路上設有沼氣泵，從所述厭氧塔內排出的沼氣通過所述第三管路流向所述沼氣熱水鍋爐并為所述沼氣熱水鍋爐提供熱量；所述第一溫度傳感器、所述供水閥、所述第一閥、所述第二閥、所述熱水泵、所述沼氣泵以及所述沼氣熱水鍋爐均與所述控制器電連接，所述供水閥、所述第一閥、所述第二閥、所述熱水泵、所述沼氣泵以及所述沼氣熱水鍋爐均由所述控制器控制啟閉或啟停；所述第一溫度傳感器向所述控制器實時反饋厭氧塔內的溫度數據；當所述第一溫度傳感器向所述控制器反饋的溫度數據不在預設范圍內時，所述控制器向所述熱水泵發出供水信號；在熱水泵的作用下，所述沼氣熱水鍋爐中的熱水通過所述第一管路流動至所述加熱管組件中，實現對厭氧塔內的污水進行加熱。
2.根據權利要求1所述的農村家用生活污水處理的智能厭氧反應系統，其特征在于，所述熱水供給組件還包括沼氣儲罐，所述沼氣儲罐的進氣端與所述第三管路連接，所述沼氣儲罐的出氣端通過第四管路與所述沼氣熱水鍋爐連接，所述第四管路上設有第三閥，所述第三閥與所述控制器電連接，所述控制器控制所述第三閥打開或關閉。
3.根據權利要求2所述的農村家用生活污水處理的智能厭氧反應系統，其特征在于，沿著沼氣在所述第三管路的流動方向，所述沼氣泵的后方設有氣液分離器；在所述沼氣泵的作用下，從所述厭氧塔內排出的沼氣經過所述氣液分離器后，再進入所述沼氣儲罐。
4.根據權利要求2或3所述的農村家用生活污水處理的智能厭氧反應系統，其特征在于，所述熱水供給組件還包括熱水罐和電加熱模塊，所述電加熱模塊包括電加熱元件，所述電加熱元件設置在所述熱水罐內；所述熱水罐的進水端通過第五管路與所述沼氣熱水鍋爐的出水端連接，所述熱水罐的出水端與所述第一管路連接，所述第五管路上設有第四閥；所述第四閥和所述電加熱元件均與所述控制器電連接，所述控制器控制所述第四閥打開或關閉，所述控制器控制所述電加熱模塊是否通電；所述沼氣儲罐上設有用于監控沼氣儲存量的氣壓傳感器，所述氣壓傳感器與所述控制器電連接并將所述沼氣儲罐中的氣壓數據反饋給所述控制器；當所述氣壓傳感器向所述控制器反饋的氣壓數據不在預設范圍內時，所述控制器控制所述第三閥關閉、所述沼氣熱水鍋爐停止運行、所述第四閥打開以及所述電加熱模塊通電；此時，所述沼氣熱水鍋爐向所述熱水罐注入冷水，通過電加熱模塊的電加熱元件對熱水罐中的冷水進行加熱，為向加熱管組件提供熱水做準備；當氣壓傳感器向所述控制器反饋的氣壓數據在預設范圍內時，所述控制器控制所述第三閥打開、所述沼氣熱水鍋爐運行、所述第四閥打開以及所述電加熱模塊不通電；此時，通過所述沼氣熱水鍋爐對水加熱，并將熱水注入所述熱水罐中。
5.根據權利要求1所述的農村家用生活污水處理的智能厭氧反應系統，其特征在于，所述第一管路上連接有熱水供應管路，所述熱水供應管路的一端與所述第一管路連接，所述熱水供應管路的另一端與家用生活用水端連接，沿著熱水在所述第一管路上的流動方向，所述熱水供應管路連接在所述熱水泵的前方，所述第一閥設置在所述熱水供應管路的前方；所述熱水供應管路上設有第五閥，所述第五閥與所述控制器電連接。
6.根據權利要求1所述的農村家用生活污水處理的智能厭氧反應系統，其特征在于，所述污水處理系統還包括用于暫存生活污水的調節罐，所述調節罐上設有第二液位傳感器，所述調節罐的進水端與生活污水排水口連接，所述調節罐的出水端通過第六管路與所述厭氧塔的進水端連接；所述第六管路上設有污水泵和污水閥；所述第二液位傳感器、所述污水泵和所述污水閥均與所述控制器電連接，所述第二液位傳感器向所述控制器實時反饋所述調節罐內的污水液位數據；當所述第二液位傳感器檢測到的污水液位數據到達指定數值時，所述控制器控制所述污水泵和所述污水閥打開，從而將所述調節罐中的污水注入所述厭氧塔中進行污水厭氧反應處理。
7.根據權利要求6所述的農村家用生活污水處理的智能厭氧反應系統，其特征在于，所述溫控系統還包括預熱組件和用于監控所述調節罐內的污水溫度的第三溫度傳感器；所述預熱組件包括預熱管，所述預熱管設置在所述調節罐的外壁，且所述預熱管與所述第一管路之間通過第七管路連接，所述第七管路連接在所述熱水泵的前方，所述第一閥設置在所述第七管路的前方，所述預熱管上還連接有第八管路，所述第八管路與所述沼氣熱水鍋爐連接；所述第七管路上設有第六閥，所述第八管路上設有第七閥，所述第六閥、所述第七閥以及所述第三溫度傳感器均與所述控制器電連接，所述第三溫度傳感器向所述控制器反饋調節罐內污水的溫度數據。
8.根據權利要求6或7所述的農村家用生活污水處理的智能厭氧反應系統，其特征在于，所述調節罐內設有用于調節污水酸堿度的加堿系統以及用于檢測污水酸堿度的PH檢測儀，所述加堿系統設置在所述調節罐內的頂部；所述加堿系統和所述PH檢測儀均與所述控制器電連接，所述PH檢測儀向所述控制器反饋調節罐內污水的酸堿度數據，所述控制器控制所述加堿系統是否進行加堿動作。
9.根據權利要求1所述的農村家用生活污水處理的智能厭氧反應系統，其特征在于，所述加熱組件包括加熱管，所述加熱管呈螺旋環繞的形式布置在所述厭氧塔的外壁。
10.根據權利要求1所述的農村家用生活污水處理的智能厭氧反應系統，其特征在于，所述供電系統包括太陽能電池板、充電控制器、蓄電池以及逆變器，所述逆變器分別與所述控制器、所述溫控系統以及所述污水處理系統連接。
發明內容
為了克服現有技術的上述缺點，本發明的目的是提供一種農村家用生活污水處理的智能厭氧反應系統，該系統能夠智能調控污水厭氧反應過程中的溫度，確保污水厭氧反應的順利進行，降低操作人員的作業風險和操作難度，尤其適用于農村家用生活污水處理。
本發明解決其技術問題所采用的技術方案是：
一種農村家用生活污水處理的智能厭氧反應系統，包括控制器、污水處理系統、對污水處理系統進行溫度監控和調節的溫控系統以及向所述控制器、所述污水處理系統和所述溫控系統提供電力支持的供電系統；所述污水處理系統包括厭氧塔；所述溫控系統包括用于檢測所述厭氧塔內溫度的第一溫度傳感器、用于加熱所述厭氧塔內污水的加熱管組件以及向所述加熱管組件提供熱水的熱水供給組件；其中，
所述第一溫度傳感器設置在所述厭氧塔內；所述熱水供給組件包括沼氣熱水鍋爐以及將沼氣熱水鍋爐中的熱水泵入所述加熱管組件的熱水泵；所述沼氣熱水鍋爐上設有用于提供水源的供水管路，所述供水管路上設有供水閥；所述沼氣熱水鍋爐與所述加熱管組件之間通過第一管路連接，所述熱水泵設置在所述第一管路上，所述第一管路上設有第一閥；所述加熱管組件設置在所述厭氧塔的塔體外壁，所述加熱管組件上連接有用于排出所述加熱管組件內的水的第二管路，所述第二管路上設有第二閥，所述第二管路與所述沼氣熱水鍋爐的進水端連接；所述厭氧塔的排氣口與所述沼氣熱水鍋爐之間通過第三管路連接，所述第三管路上設有沼氣泵，從所述厭氧塔內排出的沼氣通過所述第三管路流向所述沼氣熱水鍋爐并為所述沼氣熱水鍋爐提供熱量；
所述第一溫度傳感器、所述供水閥、所述第一閥、所述第二閥、所述熱水泵、所述沼氣泵以及所述沼氣熱水鍋爐均與所述控制器電連接，所述供水閥、所述第一閥、所述第二閥、所述熱水泵、所述沼氣泵以及所述沼氣熱水鍋爐均由所述控制器控制啟閉或啟停；所述第一溫度傳感器向所述控制器實時反饋厭氧塔內的溫度數據；
當所述第一溫度傳感器向所述控制器反饋的溫度數據不在預設范圍內時，所述控制器向所述熱水泵發出供水信號；在熱水泵的作用下，所述沼氣熱水鍋爐中的熱水通過所述第一管路流動至所述加熱管組件中，實現對厭氧塔內的污水進行加熱。
作為優選，所述熱水供給組件還包括沼氣儲罐，所述沼氣儲罐的進氣端與所述第三管路連接，所述沼氣儲罐的出氣端通過第四管路與所述沼氣熱水鍋爐連接，所述第四管路上設有第三閥，所述第三閥與所述控制器電連接，所述控制器控制所述第三閥打開或關閉。
作為優選，沿著沼氣在所述第三管路的流動方向，所述沼氣泵的后方設有氣液分離器；在所述沼氣泵的作用下，從所述厭氧塔內排出的沼氣經過所述氣液分離器后，再進入所述沼氣儲罐。
作為優選，所述熱水供給組件還包括熱水罐和電加熱模塊，所述電加熱模塊包括電加熱元件，所述電加熱元件設置在所述熱水罐內；所述熱水罐的進水端通過第五管路與所述沼氣熱水鍋爐的出水端連接，所述熱水罐的出水端與所述第一管路連接，所述第五管路上設有第四閥；所述第四閥和所述電加熱元件均與所述控制器電連接，所述控制器控制所述第四閥打開或關閉，所述控制器控制所述電加熱模塊是否通電；
所述沼氣儲罐上設有用于監控沼氣儲存量的氣壓傳感器，所述氣壓傳感器與所述控制器電連接并將所述沼氣儲罐中的氣壓數據反饋給所述控制器；
當所述氣壓傳感器向所述控制器反饋的氣壓數據不在預設范圍內時，所述控制器控制所述第三閥關閉、所述沼氣熱水鍋爐停止運行、所述第四閥打開以及所述電加熱模塊通電；此時，所述沼氣熱水鍋爐向所述熱水罐注入冷水，通過電加熱模塊的電加熱元件對熱水罐中的冷水進行加熱，為向加熱管組件提供熱水做準備；
當氣壓傳感器向所述控制器反饋的氣壓數據在預設范圍內時，所述控制器控制所述第三閥打開、所述沼氣熱水鍋爐運行、所述第四閥打開以及所述電加熱模塊不通電；此時，通過所述沼氣熱水鍋爐對水加熱，并將熱水注入所述熱水罐中。
作為優選，所述第一管路上連接有熱水供應管路，所述熱水供應管路的一端與所述第一管路連接，所述熱水供應管路的另一端與家用生活用水端連接，沿著熱水在所述第一管路上的流動方向，所述熱水供應管路連接在所述熱水泵的前方，所述第一閥設置在所述熱水供應管路的前方；所述熱水供應管路上設有第五閥，所述第五閥與所述控制器電連接。
作為優選，所述污水處理系統還包括用于暫存生活污水的調節罐，所述調節罐上設有第二液位傳感器，所述調節罐的進水端與生活污水排水口連接，所述調節罐的出水端通過第六管路與所述厭氧塔的進水端連接；所述第六管路上設有污水泵和污水閥；所述第二液位傳感器、所述污水泵和所述污水閥均與所述控制器電連接，所述第二液位傳感器向所述控制器實時反饋所述調節罐內的污水液位數據；
當所述第二液位傳感器檢測到的污水液位數據到達指定數值時，所述控制器控制所述污水泵和所述污水閥打開，從而將所述調節罐中的污水注入所述厭氧塔中進行污水厭氧反應處理。
作為優選，所述溫控系統還包括預熱組件和用于監控所述調節罐內的污水溫度的第三溫度傳感器；所述預熱組件包括預熱管，所述預熱管設置在所述調節罐的外壁，且所述預熱管與所述第一管路之間通過第七管路連接，所述第七管路連接在所述熱水泵的前方，所述第一閥設置在所述第七管路的前方，所述預熱管上還連接有第八管路，所述第八管路與所述沼氣熱水鍋爐連接；所述第七管路上設有第六閥，所述第八管路上設有第七閥，所述第六閥、所述第七閥以及所述第三溫度傳感器均與所述控制器電連接，所述第三溫度傳感器向所述控制器反饋調節罐內污水的溫度數據。
作為優選，所述調節罐內設有用于調節污水酸堿度的加堿系統以及用于檢測污水酸堿度的PH檢測儀，所述加堿系統設置在所述調節罐內的頂部；所述加堿系統和所述PH檢測儀均與所述控制器電連接，所述PH檢測儀向所述控制器反饋調節罐內污水的酸堿度數據，所述控制器控制所述加堿系統是否進行加堿動作。
作為優選，所述加熱組件包括加熱管，所述加熱管呈螺旋環繞的形式布置在所述厭氧塔的外壁。
作為優選，所述供電系統包括太陽能電池板、充電控制器、蓄電池以及逆變器，所述逆變器分別與所述控制器、所述溫控系統以及所述污水處理系統連接
與現有技術相比，本發明的有益效果是：
1、本發明中的溫控系統對厭氧塔內的污水進行溫度監控，并根據反饋獲得的厭氧塔內污水的溫度情況，結合熱水供給組件和加熱管組件的作用，及時對厭氧塔內污水進行加熱和溫度保持，從而為污水厭氧反應提供有利的溫度環境，有利于提高厭氧反應質量。
2、本發明利用厭氧反應后產生的沼氣，結合沼氣熱水鍋爐為水加熱提供熱量，并將熱水注入到加熱管組件中實現對厭氧塔內的污水進行加熱處理，整個溫控加熱過程與厭氧反應形成一個閉環。具體地，沼氣從厭氧塔內排出后，轉化為熱量，并以熱水的形式循環至加熱管組件中，最后又將熱量傳遞返回至厭氧塔內，通過這樣循環的方式進行精準溫控的污水厭氧反應處理，節能高效，綠色環保。
（發明人：羅木華;梁仁禮;何永強;鐘羽花;方文亮;鄭明琴;梁許先;王自生;冼敏儀;朱艷靈;尹成群;劉柳歡;何慧晶;謝向群）
