公布日：2022.09.02
申請日：2022.06.23
分類號：C02F1/72(2006.01)I;B01F27/93(2022.01)I;B01F27/172(2022.01)I;B01F27/1152(2022.01)I;B01F35/71(2022.01)I
摘要
本發明涉及工業污水處理領域，涉及一種工業污水高級氧化處理工藝，包括如下步驟：步驟一，將污水通入到氧化裝置的下部；步驟二，外部抽液泵將氧化劑注入到氧化裝置的下部噴液機構內并噴出并與污水混合，進行氧化反應；步驟三，污水和氧化劑在氧化裝置內從下向上流動，進行充分的混合反應；本發明通過設有包括設有貫穿槽的安裝筒、噴液管、切割輥、中心筒，將氧化劑溶液與污水進行轉動混合，同時對反應產生的氣泡進行切割，增加氣泡量，增加污水與氧化劑溶液的紊流狀態，提高混合的速度和混合的均勻性。
權利要求書
1.一種工業污水高級氧化處理工藝，其特征在于，包括如下步驟：步驟一，將污水通入到氧化裝置的下部；步驟二，外部抽液泵將氧化劑注入到氧化裝置的下部噴液機構內并噴出并與污水混合，進行氧化反應；步驟三，污水和氧化劑在氧化裝置內從下向上流動，進行充分的混合反應；其中，所述氧化裝置包括：下部設有錐形腔的反應筒(1)、設置在反應筒(1)下部位于錐形腔上方的進水管(2)、設置在反應筒(1)靠近頂板位置的出水管(3)以及安裝在反應筒(1)位于錐形腔上方的噴液機構(4)；所述噴液機構(4)包括安裝筒(5)、豎直貫穿安裝筒(5)的貫穿槽(501)、安裝在貫穿槽(501)內的噴液管(6)、與安裝筒(5)固定連接并與噴液管(6)內腔通過管道連通的中心筒(7)、與中心筒(7)通過旋轉接頭連通并與外部抽液泵連通的進液管(8)、與中心筒(7)延伸至反應筒(1)上方的部分通過傳動齒輪組(15)連接的攪拌電機(16)；所述噴液機構還包括設置在貫穿槽(501)內并位于噴液管(6)上方的切割輥(9)、多組等距設置在切割輥(9)上的環形刀片(901)、與切割輥(9)延伸至安裝筒(5)外側的部分固定連接的葉輪(10)、套設在葉輪(10)外側并與安裝筒(5)側壁螺紋連接的圓筒(11)、切向貫穿所述圓筒(11)并與圓筒(11)內腔連通的注水管(13)、與注水管(13)前端連通的進水罩(12)；所述貫穿槽(501)下方設有將污水導入到貫穿槽(501)內并與安裝筒(5)固定連接的導流罩(14)。
2.根據權利要求1所述的一種工業污水高級氧化處理工藝,其特征在于，所述反應筒(1)內設有外端與反應筒(1)內壁固定連接且結構相同的第一阻流板(17)和第二阻流板(20)，第一阻流板(17)和第二阻流板(20)的中心位置均開設有與中心筒(7)外壁之間形成有內環形通道的中心通孔(1701)；所述第一阻流板(17)和第二阻流板(20)之間設有與中心筒(7)固定連接且與反應筒(1)內壁之間形成有外環形通道的轉動盤(18)。
3.根據權利要求2所述的一種工業污水高級氧化處理工藝,其特征在于，所述第一阻流板(17)上、下端面均開設有多組呈同心設置的凸起環(1702)。
4.根據權利要求1所述的一種工業污水高級氧化處理工藝,其特征在于，所述安裝筒(5)為水平設置的柱狀筒，圓筒(11)為朝向安裝筒(5)一側開口且呈空心的柱狀筒，圓筒(11)外壁設有外螺紋，安裝筒(5)上設有內螺紋槽。
5.根據權利要求1所述的一種工業污水高級氧化處理工藝,其特征在于，所述噴液管(6)上開設有等距分布的噴液孔，環形刀片(901)設置在噴液孔正上方。
6.根據權利要求1所述的一種工業污水高級氧化處理工藝,其特征在于，所述切割輥(9)靠近葉輪(10)的一端貫穿安裝筒(5)的側壁并通過軸承與安裝筒(5)轉動連接，切割輥(9)遠離葉輪(10)的一端通過軸承座與貫穿槽(501)的內壁轉動連接。
7.根據權利要求1所述的一種工業污水高級氧化處理工藝,其特征在于，所述中心筒(7)為空心軸且貫穿反應筒(1)的頂板并通過軸承套與反應筒(1)的頂板轉動連接，中心筒(7)下部通過連通管與安裝在貫穿槽(501)內的噴液管(6)連通。
8.根據權利要求1所述的一種工業污水高級氧化處理工藝,其特征在于，所述反應筒(1)為下部設有錐形腔的空心圓筒，反應筒(1)下部固定連接有與錐形腔連通且設有閥門的排泥管。
9.根據權利要求2所述的一種工業污水高級氧化處理工藝,其特征在于，所述第一阻流板(17)、第二阻流板(20)和轉動盤(18)均為圓形板，凸起環(1701)為截面呈半圓形的環狀凸起。
10.根據權利要求2所述的一種工業污水高級氧化處理工藝,其特征在于，所述轉動盤(18)圓周側壁上固定連接有等距分布并延伸至外環形通道內切割刀(19)，切割刀(19)為水平設置的扁平狀刀片。
發明內容
1.要解決的技術問題
針對現有技術中存在的問題，本發明的目的在于提供一種工業污水高級氧化處理工藝，可以實現污水與氧化劑溶液充分的接觸并通過切割輥對產生的氣泡進行切割，增加污水內的紊流，提高混合效果。
2.技術方案
為解決上述問題，本發明采用如下的技術方案。
一種工業污水高級氧化處理工藝，包括如下步驟：步驟一，將污水通入到氧化裝置的下部；步驟二，外部抽液泵將氧化劑注入到氧化裝置的下部噴液機構內并噴出并與污水混合，進行氧化反應；步驟三，污水和氧化劑在氧化裝置內從下向上流動，進行充分的混合反應；其中，氧化裝置包括：
下部設有錐形腔的反應筒、設置在反應筒下部位于錐形腔上方的進水管、設置在反應筒靠近頂板位置的出水管以及安裝在反應筒位于錐形腔上方的噴液機構；
噴液機構包括安裝筒、豎直貫穿安裝筒的貫穿槽、安裝在貫穿槽內的噴液管、與安裝筒固定連接并與噴液管內腔通過管道連通的中心筒、與中心筒通過旋轉接頭連通并與外部抽液泵連通的進液管、與中心筒延伸至反應筒上方的部分通過傳動齒輪組連接的攪拌電機；

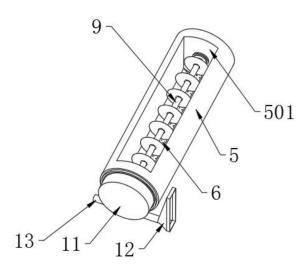

噴液機構還包括設置在貫穿槽內并位于噴液管上方的切割輥、多組等距設置在切割輥上的環形刀片、與切割輥延伸至安裝筒外側的部分固定連接的葉輪、套設在葉輪外側并與安裝筒側壁螺紋連接的圓筒、切向貫穿圓筒并與圓筒內腔連通的注水管、與注水管前端連通的進水罩；貫穿槽下方設有將污水導入到貫穿槽內并與安裝筒固定連接的導流罩。
進一步的，反應筒內設有外端與反應筒內壁固定連接且結構相同的第一阻流板和第二阻流板，第一阻流板和第二阻流板的中心位置均開設有與中心筒外壁之間形成有內環形通道的中心通孔；第一阻流板和第二阻流板之間設有與中心筒固定連接且與反應筒內壁之間形成有外環形通道的轉動盤。
進一步的，第一阻流板上、下端面均開設有多組呈同心設置的凸起環。
進一步的，安裝筒為水平設置的柱狀筒，圓筒為朝向安裝筒一側開口且呈空心的柱狀筒，圓筒外壁設有外螺紋，安裝筒上設有內螺紋槽。
進一步的，噴液管上開設有等距分布的噴液孔，環形刀片設置在噴液孔正上方。
進一步的，切割輥靠近葉輪的一端貫穿安裝筒的側壁并通過軸承與安裝筒轉動連接，切割輥遠離葉輪的一端通過軸承座與貫穿槽的內壁轉動連接。
進一步的，中心筒為空心軸且貫穿反應筒的頂板并通過軸承套與反應筒的頂板轉動連接，中心筒下部通過連通管與安裝在貫穿槽內的噴液管連通。
進一步的，反應筒為下部設有錐形腔的空心圓筒，反應筒下部固定連接有與錐形腔連通且設有閥門的排泥管。
進一步的，第一阻流板、第二阻流板和轉動盤均為圓形板，凸起環為截面呈半圓形的環狀凸起。
進一步的，轉動盤圓周側壁上固定連接有等距分布并延伸至外環形通道內切割刀，切割刀為水平設置的扁平狀刀片。
3.有益效果
相比于現有技術，本發明的優點在于：
(1)本發明通過設有包括設有貫穿槽的安裝筒、噴液管、切割輥、中心筒，將氧化劑溶液與污水進行轉動混合，同時對反應產生的氣泡進行切割，增加氣泡量，增加污水與氧化劑溶液的紊流狀態，提高混合的速度和混合的均勻性。
(2)本發明通過設有與中心筒形成有內環形通道的第一阻流板和第二阻流板以及與反應筒內壁形成有外環形通道的轉動盤，使得混合液在反應筒內具有更長的滯留時間，以及在內環形通道處進行二次聚集混合，提高混合的效果。
(3)本發明通過設有進水罩、注水管、圓筒、葉輪、切割輥和環形到片，使得中心筒帶動噴液機構轉動時，污水進入到圓筒內推動葉輪轉動，帶動切割輥轉動，提高對氣泡的切割效果。
(4)本發明通過設有上、下端面設有呈同心設置的多組凸起環的第一阻流板和第二阻流板，進一步提高阻流效果，增加對混合液的擾動，進一步提高緩和效果。
（發明人：朱勇;余建忠;王晨謙）
